1、管道安装流量计稿件柴油管道流量计安装要求：1、柴油管道流量计安装采用法兰连接、螺纹连接及夹装式；2、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应6DS,下游直管段应5DS（DS为被测管道实测内径）。3、传感器应远离外界磁场，如不能避免，应采取必要的措施；4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四）；5、传感器露天安装时，请做好放大器插头的防水处理；6、柴油管道流量计传感器与显示仪表的接线，应根据放大器的电源来选择接线方式。超声波流量计主要技术指标：安装超声波流量计可按照以下步骤操作：一:观察安装现场管道是否满足直管段前IoD后

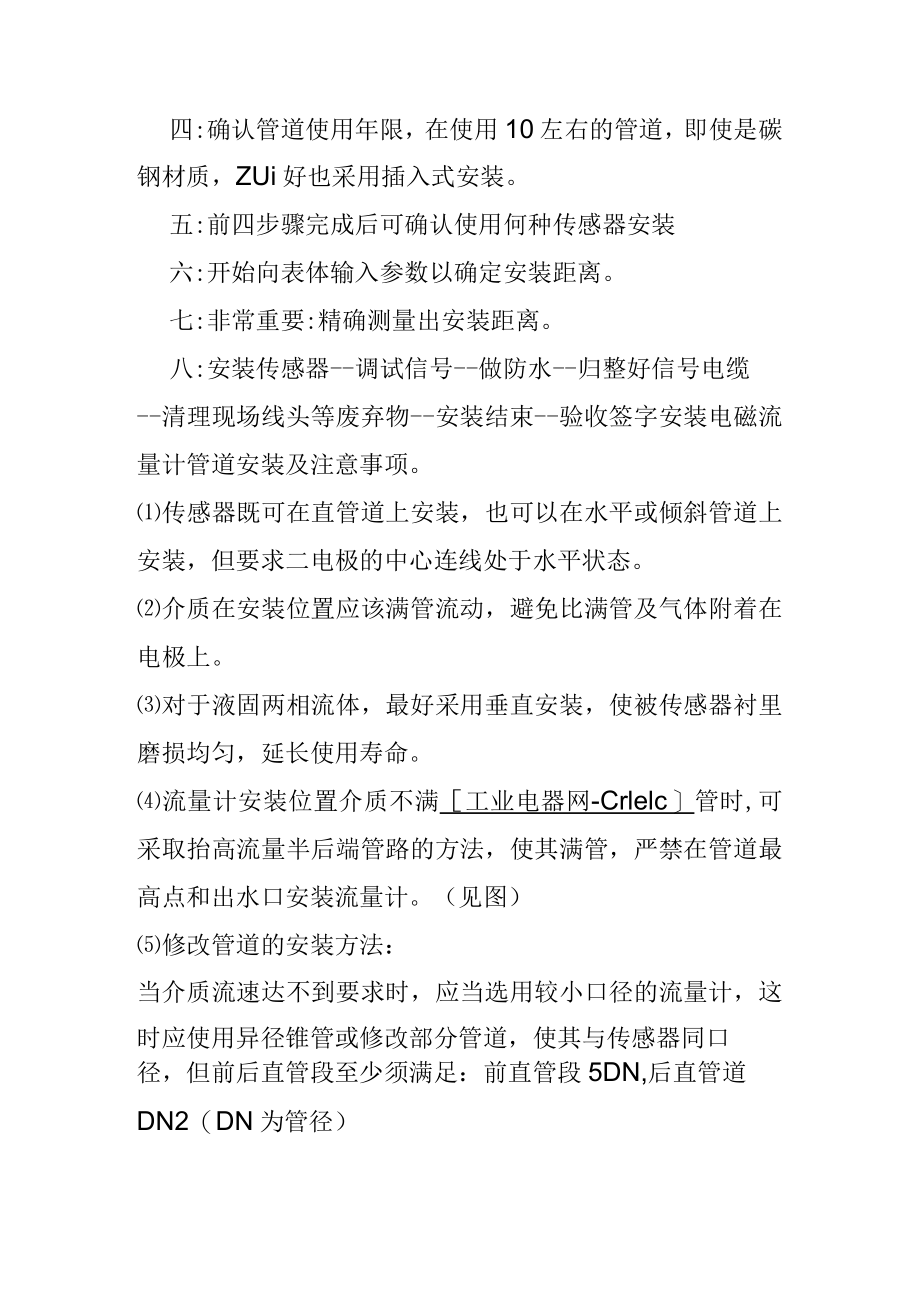

2、5D以及离泵30D的距离。（D为管道内直径）二:确认管道内流体介质以及是否满管。三:确认管道材质以及壁厚（充分考虑到管道内壁结垢厚度）四:确认管道使用年限，在使用10左右的管道，即使是碳钢材质，ZUi好也采用插入式安装。五:前四步骤完成后可确认使用何种传感器安装六:开始向表体输入参数以确定安装距离。七:非常重要:精确测量出安装距离。八:安装传感器-调试信号-做防水-归整好信号电缆-清理现场线头等废弃物-安装结束-验收签字安装电磁流量计管道安装及注意事项。传感器既可在直管道上安装，也可以在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。介质在安装位置应该满管流动，避免比满管及气体附着在电极上。对于液固两相流体，最好采用垂直安装，使被传感器衬里磨损均匀，延长使用寿命。流量计安装位置介质不满工业电器网-Crlelc管时,可采取抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。（见图）修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须满足：前直管段5DN,后直管道DN2（DN为管径）
