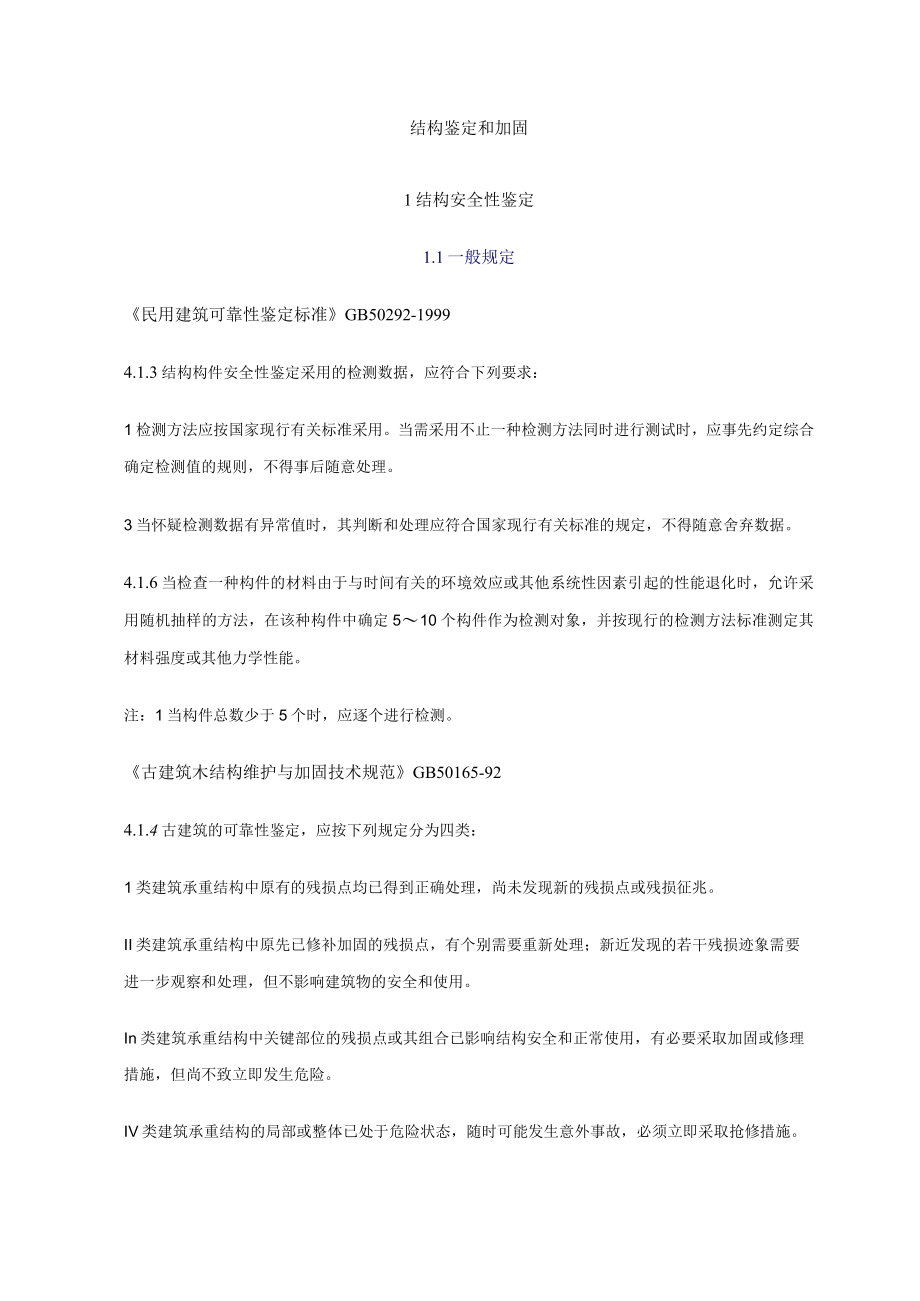

1、结构鉴定和加固1结构安全性鉴定1.1一般规定民用建筑可靠性鉴定标准GB50292-19994.1.3结构构件安全性鉴定采用的检测数据，应符合下列要求：1检测方法应按国家现行有关标准采用。当需采用不止一种检测方法同时进行测试时，应事先约定综合确定检测值的规则，不得事后随意处理。3当怀疑检测数据有异常值时，其判断和处理应符合国家现行有关标准的规定，不得随意舍弃数据。4.1.6当检查一种构件的材料由于与时间有关的环境效应或其他系统性因素引起的性能退化时，允许采用随机抽样的方法，在该种构件中确定510个构件作为检测对象，并按现行的检测方法标准测定其材料强度或其他力学性能。注：1当构件总数少于5个时，应

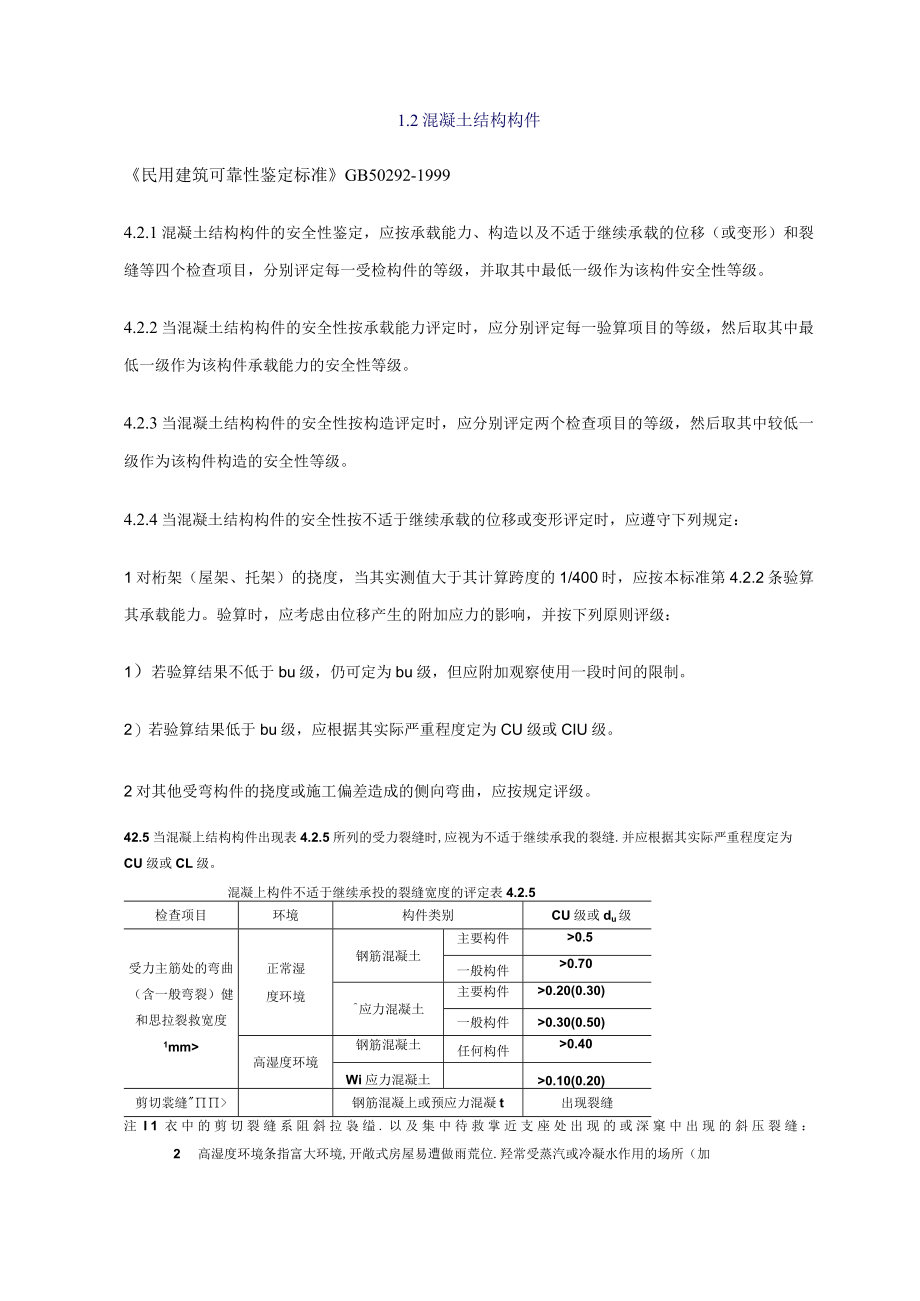

2、逐个进行检测。古建筑木结构维护与加固技术规范GB50165-924.1.4古建筑的可靠性鉴定，应按下列规定分为四类：1类建筑承重结构中原有的残损点均已得到正确处理，尚未发现新的残损点或残损征兆。II类建筑承重结构中原先已修补加固的残损点，有个别需要重新处理；新近发现的若干残损迹象需要进一步观察和处理，但不影响建筑物的安全和使用。In类建筑承重结构中关键部位的残损点或其组合已影响结构安全和正常使用，有必要采取加固或修理措施，但尚不致立即发生危险。IV类建筑承重结构的局部或整体已处于危险状态，随时可能发生意外事故，必须立即采取抢修措施。1.2混凝土结构构件民用建筑可靠性鉴定标准GB50292-19

3、994.2.1混凝土结构构件的安全性鉴定，应按承载能力、构造以及不适于继续承载的位移（或变形）和裂缝等四个检查项目，分别评定每一受检构件的等级，并取其中最低一级作为该构件安全性等级。4.2.2当混凝土结构构件的安全性按承载能力评定时，应分别评定每一验算项目的等级，然后取其中最低一级作为该构件承载能力的安全性等级。4.2.3当混凝土结构构件的安全性按构造评定时，应分别评定两个检查项目的等级，然后取其中较低一级作为该构件构造的安全性等级。4.2.4当混凝土结构构件的安全性按不适于继续承载的位移或变形评定时，应遵守下列规定：1对桁架（屋架、托架）的挠度，当其实测值大于其计算跨度的1/400时，应按本

4、标准第4.2.2条验算其承载能力。验算时，应考虑由位移产生的附加应力的影响，并按下列原则评级：1）若验算结果不低于bu级，仍可定为bu级，但应附加观察使用一段时间的限制。2）若验算结果低于bu级，应根据其实际严重程度定为CU级或CIU级。2对其他受弯构件的挠度或施工偏差造成的侧向弯曲，应按规定评级。42.5当混凝上结构构件出现表4.2.5所列的受力裂缝时,应视为不适于继续承我的裂缝.并应根据其实际严重程度定为CU级或CL级。混凝上构件不适于继续承投的裂缝宽度的评定表4.2.5检查项目环境构件类别CU级或du级受力主筋处的弯曲（含一般弯裂）健和思拉裂救宽度1mm正常湿度环境钢筋混凝土主要构件0.

5、5一般构件0.70应力混凝土主要构件0.20(0.30)一般构件0.30(0.50)高湿度环境钢筋混凝土任何构件0.40Wi应力混凝土0.10(0.20)剪切裳缝钢筋混凝上或预应力混凝t出现裂缝注I1衣中的剪切裂缝系阻斜拉袅缢.以及集中待救掌近支座处出现的或深窠中出现的斜压裂缝：2 高湿度环境条指富大环境,开敞式房屋易遭做雨荒位.羟常受蒸汽或冷凝水作用的场所（加厨房，浴室.左冷地区不保暖度或等）以及与土填直按按收的部件等：3 表中括号内的取自适用于冷拉I.111,IV级纲好的预应力混凝土构件：4 时板的裂缝甯度以衣面测位为准.42.6当混凝土结构构件出现下列情况的非受力裳级时,也应视为不适于麋

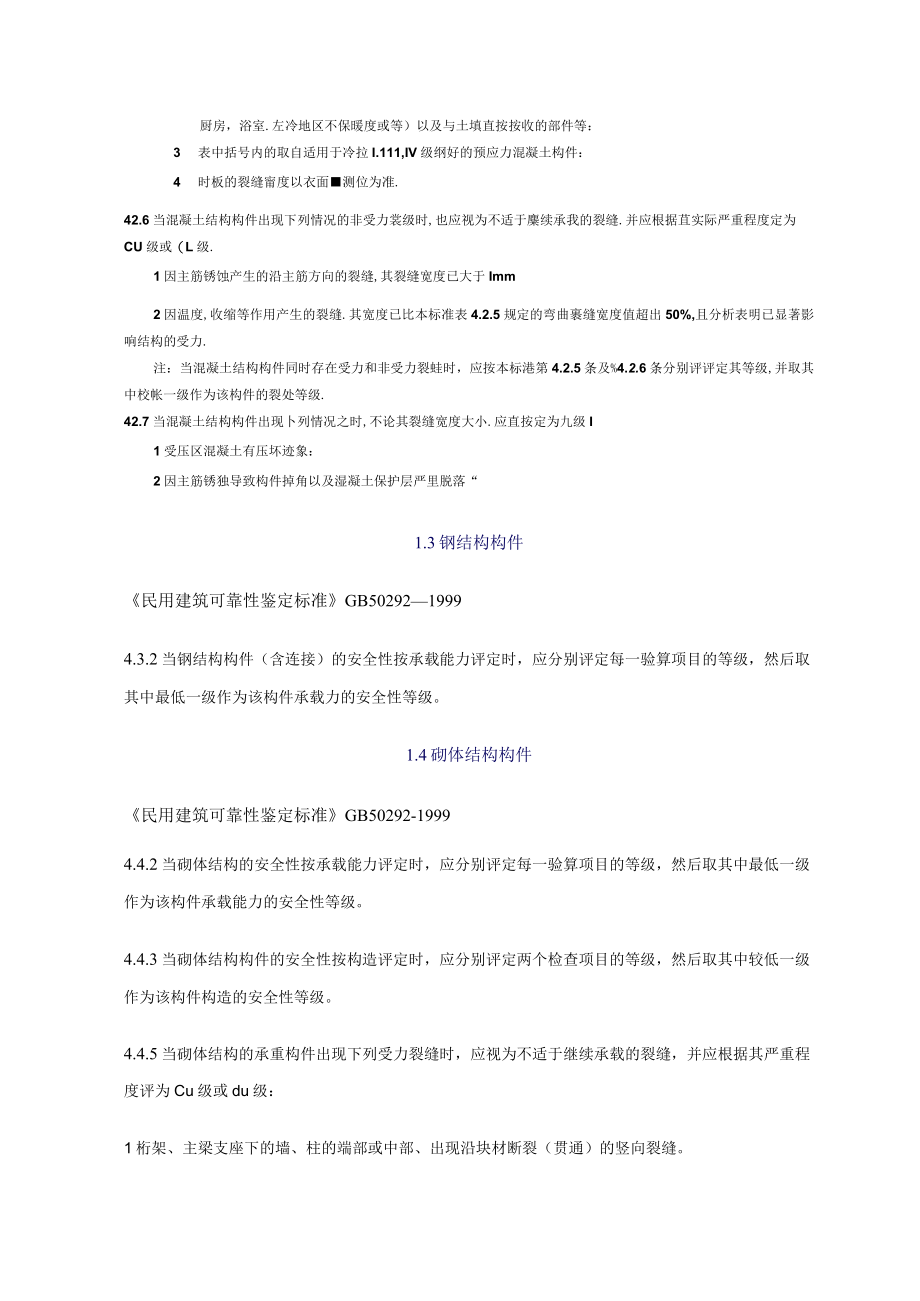

6、续承我的裂缝.并应根据苴实际严重程度定为CU级或（L级.1因主筋锈蚀产生的沿主筋方向的裂缝,其裂缝宽度已大于Imm2因温度,收缩等作用产生的裂缝.其宽度已比本标准表4.2.5规定的弯曲裹缝宽度值超出50%,且分析表明已显著影响结构的受力.注：当混凝土结构构件同时存在受力和非受力裂蛙时，应按本标港第4.2.5条及%4.2.6条分别评评定其等级,并取其中校帐一级作为该构件的裂处等级.42.7当混凝土结构构件出现卜列情况之时,不论其裂缝宽度大小.应直按定为九级I1受压区混凝土有压坏迹象：2因主筋锈独导致构件掉角以及湿凝土保护层严里脱落“1.3钢结构构件民用建筑可靠性鉴定标准GB5029219994.

7、3.2当钢结构构件（含连接）的安全性按承载能力评定时，应分别评定每一验算项目的等级，然后取其中最低一级作为该构件承载力的安全性等级。1.4砌体结构构件民用建筑可靠性鉴定标准GB50292-19994.4.2当砌体结构的安全性按承载能力评定时，应分别评定每一验算项目的等级，然后取其中最低一级作为该构件承载能力的安全性等级。4.4.3当砌体结构构件的安全性按构造评定时，应分别评定两个检查项目的等级，然后取其中较低一级作为该构件构造的安全性等级。4.4.5当砌体结构的承重构件出现下列受力裂缝时，应视为不适于继续承载的裂缝，并应根据其严重程度评为Cu级或du级：1桁架、主梁支座下的墙、柱的端部或中部、

8、出现沿块材断裂（贯通）的竖向裂缝。2空旷房屋承重外墙的变截面处，出现水平裂缝或斜向裂缝。3砌体过梁的跨中或支座出现裂缝；或虽未出现肉眼可见的裂缝，但发现其跨度范围内有集中荷载。注：块材指砖或砌块。4简拱、双曲筒拱、扁壳等的拱面、壳面，出现沿拱顶母线或对角线的裂缝。5拱、壳支座附近或支承的墙体上出现沿块材断裂的斜裂缝。6其他明显的受压、受弯或受剪裂缝。4.4.6当砌体结构、构件出现下列非受力裂缝时，应视为不适于继续承载的裂缝，并应根据其实际严重程度评为Cu级或du级：1纵横墙连接处出现通长的竖裂缝。2墙身裂缝严重，且最大裂缝宽度已大于5mm。3柱已出现宽度大于L5mm的裂缝，或有断裂、错位迹象。

9、4其他显著影响结构整体性的裂缝。注：非受力裂缝系指由温度、收缩、变形或地基不均匀沉降等引起的裂缝。1.5木结构构件民用建筑可靠性鉴定标准GB5029219994.5.2当木结构构件及其连接的安全性按承载能力评定时，应分别评定每一验算项目的等级，并取其中最低一级作为构件承载能力的安全性等级。4.5.3当木结构构件的安全性按构造评定时，应分别评定两个检查项目的等级，并取其中较低一级作为该构件构造的安全性等级。4.5.5当木结构构件具有下列斜率(P)的斜纹理或斜裂缝时，应根据其严重程度定为CU级或du级。对受拉构件及拉弯构件P10%对受弯构件及偏压构件P15%对受压构件P20%1.6古建筑木结构古建

10、筑木结构维护与加固技术规范GB50165-924.1.7木构架整体性的检查及评定，应按表4.1.7进行。木构架整体性的检查及评定表4.L7项次检查项1：1检查内容残损点评定界限抬梁式穿斗式1整体倾斜(1)沿构架平面的倾斜量lHo120或l120mmlHo100或l150mm（2）垂直构架平面的倾斜量2Ho24O或260mm2Ho2OO或275mm2局部倾斜柱头与柱脚的相对位移H90H753构架间的连系纵向连材及其连系构件现状已残缺或连接已松动4梁、柱间的连系（包括柱、枕间、柱、棵间的连系）拉结情况及梯卯现状无拉结，桦头拔出口卯的长度超过梯头长度的2/51/25桦卯完好程度材质桦卯己腐朽、虫蛀其

11、他损坏已劈裂或断裂横纹压缩变形压缩量超过4mm注：表中HO为为木构架总图；H为柱4.1.18古建筑木构架出现下列情况之一时，其可靠性鉴定，应根据实际情况判为Hl类或IV类建筑：一、主要承重构件，如大梁、檐柱、金柱等有破坏迹象，并将引起其他构件的连锁破坏。二、大梁与承重柱的连接节点的传力已处于危险状态。三、多处出现严重的残损点，且分布有规律，或集中出现。四、在虫害严重地区，发现木构架多处有新的蛀孔，或未见蛀孔，但发现有蛀虫成群活动。4.1.19在承重体系可靠性鉴定中，出现下列情况，应判为IV类建筑:一、多桶木构架出现严重的残损点，其组合可能导致建筑物，或其中某区段的坍塌。二、建筑物已朝某一方向倾

12、斜，且观测记录表明，其发展速度正在加快。1.7地基基础民用建筑可靠性鉴定标准GB5029219996.2.10当在深厚淤泥、淤泥质上、饱和粘性土、饱和粉细砂或其他软弱地层中开挖深基坑时，应对毗邻的已有建筑物（含道路、管线）采取防护措施，并设测点对基坑支护结构和已有建筑物进行监测。若遇到下列可能影响建筑物安全的情况之一时，应立即报警。若情况比较严重，应立即停止施工，并对基坑支护结构和已有建筑物采取应急措施：1、基坑支护结构（或其后面主体）的最大水平位移已大于基坑开挖深度的1/200（1/300）,或其水平位移速率己连续三日大于3mm/d（2mmd）o2、基坑支护结构的支撑（或锚杆）体系中有个别构件出现应力骤增。压屈、断裂、松弛或拔出的迹象。3、建筑物的不均匀沉降（差异沉降）已大于现行建筑地基基础设计规范规定的允许沉降差,或建筑物的倾斜速率已连续三日大于0.0001Hd（H为建筑物承重结构高度）。注：2若毗邻的已有建筑物为人群密集场所或文物、历史、纪念性建筑，或地处交通要道，或有重要管线，或有地下设施需要严加保护时，应按括号内的限值采用。
