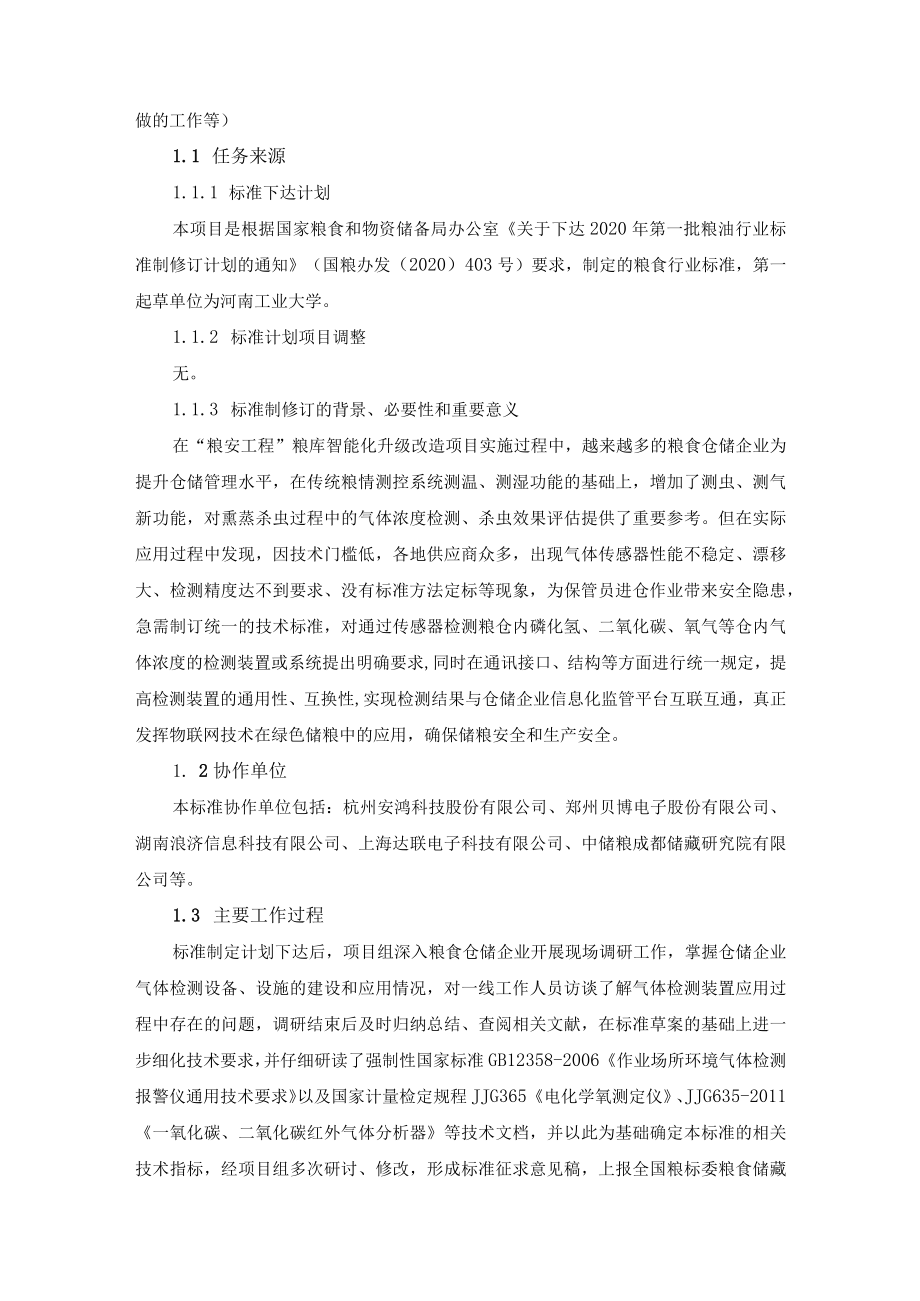

1、中华人民共和国粮食行业标准粮油储藏粮情测控气体检测装置技术要求（征求意见稿）编制说明标准起草组2022年12月粮油储藏粮情测控气体检测装置技术要求编制说明1 .工作简况（包括任务来源、协作单位、主要工作过程、标准主要起草人及其所做的工作等）1.1 任务来源1.1.1 标准下达计划本项目是根据国家粮食和物资储备局办公室关于下达2020年第一批粮油行业标准制修订计划的通知（国粮办发（2020）403号）要求，制定的粮食行业标准，第一起草单位为河南工业大学。1.1.2 标准计划项目调整无。1.1.3 标准制修订的背景、必要性和重要意义在“粮安工程”粮库智能化升级改造项目实施过程中，越来越多的粮食仓储

2、企业为提升仓储管理水平，在传统粮情测控系统测温、测湿功能的基础上，增加了测虫、测气新功能，对熏蒸杀虫过程中的气体浓度检测、杀虫效果评估提供了重要参考。但在实际应用过程中发现，因技术门槛低，各地供应商众多，出现气体传感器性能不稳定、漂移大、检测精度达不到要求、没有标准方法定标等现象，为保管员进仓作业带来安全隐患，急需制订统一的技术标准，对通过传感器检测粮仓内磷化氢、二氧化碳、氧气等仓内气体浓度的检测装置或系统提出明确要求,同时在通讯接口、结构等方面进行统一规定，提高检测装置的通用性、互换性,实现检测结果与仓储企业信息化监管平台互联互通，真正发挥物联网技术在绿色储粮中的应用，确保储粮安全和生产安全

3、。1. 2协作单位本标准协作单位包括：杭州安鸿科技股份有限公司、郑州贝博电子股份有限公司、湖南浪济信息科技有限公司、上海达联电子科技有限公司、中储粮成都储藏研究院有限公司等。1.3 主要工作过程标准制定计划下达后，项目组深入粮食仓储企业开展现场调研工作，掌握仓储企业气体检测设备、设施的建设和应用情况，对一线工作人员访谈了解气体检测装置应用过程中存在的问题，调研结束后及时归纳总结、查阅相关文献，在标准草案的基础上进一步细化技术要求，并仔细研读了强制性国家标准GB12358-2006作业场所环境气体检测报警仪通用技术要求以及国家计量检定规程JJG365电化学氧测定仪、JJG635-2011一氧化碳

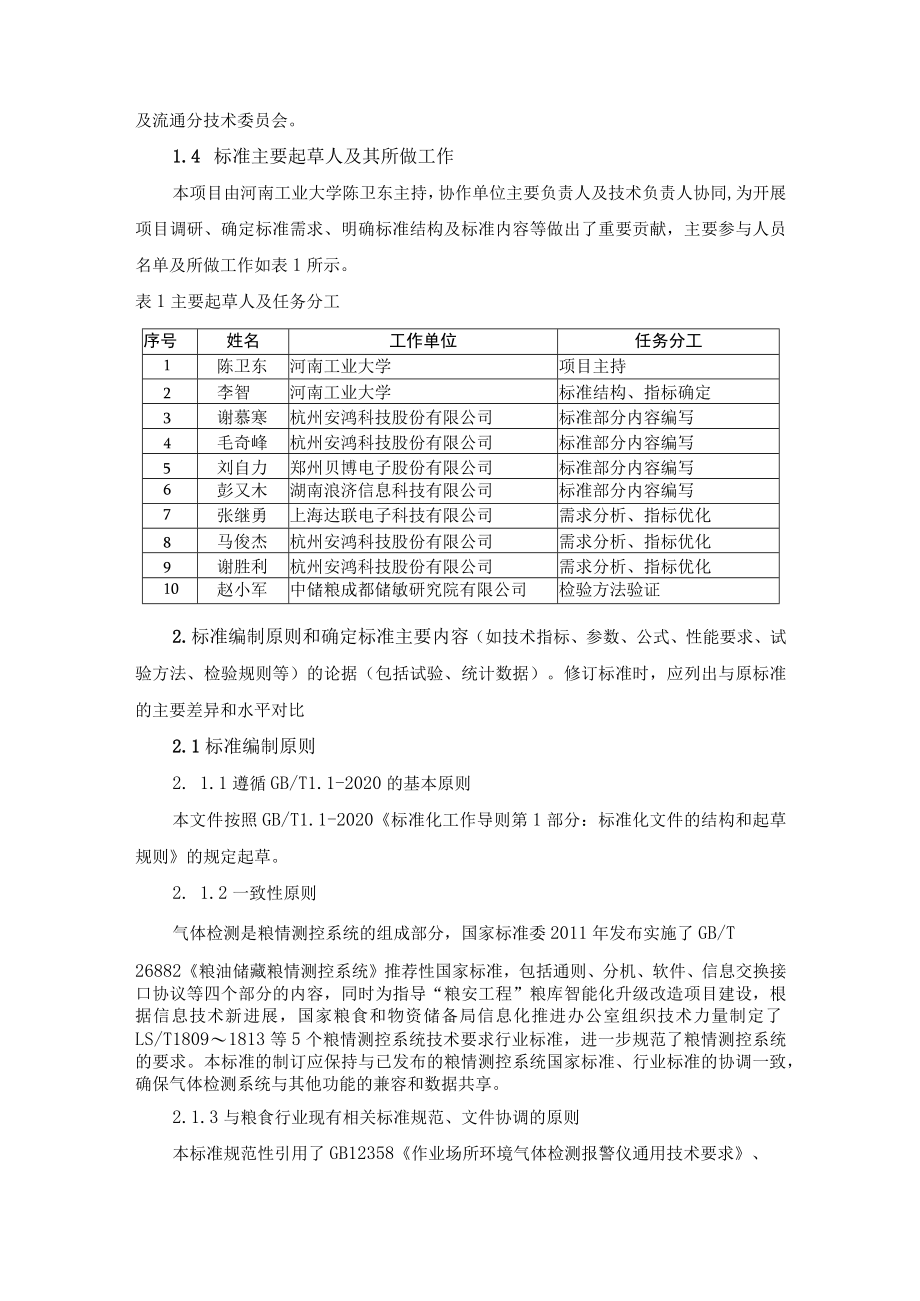

4、、二氧化碳红外气体分析器等技术文档，并以此为基础确定本标准的相关技术指标，经项目组多次研讨、修改，形成标准征求意见稿，上报全国粮标委粮食储藏及流通分技术委员会。1.4 标准主要起草人及其所做工作本项目由河南工业大学陈卫东主持，协作单位主要负责人及技术负责人协同,为开展项目调研、确定标准需求、明确标准结构及标准内容等做出了重要贡献，主要参与人员名单及所做工作如表1所示。表1主要起草人及任务分工序号姓名工作单位任务分工1陈卫东河南工业大学项目主持2李智河南工业大学标准结构、指标确定3谢慕寒杭州安鸿科技股份有限公司标准部分内容编写4毛奇峰杭州安鸿科技股份有限公司标准部分内容编写5刘自力郑州贝博电子股

5、份有限公司标准部分内容编写6彭又木湖南浪济信息科技有限公司标准部分内容编写7张继勇上海达联电子科技有限公司需求分析、指标优化8马俊杰杭州安鸿科技股份有限公司需求分析、指标优化9谢胜利杭州安鸿科技股份有限公司需求分析、指标优化10赵小军中储粮成都储敏研究院有限公司检验方法验证2.标准编制原则和确定标准主要内容（如技术指标、参数、公式、性能要求、试验方法、检验规则等）的论据（包括试验、统计数据）。修订标准时，应列出与原标准的主要差异和水平对比2.1标准编制原则2. 1.1遵循GB/T1.1-2020的基本原则本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定

6、起草。2. 1.2一致性原则气体检测是粮情测控系统的组成部分，国家标准委2011年发布实施了GB/T26882粮油储藏粮情测控系统推荐性国家标准，包括通则、分机、软件、信息交换接口协议等四个部分的内容，同时为指导“粮安工程”粮库智能化升级改造项目建设，根据信息技术新进展，国家粮食和物资储备局信息化推进办公室组织技术力量制定了LS/T18091813等5个粮情测控系统技术要求行业标准，进一步规范了粮情测控系统的要求。本标准的制订应保持与已发布的粮情测控系统国家标准、行业标准的协调一致，确保气体检测系统与其他功能的兼容和数据共享。2.1.3与粮食行业现有相关标准规范、文件协调的原则本标准规范性引用

7、了GB12358作业场所环境气体检测报警仪通用技术要求、GB/T26882.1粮油储藏粮情测控系统第1部分通则、GB/T26882.4粮油储藏粮情测控系统第4部分信息交换接口协议等相关标准，同时贯彻国家粮食和物资储备局办公室关于印发国家粮食和物资储备管理平台与省级平台互通共享技术方案及2个规范的通知(国粮办发(2018)368号)文件精神，在技术内容和技术要求方面与上述标准、规范与文件保持一致。同时在标准文件中以规范性附录的形式，规定了气体检测装置的通信接口协议，确保气体检测装置与原粮情测控系统以及粮食仓储企业信息化管理平台的互联互通。2.2确定标准主要内容的论据本文件规定了粮仓气体固定式检测

8、装置的技术要求、检验要求、标识、包装、运输及储存等，适用于粮食储藏中使用的固定式气体检测装置。2.2.1功能要求文件中对气体检测装置应具备的基本功能进行了规定，一般应具有磷化氢(PHJ、二氧化碳(CO2),氧气(O2)等三种气体任意选配检测功能，同时对装置的量程与分辨率进行了明确规定。目前磷化氢熏蒸还是粮仓普遍采用的防虫、杀虫的主要手段，熏蒸作业过程中，磷化氢气体浓度是否达到作业要求需要通过仪器检测，同时熏蒸作业结束后通常会采取通风散气的方式排出仓内残余磷化氢气体，但散气的效果如何往往是通过保管员的经验判断，后续保管员进仓作业存在安全隐患，因此在熏蒸作业过程中、作业后都需要对仓内磷化氢气体浓度

9、进行检测。另一方面，粮食在仓内长期储存过程中由于自身的呼吸、虫霉等活动都会产生二氧化碳，导致粮仓内部空气中二氧化碳浓度升高、氧含量降低，也存在进仓作业的安全隐患，因此粮仓气体检测系统应包含上述三种气体的选配检测功能,并应具备合理的检测范围与检测精度。功能中规定了气体检测装置应具备至少6个通道以上的采样接口，1个独立的回气接口，能实现对多路气体的自动切换、自动检测；粮仓现场检测装置应能同时显示仓内不少于6个通道点位3种气体的气体浓度。LS/T1201-2020磷化氢熏蒸技术规程10.4规定了气体取样装置设置方法，规定每感间取样点不少于5个，该5个取样点都是深入粮堆检测粮堆内部的磷化氢气体浓度，本

10、标准中增加了1个粮仓空间气体浓度的取样点位。功能中同时规定了现场信号输出采用标准MOdbUSRTU或MOCIbUSTCP协议，应可接入粮情测控系统，具有检测、显示、报警功能，信息交换接口应符合GB/T26882.4的规定，同时对通信接口以规范性附录进行了明确。对通信接口做出明确规定是确保不同厂家设备的可替换性，以实现气体检测装置与粮情测控系统、粮食仓储企业综合业务管理系统的互联互通，避免产生信息孤岛。2.2.2结构与外观文件中规定气体检测装置应采用耐腐蚀低吸附的泵吸式采样结构管路，检测单元应模块化设计，以及设备外壳应采用耐腐蚀材料，且保证机箱的结构强度，外壳防护等级不低于GB4208规定的IP

11、3等级要求。磷化氢气体对电气设备具有较强的腐蚀性，GB/T26882.1粮油储藏粮情测控系统第1部分通则对粮情检测系统提出了防腐蚀的要求，同时考虑到粮食进出仓过程中灰尘较多，因此规定了设备外壳防尘防水的相关要求。2.2.3性能要求文件中规定运行环境、供电电源、电源波动适应能力、工作稳定性、可靠性、抗干扰性、防爆性应符合GB/T26882.1的规定，高低温、恒定湿热、振动跌落性能应符合GB12358的规定。同时根据气体检测装置普遍要求的检测误差、重复性、漂移、绝缘电阻、绝缘强度等性能，参照上述两个标准，并根据气体检测装置生产厂商产品性能，提出了高于上述两个标准的要求。2.2.4检验要求文件中规定

12、了气体检测装置的检验环境、检验条件、检验项目、检验方法、检验结果的使用、检验周期等，该部分主要依据GB12358给出的检验方法，检验误差、示值误差、飘移、重复性等计算公式参照JJG365电化学氧测定仪、JJG635-2011一氧化碳、二氧化碳红外气体分析器两个国家计量检定规程中给出的方法进行。与GB12358、GB/T26882.1不同的是，本文件中给定的检验项目是指在气体检测装置安装完成后首次使用，以及后续使用过程中应检验的项目，生产企业仍应按GB12358的规定进行出厂检验和型式检验。3.主要试验（或验证）情况的分析、综述报告，技术经济论证，预期的经济效果经过与多家气体检测装置生产企业的同

13、类产品进行对比研究，本文件中所规定的功能、技术指标比较科学、合理，生产企业在原产品的基础上无须调整或只须做出较小调整后即可满足本文件所提出的技术要求。同时，本文件中规定的功能、取样通道设置符合GB/T29890粮油储藏技术规范、LS/T1201-2020磷化氢熏蒸技术规程等安全储粮国家标准、行业标准的规定，符合粮食仓储企业生产、作业实际情况，能为企业安全保粮、安全生产提供技术支撑。4.与国际、国外对比情况无。5.与有关的现行法律、法规和强制性国家标准的关系（简要说明标准与法律、法规、标准的协调性）本标准与国家正式颁布的相关法律、法规以及其他标准不存在任何冲突，主要体现在：L本标准是在国家法律、

14、法规、相关国家及行业标准的框架内进行编制，未进行突破。2.与本标准相关的内容，国家及行业标准未进行规定的部分，可按照本标准执行。6 .重大分歧意见的处理经过和依据（主要适用于矛盾、分歧较大的意见，处理结果与处理依据的说明。如没有，写“无”）无。7 .标准作为推荐性标准的建议建议本标准为推荐性行业标准。8 .贯彻标准的要求和措施建议为做好本标准的贯标工作，建议组织召开标准宣贯会议，邀请粮仓气体检测装置生产厂商、粮食仓储企业仓储管理相关人员和相关信息化企业参加，对标准的内容进行全面解读宣贯。9 .废止现行有关标准的建议（修订时，应说明新旧标准的替代关系；如制定,写“无Q）无。10 .其他应予说明的事项无。11 .附录无。粮油储藏粮情测控气体检测装置技术要求粮食行业标准起草组2022年12月10日
