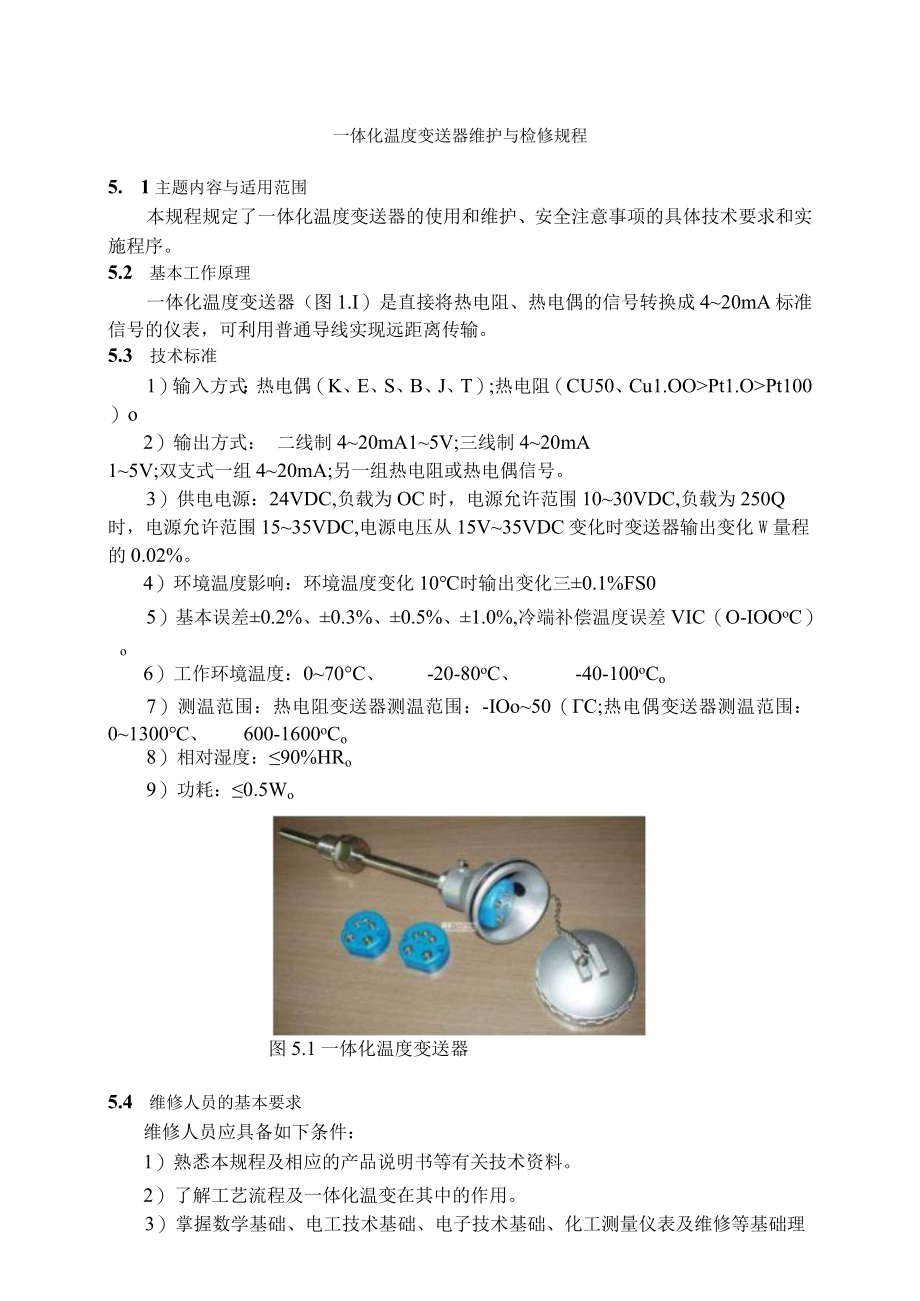

1、一体化温度变送器维护与检修规程5. 1主题内容与适用范围本规程规定了一体化温度变送器的使用和维护、安全注意事项的具体技术要求和实施程序。5.2 基本工作原理一体化温度变送器（图1.I）是直接将热电阻、热电偶的信号转换成420mA标准信号的仪表，可利用普通导线实现远距离传输。5.3 技术标准1）输入方式：热电偶（K、E、S、B、J、T）;热电阻（CU50、Cu1.OOPt1.OPt100）o2）输出方式：二线制420mA15V;三线制420mA15V;双支式一组420mA;另一组热电阻或热电偶信号。3）供电电源：24VDC,负载为OC时，电源允许范围1030VDC,负载为250Q时，电源允许范围

2、1535VDC,电源电压从15V35VDC变化时变送器输出变化W量程的0.02%。4）环境温度影响：环境温度变化10时输出变化三0.1%FS05）基本误差0.2%、0.3%、0.5%、1.0%,冷端补偿温度误差VIC（O-IOOoC）o6）工作环境温度：070C、-20-80oC、-40-100oCo7）测温范围：热电阻变送器测温范围：-IOo50（C;热电偶变送器测温范围：01300、600-1600oCo8）相对湿度：90%HRo9）功耗：0.5Wo图5.1一体化温度变送器5.4 维修人员的基本要求维修人员应具备如下条件：1）熟悉本规程及相应的产品说明书等有关技术资料。2） 了解工艺流程及

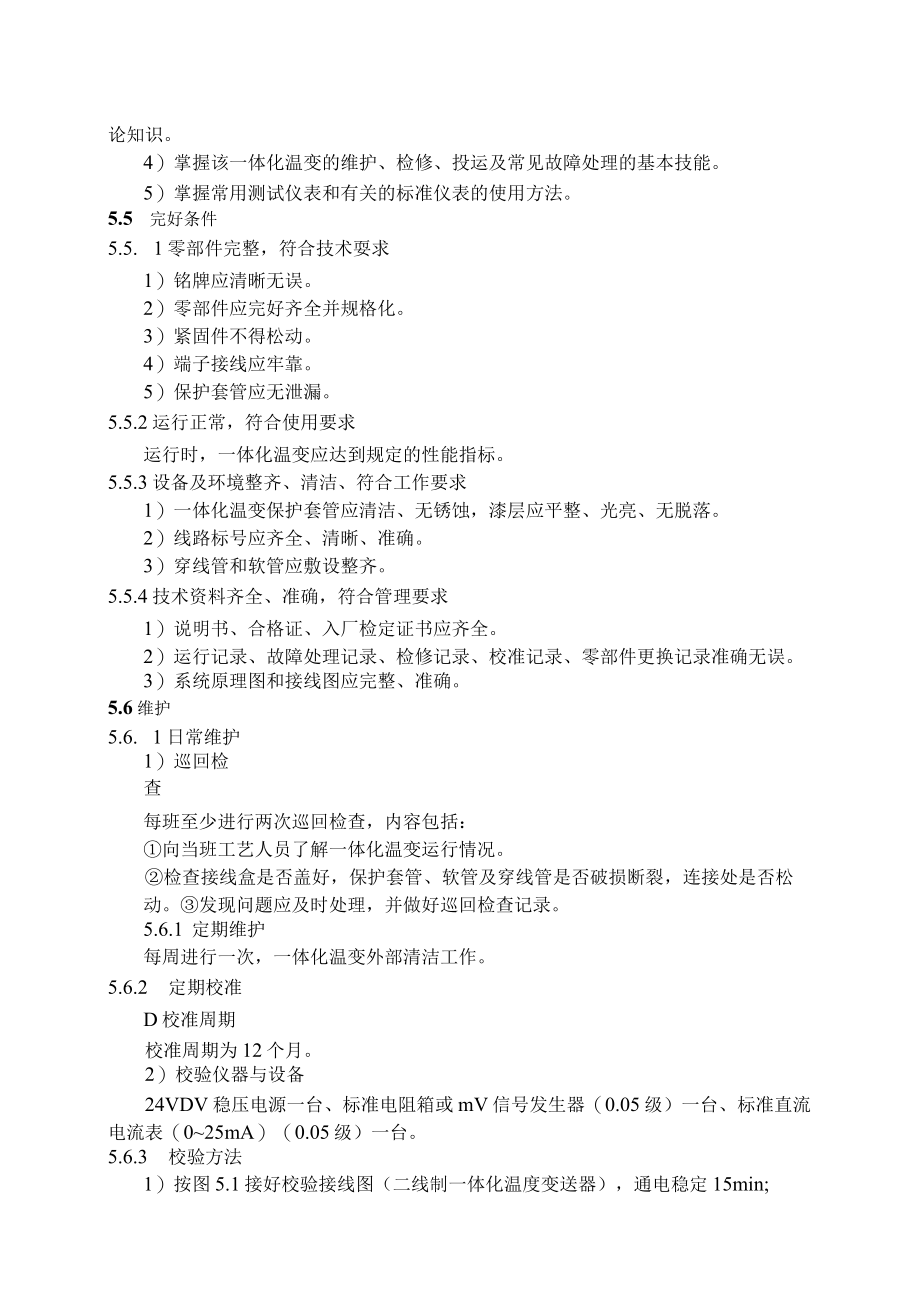

3、一体化温变在其中的作用。3）掌握数学基础、电工技术基础、电子技术基础、化工测量仪表及维修等基础理论知识。4）掌握该一体化温变的维护、检修、投运及常见故障处理的基本技能。5）掌握常用测试仪表和有关的标准仪表的使用方法。5.5 完好条件5.5. 1零部件完整，符合技术耍求1）铭牌应清晰无误。2）零部件应完好齐全并规格化。3）紧固件不得松动。4）端子接线应牢靠。5）保护套管应无泄漏。5.5.2运行正常，符合使用要求运行时，一体化温变应达到规定的性能指标。5.5.3设备及环境整齐、清洁、符合工作要求1）一体化温变保护套管应清洁、无锈蚀，漆层应平整、光亮、无脱落。2）线路标号应齐全、清晰、准确。3）穿线

4、管和软管应敷设整齐。5.5.4技术资料齐全、准确，符合管理要求1）说明书、合格证、入厂检定证书应齐全。2）运行记录、故障处理记录、检修记录、校准记录、零部件更换记录准确无误。3）系统原理图和接线图应完整、准确。5.6维护5.6. 1日常维护1）巡回检查每班至少进行两次巡回检查，内容包括：向当班工艺人员了解一体化温变运行情况。检查接线盒是否盖好，保护套管、软管及穿线管是否破损断裂，连接处是否松动。发现问题应及时处理，并做好巡回检查记录。5.6.1 定期维护每周进行一次，一体化温变外部清洁工作。5.6.2 定期校准D校准周期校准周期为12个月。2）校验仪器与设备24VDV稳压电源一台、标准电阻箱或

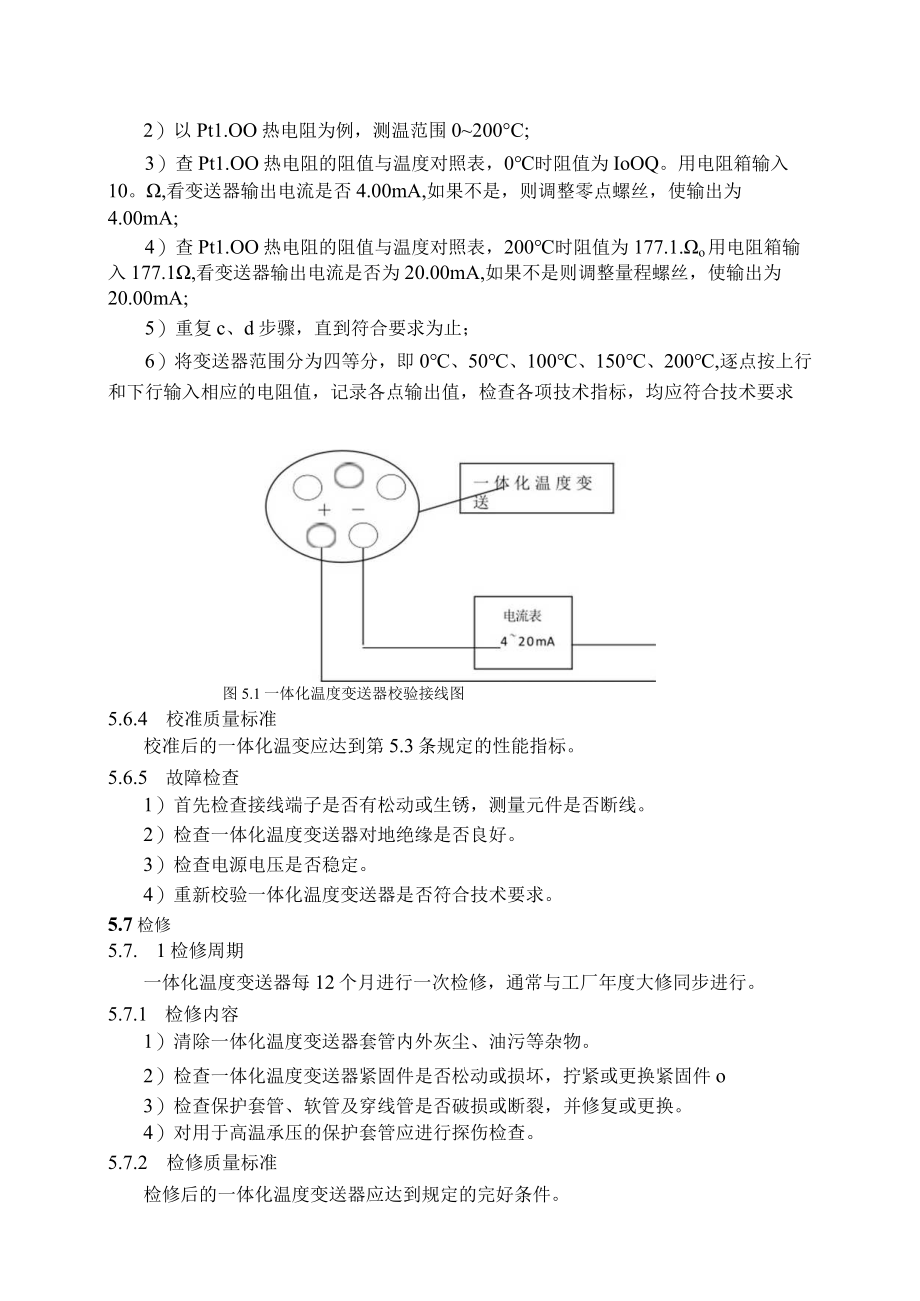

5、mV信号发生器（0.05级）一台、标准直流电流表（025mA）（0.05级）一台。5.6.3 校验方法1）按图5.1接好校验接线图（二线制一体化温度变送器），通电稳定15min;2）以Pt1.OO热电阻为例，测温范围0200C;3）查Pt1.OO热电阻的阻值与温度对照表，0时阻值为IoOQ。用电阻箱输入10。,看变送器输出电流是否4.00mA,如果不是，则调整零点螺丝，使输出为4.00mA;4）查Pt1.OO热电阻的阻值与温度对照表，200时阻值为177.1.o用电阻箱输入177.1,看变送器输出电流是否为20.00mA,如果不是则调整量程螺丝，使输出为20.00mA;5）重复c、d步骤，直到

6、符合要求为止；6）将变送器范围分为四等分，即0、50、100、150、200,逐点按上行和下行输入相应的电阻值，记录各点输出值，检查各项技术指标，均应符合技术要求图5.1一体化温度变送器校验接线图5.6.4 校准质量标准校准后的一体化温变应达到第5.3条规定的性能指标。5.6.5 故障检查1）首先检查接线端子是否有松动或生锈，测量元件是否断线。2）检查一体化温度变送器对地绝缘是否良好。3）检查电源电压是否稳定。4）重新校验一体化温度变送器是否符合技术要求。5.7检修5.7. 1检修周期一体化温度变送器每12个月进行一次检修，通常与工厂年度大修同步进行。5.7.1 检修内容1）清除一体化温度变送

7、器套管内外灰尘、油污等杂物。2）检查一体化温度变送器紧固件是否松动或损坏，拧紧或更换紧固件o3）检查保护套管、软管及穿线管是否破损或断裂，并修复或更换。4）对用于高温承压的保护套管应进行探伤检查。5.7.2 检修质量标准检修后的一体化温度变送器应达到规定的完好条件。5.8投运5.8. 1投运前的准备工作1）检查一体化温度变送器接线是否正确、牢固2）对带联锁或位式调节的二次仪表，应先解除联锁或转入手动。5.8.2投运步骤1）将一体化温度变送器和二次仪表或DCS卡件连接。2）从二次表或DCS上检查指示是否正确。5.8.3验收1）逐条检查检修项目的完成情况。2）检查一体化温度变送器是否达到检修质量标准。3）一体化温度变送器正常运行72小时后，由有关技术主管签收。5.9安全注意事项5.9. 1维护安全注意事项5.9.1 须由两人以上作业。2）进行作业需经工艺人员认可，并采取相应的安全措施。5.9.2 检修安全注意事项1）对运行一体化温度变送器的检修必须办理检修工作票。2）不得带压拆卸一体化温度变送器保护套管。3）对于防爆仪表，原则上不允许带电拆卸变送器或仪表接线，需要更换或拆卸时，应按防爆要求停电拆卸。5.9.3 投运安全注意事项1）投运必须由两人以上作业。2）用于带联锁或位式调节仪表的一体化温度变送器，投运时必须先切除联锁或转入手动。28
