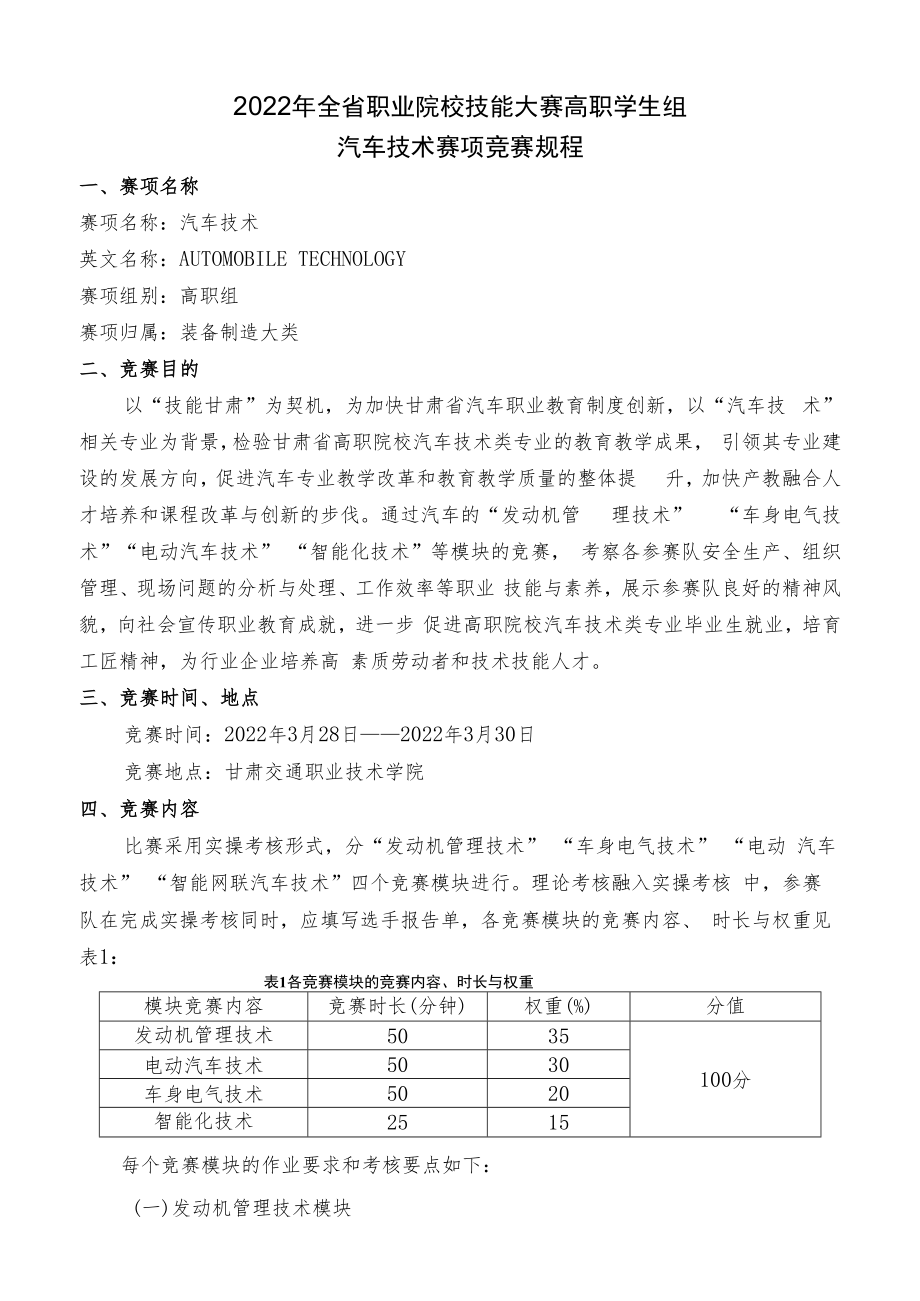

1、2022年全省职业院校技能大赛高职学生组汽车技术赛项竞赛规程一、赛项名称赛项名称：汽车技术英文名称：AUTOMOBILE TECHNOLOGY赛项组别：高职组赛项归属：装备制造大类二、竞赛目的以“技能甘肃”为契机，为加快甘肃省汽车职业教育制度创新，以“汽车技 术”相关专业为背景，检验甘肃省高职院校汽车技术类专业的教育教学成果， 引领其专业建设的发展方向，促进汽车专业教学改革和教育教学质量的整体提 升，加快产教融合人才培养和课程改革与创新的步伐。通过汽车的“发动机管 理技术” “车身电气技术”“电动汽车技术” “智能化技术”等模块的竞赛， 考察各参赛队安全生产、组织管理、现场问题的分析与处理、工

2、作效率等职业 技能与素养，展示参赛队良好的精神风貌，向社会宣传职业教育成就，进一步 促进高职院校汽车技术类专业毕业生就业，培育工匠精神，为行业企业培养高 素质劳动者和技术技能人才。三、竞赛时间、地点竞赛时间：2022年3月28日2022年3月30日竞赛地点：甘肃交通职业技术学院四、竞赛内容比赛采用实操考核形式，分“发动机管理技术” “车身电气技术” “电动 汽车技术” “智能网联汽车技术”四个竞赛模块进行。理论考核融入实操考核 中，参赛队在完成实操考核同时，应填写选手报告单，各竞赛模块的竞赛内容、 时长与权重见表1：表1各竞赛模块的竞赛内容、时长与权重模块竞赛内容竞赛时长(分钟)权重(%)分值

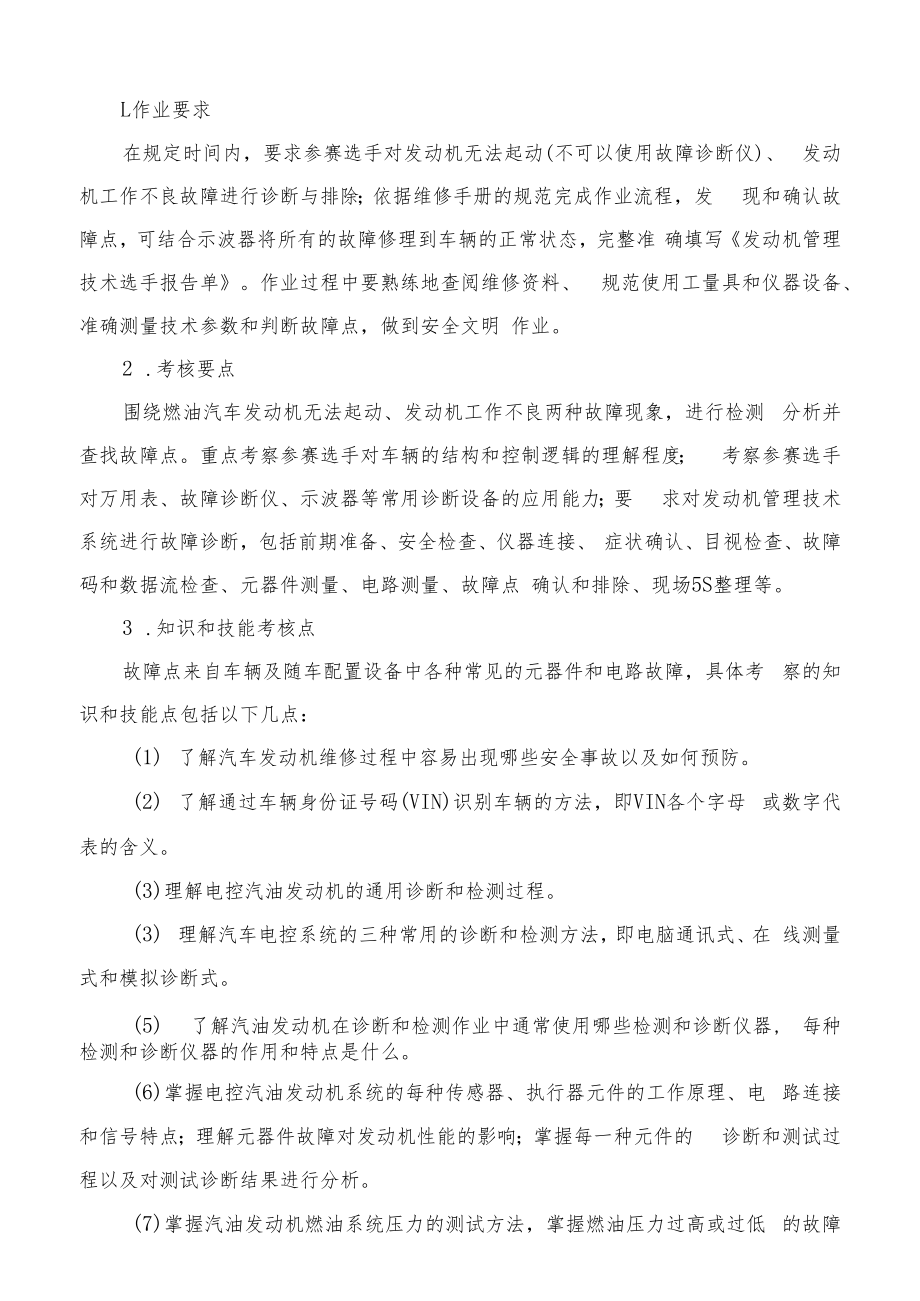

3、发动机管理技术5035100分电动汽车技术5030车身电气技术5020智能化技术2515每个竞赛模块的作业要求和考核要点如下：(一)发动机管理技术模块L作业要求在规定时间内，要求参赛选手对发动机无法起动(不可以使用故障诊断仪)、 发动机工作不良故障进行诊断与排除；依据维修手册的规范完成作业流程，发 现和确认故障点，可结合示波器将所有的故障修理到车辆的正常状态，完整准 确填写发动机管理技术选手报告单。作业过程中要熟练地查阅维修资料、 规范使用工量具和仪器设备、准确测量技术参数和判断故障点，做到安全文明 作业。2 .考核要点围绕燃油汽车发动机无法起动、发动机工作不良两种故障现象，进行检测 分析并查

4、找故障点。重点考察参赛选手对车辆的结构和控制逻辑的理解程度； 考察参赛选手对万用表、故障诊断仪、示波器等常用诊断设备的应用能力；要 求对发动机管理技术系统进行故障诊断，包括前期准备、安全检查、仪器连接、 症状确认、目视检查、故障码和数据流检查、元器件测量、电路测量、故障点 确认和排除、现场5S整理等。3 .知识和技能考核点故障点来自车辆及随车配置设备中各种常见的元器件和电路故障，具体考 察的知识和技能点包括以下几点：(1) 了解汽车发动机维修过程中容易出现哪些安全事故以及如何预防。(2) 了解通过车辆身份证号码(VIN)识别车辆的方法，即VIN各个字母 或数字代表的含义。(3)理解电控汽油发动

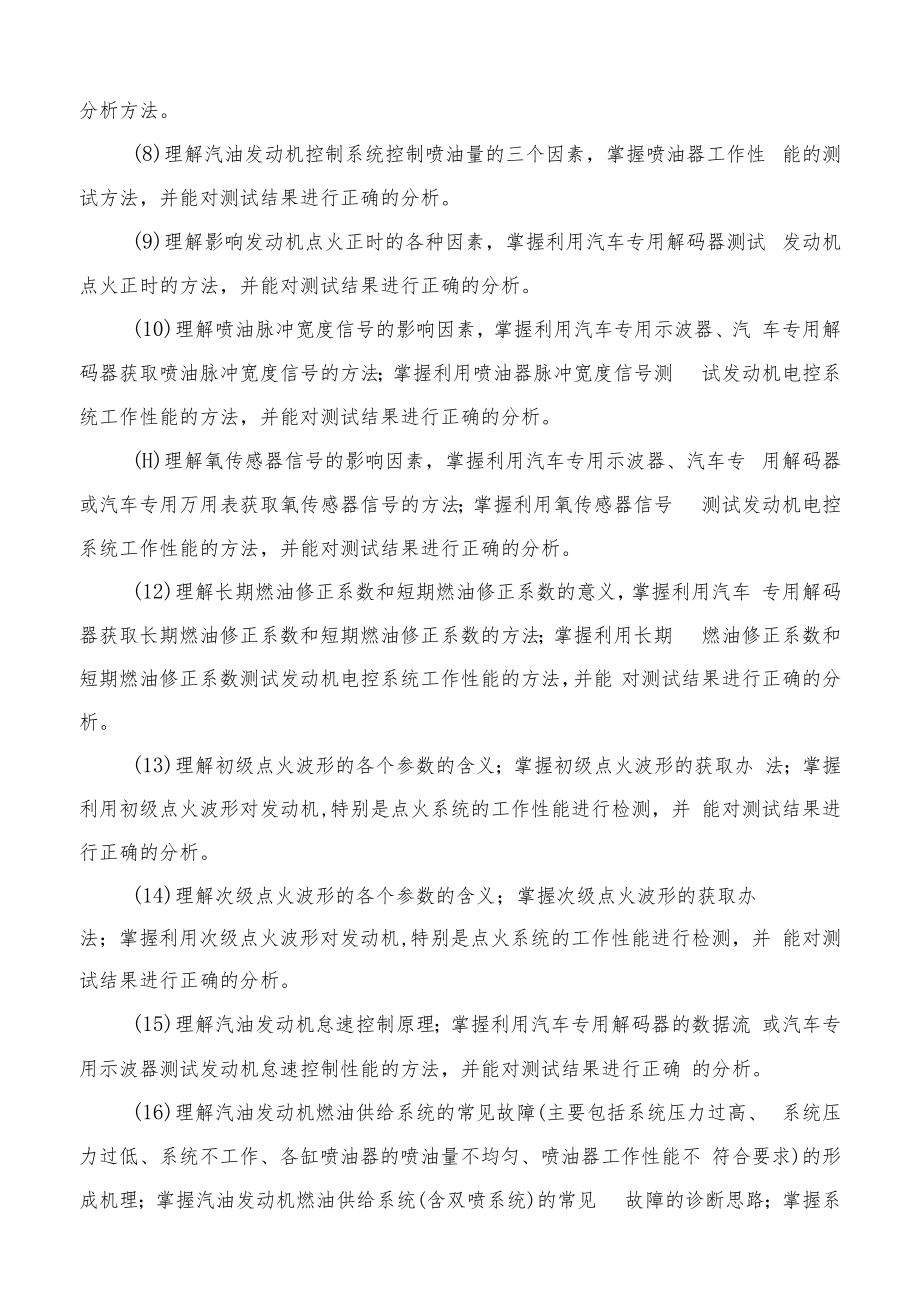

5、机的通用诊断和检测过程。(3) 理解汽车电控系统的三种常用的诊断和检测方法，即电脑通讯式、在 线测量式和模拟诊断式。(5) 了解汽油发动机在诊断和检测作业中通常使用哪些检测和诊断仪器, 每种检测和诊断仪器的作用和特点是什么。(6)掌握电控汽油发动机系统的每种传感器、执行器元件的工作原理、电 路连接和信号特点；理解元器件故障对发动机性能的影响；掌握每一种元件的 诊断和测试过程以及对测试诊断结果进行分析。(7)掌握汽油发动机燃油系统压力的测试方法，掌握燃油压力过高或过低 的故障分析方法。(8)理解汽油发动机控制系统控制喷油量的三个因素，掌握喷油器工作性 能的测试方法，并能对测试结果进行正确的分析。

6、(9)理解影响发动机点火正时的各种因素，掌握利用汽车专用解码器测试 发动机点火正时的方法，并能对测试结果进行正确的分析。(10)理解喷油脉冲宽度信号的影响因素，掌握利用汽车专用示波器、汽 车专用解码器获取喷油脉冲宽度信号的方法；掌握利用喷油器脉冲宽度信号测 试发动机电控系统工作性能的方法，并能对测试结果进行正确的分析。(H)理解氧传感器信号的影响因素，掌握利用汽车专用示波器、汽车专 用解码器或汽车专用万用表获取氧传感器信号的方法；掌握利用氧传感器信号 测试发动机电控系统工作性能的方法，并能对测试结果进行正确的分析。(12)理解长期燃油修正系数和短期燃油修正系数的意义，掌握利用汽车 专用解码器获

7、取长期燃油修正系数和短期燃油修正系数的方法；掌握利用长期 燃油修正系数和短期燃油修正系数测试发动机电控系统工作性能的方法，并能 对测试结果进行正确的分析。(13)理解初级点火波形的各个参数的含义；掌握初级点火波形的获取办 法；掌握利用初级点火波形对发动机,特别是点火系统的工作性能进行检测，并 能对测试结果进行正确的分析。(14)理解次级点火波形的各个参数的含义；掌握次级点火波形的获取办法；掌握利用次级点火波形对发动机,特别是点火系统的工作性能进行检测，并 能对测试结果进行正确的分析。(15)理解汽油发动机怠速控制原理；掌握利用汽车专用解码器的数据流 或汽车专用示波器测试发动机怠速控制性能的方法

8、，并能对测试结果进行正确 的分析。(16)理解汽油发动机燃油供给系统的常见故障(主要包括系统压力过高、 系统压力过低、系统不工作、各缸喷油器的喷油量不均匀、喷油器工作性能不 符合要求)的形成机理；掌握汽油发动机燃油供给系统(含双喷系统)的常见 故障的诊断思路；掌握系统测试过程中所需仪器的使用方法。(17)理解汽油发动机点火系统常见故障(主要包括点火正时失准、点火 系统不工作、点火系统能量不足、点火系统能量过高、个别气缸火花塞不工作 或点火能量不足)的形成机理；掌握汽油发动机点火系统常见故障的诊断思路; 掌握系统测试过程中所需仪器的使用方法。(18)理解汽油发动机怠速控制系统常见故障(主要包括无

9、怠速、怠速过 高、怠速过低、怠速抖动)的形成机理；掌握汽油发动机怠速控制系统常见故 障的诊断思路；掌握系统测试过程中所需仪器的使用方法。(19)理解废气循环量过大或过小对发动机性能的影响，了解废气再循环 系统的检测和故障诊断方法。(20)理解三元催化转换器、氧传感器和闭环控制系统的工作原理；掌握 判定氧传感器工作是否正常的检测和诊断方法；掌握判定发动机是否处于闭环 状态的测试方法；掌握判定三元催化转换器工作是否正常的三种常用的方法。(21)理解进气控制系统的工作原理，了解进气控制系统的检测和故障诊 断方法。(22)理解配气相位控制及可变升程控制系统的工作原理，了解配气相位 控制及可变升程控制系

10、统的检测和故障诊断方法。(23)理解涡轮增压系统的工作原理，了解涡轮增压系统的检测和故障诊 断方法。(24)理解冷却系统(含智能热能管理系统)的工作原理，了解冷却系统 含智能热能管理系统的检测和故障诊断方法。(25) 了解自诊断系统的发展过程、技术规范和局限性；掌握故障诊断仪 的使用方法，重点掌握数据流的分析和利用OBDTI的功用进行相关系统的诊断 和测试。(26)掌握汽车蓄电池的结构和工作原理，理解蓄电池测试参数的含义， 掌握蓄电池的测试方法，学会测试仪器的使用，并能对测试结果进行正确的分 析。(27)掌握汽油发动机起动系统的构成和工作原理，理解汽油发动机起动 系统测试参数的含义，掌握汽油发

11、动机起动系统的测试方法，学会测试仪器的 使用，并能对测试结果进行正确的分析。(28)掌握与汽油发动机相关的CAN-BUS系统的构成和工作原理，理解 CAN-BUS系统相关测试参数的含义，掌握CAN-BUS系统的测试方法，学会测试仪 器的使用，并能对测试结果进行正确的分析。(29)掌握防盗系统的构成和工作原理，理解防盗系统相关测试参数的含 义，学会测试仪器的使用，并能对测试结果进行正确的分析。(30)理解汽油发动机常见故障(主要包括发动机无法自诊断、无法起动、 发动机起动困难、发动机怠速不稳、发动机动力不足、发动机尾气排放超标) 的形成机理；掌握汽油发动机常见故障的诊断思路；掌握系统测试过程中所

12、需 仪器的使用方法。4 .故障设置范围围绕常见的故障现象和故障点，在其相关线路上或元件设置故障点，具体 见表2。表2发动机管理技术模块故障设置依据故障现象故障设置点发动机不 能起动1 .围绕端子控制、防盗系统不能正常工作设置故障，故障主要设置在通讯方面。2 .围绕造成发动机控制模块不能进入工作状态设置故障，故障主要设置在各种 电源电路上，具体包括相关控制模块、保险丝、继电器、线路及连接器。3 .围绕造成发动机不能起动设置故障，故障主要设置在相关控制模块、继电器、 相关保险丝、起动机、线路及连接器、关键信号的输入。4 .围绕相关控制系统设置故障，故障主要设置在传感器、执行器上，具体包括 相关控制

13、模块、保险丝、继电器、线路及插头连接。5 .围绕燃油供给系统不能正常工作设置故障，具体包括燃油泵、控制模块、保 险丝、继电器、线路及插头连接。6 .围绕点火系统不能正常工作设置故障，具体包括点火系统电源、控制模块、 保险丝、继电器、线路及插头连接。7 .围绕进排气及真空控制系统不能正常工作设置故障，具体包括节气门驱动电 机、控制模块、保险丝、继电器、线路及插头连接。发动机运 行不良L围绕燃油供给系统不能正常工作设置故障，具体包括喷油器、控制模块、保 险丝、继电器、线路及插头连接。2 .围绕点火系统不能正常工作设置故障，具体包括点火线圈及点火器电源、控 制模块、火花塞、保险丝、继电器、线路及插头
