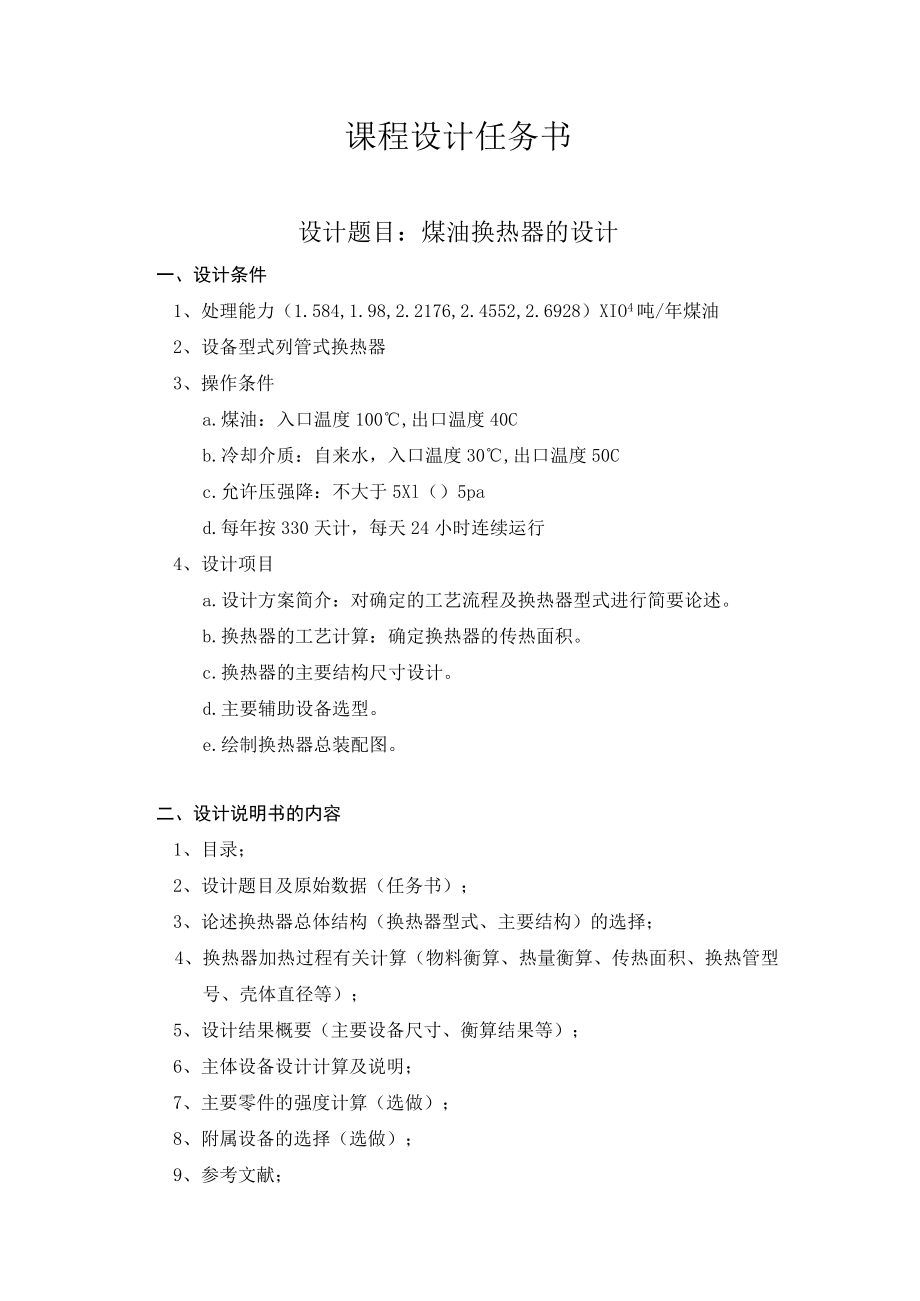

1、课程设计任务书设计题目：煤油换热器的设计一、设计条件1、处理能力（1.584,1.98,2.2176,2.4552,2.6928）XIO4吨/年煤油2、设备型式列管式换热器3、操作条件a.煤油：入口温度100,出口温度40Cb.冷却介质：自来水，入口温度30,出口温度50Cc.允许压强降：不大于5Xl（）5pad.每年按330天计，每天24小时连续运行4、设计项目a.设计方案简介：对确定的工艺流程及换热器型式进行简要论述。b.换热器的工艺计算：确定换热器的传热面积。c.换热器的主要结构尺寸设计。d.主要辅助设备选型。e.绘制换热器总装配图。二、设计说明书的内容1、目录；2、设计题目及原始数据（

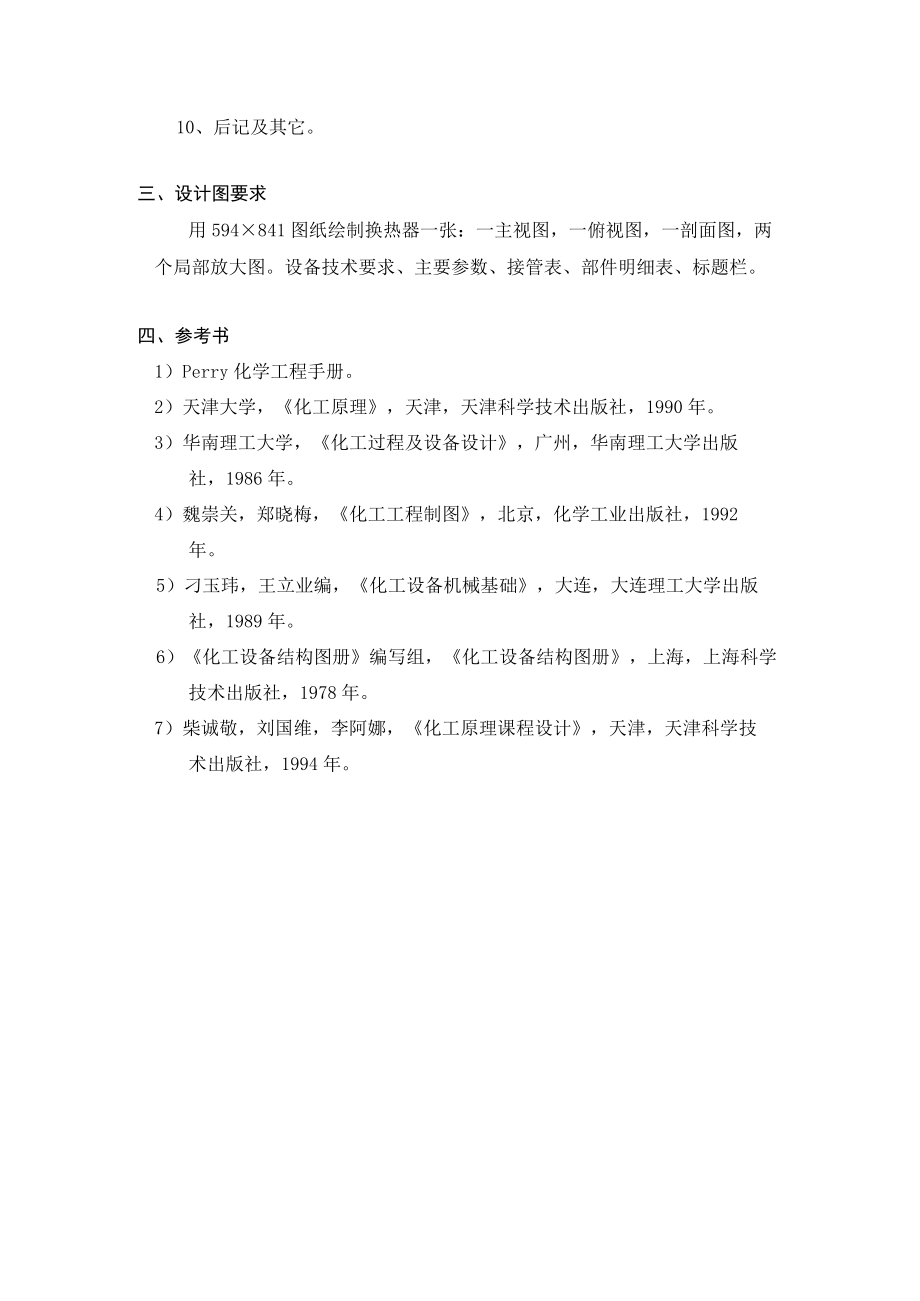

2、任务书）；3、论述换热器总体结构（换热器型式、主要结构）的选择；4、换热器加热过程有关计算（物料衡算、热量衡算、传热面积、换热管型号、壳体直径等）；5、设计结果概要（主要设备尺寸、衡算结果等）；6、主体设备设计计算及说明；7、主要零件的强度计算（选做）；8、附属设备的选择（选做）；9、参考文献；10、后记及其它。三、设计图要求用594841图纸绘制换热器一张：一主视图，一俯视图，一剖面图，两个局部放大图。设备技术要求、主要参数、接管表、部件明细表、标题栏。四、参考书1）Perry化学工程手册。2）天津大学，化工原理，天津，天津科学技术出版社，1990年。3）华南理工大学，化工过程及设备设计，广州，华南理工大学出版社，1986年。4）魏崇关，郑晓梅，化工工程制图，北京，化学工业出版社，1992年。5）刁玉玮，王立业编，化工设备机械基础，大连，大连理工大学出版社，1989年。6）化工设备结构图册编写组，化工设备结构图册，上海，上海科学技术出版社，1978年。7）柴诚敬，刘国维，李阿娜，化工原理课程设计，天津，天津科学技术出版社，1994年。
