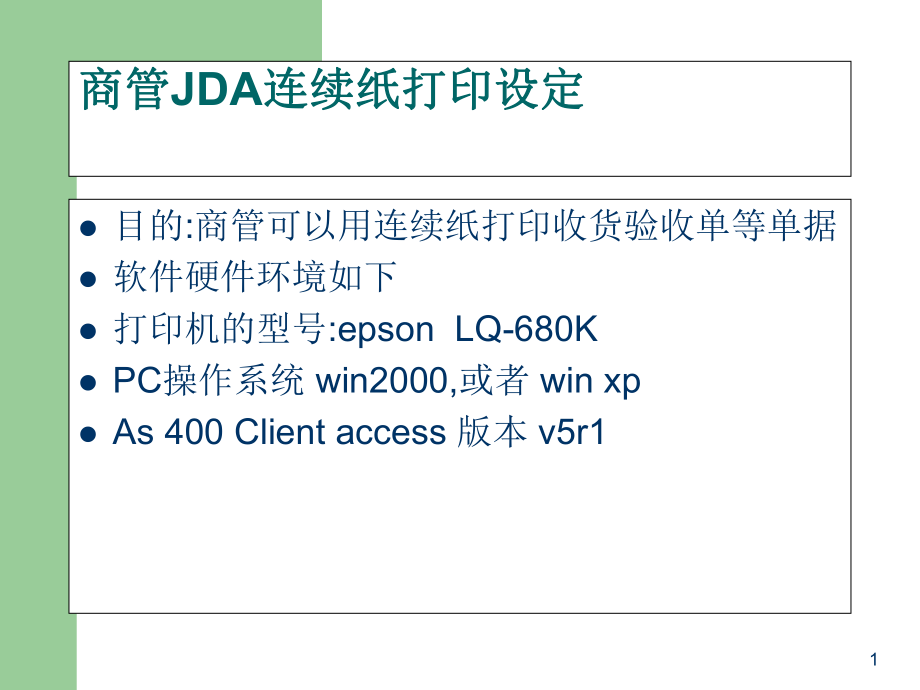

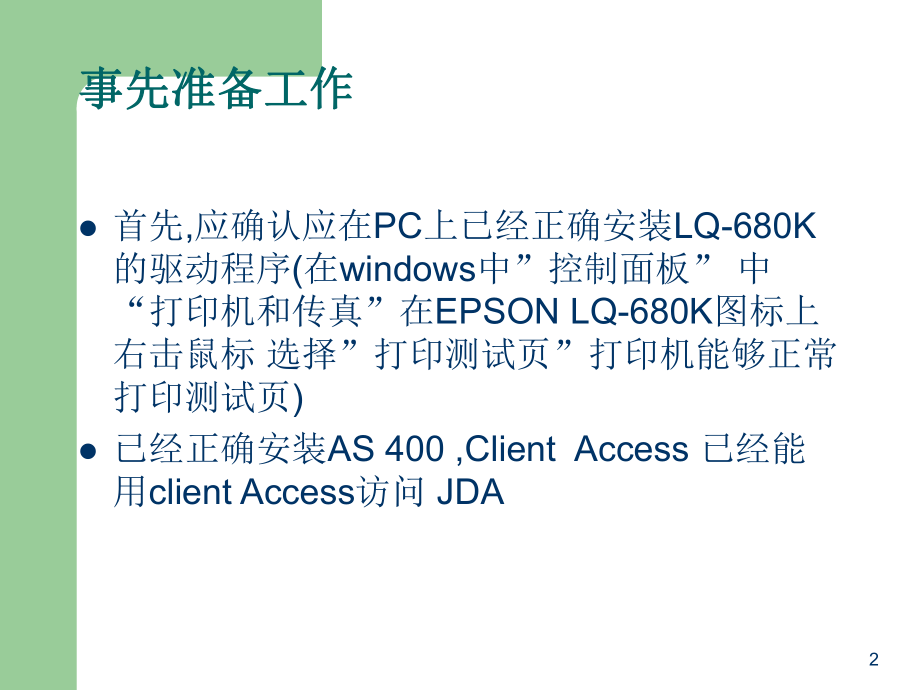

1、1商管商管JDA连续纸打印设定连续纸打印设定l目的:商管可以用连续纸打印收货验收单等单据l软件硬件环境如下l打印机的型号:epson LQ-680KlPC操作系统 win2000,或者 win xplAs 400 Client access 版本 v5r1 2事先准备工作事先准备工作l首先,应确认应在PC上已经正确安装LQ-680K的驱动程序(在windows中”控制面板” 中“打印机和传真”在EPSON LQ-680K图标上右击鼠标 选择”打印测试页”打印机能够正常打印测试页) l已经正确安装AS 400 ,Client Access 已经能用client Access访问 JDA3打印机上

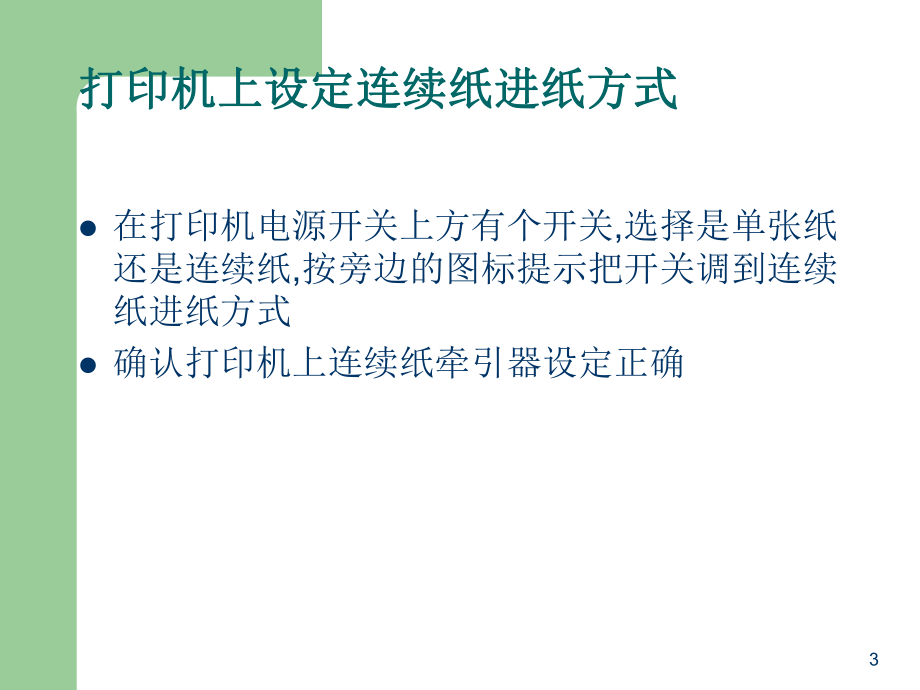

2、设定连续纸进纸方式打印机上设定连续纸进纸方式l在打印机电源开关上方有个开关,选择是单张纸还是连续纸,按旁边的图标提示把开关调到连续纸进纸方式l确认打印机上连续纸牵引器设定正确4PC上控制面板打印机的设定上控制面板打印机的设定l修改pc打印机使用纸张从默认的A4改为连续纸 在windows中”控制面板” 中“打印机和传真”在EPSON LQ-680K图标上右击鼠标,选择”设备设置页”如下图 5PC上控制面板打印机的设定上控制面板打印机的设定6PC上控制面板打印机的设定上控制面板打印机的设定l把纸张类型改为 letter连续纸,并确认,如下图7PC上控制面板打印机的设定上控制面板打印机的设定l在”

3、控制面板” 中“打印机和传真”在EPSON LQ-680K图标上右击鼠标,选择页” 常规”中点击 “打印首选项(I)”按钮,会跳出打印首选项窗口, “选择纸张/质量“ 分页,修改”纸张来源”为“牵引送纸” 如下图 8PC上控制面板打印机的设定上控制面板打印机的设定9PC上控制面板打印机的设定上控制面板打印机的设定l同一画面中再按“高级(v)”按钮,在跳出的高级选项的窗口中把“纸张规格”改为“letter”连续纸,如下图10新建新建client Access JDA 窗口窗口l新建配置一个jda窗口,该窗口专门用来连接打印机和JDA(若使用已有的jda窗口,可以不必新建)l点击“开始” l选择“

4、程序”l选择“IBM AS400 Client Access Express”l选择“模擬器”l选择“啟動或配置階段作業”如下图11新建新建client Access JDA 窗口窗口12新建新建client Access JDA 窗口窗口l在跳出的画面中选择“配置”按钮13新建新建client Access JDA 窗口窗口l在配置画面中“系统名称”填入AS 400 IP地址 :172.16.251.37l“指定工作站id”中设定打印机在jda中的名称:名字要以字母开头,比如print11101,该名字在jda中不能重复,一个名字对印一台打印机l模拟类型先暂时选择“显示器”l再按“确定”如下

5、图所示14新建新建client Access JDA 窗口窗口15新建新建client Access JDA 窗口窗口l在新建的jda窗口菜单中选择“档案”再选择“结束”16新建新建client Access JDA 窗口窗口l系统会出现窗口提示你保存新建的jda窗口,选择“是”,并在接着的画面中给该窗口取名字和保存路径如下图17新建新建client Access JDA 窗口窗口18保存新建保存新建client Access JDA 窗口窗口l在接着的画面中,输入给新建jda窗口的名字,比如print.WS 如下图所示19保存新建保存新建client Access JDA 窗口窗口l接着还会

6、有窗口提示你“要將此階段作業的圖示新增到資料夾中嗎？ ”按“是(Y)”按钮保存20保存新建保存新建client Access JDA 窗口窗口 在接着出现的画面中提示保存新增jda窗口的路径,直接按“确定”按钮,如下图l在“开始” “程序”“IBM AS400 Client Access Express”“模擬器”就会有新增的jda窗口21配置新建配置新建JDA 窗口窗口l鼠标点击“开始” “程序”“IBM AS400 Client Access Express”“模擬器” 新增的jda窗口名字如printl选择jda窗口菜单中“档案”“印表机设定”菜单,在跳出的菜单中选择“EPSON LQ-

7、680K”打印机,再按“确定”按钮,如下图22配置新建配置新建JDA 窗口窗口23配置新建配置新建JDA 窗口窗口l 点击jda窗口菜单“通讯” 选择“配置”菜单l修改“模拟类型”为“印表机”,并按“确认” 如下图24配置新建配置新建JDA 窗口窗口l按“确定”按钮后会出行下面窗口,按确认lJda窗口会重新启动25配置新建配置新建jda窗口窗口lJda窗口重新启动以后,就把该jda窗口切换到打印机接口状态就如下图.26确认打印窗口状态确认打印窗口状态l用另外的非jda窗口命令行中输入 命令 wrtwtr可以查看jda打印窗口的状态如print11101,状态为str正常,如下图27测试使用测试使用l在另外的jda窗口中,按esc键再选择1,按回车进入报表区l在要打印的报表前面选择2如下图,按F4键28测试使用测试使用l按F4后 ,在接着的画面中在“Printer “选项中填入之前设定的打印机在jda中的名字,例如print11101,如下图l按回车,正常情况下就能在多页连续纸上打印29保存配置的保存配置的jda窗口窗口l先按“停止”按钮,停止jda与打印机的设置l再关闭该jda窗口,提示你保存设置,选择保存,正查退出.下次使用时直接启动刚刚设置的jda窗口就,可以启动,按上两页介绍的用方法就可以打印报表区的报表
