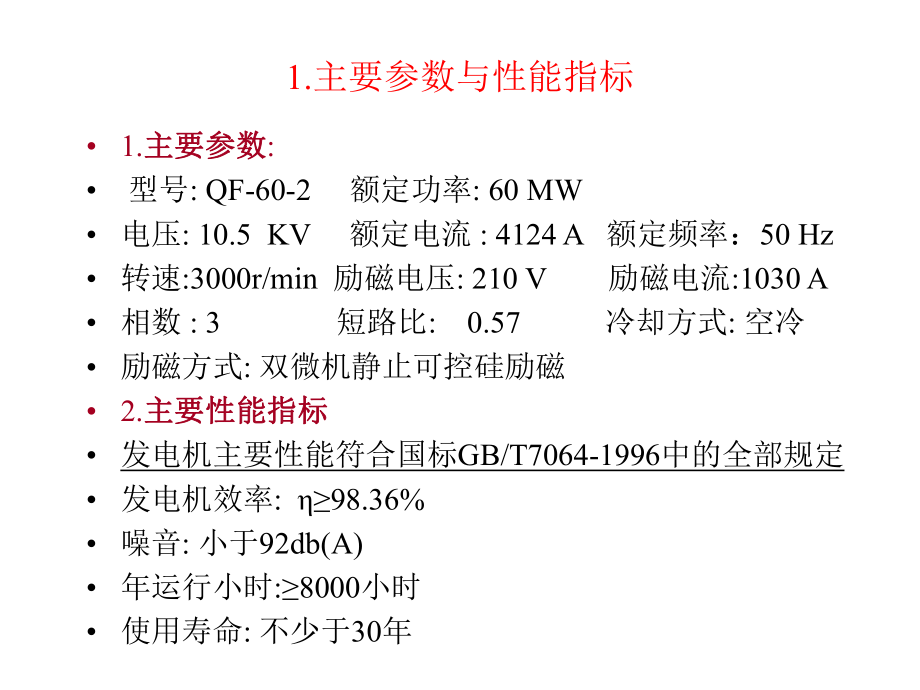

1、QF-60-2型全空冷汽轮发电机介 绍 目 录 主要参数与主要性能简介 主要结构简介 主要特点简介 主要业绩 1.主要参数与性能指标 1.主要参数主要参数: 型号: QF-60-2 额定功率: 60 MW 电压: 10.5 KV 额定电流 : 4124 A 额定频率：50 Hz 转速:3000r/min 励磁电压: 210 V 励磁电流:1030 A 相数 : 3 短路比: 0.57 冷却方式: 空冷 励磁方式: 双微机静止可控硅励磁 2.主要性能指标主要性能指标 发电机主要性能符合国标GB/T7064-1996中的全部规定 发电机效率: 98.36% 噪音: 小于92db(A) 年运行小时:

2、8000小时 使用寿命: 不少于30年2.主要结构总装配图主要组成部套(1) 定子: -机座:优质钢板焊接,短机座,易于检修,吊攀在两側. 良好的刚性避免100Hz的振动. 铁芯:由高导磁低损耗优质硅钢片叠压而成,端部用 反磁钢压指、铸钢压圈压紧,减少损耗,端部阶 梯,刚性连接. 线圈:F级双玻璃丝漆包线外包F级桐马带连续绝缘, 端部采用二级防晕结构, 篮式结构. 端部采用玻 璃钢绑环固定结构. 6根引出线从定子励端下 部引出.主要组成部套(2) 转子 -转轴:采用高导磁率合金钢整体锻件.中部的本体部分 加工出沿径向分布的阶梯形槽,较宽的部分用于 嵌放励磁绕组，底部窄槽是通风道(副槽). 绕组

3、:线圈由抗蠕变性好的冷拉含银铜排制成, 槽内部 分沿轴向冲有两排径向椭圆通风孔,端部铣有凹 形槽.采用“F”级绝缘系统.漕绝缘有滑移层,槽楔 采用铝合金材料. 护环:采用悬挂式结构,由高强度非磁性锻钢整锻加工 而成.中心环上装有弹簧，便于发电机调峰运行。 风扇:采用轴流式风扇,叶片由高强度铝合金模锻而成. 引线:转子绕组引线布置在本体励端轴柄的引线槽内.主要组成部套(3) 端盖和防护罩 -端盖:采用玻璃钢材料,分大小两件,有阻燃和抗电腐蚀 特性,左右分瓣,有良好的强度和刚度.端盖内部装 设了灭火水管。 出线罩:玻璃钢材料. 轴承 -轴承:采用端盖式座式轴承,单独安装在基础上,轴承座 由钢板焊成

4、,椭圆轴瓦,下半轴瓦上装有高压油顶轴 装置和测温装置。轴承的高压油和润滑油均由汽轮 机强制循环油系统供给.为了防止轴电流灼伤轴承瓦 面，励端轴承结构上对地是绝缘的。主要组成部套(4) 空气冷却器布置图等主要组成部套(5) 空气冷却器 -四组冷却器横放于发电机底部的封闭小间内。每组冷 却器具有各自独立的水路，便于维护。 励磁装置 -采用双通道微机静止可控硅励磁系统,一个通道工作,另 一个备用通道自动跟踪,当工作通道出现故障时,自动切 换道备用通道.励磁系统可靠性高.三.发电机主要特点主要特点 1.发电机冷却方式的选择 传统观点：容量小于50MW，空气冷却 容量50200MW，氢气冷却 容量大于2

5、00MW，氢水冷却 新观点: 容量小于200MW，空气冷却 容量大于200MW小于200MW ，空气冷却或氢气冷却 容量大于300MW，氢气冷却或氢水冷却 我国电力发展规划中,200MW以下发电机采用空冷. 2.空气冷却的优点 空气冷却汽轮发电机与氢气冷却机组比较，具有： 结构简单；体积小、重量轻；辅助设备少；易于安装、 安全可靠性高、寿命和大修间隔时间长；操作维护方便、 投资少、运行成本低等优点。三.发电机主要特点主要特点 3. 空冷电机必须解决的二个问题 (1)效率较低 发电机效率与损耗有关，在电机的机械损耗中： 风摩耗 P QD4L 冷却介质的密度 由于空气的密度是氢气的十倍，所以，在风

6、量与机构尺 寸一样的前提下，空冷电机的风摩耗是氢冷电机的十倍。空冷电机的风摩耗是氢冷电机的十倍。 50MW空冷电机的风摩耗占总损耗30%以上， 100MW空冷电机的风摩耗占总损耗35%以上。三.发电机主要特点主要特点 (2) 温升高 发电机的温升与发热源的损耗和冷却介质的传热系数有 关，在相同的通风冷却条件下，发电机的表面温升 P/ 冷却介质的传热系数，空气的只有氢气的2/3。 故而空冷电机的温升较氢冷电机高。 解决效率较低的途径： (1)缩短电机的长度： 本体长度，D2L Pn/AB，选择高的AB，L -减薄绝缘厚度，提高槽满率，L 结构长度 (2)减小风量：采用冷却效果较好的通风方式 (3

7、)减小电气附加损耗.三.发电机主要特点主要特点 解决温升较高的途径： (1)减少损耗-风摩耗;附加损耗 (2)加强散热-改进通风冷却方式，转子由间接冷却改为直接冷却，提高冷却效果。 4.我厂60MW空冷电机的主要特点： (1) 选择较高的AB，有利于缩短发电机的有效长度 A1034A/cm，B8534gas (2) 提高定子线圈槽满率，缩短电机有效尺寸,有较好的维修性能。三.发电机主要特点主要特点 (3)发电机采用端盖式座式轴承,有利于缩短发电机的结构长度. 传统空冷电机,采用座式轴承,稳定性好,但轴向尺寸长. 氢冷电机采用端盖轴承,轴向尺寸短, 但转子振动传到机座上。 另外，设有高压油顶起接

8、口，轴瓦为椭圆瓦，采用合适的 长径比，可以有效地避免油膜振荡。 (4)发电机采用环氧玻璃钢端盖，缩短放电距离，将端部漏磁在 端盖上的附加损耗降低到0，提高发电机的效率。 (5)发电机定子铁心采用高导磁、低损耗优质硅钢片叠压而成， 端部采用反磁材料,有效降低漏磁引起的涡流损耗，提高效率。 (6)发电机定子机座采用优质钢板焊接、短机座，便于端部线圈 的维修。三.发电机主要特点主要特点 (7)发电机定子线圈采用双渐开线短端部结构，端部自振动频 率高于120Hz,同时采用不完全罗贝尔换位技术,减少线圈股 线间感应电势不等造成的环流损耗。 (8)定子线圈端部接头采用铜焊，焊接质量远高于并头套锡焊 结构。

9、 (9)为适应机组调峰运行要求，发电机转子绕组采用抗蠕变性 能良好的含银铜线,铜线与层间绝缘有定位结构,槽绝缘、 楔下有专门的滑移层，有效避免转子线圈的有效变形以及 运行中线圈蠕动造成的层间绝缘重叠和动态匝间短路。 (10)发电机转轴采用用于300MW以上发电机的25Cr2Ni4MoV高导磁、高强度优质锻钢。 (11)发电机采用高效的双金属翅片管空气冷却器。三.发电机主要特点主要特点 (12)发电机采用先进的冷却方式： -发电机定子二进三出通风结构,定子绕组、定子铁心采 用空气外部冷却,转子绕组采用空气内部冷却，冷却均 匀，且在保证发电机冷却的前提下，有效地减少风量， 降低通风损耗。 -转子采

10、用适用性强的一路半通风方式。 (13)励磁方式灵活：可采用静止励磁、两机无刷励磁。三.发电机主要特点主要特点 在性能上还有如下特点： (1) 容量裕度大： 60MW空冷汽轮发电机的最大出力在63MW以上。 (2)温升低： 发电机采用F级绝缘等级，但温升限值仍按B级控制，实 际设计值远低于B级温升限值，三者数据如下： F级温升限值 B级温升限值 设计温升 定子绕组 105K 85K56K 定子铁心 100K 80K39K 转子绕组 95K 75K 63K (3)进相运行、异步运行与调峰运行能力较强 (4)发电机的运行稳定性好.-振动小;静过载能力大：S=1.9微机励磁调柜2462#功率柜43DK22SCR1A/D351DK47开关量输入/输出B通道TDWLT-017T4通信A/D开关量输入/输出TDWLT-01A通道T3VPV1VKV246DK12413SCR1#功率柜V灭磁柜VVTE1351-3LHDK3A本框内不属励磁装置的供货范围GAAPV2C623A720B720C720A613A623B613C613B623CC431B431A431DLBA
