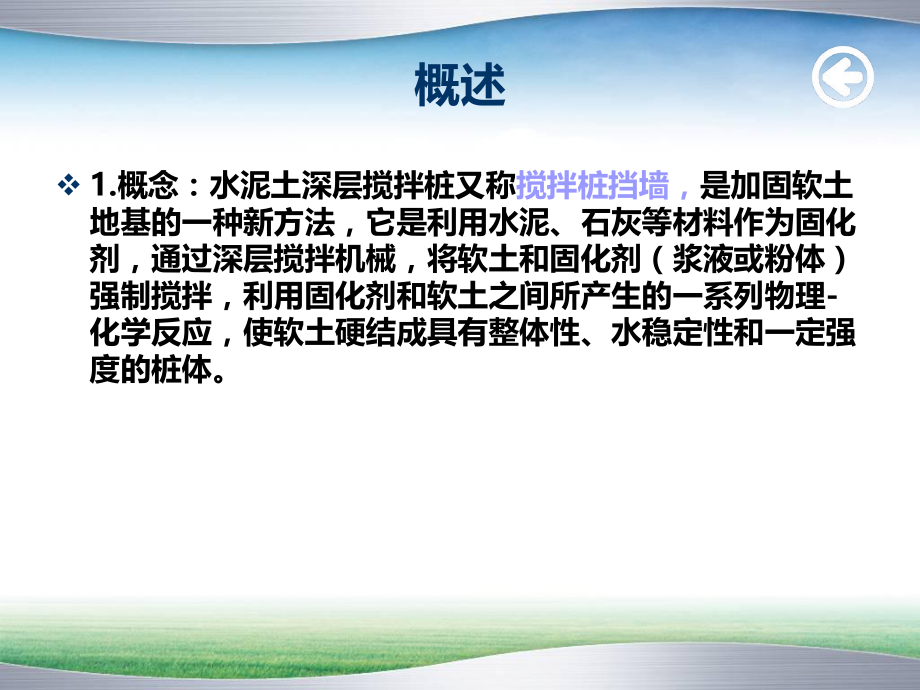

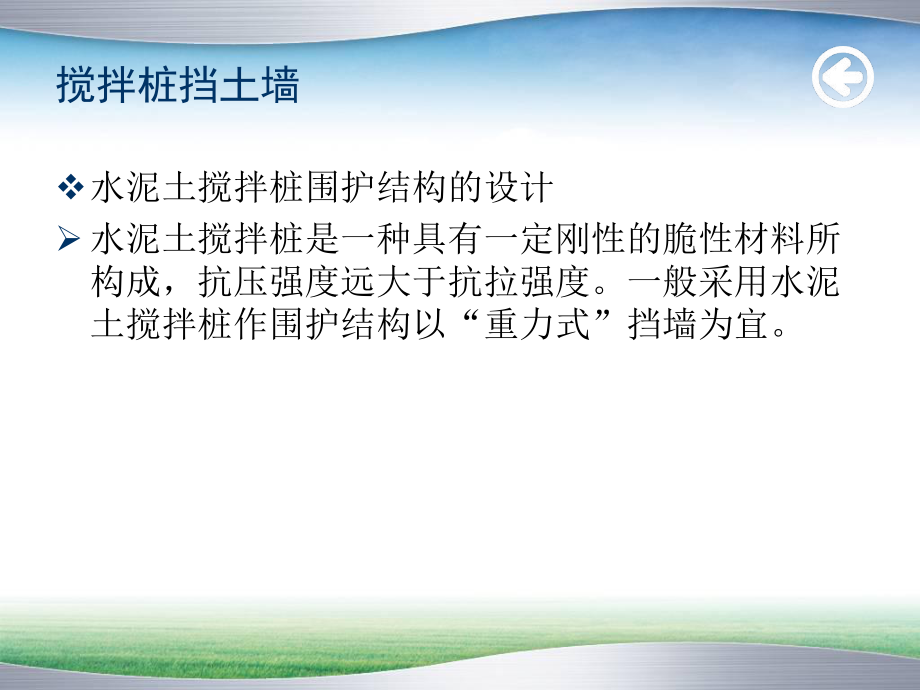

1、深层水泥搅拌桩基坑支护 概述v 1.概念：水泥土深层搅拌桩又称搅拌桩挡墙，是加固软土地基的一种新方法，它是利用水泥、石灰等材料作为固化剂，通过深层搅拌机械，将软土和固化剂（浆液或粉体）强制搅拌，利用固化剂和软土之间所产生的一系列物理-化学反应，使软土硬结成具有整体性、水稳定性和一定强度的桩体。搅拌桩挡土墙v水泥土搅拌桩围护结构的设计水泥土搅拌桩是一种具有一定刚性的脆性材料所构成，抗压强度远大于抗拉强度。一般采用水泥土搅拌桩作围护结构以“重力式”挡墙为宜。常用的布置形式如下图所示。水泥土搅拌桩是一种具有一定刚性的脆性材料所构水泥土搅拌桩是一种具有一定刚性的脆性材料所构成，抗压强度远大于抗拉强度。

2、成，抗压强度远大于抗拉强度。水泥土墙构造v 水泥土置换率0.60.8；v 格栅长宽比不宜大于2；v 搅拌桩之间的搭接100 200mm；v 插筋、面板、局部加墩；v 坑底加固。v接下来有几幅图片构造要求v 格栅布置时，水泥土的置换率对于淤泥不宜小于0.8，淤泥质土不宜小于0.7，一般粘性土及砂土不宜小于0.6；格栅长宽比不宜大于2 ；v 桩与桩之间的搭接宽度 ：考虑截水作用时，桩的有效搭接宽度不宜小于150mm；当不考虑截水作用时，搭接宽度不宜小于100mm。v 不能满足要求时，宜采用基坑内侧土体加固或水泥土墙插筋、加混凝土面板及加大嵌固深度等措施。水泥土墙水泥土墙 整体稳定整体稳定ib0bh

3、dhiqRO b = (0.60.8)h hd = (0.81.2)h水泥土挡墙的破坏模式（1 1）倾覆破坏；（2 2）地基整体破坏；（3 3）墙趾外移破坏；（4 4）因墙体强度不足引起的破坏。减小水泥土挡墙位移的措施v 墙体加墩或墙体起拱v 墙顶插筋v 坑底加固水泥土墙支护结构事故结 语灌注桩加强的搅拌桩墙体v 在水泥搅拌桩墙体的两侧或一侧加钻孔灌注桩，形成组合断面以实现对深度大于7 m的深基坑采用无内支撑的重力式挡墙（改良的重力式挡墙）或简易支撑的挡墙方案。开始时，在水泥土中加筋作为一种技术措施采用，用廉价的毛竹插入水泥土中。发展至采用钻孔灌注桩加筋已经不是一种技术措施，而是一种组合结构，

4、这种方案的最大优点是造价便宜。但这种复合型的结构内力计算方法尚需进一步研究，钻孔灌注桩的布置原则也需进一步明确。 v 实例 水泥搅拌桩墙体加钻孔灌注桩v 工程名称： 上海新亚汤臣大酒店v 地点：上海浦东v 基坑尺寸：基底面积6000m2，开挖深度8.6m，局部开挖深度11.2m；v 围护结构：宽度4.25.2m的重力式挡墙，墙身每隔3m设置一根直径600mm的钻孔灌注桩加强；v 支撑情况：在地面下2.5m处设置钢筋混凝土环形支撑。v 实测结果： 实测最大水平位移32mmv 方案评述： v 在水泥搅拌桩重力式挡墙中采用钻孔灌注桩加强，并可以设置支撑以避免重力式挡墙位移过大的缺点；在8.6m开挖深度的基坑中，一般的排桩支护需要设置二道支撑，而在复合式的围护结构中只需一道支撑，可以节省造价，且水平位移也不大。 谢谢观看
