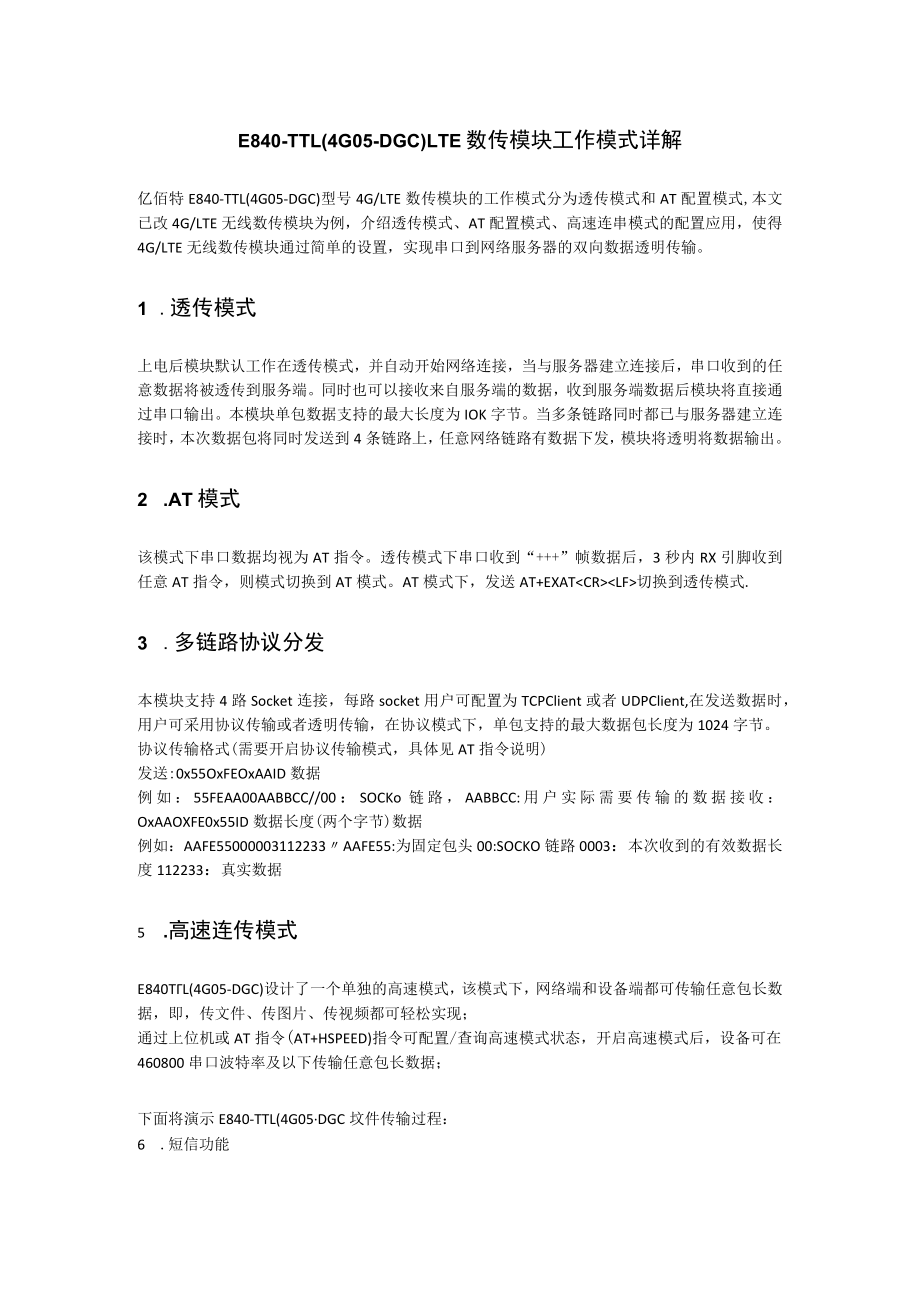

1、E840-TTL(4G05-DGC)LTE数传模块工作模式详解亿佰特E840-TTL(4G05-DGC)型号4G/LTE数传模块的工作模式分为透传模式和AT配置模式,本文已改4G/LTE无线数传模块为例，介绍透传模式、AT配置模式、高速连串模式的配置应用，使得4G/LTE无线数传模块通过简单的设置，实现串口到网络服务器的双向数据透明传输。1 .透传模式上电后模块默认工作在透传模式，并自动开始网络连接，当与服务器建立连接后，串口收到的任意数据将被透传到服务端。同时也可以接收来自服务端的数据，收到服务端数据后模块将直接通过串口输出。本模块单包数据支持的最大长度为IOK字节。当多条链路同时都已与服务

2、器建立连接时，本次数据包将同时发送到4条链路上，任意网络链路有数据下发，模块将透明将数据输出。2 .AT模式该模式下串口数据均视为AT指令。透传模式下串口收到“+”帧数据后，3秒内RX引脚收到任意AT指令，则模式切换到AT模式。AT模式下，发送AT+EXAT切换到透传模式.3 .多链路协议分发本模块支持4路Socket连接，每路socket用户可配置为TCPClient或者UDPClient,在发送数据时，用户可采用协议传输或者透明传输，在协议模式下，单包支持的最大数据包长度为1024字节。协议传输格式(需要开启协议传输模式，具体见AT指令说明)发送:0x55OxFEOxAAID数据例如：55

3、FEAA00AABBCC/00：SOCKo链路，AABBCC:用户实际需要传输的数据接收：OxAAOXFE0x55ID数据长度(两个字节)数据例如：AAFE55000003112233AAFE55:为固定包头00:SOCKO链路0003：本次收到的有效数据长度112233：真实数据5 .高速连传模式E840TL(4G05-DGC)设计了一个单独的高速模式，该模式下，网络端和设备端都可传输任意包长数据，即，传文件、传图片、传视频都可轻松实现；通过上位机或AT指令(AT+HSPEED)指令可配置/查询高速模式状态，开启高速模式后，设备可在460800串口波特率及以下传输任意包长数据；下面将演示E840-TTL(4G05DGC坟件传输过程：6 .短信功能E840-TTL(4G05-DGC)可支持短信收发，短信远程配置功能(插入的SIM卡需要支持短信业务)。6.1. 短信发送在AT模式下，发送AT+SMSSEND=numberzdata即可完成短信发送，其中number指接收号码，data指即将发送的数据。演示如下所示：
