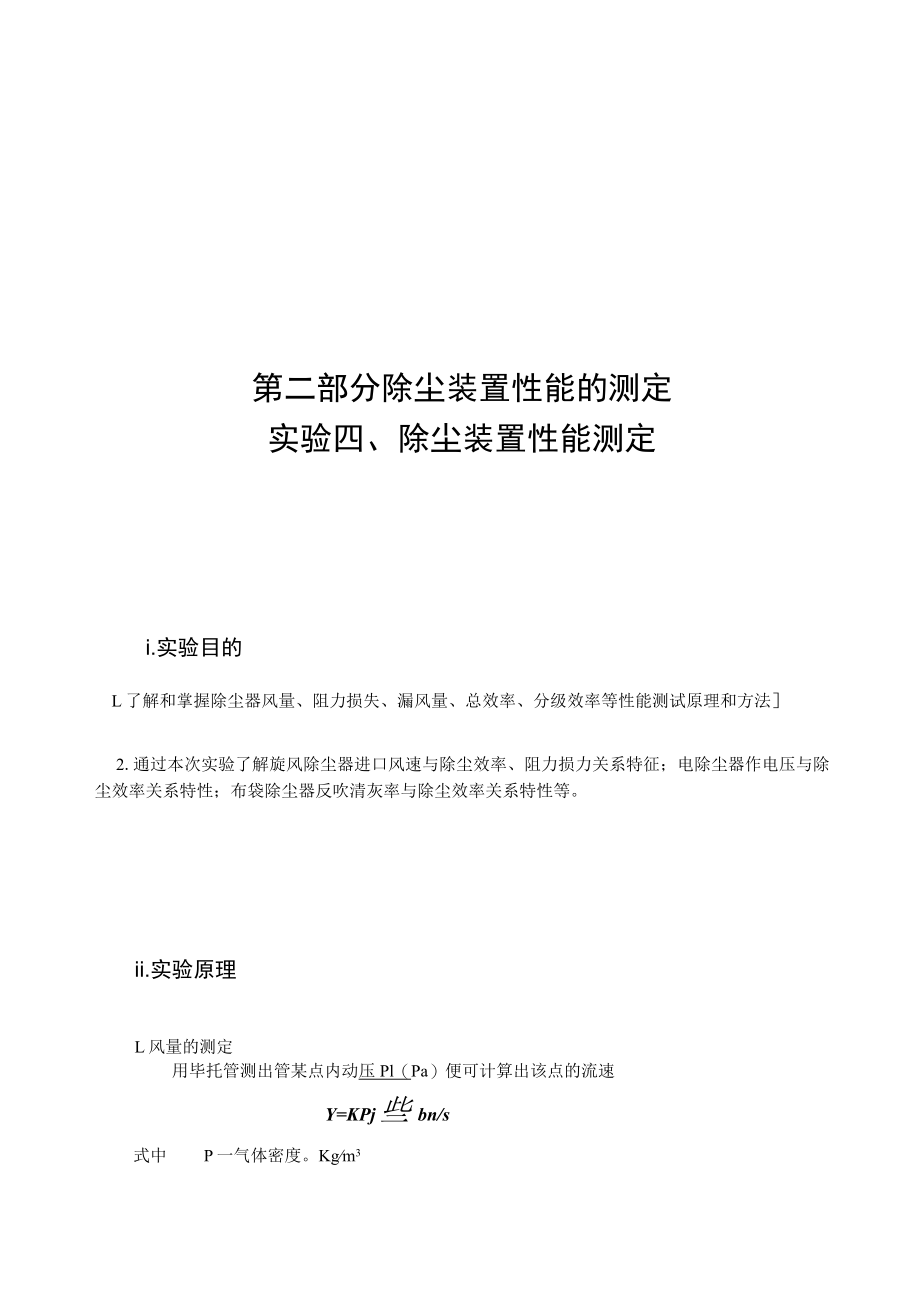

1、第二部分除尘装置性能的测定实验四、除尘装置性能测定i.实验目的L了解和掌握除尘器风量、阻力损失、漏风量、总效率、分级效率等性能测试原理和方法2.通过本次实验了解旋风除尘器进口风速与除尘效率、阻力损力关系特征；电除尘器作电压与除尘效率关系特性；布袋除尘器反吹清灰率与除尘效率关系特性等。ii.实验原理L风量的测定用毕托管测出管某点内动压Pl（Pa）便可计算出该点的流速Y=KPj些bn/s式中P一气体密度。Kgm3Kp一毕托管校正系数，无量纲。由于标准毕托管只能用于不含尘的气流中测定，气流中含尘液度时，标准毕托管孔口易于堵塞，本实验用S型毕托管如图由于标准毕托管只能用于不含尘的气流中测试，气体中含有

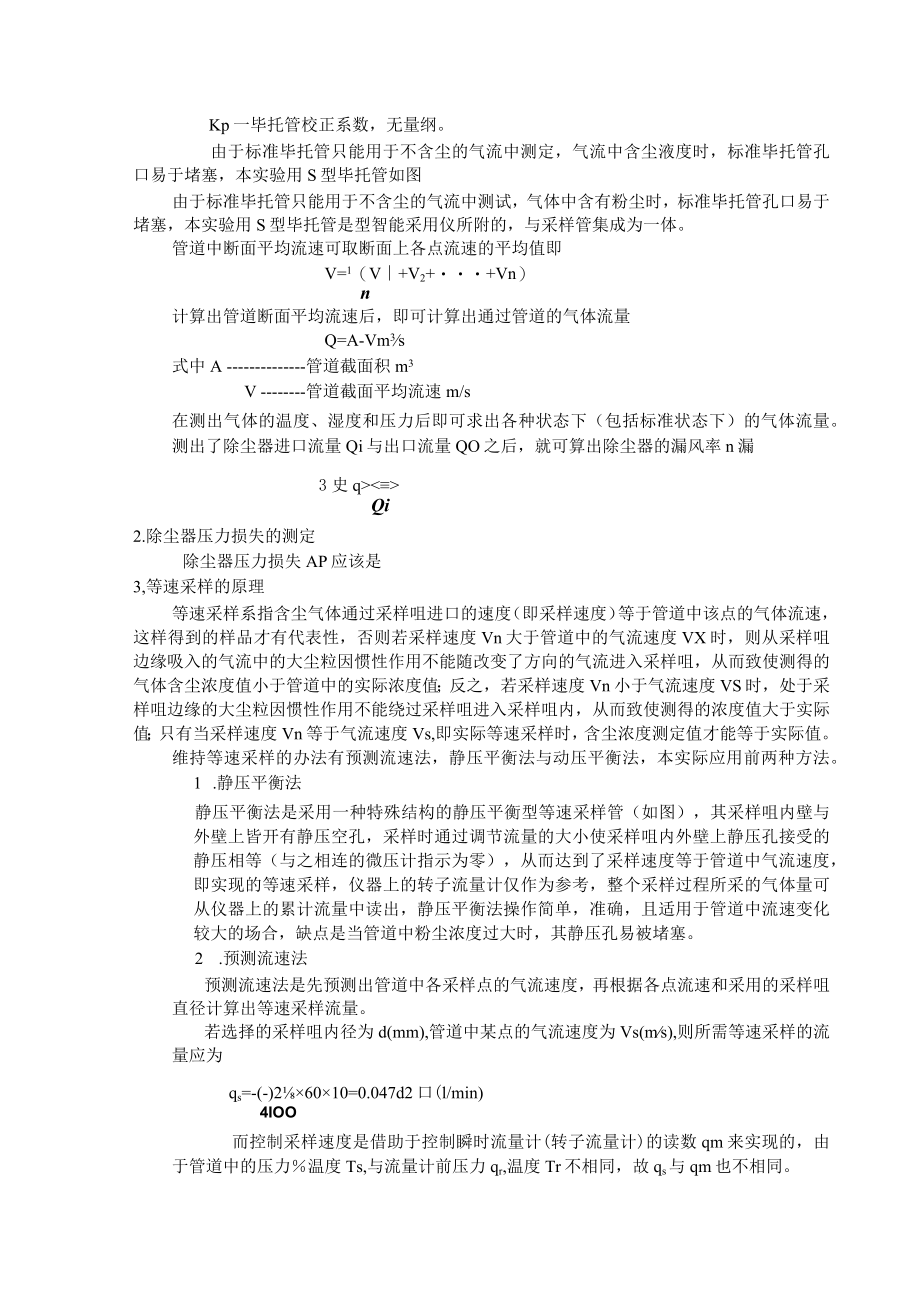

2、粉尘时，标准毕托管孔口易于堵塞，本实验用S型毕托管是型智能采用仪所附的，与采样管集成为一体。管道中断面平均流速可取断面上各点流速的平均值即V=1（V+V2+Vn）n计算出管道断面平均流速后，即可计算出通过管道的气体流量Q=A-Vm3s式中A管道截面积m3V管道截面平均流速m/s在测出气体的温度、湿度和压力后即可求出各种状态下（包括标准状态下）的气体流量。测出了除尘器进口流量Qi与出口流量QO之后，就可算出除尘器的漏风率n漏3史qQi2.除尘器压力损失的测定除尘器压力损失AP应该是3,等速采样的原理等速采样系指含尘气体通过采样咀进口的速度（即采样速度）等于管道中该点的气体流速，这样得到的样品才有

3、代表性，否则若采样速度Vn大于管道中的气流速度VX时，则从采样咀边缘吸入的气流中的大尘粒因惯性作用不能随改变了方向的气流进入采样咀，从而致使测得的气体含尘浓度值小于管道中的实际浓度值；反之，若采样速度Vn小于气流速度VS时，处于采样咀边缘的大尘粒因惯性作用不能绕过采样咀进入采样咀内，从而致使测得的浓度值大于实际值；只有当采样速度Vn等于气流速度Vs,即实际等速采样时，含尘浓度测定值才能等于实际值。维持等速采样的办法有预测流速法，静压平衡法与动压平衡法，本实际应用前两种方法。1 .静压平衡法静压平衡法是采用一种特殊结构的静压平衡型等速采样管（如图），其采样咀内壁与外壁上皆开有静压空孔，采样时通过

4、调节流量的大小使采样咀内外壁上静压孔接受的静压相等（与之相连的微压计指示为零），从而达到了采样速度等于管道中气流速度，即实现的等速采样，仪器上的转子流量计仅作为参考，整个采样过程所采的气体量可从仪器上的累计流量中读出，静压平衡法操作简单，准确，且适用于管道中流速变化较大的场合，缺点是当管道中粉尘浓度过大时，其静压孔易被堵塞。2 .预测流速法预测流速法是先预测出管道中各采样点的气流速度，再根据各点流速和采用的采样咀直径计算出等速采样流量。若选择的采样咀内径为d(mm),管道中某点的气流速度为Vs(ms),则所需等速采样的流量应为qs=-(-)26010=0.047d2口(l/min)4IOO而控

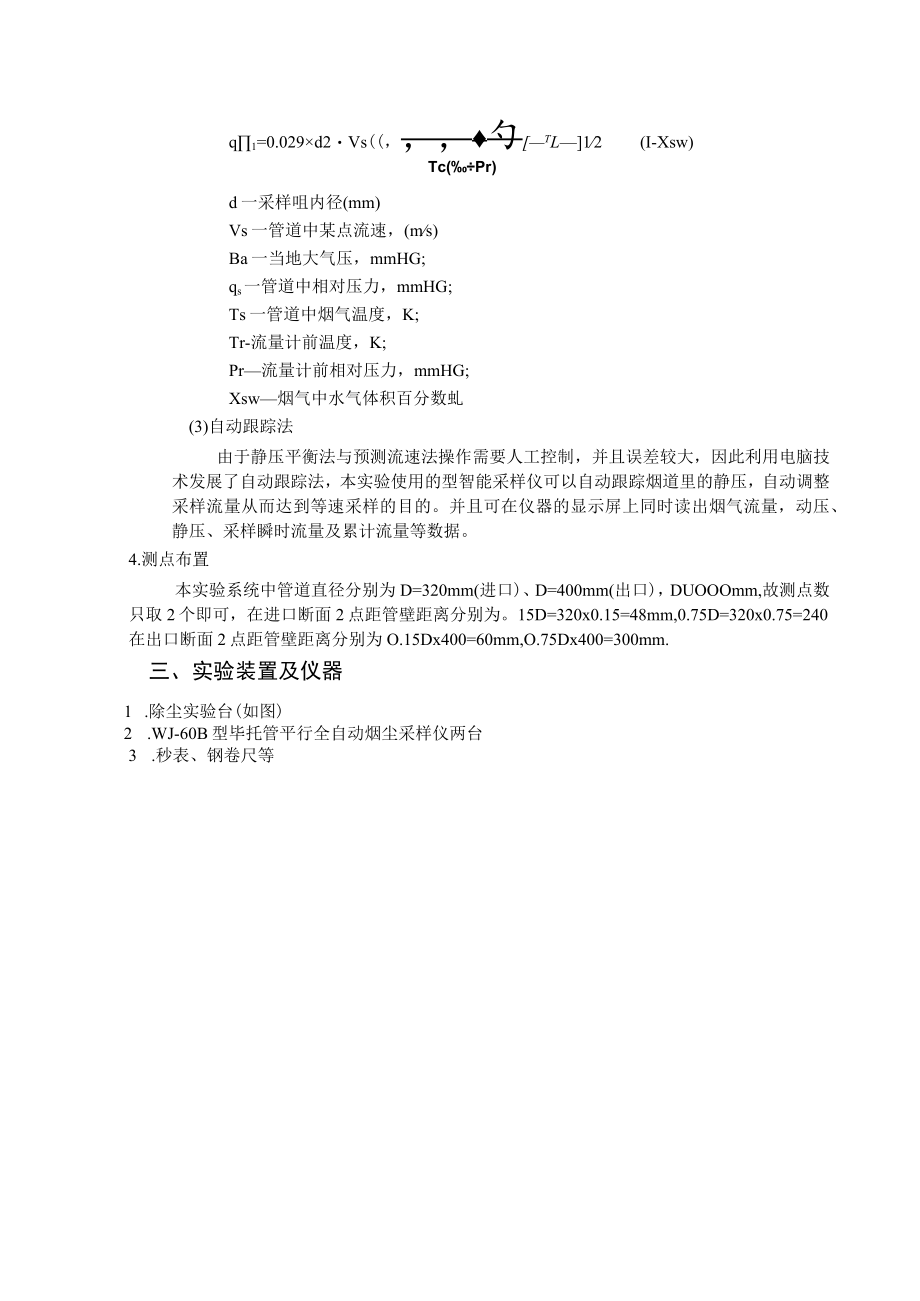

5、制采样速度是借助于控制瞬时流量计(转子流量计)的读数qm来实现的，由于管道中的压力温度Ts,与流量计前压力qr,温度Tr不相同，故qs与qm也不相同。q1=0.029d2Vs(，勺TL12(I-Xsw)Tc(Pr)d一采样咀内径(mm)Vs一管道中某点流速，(ms)Ba一当地大气压，mmHG;qs一管道中相对压力，mmHG;Ts一管道中烟气温度，K;Tr-流量计前温度，K;Pr流量计前相对压力，mmHG;Xsw烟气中水气体积百分数虬(3)自动跟踪法由于静压平衡法与预测流速法操作需要人工控制，并且误差较大，因此利用电脑技术发展了自动跟踪法，本实验使用的型智能采样仪可以自动跟踪烟道里的静压，自动调

6、整采样流量从而达到等速采样的目的。并且可在仪器的显示屏上同时读出烟气流量，动压、静压、采样瞬时流量及累计流量等数据。4.测点布置本实验系统中管道直径分别为D=320mm(进口)、D=400mm(出口)，DUOOOmm,故测点数只取2个即可，在进口断面2点距管壁距离分别为。15D=320x0.15=48mm,0.75D=320x0.75=240在出口断面2点距管壁距离分别为O.15Dx400=60mm,O.75Dx400=300mm.三、实验装置及仪器1 .除尘实验台(如图)2 .WJ-60B型毕托管平行全自动烟尘采样仪两台3 .秒表、钢卷尺等四、实验步骤1.滤筒称重将滤筒编号（可用签字笔在滤筒

7、上写上号码），然后在天平上称重。2测试开启采样仪，待仪器自检完毕后进入主菜单，按照主菜单分别选择设置、截面、选咀采样等。由于实验为冷态，故烟气工况、温度、湿度可不选。a）设置在主菜单中选择设置，按确定后选择日期时间，根据实验室大气压力表读数输入参数。选择截面在主菜单中选择截面，选择圆形烟道，对于本实验装置，除尘器进口管道直径为200,出口管道直径为中300,在输入烟道直径、套管长度后仪器会自动给出测点个数和位置。选采样咀在主菜单中选采样咀，将仪器面板上的2个皮托管的”接咀与取样管上的“皮托管接咀”相连，其中面向气流方向的皮托管接咀接面板上“+”端，背对气流方向的接咀接“-”端，连接好后，将采样

8、管插入烟道中烟气接近平均流速处，启动风机，稍停片刻后启动给料机发尘，调节好系统的阀门在主菜单中按“选采样咀”键，仪器会显示流速，选咀等参数。根据仪器显示的数据选择采样咀。采样进入采样菜单，选取自动采样，显示屏上会显示出点采时，考虑到除尘器出口浓度低，可选4：00,即每个点采样4分钟。采样点选2点，即0.15D与0.85D。总采样时间维8分。输入相应的滤筒编号，核实采样咀是否为所选的直径。将编好号，称重后的滤筒装入采样管中，由于本实验是冷态，故不接干燥瓶，开始采样，每个采样点到时间时，仪器显示屏会闪烁，并伴随报警声，这是更换采样点，直至采样结束。记录下显示屏上的技术数据。改变除尘器风量，重复上面的采样过程。本实验做2个不同风量下的除尘效率测试，可根据得到的结果比较旋风除尘器在不同的风量下的效率、阻力等性能。思考题：L为测定管道中气流的压力、速度、含尘浓度，在选择测定断面位置时，为什么要尽量避开局部阻力构件，优先选择直管段?
