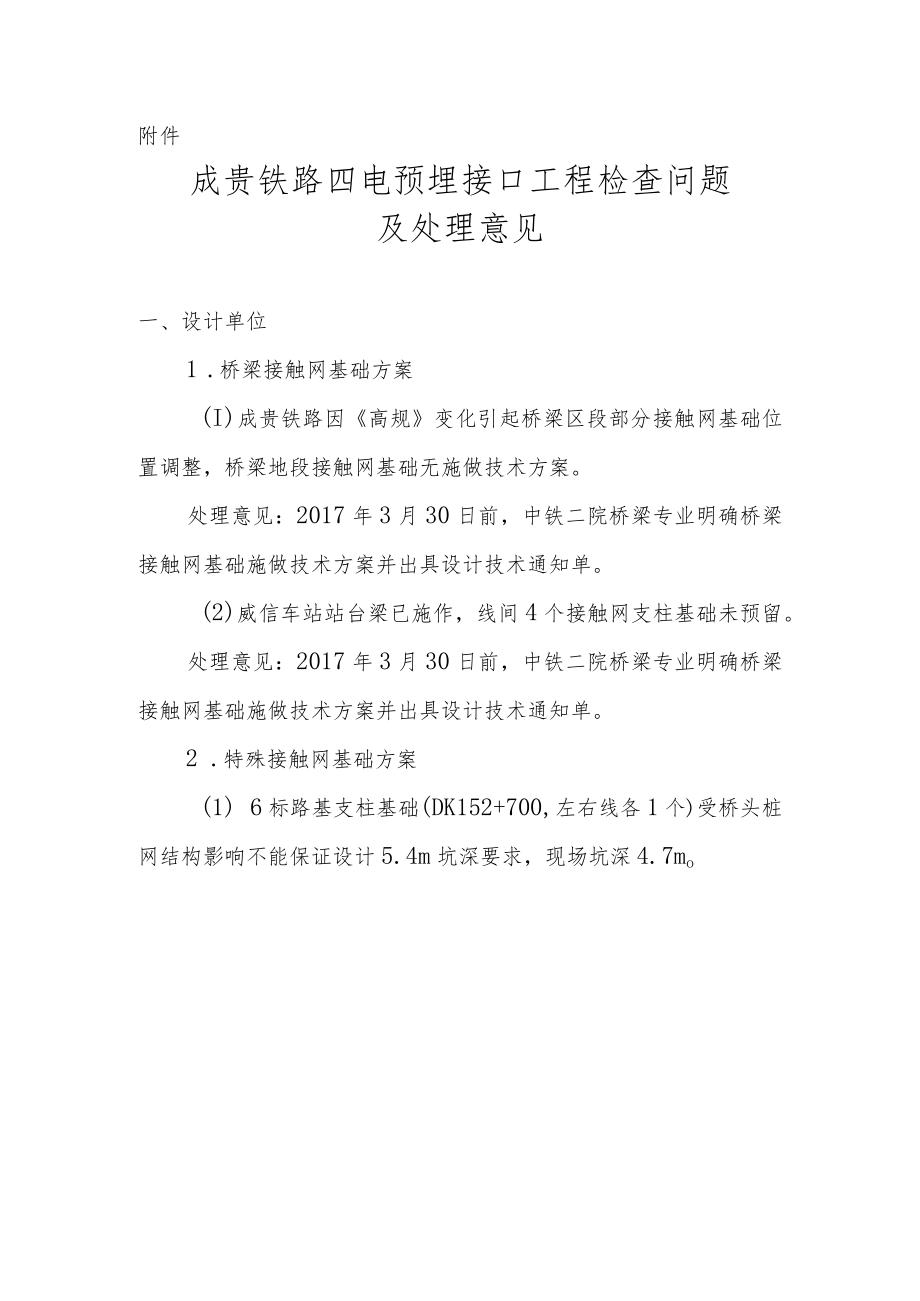

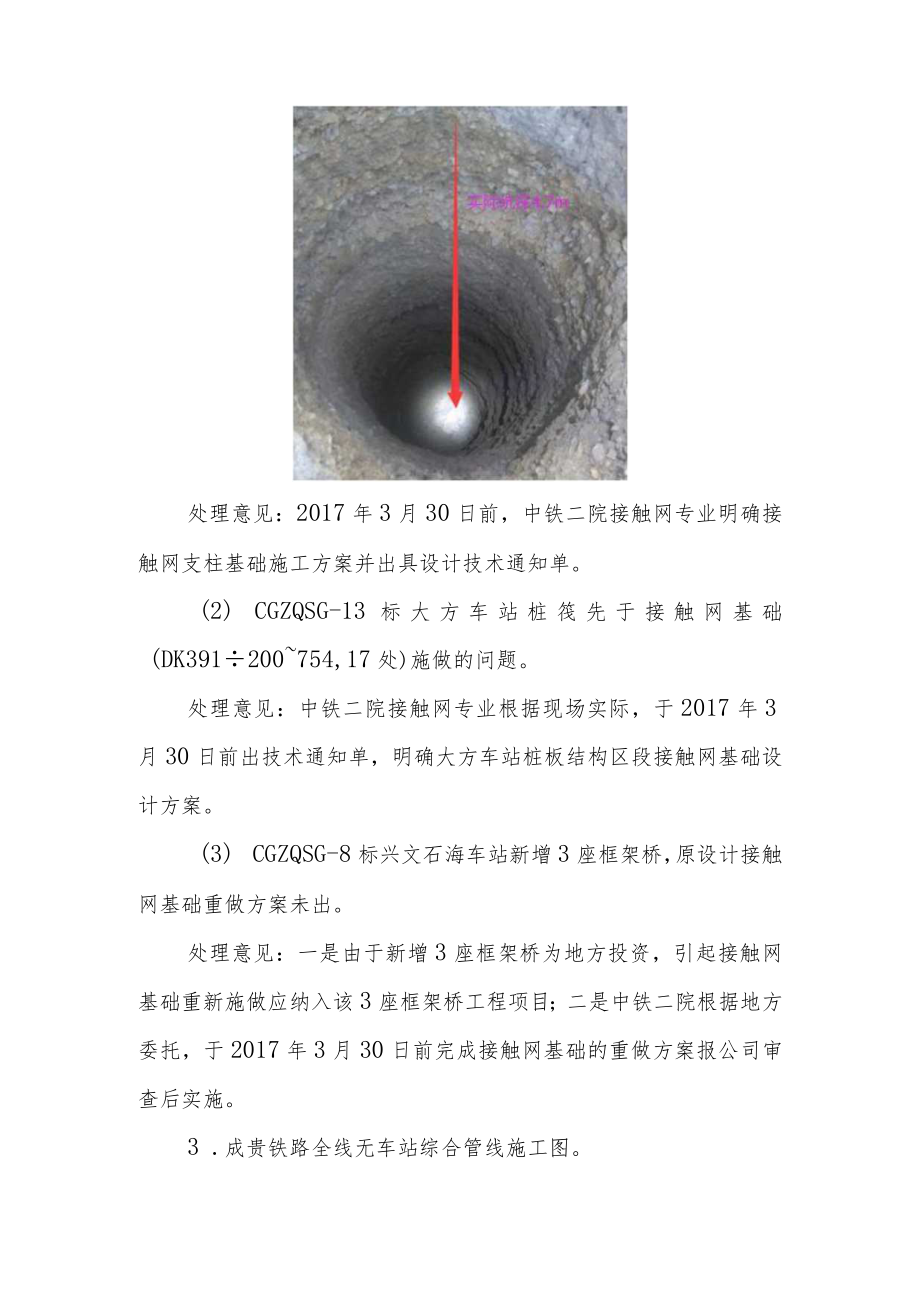

1、附件成贵铁路四电预埋接口工程检查问题及处理意见一、设计单位1 .桥梁接触网基础方案(I)成贵铁路因高规变化引起桥梁区段部分接触网基础位置调整，桥梁地段接触网基础无施做技术方案。处理意见：2017年3月30日前，中铁二院桥梁专业明确桥梁接触网基础施做技术方案并出具设计技术通知单。(2)威信车站站台梁已施作，线间4个接触网支柱基础未预留。处理意见：2017年3月30日前，中铁二院桥梁专业明确桥梁接触网基础施做技术方案并出具设计技术通知单。2 .特殊接触网基础方案(1) 6标路基支柱基础(DK152+700,左右线各1个)受桥头桩网结构影响不能保证设计5.4m坑深要求，现场坑深4.7mo处理意见：2

2、017年3月30日前，中铁二院接触网专业明确接触网支柱基础施工方案并出具设计技术通知单。(2) CGZQSG-13标大方车站桩筏先于接触网基础(DK391200754,17处)施做的问题。处理意见：中铁二院接触网专业根据现场实际，于2017年3月30日前出技术通知单，明确大方车站桩板结构区段接触网基础设计方案。(3) CGZQSG-8标兴文石海车站新增3座框架桥，原设计接触网基础重做方案未出。处理意见：一是由于新增3座框架桥为地方投资，引起接触网基础重新施做应纳入该3座框架桥工程项目；二是中铁二院根据地方委托，于2017年3月30日前完成接触网基础的重做方案报公司审查后实施。3 .成贵铁路全线

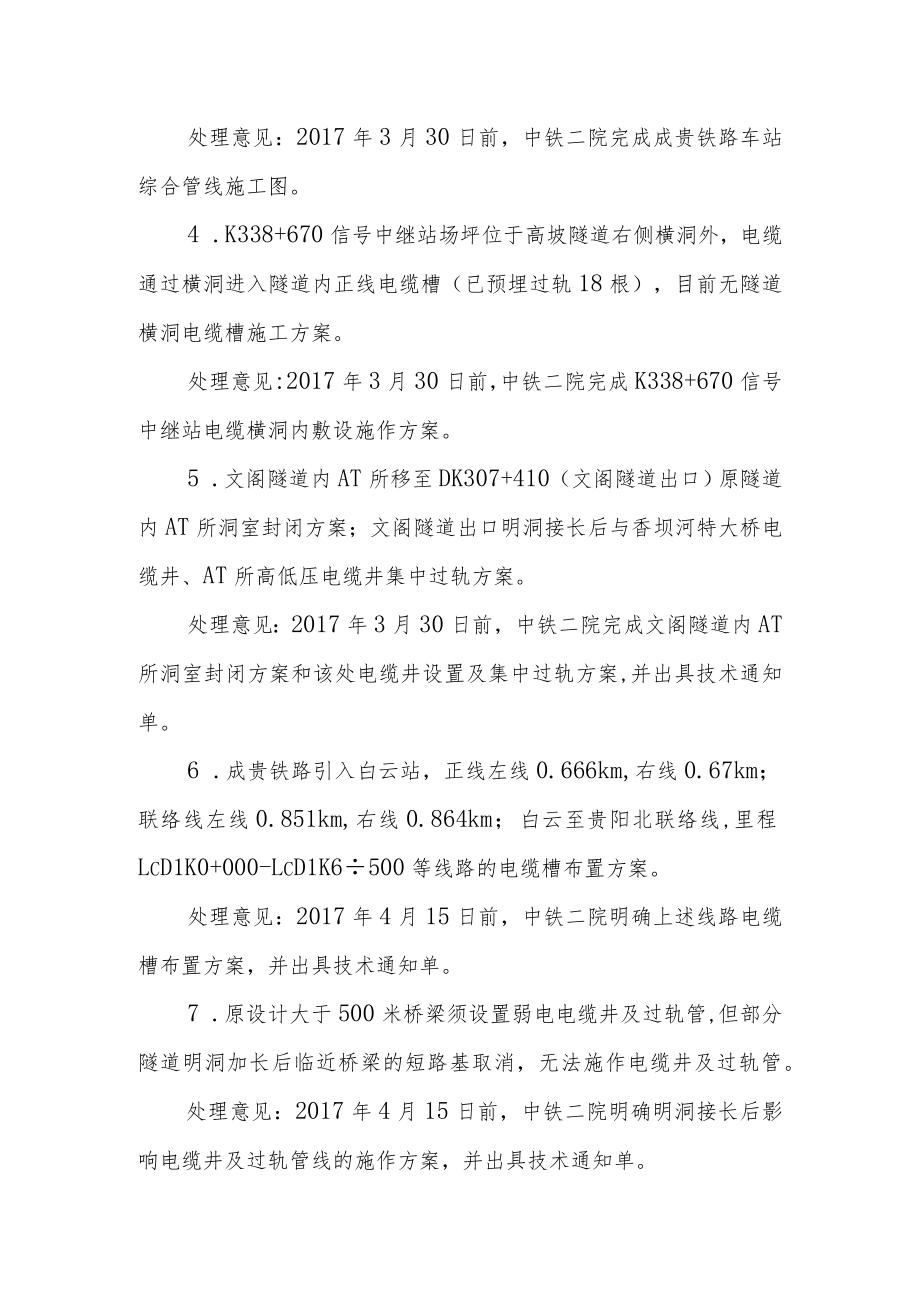

3、无车站综合管线施工图。处理意见：2017年3月30日前，中铁二院完成成贵铁路车站综合管线施工图。4 .K338+670信号中继站场坪位于高坡隧道右侧横洞外，电缆通过横洞进入隧道内正线电缆槽（已预埋过轨18根），目前无隧道横洞电缆槽施工方案。处理意见:2017年3月30日前，中铁二院完成K338+670信号中继站电缆横洞内敷设施作方案。5 .文阁隧道内AT所移至DK307+410（文阁隧道出口）原隧道内AT所洞室封闭方案；文阁隧道出口明洞接长后与香坝河特大桥电缆井、AT所高低压电缆井集中过轨方案。处理意见：2017年3月30日前，中铁二院完成文阁隧道内AT所洞室封闭方案和该处电缆井设置及集中过轨

4、方案,并出具技术通知单。6 .成贵铁路引入白云站，正线左线0.666km,右线0.67km；联络线左线0.851km,右线0.864km；白云至贵阳北联络线,里程LcD1K0+000-LcD1K6500等线路的电缆槽布置方案。处理意见：2017年4月15日前，中铁二院明确上述线路电缆槽布置方案，并出具技术通知单。7 .原设计大于500米桥梁须设置弱电电缆井及过轨管,但部分隧道明洞加长后临近桥梁的短路基取消，无法施作电缆井及过轨管。处理意见：2017年4月15日前，中铁二院明确明洞接长后影响电缆井及过轨管线的施作方案，并出具技术通知单。8 .DlK392+595615因横通道移位后增加的变压器洞

5、室无施工图。处理意见：2017年3月30日前，中铁二院隧道专业完成新增洞室施工图。二、监理单位1 .成贵5标大桥局菜坝岷江大桥支柱基础螺栓外露不符合设计要求，监理3标铁四院现场监理人员对该支柱基础签认的报检数据与现场实际不符，未到达验收条件。处理意见：监理单位对已报检数据与现场进行全面核查整改。2 .成贵12标十九局毕节隧道过轨管埋设错误，造成过轨管断裂，同时电力过轨管侵占排水沟。监理6标北京中铁诚业现场监理人员对技术标准把关不严，未能确保施工质量达到验收标准。处理意见：监理单位应加强施工图学习，严格按照设计技术标准对不符合质量要求的工程，要求施工单位返工或采取其他补救措施，以达到验收标准。3

6、 .成贵15标中铁二局一分部路基段贯通地线施工顺序错误，漏敷设贯通铜缆，监理8标华铁工程咨询监理对施工程序把关不严。处理意见：监理单位按施工程序跟班检查，对接口工程每道工序、每个部位进行质量检查和现场监督，并留取影像资料备查。三、施工单位1 .电缆槽(1) 2标路基电缆槽位置偏移、4标越溪河大桥电缆槽不平影响电缆槽盖板安装。2标基础外边沿影响电缆槽盖板安装(CPIII号 047304)4标电缆槽不平影响电缆槽盖板安装越溪河大桥处理意见：施工单位按铁路路基电缆槽通路(2010)8401进行整改，确保电缆槽盖板安装位置。(2) 1标五通岷江大桥钢桁梁与现浇梁电缆槽过渡问题。1标五通岷江大桥5标菜坝

7、岷江大桥处理意见：参照右图菜坝岷江大桥施作方案，或采用过渡SMC复合槽进行衔接。2 .隧道洞室过轨管线(1) 6标福汉隧道过轨管无防护措施、12标毕节隧道过轨管侵占水沟、管材损坏。6标福汉隧道12标毕节隧道处理意见：施工单位采用封堵等防护措施进行整改，过轨管严禁侵占水沟，监理单位旁站留影像资料备查。(2) 2标石柱山隧道过轨管、9标天棚隧道进口电缆井内过轨管未预留钢丝。2标石柱山隧道未预留钢丝9标天棚隧道进口电缆井处理意见：每根管线预留2根钢丝，由施工单位补齐。(3) 13标长坡隧道口电缆井内过轨管外露过长，不便于后续电缆穿管施工。13标长坡隧道口电缆井处理意见：过轨管按与电缆井内壁平齐进行切

8、割，并打磨消除毛刺，避免后续施工刮伤电缆。(4) 14标观音山隧道(高瓦斯隧道无照片)过轨管线间距不符合施工图要求。处理意见：施工单位严格按照成贵施隧附06中的过轨布置图进行整改，监理单位旁站留影像资料备查。(5) 15标打鼓寨隧道电力过轨管管径采用中IOO钢管,设计为150钢管，且管口堵塞。处理意见：施工单位按设计标准进行整改，监理单位旁站留影像资料备查。3 .综合接地(1)1标白竹山一号隧道接地端子未标识或不规范。接地端子标识不规范标准接地端子标识处理意见：按照成贵公司下发的综合接地贯通地线敷设作业指导书的相关要求进行标识。(2) 6标福汉隧道距隧道口顶部2m处未设置接地端子。处理意见：按

9、照成贵施隧附01-38说明补充接地端子，即接地端子按隧道口2m预埋第一处，隔5m预留第二处，此后隔50m重复预留两处。(3) 14标D3K439+650、15标D3K455+750路基段接触网基础田野侧接地端子外露过长，影响电缆槽盖板安装。接触网差程：Rk匕&J 号56-53- 号:Wu714标 D3K439+65015标 D3K455+750处理意见：施工单位按设计标准进行整改，以满足电缆槽盖板安装位置。(4) 15标一分部路基段(DK443+972.4DK466+785,约4.7krn)未按施工顺序敷设贯通地线。处理意见：施工单位按铁路综合接地系统(通号2016)9301)敷设贯通地线，监

10、理单位做好接地电阻测试及影像资料备查。(5) 16标DK504+782路基段接地端子压接不符合设计要求。16标DK504+782错误连接方法正确的连接方法处理意见：施工单位按铁路综合接地系统(通号2016)9301)采用L型连接件进行连接，监理单位做好接地电阻测试及影像资料备查。(6)部分邻近过渡电缆井的弱电电缆槽侧壁未设置供贯通地线分段测试用的接地端子。处理意见：根据通号2016)9301-32“路基与桥梁段过渡综合接地”及通号2016)9301-33“路基与隧道过渡段综合接地”要求，在邻近过渡段的弱电电缆槽侧壁处设置1个测试接地端子。其它综合贯通铜线连续铺设长度原则不少于1500米，特殊地

11、段不少于250米。4.接触网支柱基础、拉线基础(1)1标五通岷江大桥、14标金家寨大桥声屏障基础偏高，影响拉线安装。1标五通岷江大桥14标金家寨大桥处理意见：待四电施工单位进场后，根据现场接触网拉线安装条件进行整改。(2)5标菜坝岷江大桥支柱基础螺栓外露过短(120mm)、9标长秧田大桥左侧支柱基础螺栓外露过长(23Omm),不满足2190mm(01+5m)的设计要求。5标菜坝岷江大桥DK132+339.5259标长秧田大桥左侧DK254+900处理意见：施工单位联系设计，于3月30日前上报处理方案。返工过程中监理单位旁站留影像资料备查。(3) 5标9#路基电缆槽放样位置错误，造成接触网基础田

12、野侧损坏，部分露筋。D2K135+695750处理意见：施工单位按照设计图纸整改，监理单位旁站留影像资料备查。(4) 5标菜坝岷江大桥支柱基础预埋钢板锈蚀后，采用涂刷一层防锈漆的处理方式不满足设计要求。处理意见：监理3标组织施工单位、供货厂家进行整改,整改方案报公司安质部、物资部批准后实施。(5) 6标南广河特大桥D1K152+747.456存在支柱基础的钢筋与螺栓焊接问题，破坏了防腐层、影响了螺栓强度，存在安全隐患。6标南广河特大桥支柱基础处理意见：桥梁段预留基础严禁钢筋与螺栓焊接，施工单位按照施工图进行整改，由监理单位旁站留影像资料备查。(6) 7标长宁河大桥拉线基础、11标兰家坡大桥硬横

13、跨基础等存在缺筋、钢筋型号错误、预留钢板外露问题，未按施工图进行施做，存在安全隐患。7标长宁河大桥拉线基础7标长宁河大桥支柱基础11标兰家坡大桥硬横跨基础处理意见：施工单位按照施工图进行整改，监理单位旁站并留影像资料备查。(7) 7标22#路基接触网支柱基础两次分层浇筑，不满足接触网支柱H型钢柱基础图(成贵施网507-VI)“四.施工注意事项第6条清孔后置入钢筋笼立即连续灌注混凝士,一个基础一次灌注完毕”的要求。处理意见：施工单位按照施工图进行整改，监理单位旁站并留影像资料备查。(8)新街车站2号中桥DK262+187.55线间支柱基础限界3.45m,不满足设计3.15m要求。处理意见：施工单

14、位按照施工图进行整改，监理单位旁站并留影像资料备查。(9) 13标30#路基拉线基础螺栓未涂黄油进行防腐。13标30#路基处理意见：施工单位对每根螺栓清理干净后均匀涂抹黄油防腐，螺栓采用外套管进行防护。(10) 13标田坝特大桥现浇简支箱梁QJ-C基础加厚部分的尺寸不满足设计要求，无法保证后续电缆敷设空间。13标田坝特大桥错误基础14标贵毕特大桥正确基础处理意见：施工单位根据简支箱梁(现浇)QJ-C接触网局部加厚块布置图进行整改，监理单位旁站并留影像资料备查。(11) 14标路基段接触网支柱基础(DK443+680左侧)地脚螺栓弯钩未朝向基础中心，不满足设计要求。处理意见：施工单位严格按照接触

15、网支柱H型钢柱基础图(成贵施网507-VI)3.浇注时弯钩指向基础中心”的要求进行整改，监理单位旁站留影像资料备查。(12) 15标DK447+991DK448166路基段拉线基础、支柱基础混凝土浇注时，模具边沿杂质未清理，影响基础外观质量。支柱基础拉线基础处理意见：施工单位严格按照接触网支柱H型钢柱基础图(成贵施网507-VI)要求进行整改，监理单位旁站留影像资料备查。(13) 16标白云站左线特大桥、右线特大桥各1处接触网支柱基础侵占通信电缆沟、造成电缆无法铺设。处理意见：施工单位联系设计，按设计要求进行整改。5.其他10标茨菇山大桥护栏螺栓防护及16标路基段预留贯通地线沟槽采用统一模具等施工质量及工艺较好，可供其他施工单位借鉴。9标桥护栏螺栓防护16标贯通地线沟槽预留
