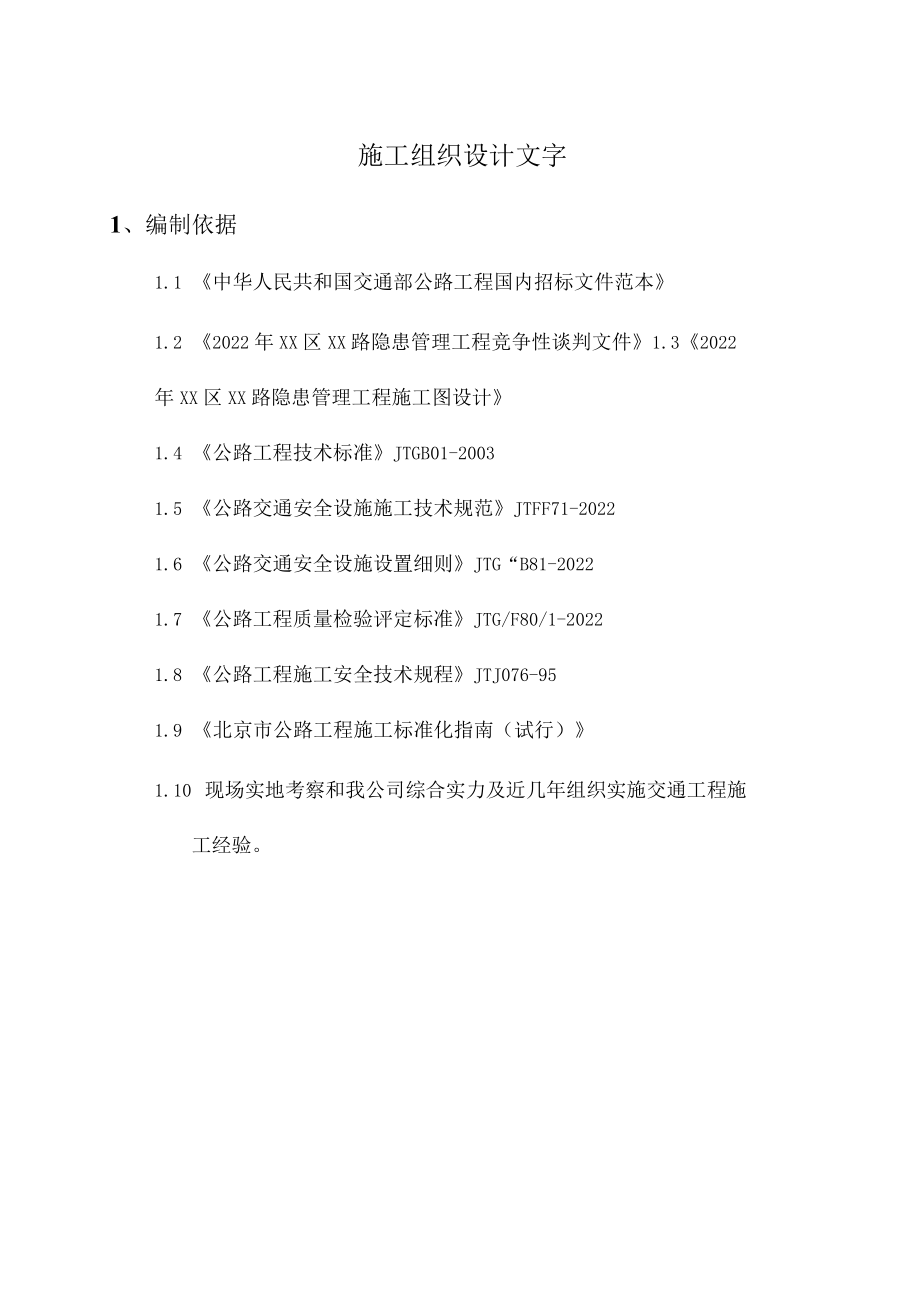

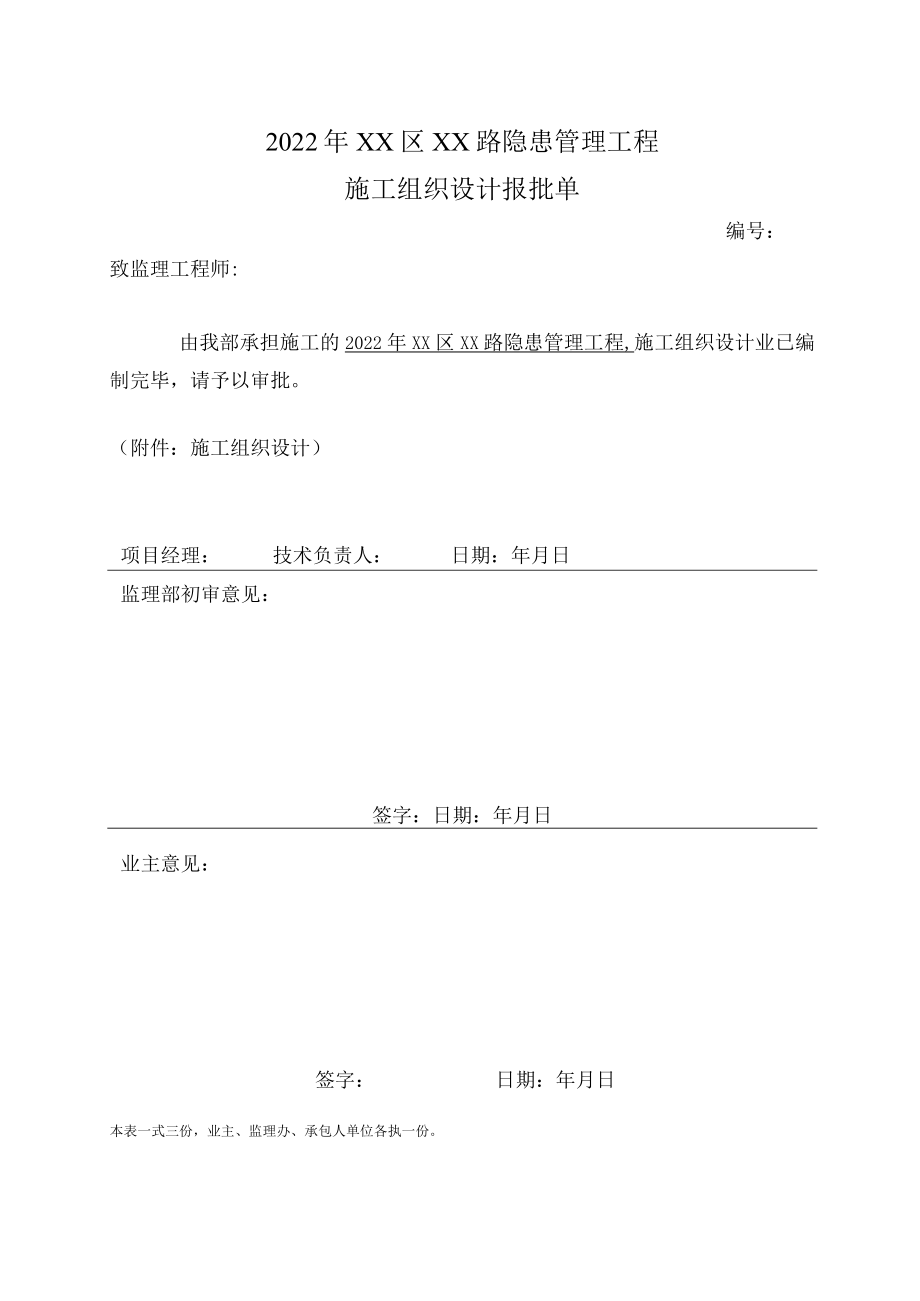

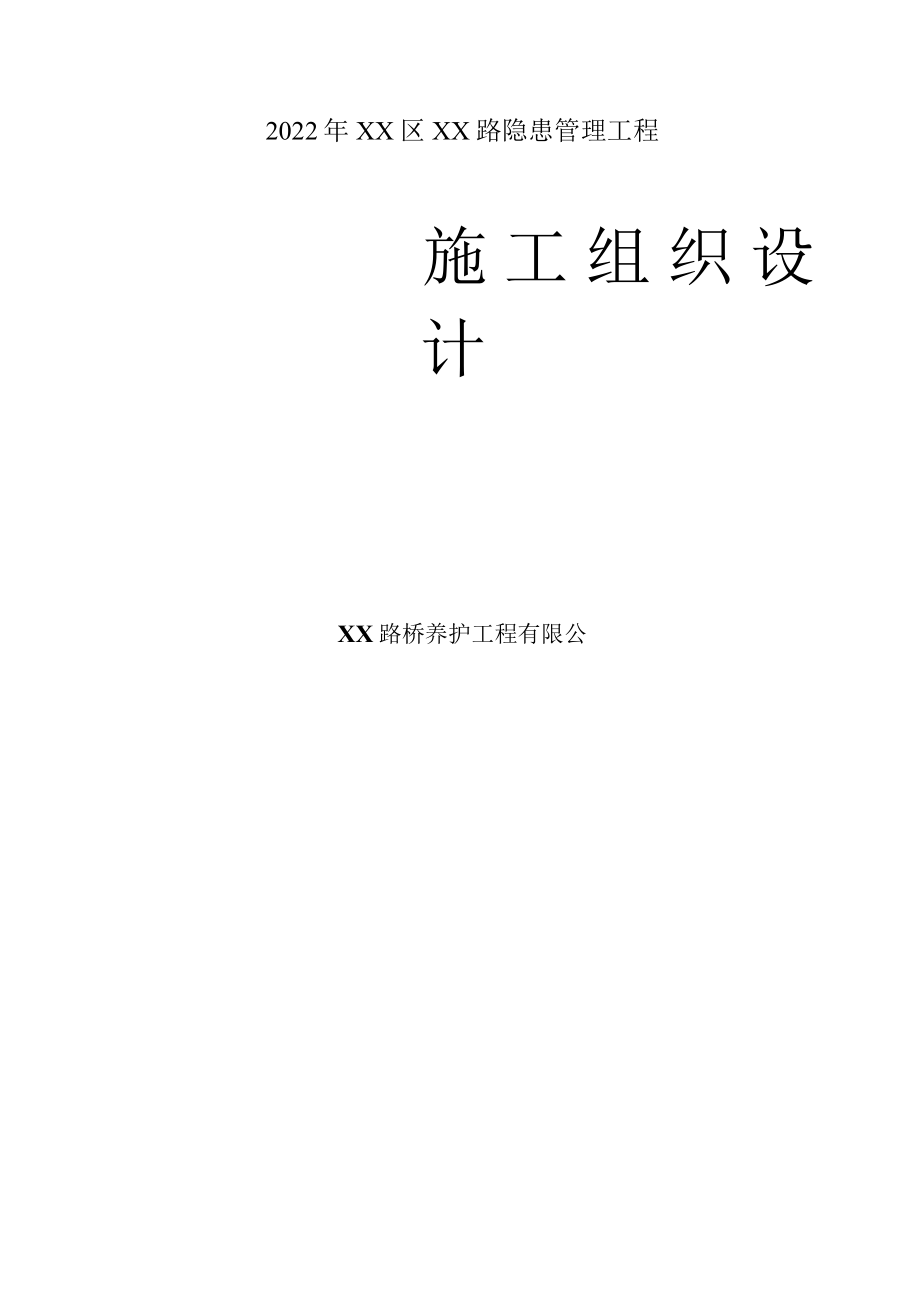

1、2022年XX区XX路隐患管理工程施工组织设计报批单编号：致监理工程师:由我部承担施工的2022年XX区XX路隐患管理工程,施工组织设计业已编制完毕，请予以审批。（附件：施工组织设计）项目经理：技术负责人：日期：年月日监理部初审意见：签字：日期：年月日业主意见：签字：日期：年月日本表一式三份，业主、监理办、承包人单位各执一份。2022年XX区XX路隐患管理工程施工组织设计XX路桥养护工程有限公施工组织设计文字1、编制依据1.1 中华人民共和国交通部公路工程国内招标文件范本1.2 2022年XX区XX路隐患管理工程竞争性谈判文件1.32022年XX区XX路隐患管理工程施工图设计1.4 公路工程技

2、术标准JTGB01-20031.5 公路交通安全设施施工技术规范JTFF71-20221.6 公路交通安全设施设置细则JTG“B81-20221.7 公路工程质量检验评定标准JTG/F80/1-20221.8 公路工程施工安全技术规程JTJ076-951.9 北京市公路工程施工标准化指南（试行）1.10 现场实地考察和我公司综合实力及近几年组织实施交通工程施工经验。2、工程概况XX路(S213)起于北京市安定门，止于延庆县四海镇，全长84公里，途径昌平区、XX区、延庆县3个区县。XX路XX段起于昌平、XX界点(K54+700),止于XX、延庆界点四海梁(K77+400),XX区内全长22.7公

3、里。与省市道怀长路、县道怀黄路相交，是北京城区通往北部山区的重要放射性道路。工程内容主要包括：版面波形护栏。本项目工程管理单位为北京市交通委员会路政局XX公路分局3、施工部署3.1 施工原则3.1.1 根据本工程时间紧、任务急等特点，合理划分施工区段，细致安排施工周期，促使工程全面展开。3.1.2 积极响应业主对合同工期的要求，合理安排工期。3.2 施工部署严格按有关合同工期的要求，合理安排本标段的各分项工程施工。我单位根据本工程施工设计图和业主的要求及对现场情况的调查，并参照以往类似工程的施工经验，优化配置各项资源，以确保甲方对本工程工期的要求，因此本工程的计划开工时间为：2022年6月14

4、日，计划开竣工日期：2022年7月13日，工程估计工期1个月。3.3 .施工准备3.3.1 施工组织机构情况公司组建项目部，按项目法组织施工，代表公司履行施工合同。项目部设置包括与业主管理单位相对应的职能部室和业务相关人员。具体承揽该工程的施工组织机构详见【施工组织机构框图】。施工组织机构框图主要管理人员：项目经理：张杰卿总工程师：苏海军财务负责人：杨玉莲施工负责人：张朝令安全员：曹磊332主要材料准备根据进度计划安排，提前进行单项工程材料核算，准备工程需要的质量优良的施工材料。施工材料波形梁护栏设施等必须提前加工定货及采购。提前选定材料的供应厂家，对厂家的资质、生产规模、生产工艺及质量控制手

5、段进行考核，并经监理工程师批准后方能进入施工现场。由于施工现场范围狭窄，不能在现场堆积储存大量的材料，施工前必须按计划做好材料调运工作。3.3.3主要机械设备准备为加快施工进度，保证工程工期，所有进场施工机械设备提前维修、保养，并做好调试。各种机械设备根据工程需要及施工进度计划安排适时进入现场，以确保工程需要。主要施工机械设备序号机械名称计划进场数量状态18t以上汽车吊3良好2发机电组6良好3电焊机2良好3.3.4施工用电、用水计划本工程用电量不大，经理部拟在四宝路附近村庄租用现有住房，生活用电可在项目部内解决，并自备发机电提供施工用电，保证现场电力供应不中断。项目生活用水在项目部院内解决，现

6、场配备1台水车，用以施工现场用水和洒水降尘。335项目部驻地建设我公司的前身为公路养护公司，长期进行京加路、滦赤路、宝碾路、四宝路、琉辛路等养护工作，时常进行高速公路的交通工程设施修复、新建工作，对于交通设施施工非常有经验。我公司将安排拟组建的项目经理部开始运作由项目经理负责人员协调、分工。同时对项目部所在位置进行选址和基础设施建设，保证在监理工程师下达指令后所有人员全部到位，能立刻进场。项目经理部位置拟在XX路附近的村庄租用现有住房，不需暂时占地。3.4 技术准备3.4.1 熟悉施工图纸和有关文件施工进场后，项目经理部即将组织全体施工人员对施工图纸和资料进行学习和自审，做到心中有数，发现问题

7、必须在设计交底和图纸会审中提出并予以解决。342复查和了解施工现场施工进场后，项目经理部组织人员复查和了解施工现场的水源、电源、料源、交通运输、通信联络、环境保护等情况；对地下设施复查清晰，并在施工中采取保护措施，防止破坏。3.4.3 编制施工组织设计根据设计文件、现场条件，施工顺序及相互关系以及工期要求编制施工组织设计，且内容要全面；施工过程中采用新技术、推行新工艺，对于关键工序、技术难题，要组织技术研究分析，并予以解决。3.4.4 技术交底技术交底包括施工图纸交底、施工技术措施交底和安全技术交底等。确保把设计要求、施工技术要求和质量标准认真贯彻和落实到基层以至施工现场每位工作人员的关键；且

8、要按工序以书面形式进行，并且做到交底内容的通俗化，保证施工人员能够理解；3.5 施工进度计划351总体工期目标计划工期：2022年6月14日至2022年7月13日，总工期1个月。352阶段性工期控制为顺利完成总工期的目标，工程中分三个阶段进行阶段性工期控制。第一阶段:施工准备阶段，2022年6月16日2022年6月17日进行现场调查工作，图纸与现场相结合，配合业主和设计，确定分项施工范围和施工方法。根据施工计划提出精密的材料使用计划和机械使用计划，避免因材料供应或者机械配备上的问题延误工期。此阶段组织有关技术人员进行分析研究，制定有关技术措施，掌握关键工序的实施要领,同监理工程师对材料供应厂家

9、进行考察、优化筛选，考察合格后及时与厂家签订定购合同，确保材料供应及时、保质保量。第二阶段:施工阶段，2022年6月18日2022年7月9日1、完成波形梁钢护栏分项工程施工工作；在各分项工程进行的同时，完成自检验收工作，并及时向监理工程师报检。第三阶段:竣工验收阶段,2022年7月9日-2022年7月13日根据业主和监理要求完成竣工资料、竣工结算的编制、清理现场、交工验收工作。4、主要项目施工方案、施工方法和各分项工程的施工顺序4.1 钢护栏立柱放样4.1.1 立柱应根据设计图纸进行放样，并以桥梁、通道、涵洞、立交、平交等为控制点，进行测距定位，可利用调整段调节间距，并利用分配方法处理间距零头

10、数。4.1.2 为准确放样和保证护栏的线形，隔段进行桩号复核和闭合。4.1.3 立柱放样后，应调查每根立柱位置的地表状态，如遇地下通讯管线、泄水等，或者涵洞顶部埋置深度不足时，应调整某些立柱的位置，改变立柱固定方式。4.2 钢护栏立柱安装4.2.1 立柱采用混凝土浇筑法埋设。4.2.2 设置于构造物中的护栏立柱，施工普通在结构物施工时已做好碎基础。采用预留孔基础时，应先清除孔内杂物，吸干孔内积水，将化好的沥青在孔底涂一遍，然后放入立柱，控制好标高。即可在立柱周围注砂。在灌砂时一定要保持立柱的正确位置和垂直度。把砂振实后，即可用沥青封口，防止雨水漏入孔内。423立柱安装就位后，立柱竖直度由水准器

11、进行校正，其水平方向和竖直方向形成平顺的线形，护栏连接螺栓中心相对路缘石顶面的平均高度为60cm,做好自检记录。4.2.7 渐变段的端部护栏施工时，应按设计规定的坐标严格控制其立柱位置，注意抛物线形。4.3 防阻块安装防阻块能防止立柱阻拌车轮，避免护栏局部受力和碰撞时车辆减速，因此，应保证使其准确就位，在安装调整之前，即可安装防阻块，防阻块通过连接螺栓固定于立柱之间，最后把波形梁装上并进行统一调整。4.4 波形梁安装4.4.1 波形梁安装时，通过拼接螺栓相互拼接，并由连接螺栓固定于立柱或者横梁上。波形梁拼接方向是安装的关键，施工时保证搭接方向应与行车方向一致。拼接如下图：料*t行车方向波形梁拼

12、接方向示意图4.4.2 波形梁在安装过程中应不断进行调整，因此连接螺栓及拼接螺栓不宜过早拧紧，以便在安装过程中利用波形梁的长圆孔及时进行调整，使其形成平顺的线形，避免局部凹凸。4.4.3 安装时波形梁顶面应与道路竖曲线相协调。并检查护栏的线形，当确定线形比较直顺和流畅时，方可最后拧紧螺栓。4.5 波形梁钢护栏起、终端头安装路侧护栏开口处应安装端头梁并进行锚固。端头锚固主要包括钢丝绳锚固件及混凝土基础。在端部基础混凝土设计强度达到50%以后，方可拧紧螺栓或者固定缆索。4.6 质量检验1)、基本要求波形梁钢护栏产品应符合高速公路波形梁钢护栏(JT/T281-1995)的相关规定。护栏立柱、波形梁、

13、防阻块及托架的安装应符合设计和施工的要求。(3)波形梁护栏的端头处理及桥梁护栏过渡段的处理应满足图纸要求。2)、检查项目波形梁钢护栏检查项目见表【波形梁钢护栏检查项目】。3)、外观鉴定(1)焊接钢管的焊缝应平整，无焊渣、突起。构件镀锌层表面应均匀完整、颜色一致，表面光滑、不得有流挂、滴溜或者多余结块。镀件表面应无漏镀、露铁、擦痕等缺陷。(2)直线段护栏不允许有明显的凹凸、起伏现象，曲线段护栏应圆滑顺畅，与线形协调一致。中央分割带开口端护栏的抛物线应与设计图相符。(3)波形梁板搭接方向正确，搭接平顺，垫圈齐备，螺栓紧固。(4)防阻块、托架、端头的安装与图纸相符，安装到位，无明显变形、扭转、倾斜现

14、象。(5)波形梁板和立柱不得现场焊割和钻孔。(6)立柱及柱帽安装坚固，顶部无明显塌边、变形、开裂等缺陷。4.5各分项工程施工顺序进场后首先进行波形梁护栏立柱的放样及安装，然后进行波形梁的安装。按平行、流水作业相结合方法组织施工。5、质量体系及保证措施5.1 质量目标本工程项目施工质量必须达到公路工程质量检验评定标准规定的合格等级。5.2 质量保证体系保证体系由项目经理负责，项目总工组织实施，项目部设专职质检工程师，作业队设专职质量员负责现场检查，形成项目部、作业队二级管理的质量保证体系。具体详见【质量保证体系框图】。5.3 质量保证措施5.3.1 建立健全施工现场项目经理部的质量保证系统，坚持

15、质量第一的指导思想，对质量工作实行统一组织，统一指挥，统一管理，做到领导挂帅，分工明确，各负其责。532在施工的全过程中，加强进货检验和试验，过程检验和试验，最终检验和试验的质量控制程序，以确保质量目标的实现。5.3.3 建立质量奖罚制度，做到奖优罚劣，运用经济手段，保证施工质量和质量目标的实现。534针对本工程特点，加强对重点部位、重点项目和技术难点及薄弱环节的施工质量控制，抓检查抓落实，做到质检员持证上岗。对质量通病采取“预先控制”并落实到控制负责人，从而确保每道工序合格达标，每单项工程合格达标。5.3.5 加强对施工全过程中使用的各种原材料、半成品做好各种内业资料及质量记录的填写采集、整理归案工作，做到真实、齐全准确。对工程中使用的钢板、立柱、铝板、反光膜等按ISO9001：2000标准要求选择合格的厂家同时，做好各种材料的进场验收及标识工作，不合格的原材料、半成品禁止在工程中使用。5.3.6 严格执行施工技术规范和质量标准，认真按有关监理程序办事，同驻地监理，监督及管理部门人员积极配合，加强内部自检验收和基础管
