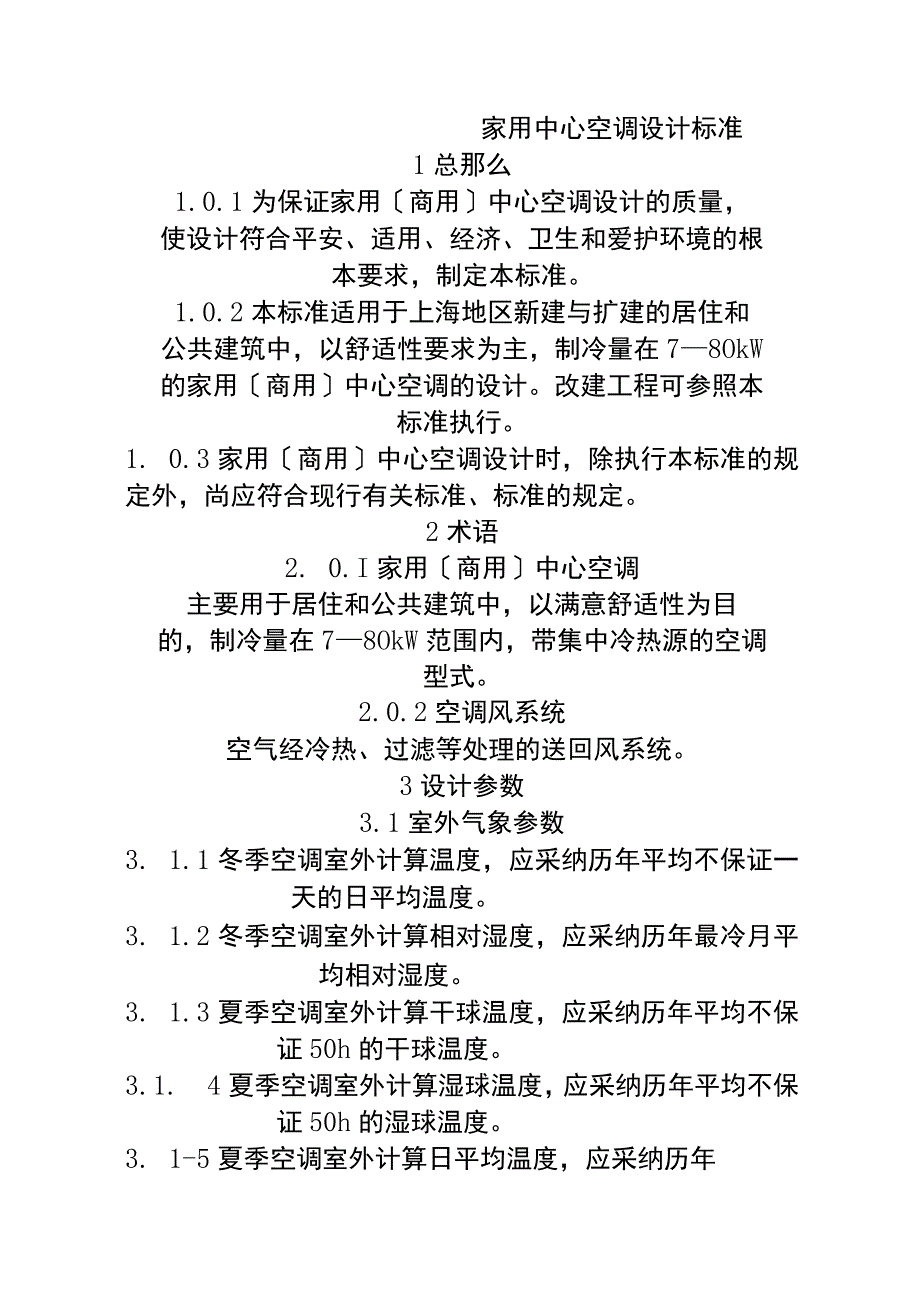

1、家用中心空调设计标准1总那么1.0.1为保证家用商用中心空调设计的质量，使设计符合平安、适用、经济、卫生和爱护环境的根本要求，制定本标准。1.0.2本标准适用于上海地区新建与扩建的居住和公共建筑中，以舒适性要求为主，制冷量在78OkW的家用商用中心空调的设计。改建工程可参照本标准执行。1. 0.3家用商用中心空调设计时，除执行本标准的规定外，尚应符合现行有关标准、标准的规定。2术语2. 0.I家用商用中心空调主要用于居住和公共建筑中，以满意舒适性为目的，制冷量在78OkW范围内，带集中冷热源的空调型式。2.0.2空调风系统空气经冷热、过滤等处理的送回风系统。3设计参数3.1室外气象参数3. 1

2、.1冬季空调室外计算温度，应采纳历年平均不保证一天的日平均温度。3. 1.2冬季空调室外计算相对湿度，应采纳历年最冷月平均相对湿度。3. 1.3夏季空调室外计算干球温度，应采纳历年平均不保证50h的干球温度。3.1. 4夏季空调室外计算湿球温度，应采纳历年平均不保证50h的湿球温度。3. 1-5夏季空调室外计算日平均温度，应采纳历年平均不保证5天的日平均温度。3. 1.6冬季室外平均风速，应采纳累年最冷三个月各月平均风速的平均值。3. 1.7夏季室外平均风速，应采纳累年最热三个月各月平均风速的平均值。3. 1.8夏季太阳辐射照度，应依据当地的地理纬度、大气透亮度和大气压力，按7月21日的太阳赤

3、纬计算确定。3. 1.9一些主要城市的室外气象参数，应按?暖通空调气象资料集？中“室外气象参数采纳。3. 2室内空气质量3. 2.1冬季空调室内计算参数，应符合以下规定：温度18-22人员常常活动范围内风速不大于O.4m/s当无协助热源时，冬季室外空调计算温度采纳5o3. 2.2设计集中采暖时，冬季室内计算温度，应依据房间的用途，按以下规定采纳：1 .民用建筑的主要房间，宜采纳1620；2.协助房间，不宜低于以下数值：浴室25更衣室23托儿所、幼儿园、医护室20盥洗室、厕所12办公用室163.2.3夏季空调室内计算参数，应符合以下规定：温度24-28C相对湿度不大于65%人员常常活动范围内风速

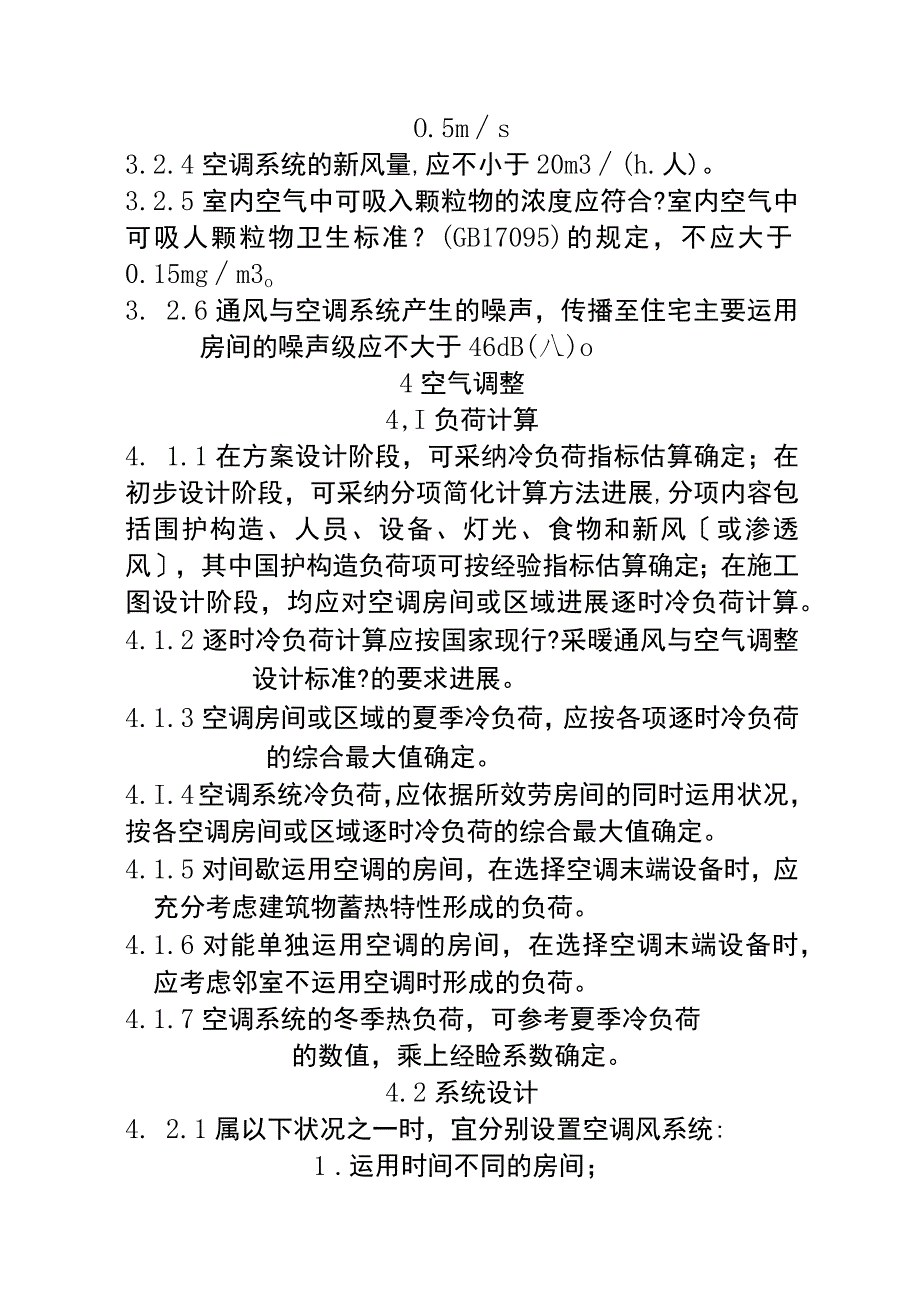

4、不大于O.5ms3.2.4空调系统的新风量,应不小于20m3(h.人)。3.2.5室内空气中可吸入颗粒物的浓度应符合?室内空气中可吸人颗粒物卫生标准？(GB17095)的规定，不应大于0.15mgm3o3. 2.6通风与空调系统产生的噪声，传播至住宅主要运用房间的噪声级应不大于46dB(八)o4空气调整4,I负荷计算4. 1.1在方案设计阶段，可采纳冷负荷指标估算确定；在初步设计阶段，可采纳分项简化计算方法进展,分项内容包括围护构造、人员、设备、灯光、食物和新风或渗透风，其中国护构造负荷项可按经验指标估算确定；在施工图设计阶段，均应对空调房间或区域进展逐时冷负荷计算。4.1.2逐时冷负荷计算应

5、按国家现行?采暖通风与空气调整设计标准?的要求进展。4.1.3空调房间或区域的夏季冷负荷，应按各项逐时冷负荷的综合最大值确定。4.I.4空调系统冷负荷，应依据所效劳房间的同时运用状况，按各空调房间或区域逐时冷负荷的综合最大值确定。4.1.5对间歇运用空调的房间，在选择空调末端设备时，应充分考虑建筑物蓄热特性形成的负荷。4.1.6对能单独运用空调的房间，在选择空调末端设备时，应考虑邻室不运用空调时形成的负荷。4.1.7空调系统的冬季热负荷，可参考夏季冷负荷的数值，乘上经睑系数确定。4.2系统设计4. 2.1属以下状况之一时，宜分别设置空调风系统:1 .运用时间不同的房间；2 .温度基数要求不同的

6、房间；3 .空气中含有异味、油烟或其他有害物质的房间；4 .负荷特性相差较大及同时分别需供冷与供热的房间或区域。4.2.2当房间舒适度要求较高时，宜采纳各个房间可进展室内温度独立限制的空调系统。4.2.3对于舒适度要求较高、人员较长时间逗留的场所，应实行保证新风量的措施。4.2.4有条件时，应优先采纳变频或具有节能效果的变容量限制的空调系统；变频设备产生的高次谐波强度应符合国家有关标准的规定。4. 2.5采纳分体多联空调系统时，应符合以下规定:1 .同一空调系统中，具有需同时分别供冷与供热的房间时，宜选择带有热回收的、能同时供冷与供热的空调系统；2 .同一空调系统的规模、制冷剂管道最大长度。设

7、备之间的最大高差、运行工况范围等，应符合设备性能的规定；3 .选择设备时，应依据室内外设计温度、制冷剂配管长度。室内外机的标称冷热量及该设备技术参数等进展计算修正；4 .空调系统制冷剂管道的管径、管材和管道配件应按生产厂技术要求选用，系统自控设备、制冷剂安排器等主要配件，均应由生产厂配套供应。4. 2.6采纳水环热泵空调系统时，应符合以下规定:1 .循环水水温直限制在1535;2 .循环水系统的冷却设备应通过技术经济比拟，确定采纳闭式或开式冷却水塔；当采纳开式冷却水塔时，宜设置中间换热器，由相互隔离的闭式循环水系统与开式冷却水系统组成；3 .协助热源的供热量应依据建筑物冬季白天和夜间负荷特性、

8、系统可回收内区余热等，经热平衡计算确定。4.2.7设有排风的空调系统，宜设置新风与排风系统的热回收装置。4.2.8空调水管路系统，宜采纳闭式循环系统，并应考虑水的温度变更引起的热膨胀问题。4.2.9冷却塔的选用和设置应符合以下要求：1,冷却塔的进、出口水温柔循环水量，在夏季空调室外计算湿球温度条件下，应满意制冷机的要求;2.采纳旋转式布水器的冷却塔，运行时应有保证冷却塔冷却水量的措施；3,冷却塔应放置在通风条件良好、远离高温柔有害气体的地方，并应防止漂水和噪声对四周环境的影响；4.应采纳阻燃型材料制作的冷却塔，符合防火要求。4.3空气处理与分布4.3.I空调系统的新风和回风应经过滤处理。4.3

9、.2空调房间的空气分布，应依据室内温度参数、允许风速、噪声标准和空气质量等要求，结合房间特点、内部装修及设备散热等因素综合考虑。4.3.3高大空间的空调设计应符合以下要求：1 .空调负荷必需通过计算确定；2 .应留意气流组织的合理性；当采纳侧向送风时，回风口宜布置在送风口的同侧下方；当采纳双侧送风时，两侧相向气流尚应在生活区或工作区以上搭接；侧向多股平行射流应相互搭接；3 .应尽量削减非空调区向空调区的热转移，必要时，应在非空调区设置送排风装置。4 .空调系统的夏季送风温差，当送风高度不大于5m时，不宜大于10;当送风高度大于5m时，不宜大于15。4.3.4空调房间的空气循环次数不宜小于5h7

10、。4.3.5送风口的出口面风速，应依据风量、射程、送风方式、风口类型、安装高度、室内允许风速和噪声标准等因素确定。4.3.6回风口不应设在射流区或人员长时间停留的地点；采纳侧送风时，宜在送风口的同侧；条件允许时，可采纳集中回风或走廊回风，但走廊断面风速不宜过大。4. 3.7回风口的面吸风速度，宜按表4.3.7选用。表4.3.7回风口的面吸风速度回风口位置吸风速度(ms)房间上部房间下部不靠近人常常停留的地点时靠近人常常停留的地点时用于走廊回风时1.0-1.55设备、管道与布置5.1一般规定5.L1设备及管道材料的选择与布置，应符合国家现行标准、标准、条例和上海市政府发布的规定。5L2空调和通风

11、系统的送、回风、排风管道的防火阀及其感温、感烟限制元件的设置应按国家现行的？建筑设计防火标准？、？高层民用建筑设计防火标准?和上海市？民用建筑防排烟技术规程?执行。5. 2设备、材料选择5. 21应优先选用符合以下条件的空调设备：1 .采纳环境污染小的能源；2 .采纳环保型制冷剂；3 .能源利用效率高。5.2.2风管必需采纳不燃材料制作；当采纳复合材料风管时，其覆面材料必需为不燃材料，内部的绝热材料应为不燃或难燃BI级，且对人体无害的材料。5.2.3矩形风管的长边与短边之比不宜大于4：Io5.2.4冷凝水管宜采纳U-PvC管。5.3设备、管道布置5.31家用中心空调的室外机必需放置在通风良好、

12、平安牢靠的地方，严禁采纳钢支架和膨胀螺栓墙体安装。5. 3,2道路两侧建筑物安装的空调设备，其托板底面距室外地坪的高度不得低于2.5mo6. 3.3空调室外设备出风口的（冷、热）气流制止朝向相邻方的门窗，其安装位置距相邻方门窗不得小于以下距离：1 .制冷额定电功率W2kw的为3叫2 .制冷额定电功率2kw,且W5kw的为4m；3 .制冷额定电功率5kw,且WlOkw的为5m；4 .制冷额定电功率10kw,且W30kw的为6m。5.3.4空调冷凝水管应采纳间接排水方式。当凝水盘位于机组内负压区时，冷凝水出水口处必需设置存水弯。5.3.5空调冷凝6防腐与保温水水平管道应沿水流方向保持不小于0.5%

13、的坡度。5. 3.6外墙面上的空调冷凝水管应有组织地排放。6. 1防腐6.L1全部非镀锌铁件，须在除锈后刷防锈漆二度；非保温者再刷面漆二度。6L2采纳木质隔热材料时，该材料应经浸渍沥青防腐。6.2保温6. 2.1以下设备与管道应保温：1 .导致冷热量损失的部位；2 .产生凝聚水的部位。2.2设备与管道的保温，应符合以下要求：1.保温层的外外表不得产生凝聚水；2 .非闭孔性保温材料的外外表应设隔汽层和爱护层；3 .管道和支吊架之间，管道穿墙、穿楼板处，应实行防止“冷桥的措施。6.2.3设备和管道的保温应以?设备及管道保冷设计导那么？IGB/T15586)的防结露计算方法为根底，并考虑削减冷、热损

14、失和材料的价格因素，结合工程实际应用状况确定。6.2.4管道保温材料应采纳不燃和难燃材料。6.2.5穿越防火墙、变形缝两侧各2m范围内风管保温材料及风管型电加热器前后0.8m范围内的风管保温材料，必需采纳非燃材料。6.2. 6制冷剂管道的保温，应按厂家的施工技术要求进展。6.2.7运用温度在765C的冷热水管的保温，当采纳难燃型闭孔发泡橡塑时，厚度不得小于表6.2.7的规定。表6.2.7空调冷热水管橡塑保温最小厚度表保温厚度mm30323538414447室内DN20DN25-32DN40-50DN70-80DN100-150室外DN32DN40-50DN70-80DNlOO-125DN150

15、-200注：L仅适用于上海地区;2.难燃型泡沫橡塑绝热制品性能应符合GB/T177942019国家标准，且20C时，导热系数入W0.040W(m•K),湿阻因子不小于800o6. 2.8运用温度在765C的冷热水管的保温，当采纳离心玻璃棉绝热管瓦时，厚度不得小于表6.2.8的规定。表6.2.8空调冷热水管玻璃棉保温最小厚度温度保厚理3室内DN32DN40-70DN80-150DN200-400室外DN32DN32-40DN50-70DN80-125DN150-200注：1.仅适用于上海地区;2.离心玻璃棉绝热制品性能应符合GB/T13350-2000国家标准;20时，导热系数入0.042W(m̶
