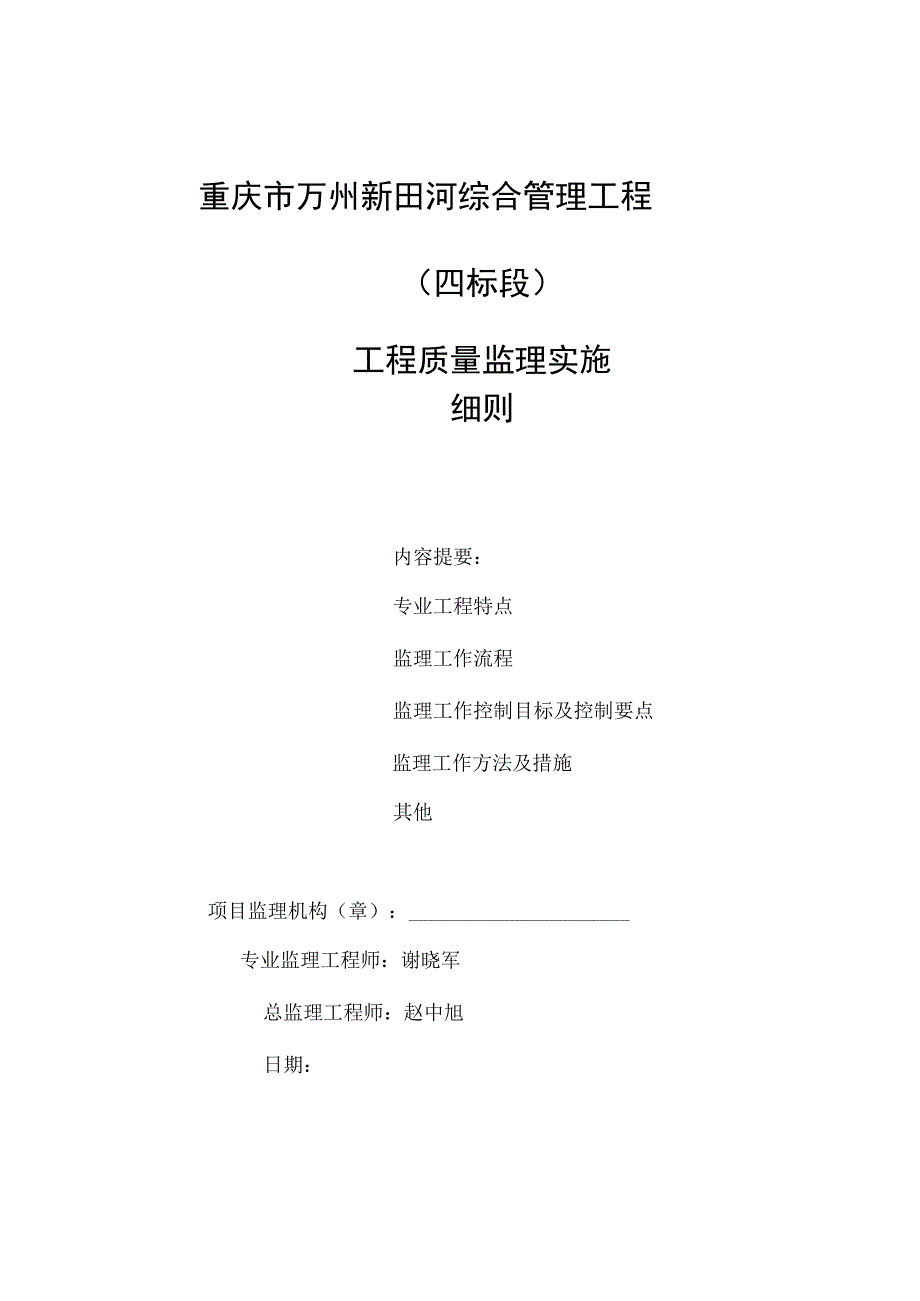

1、重庆市万州新田河综合管理工程（四标段）工程质量监理实施细则内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施其他项目监理机构（章）：专业监理工程师：谢晓军总监理工程师：赵中旭日期：一、专业工程的特点3二、监理工作流程4三、监理工作控制目标及控制要点14四、施工过程的进度控制18五、施工过程的投资控制18六、安全文明施工191.i、j!jul,I才日20工程监理实施细则一、专业工程的特点(一)工程概况新田河管理范围起点位于新田河下游出口拦河坝,终点位于上游盐井河熊家堡和油沙河幸家湾中桥.管理范围天然河道总长4319米,其中新田河长1956米,盐井河长1456米油沙河长

2、907米.管理后河道总长3824米,其中新田河长1641米,堤距70米,两侧堤顶宽30米;盐井河长1484米,堤距50米,两侧堤顶宽30米;油沙河长699米,堤距50米,两侧堤顶宽30米.新田河左岸堤线长918米,右岸堤线长922米;盐井河左岸堤线长150米,右岸堤线长1508米;油沙河左岸堤长694米,右岸堤线长649米.(二)监理工作依据1、委托监理合同、施工承包合同、招标文件及其他有关合同、协议书；2、己批准的监理规划、施工组织设计；3、设计图纸及有关的资料说明、技术要求等；4、有关建设工程相关法律、法规、规范及强制性标准等：(1)疏浚工程技术规范(SL17-90)(2)水工混凝土施工规

3、范(DL5144-2001)建设工程施工现场供电安全规范(GB50194-93);(4)建造机械使用安全技术规程(JGJ33-2001)(5)水利水电工程施工质量检验与评定规程(SLl76-2022)(6)水利水电建设工程验收规程(SL223-2022)混凝土结构工程施工质量及验收规范(GB50204-2002)(8)施工现场暂时用电安全技术规范(JGJ462005)(9)水利工程建设标准强制性条文(水利工程部份)(10)建造地基基础工程施工质量验收规范(GB502022002)（三）堤防工程施工质量评定与验收规程(试行)(SL239-1999)(12)水利水电工程土工布合成材料应用技术规范(

4、SI225-98)(13)水电水利工程施工测量规范(DITr5173-2003)(14)建设工程监理规范(GB50319-2000)(15)江苏省水利工程施工质量检验评定标准(2002)二、监理工作流程1、监理工作基本流程图本工程各分部工程均已完成并经验收合格限 期 整 改承包商准备竣工验收资料监理签认,承包商报业主申请验收补充完善监理提交质量评估报告、评定质量等级监理参加业主组织竣工验收质检站监督通过验收工程移交,进入保修期竣工资料、竣工图9、现场协调会议记要签发流程图三、监理工作控制目标及控制要点、围堰施工控制要点及目标1、因围堰为水中倒土,估计围堰沉降量较大,因此施工时须预留沉降量.2、

5、支河围堰顶宽3米,顶高程4米,迎水侧坡比1:3,背水侧坡比1:2.5,迎水侧采用袋装土压实,下垫土工布400g米2.3、主河围堰顶宽4米,顶高程3.5米,迎水侧坡比1:2.5,背水侧坡比1:2.距迎水侧顶面1米处打两排圆木桩（由20厘米,L%.0米,间距50厘米,挂竹帘片）,两排桩间距25米,纵向连接杆为2寸钢管,采用28（g50钢筋对拉.入原状土至少1.5米才庄顶高程4.00米.迎水侧采用袋装土压实,下垫土工布400g米2.4、围堰推土出水面后,须分层夯实,分层厚度为30厘米j（L45g/厘米3.、基础开挖控制要点及目标1）开挖前,必须做好测量放样工作,开挖必须符合图纸规定.2）开挖过程中，

6、时常校核测量开挖平面位置、水平标高、控制桩号、水准点和边坡调节等是否符合施工图纸要求.监理人有权随时抽验校核测量成果,或者进行联合校测.（三）、排泥场充填控制要点及目标1 .基本要求1）使用排泥场前应检查排泥场围堰的布置、填筑和退水口位置等是否符合设计要求.2）排泥场的周边应有截水沟,并保持与附近支河或者排水沟的畅通.排泥场的外坡应基本整齐、稳定.3）排泥场充填顶面（包括围堰高出部份）应符合设计要求,并整齐平整,退水口已填筑封闭.4）对邻近被淤排水沟或者支河应清淤,恢复至原标准.2 .质量检测内容和标准排泥场冲填完成后,排泥场的质量检测项目和标准序号项目允许偏差（厘米）检测频率检测工具和方法1

7、围堰顶面高程排泥50每单元随机测10点以上水准仪2场充填满后顶面平整度（10米XlO米范围）50fP单元随机测10处水准仪、钢卷尺3最高点与最低点之差120每单元随机测10组水准仪(四)、河道疏浚控制要点及目标1、开工前控制(1)疏浚施工方案审查(2)施工机械设备、人员的报审和检查(3)施工单位开工前对控制点、暂时水准点向监理报审,监理对控制点、暂时水准点进行复核.(4)开工前先清理河道内残留的障碍物,如块石、大体积混凝土、残桩等物.(5)参预本工程河道疏浚的作业船舶、运输船舶,均应取得相应的船舶证书、文书，挖掘机等施工机械须具备年检合格证,机驾等施工人员应持有相应船员证书,且均应在有效期内.

8、并在开工前报项目监理组备案.2、过程控制(1)以河道中心线每50米为一个检测断面,施工单位对每一个断面进行检测,监理单位抽检20%断面.(2)河道边坡宜采用阶梯形开挖,并掌握下超上欠、超欠平衡的原则,使超、欠面积比控制在11.5之间.水面以上的边坡有修整要求时,宜待水下开挖完成后,采用人工或者机械修整,以保持坡面的平整并符合设计.(3)根据设计标高控制河底宽度和抓土深度,相邻分界线处应重叠1/2抓斗宽度以上,防止形成欠挖土埋.(4)弃土和沿岸垃圾清除应符合施工组织设计要求.(五)、河道拓浚控制要点及目标1 .基本要求河道中心线、河底高程、宽度和边坡坡度应符合设计要求.河道边坡平整、稳定，河口线

9、、坡脚线整齐顺直,河底平整,滩面基本平整,无明显起伏,河道和支河交汇处的河坡应平顺连接.弃土区位置、范围、高度应符合设计要求.2 .质量检测内容和质量标准陆地机械河道开挖工程质量检测内容和质量标准序项目质量标准检测频率检测工具号(允许偏差)范围点数和方法1河道中心线摆布200厘米每单元每50米至少测1点，仟意5点以R用经纬仪和钢2河底程不大于+3.0厘米-20厘米平均值不高于设计高程每单元测23个断面每一个断面测5点以上卷尺用水准仪3河道底宽30厘米平均值不小于设计底宽每单元每50米至少测1处，任意4处以上恻量用钢卷尺4河道边坡局部坡比1：n(l5%),整体坡比不陡于设计值(1:n)每单元左、

10、右侧坡面任意测5点测量用坡度仪5难面、平台高程保持原地面高程或者设计每单元左、右侧任意测5点测量用水准仪6难面、平台宽度lHiuK设计宽度的2%每单元左、右侧坡面任意测5点测量用钢卷尺注:标有4为主要检测项目.(六)、混凝土施工控制要点及目标值1、前期准备(1)施工前应做好测量放样工作.测量放样工作的质量直接影响挡土墙的轴线线型、相邻压顶面高差及格展的线型好坏,所以测量工作在施工中就显得特别重要,测量人员应该要认真负责做好测放样工作,以保证挡墙的外观线型；(2)施工现场要建立标准养护室.同条件养护试块不能放在标准养护室内,否则视为无效试块.2、模板制作与安装(1)模板的制作应满足施工图纸的型状

11、及尺度要求.(2)模板安装过程中,应设置足够的暂时固定设施,预防模板变形和倾覆；(3)模板在每次使用前应将表面清除干净,并涂刷专用的模板隔离剂；3、原材料与配合比(1)碎石等原材料进场后,应及时向现场监理报审产品质量证明书,并在监理工程师的见证下,按规定取样送检,必须坚持先检验后使用、合格的材料方可用到工程上的原则.水泥进场必须有出场合格证,或者进场试验报告,并对品种、标号、包装、出厂日期等检查验收,并复查试验,按试验结果使用.(3)粗骨料最大粒径不得超过结构截面最小尺寸的1/4,且不得超过钢筋最小净距的34,含泥量不超过1%.(4)平均气温低于5时,碎配合比中应掺加适量的抗冻剂.(5)根据现

12、场骨料的含水率调整施工配合比.4、混凝土浇筑碎振捣时要快插与慢拨,布点均匀,切勿漏点,上下插动,层层扣搭,操作细致，达到密实;平板式-布点相互搭接应为20-50米米.硅浇筑应设专人用振捣棒振捣,振捣器必须有足够的备用量,以确保振捣的连续性,从而保证振捣质量.(3)浇筑时进行坍落度测定以及随机取样制作混凝土试块,而且应根据实际情况，留适量的同条件养护试块,并当场填写试块记录.注意凡到龄期的混凝土试块,要及时送到检测站检测.在一个工作班内,至少在混凝土浇筑地点检查坍落度两次,注意不允许施工混凝土的坍落度大于配合比设计给定的坍落度.(4)二次压面.在混凝土收水后,应安排专人及时对混凝土外露面进行二次

13、或者三次搓毛、压面.第一次收面时木工应及时拆除吊模用的埋入碎中的木撑子.(5)施工完成的碎应轴线通直、尺寸准确,模板拆除后应棱角方正、表面无明显气泡、砂线(主要是由于漏浆引起)、无蜂窝、麻面、露筋现象,发现超过相关要求应及时进行处理(包括返工重做)(6)施工完成后要及时对碎进行养护(有必要时需进行覆盖养护),以保证其表面湿润而有利于强度的增长；(7)施工完成后要注意碎的成品保护；5、混凝土养护混凝土浇筑完后,要按规定及时派专人覆盖塑料膜,压盖润湿麻袋草袋进行养护，达郅，早、强、够”的要求,普通情况下不得少于7天,以保持混凝土表面润湿状态,并认真做好养护记录.(七)、土方回填控制要点及目标1、监

14、理工程师应当核查回填土料是否符合下列要求:回填土的土质应符合设计要求,填土中不得含有淤泥、植物根茎等.回填时必须分层铺土和压实.2、建造物墙后2米范围内回填土宜用小型压实机具夯实,铺土厚度宜为15厘米20厘米.3、土料的含水量的检测方法是以手握成团,落地开花为宜.4、在摊铺土料前,核查是否有水平标高控制标志.5、观察基坑回填是否分层铺摊,每层虚铺厚度不大于30厘米,且无漏夯.6、每层回填土夯实后,是否按规范规定进行环刀取样,测定土的干密度,如果根据测验情况达不到设计要求,监理工程师应当要求补夯,再测验合格后方可进行上层的铺土工作.7、为使本工程回填土的质量能符合设计要求:设计压实度290（轻型击实标准）,必须对每层回填土的质量进行检验.监理方随时
