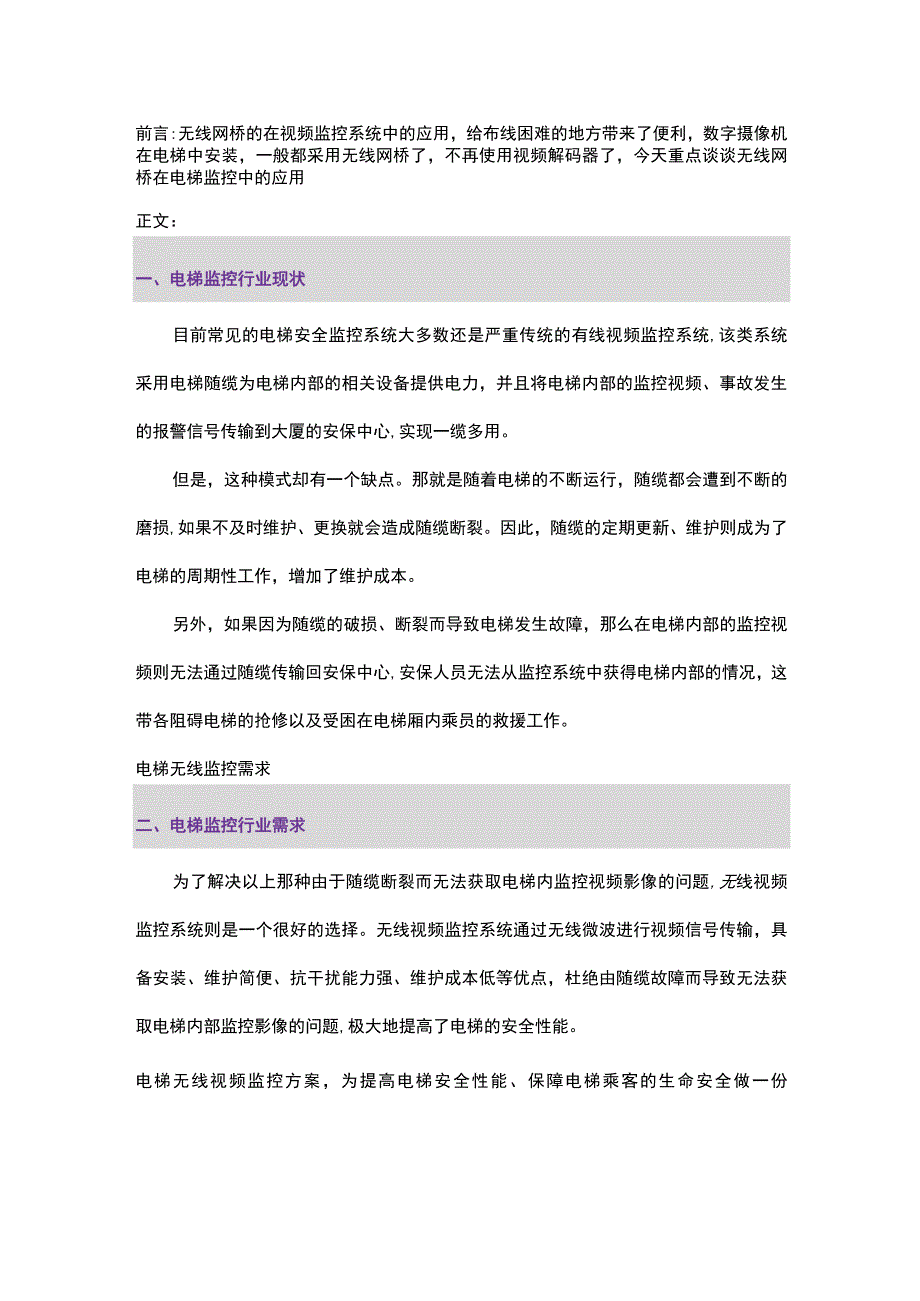

1、前言:无线网桥的在视频监控系统中的应用，给布线困难的地方带来了便利，数字摄像机在电梯中安装，一般都采用无线网桥了，不再使用视频解码器了，今天重点谈谈无线网桥在电梯监控中的应用正文：一、电梯监控行业现状目前常见的电梯安全监控系统大多数还是严重传统的有线视频监控系统,该类系统采用电梯随缆为电梯内部的相关设备提供电力，并且将电梯内部的监控视频、事故发生的报警信号传输到大厦的安保中心,实现一缆多用。但是，这种模式却有一个缺点。那就是随着电梯的不断运行，随缆都会遭到不断的磨损,如果不及时维护、更换就会造成随缆断裂。因此，随缆的定期更新、维护则成为了电梯的周期性工作，增加了维护成本。另外，如果因为随缆的破

2、损、断裂而导致电梯发生故障，那么在电梯内部的监控视频则无法通过随缆传输回安保中心,安保人员无法从监控系统中获得电梯内部的情况，这带各阻碍电梯的抢修以及受困在电梯厢内乘员的救援工作。电梯无线监控需求二、电梯监控行业需求为了解决以上那种由于随缆断裂而无法获取电梯内监控视频影像的问题,无线视频监控系统则是一个很好的选择。无线视频监控系统通过无线微波进行视频信号传输，具备安装、维护简便、抗干扰能力强、维护成本低等优点，杜绝由随缆故障而导致无法获取电梯内部监控影像的问题,极大地提高了电梯的安全性能。电梯无线视频监控方案，为提高电梯安全性能、保障电梯乘客的生命安全做一份贡献。以下为该电梯无线视频监控系统的

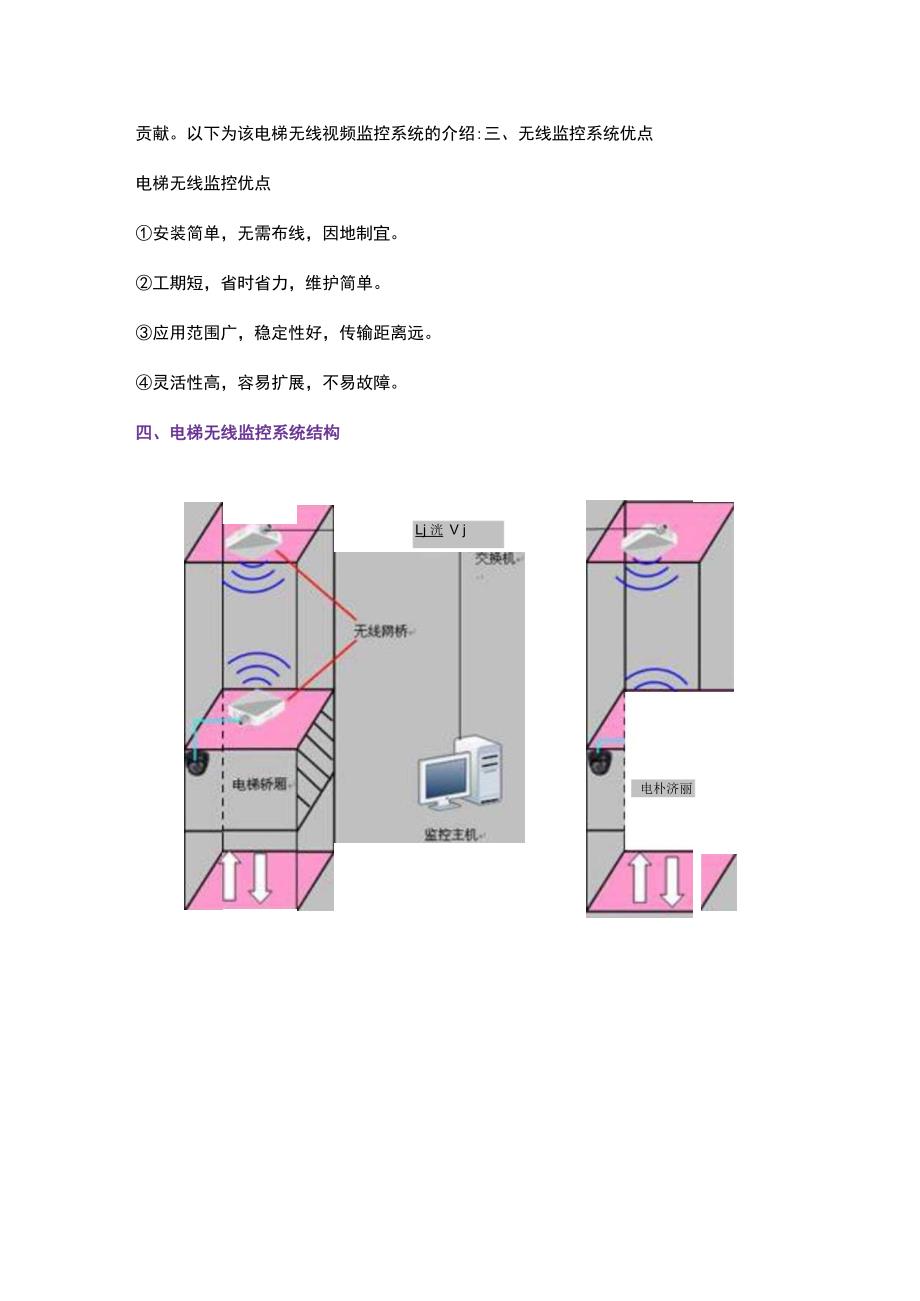

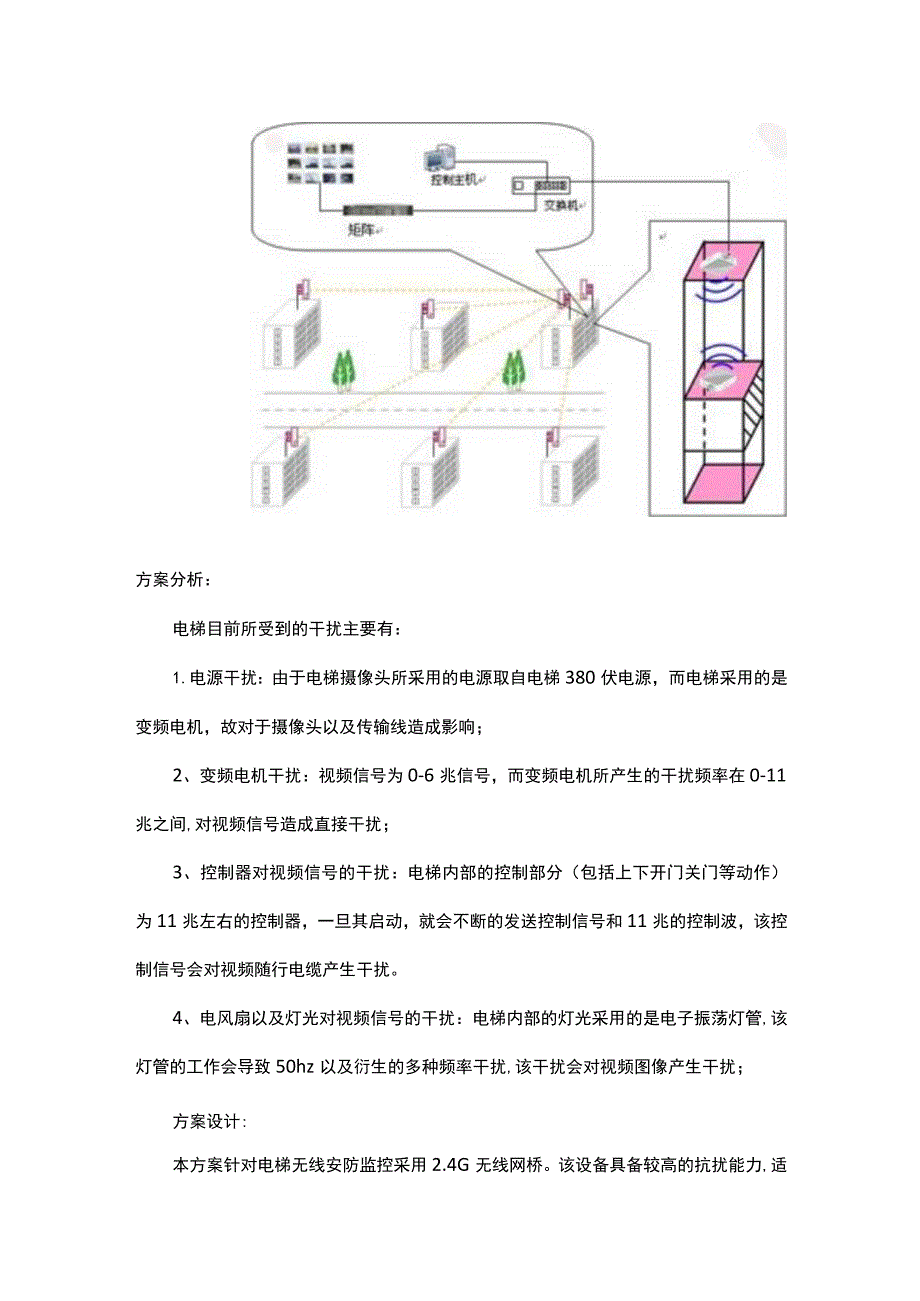

3、介绍:三、无线监控系统优点电梯无线监控优点安装简单，无需布线，因地制宜。工期短，省时省力，维护简单。应用范围广，稳定性好，传输距离远。灵活性高，容易扩展，不易故障。四、电梯无线监控系统结构Lj 洸 V j电朴济丽方案分析：电梯目前所受到的干扰主要有：1.电源干扰：由于电梯摄像头所采用的电源取自电梯380伏电源，而电梯采用的是变频电机，故对于摄像头以及传输线造成影响；2、变频电机干扰：视频信号为0-6兆信号，而变频电机所产生的干扰频率在0-11兆之间,对视频信号造成直接干扰；3、控制器对视频信号的干扰：电梯内部的控制部分（包括上下开门关门等动作）为11兆左右的控制器，一旦其启动，就会不断的发送控制信号和11兆的控制波，该控制信号会对视频随行电缆产生干扰。4、电风扇以及灯光对视频信号的干扰：电梯内部的灯光采用的是电子振荡灯管,该灯管的工作会导致50hz以及衍生的多种频率干扰,该干扰会对视频图像产生干扰；方案设计:本方案针对电梯无线安防监控采用2.4G无线网桥。该设备具备较高的抗扰能力,适应于电梯高清无线视频监控,达到优质的传输效果。前端将网桥发射端固定于电梯轿厢顶部,电梯内的视频信号通过网线传到轿厢顶部的发射端网桥；在电梯井顶部安装接收端无线网桥，然后接入后端存储设备即可完成整个电梯监控系统。
