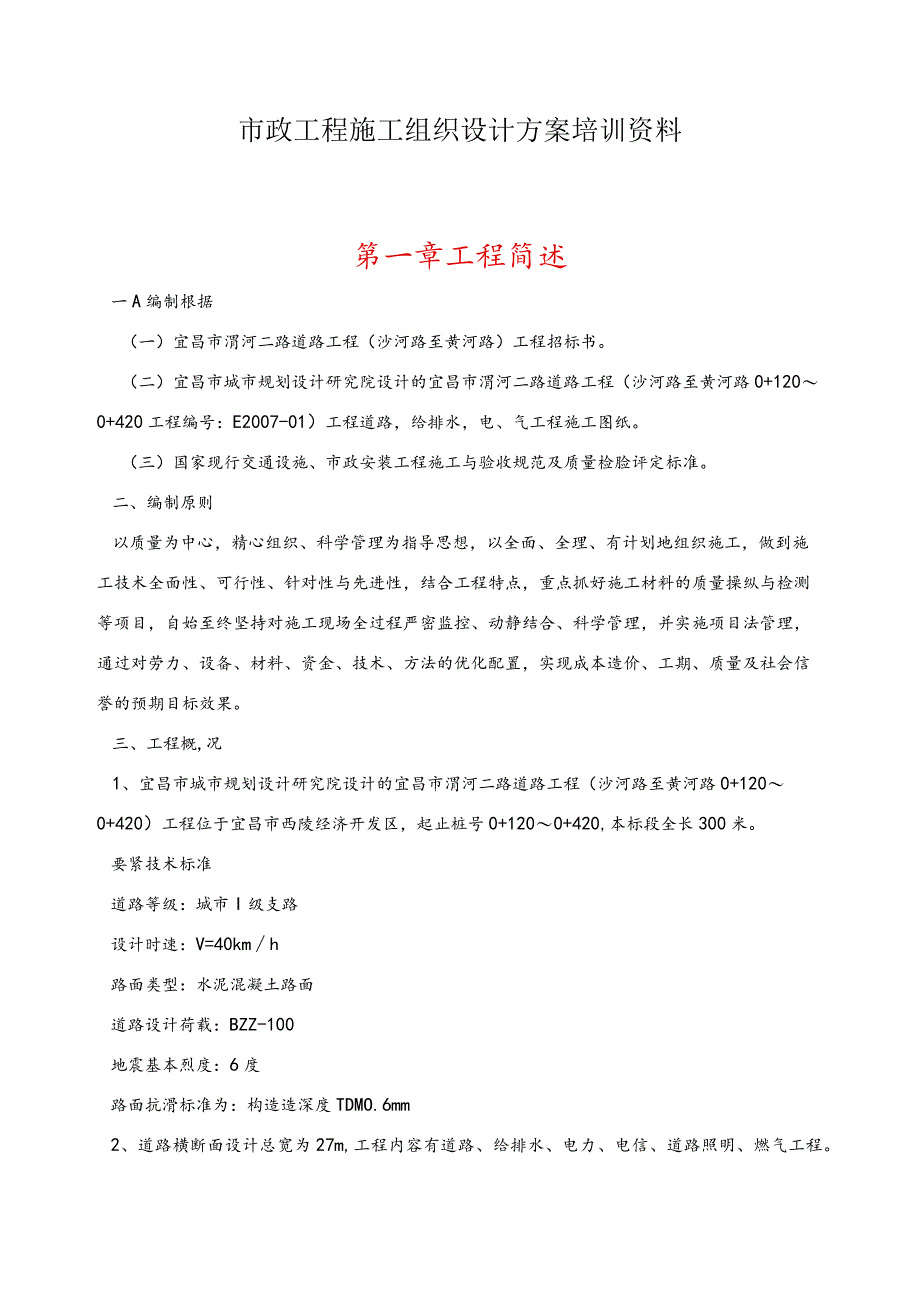

1、市政工程施工组织设计方案培训资料第一章工程简述一A编制根据（一）宜昌市渭河二路道路工程（沙河路至黄河路）工程招标书。（二）宜昌市城市规划设计研究院设计的宜昌市渭河二路道路工程（沙河路至黄河路0+1200+420工程编号：E2007-01）工程道路，给排水，电、气工程施工图纸。（三）国家现行交通设施、市政安装工程施工与验收规范及质量检脸评定标准。二、编制原则以质量为中心，精心组织、科学管理为指导思想，以全面、全理、有计划地组织施工，做到施工技术全面性、可行性、针对性与先进性，结合工程特点，重点抓好施工材料的质量操纵与检测等项目，自始至终坚持对施工现场全过程严密监控、动静结合、科学管理，并实施项目

2、法管理，通过对劳力、设备、材料、资金、技术、方法的优化配置，实现成本造价、工期、质量及社会信誉的预期目标效果。三、工程概,况1、宜昌市城市规划设计研究院设计的宜昌市渭河二路道路工程（沙河路至黄河路0+1200+420）工程位于宜昌市西陵经济开发区，起止桩号0+1200+420,本标段全长300米。要紧技术标准道路等级：城市I级支路设计时速：V=40kmh路面类型：水泥混凝土路面道路设计荷载：BZZ-100地震基本烈度：6度路面抗滑标准为：构造造深度TDMO.6mm2、道路横断面设计总宽为27m,工程内容有道路、给排水、电力、电信、道路照明、燃气工程。其道路横断面构成为：1.0m土路基+3.5m

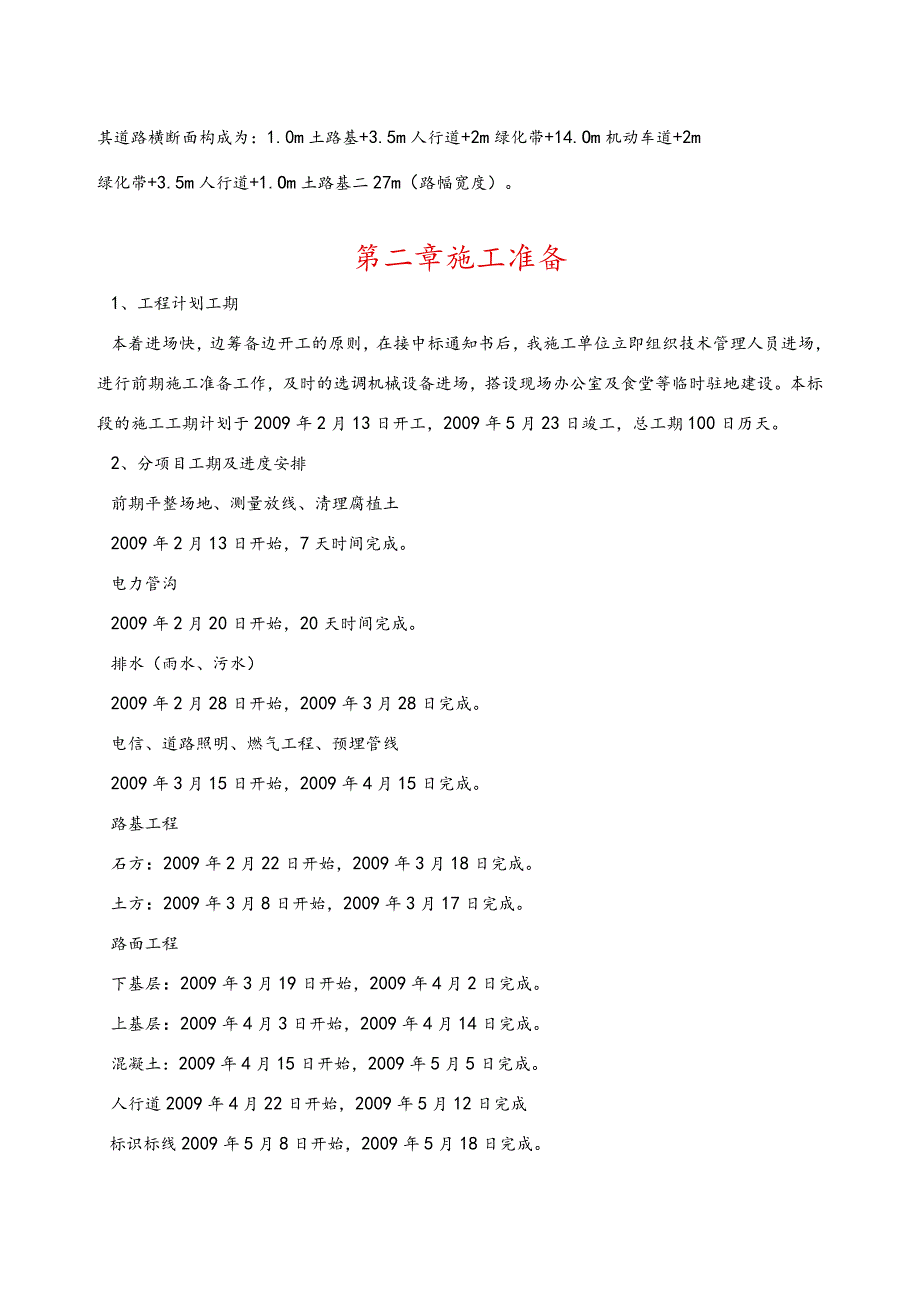

3、人行道+2m绿化带+14.Om机动车道+2m绿化带+3.5m人行道+1.Om土路基二27m（路幅宽度）。第二章施工准备1、工程计划工期本着进场快，边筹备边开工的原则，在接中标通知书后，我施工单位立即组织技术管理人员进场，进行前期施工准备工作，及时的选调机械设备进场，搭设现场办公室及食堂等临时驻地建设。本标段的施工工期计划于2009年2月13日开工，2009年5月23日竣工，总工期100日历天。2、分项目工期及进度安排前期平整场地、测量放线、清理腐植土2009年2月13日开始，7天时间完成。电力管沟2009年2月20日开始，20天时间完成。排水（雨水、污水）2009年2月28日开始，2009年3

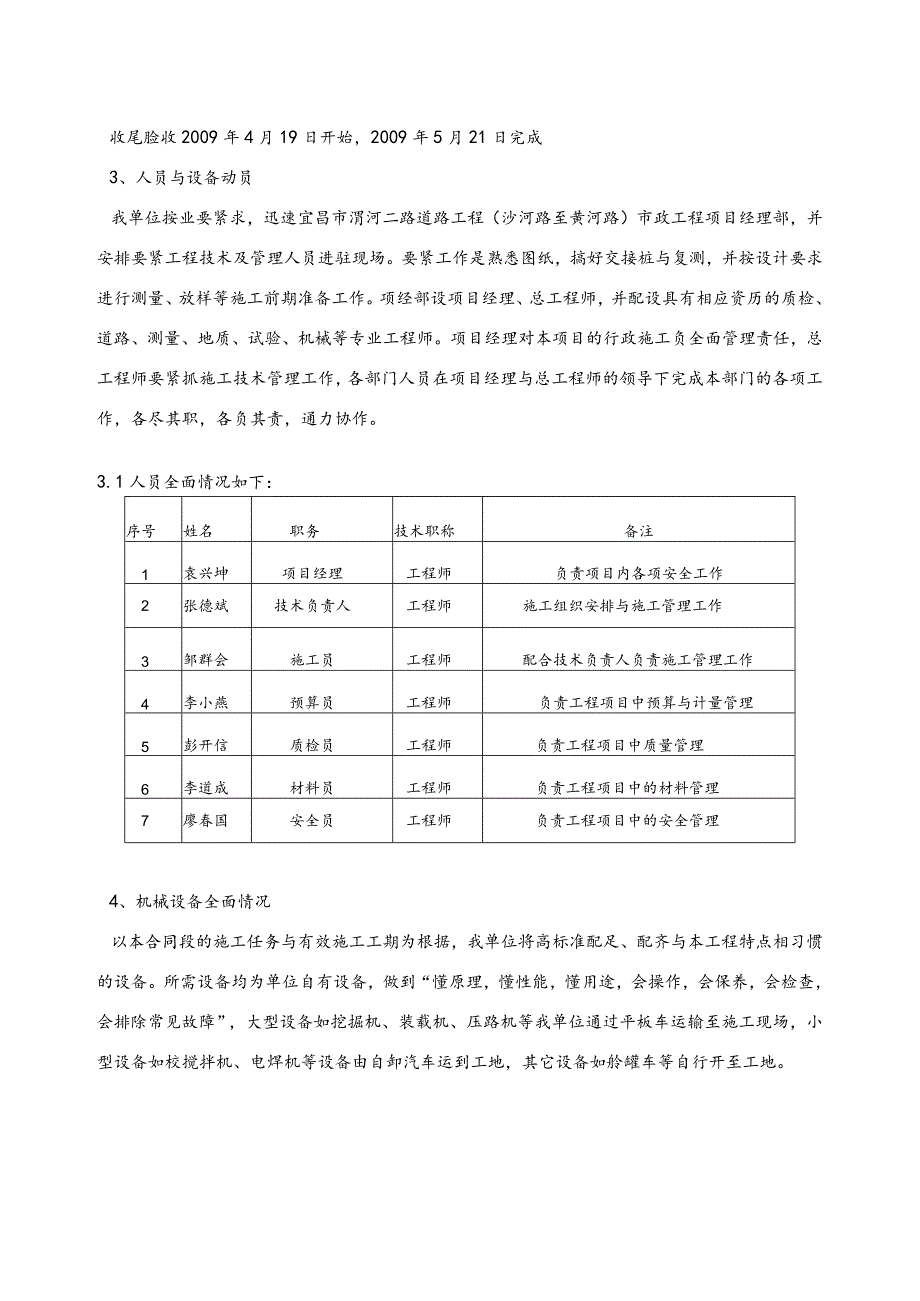

4、月28日完成。电信、道路照明、燃气工程、预埋管线2009年3月15日开始，2009年4月15日完成。路基工程石方：2009年2月22日开始，2009年3月18日完成。土方：2009年3月8日开始，2009年3月17日完成。路面工程下基层：2009年3月19日开始，2009年4月2日完成。上基层：2009年4月3日开始，2009年4月14日完成。混凝土：2009年4月15日开始，2009年5月5日完成。人行道2009年4月22日开始，2009年5月12日完成标识标线2009年5月8日开始，2009年5月18日完成。收尾脸收2009年4月19日开始，2009年5月21日完成3、人员与设备动员我单位

5、按业要紧求，迅速宜昌市渭河二路道路工程（沙河路至黄河路）市政工程项目经理部，并安排要紧工程技术及管理人员进驻现场。要紧工作是熟悉图纸，搞好交接桩与复测，并按设计要求进行测量、放样等施工前期准备工作。项经部设项目经理、总工程师，并配设具有相应资历的质检、道路、测量、地质、试验、机械等专业工程师。项目经理对本项目的行政施工负全面管理责任，总工程师要紧抓施工技术管理工作，各部门人员在项目经理与总工程师的领导下完成本部门的各项工作，各尽其职，各负其责，通力协作。3.1人员全面情况如下：序号姓名职务技术职称备注1袁兴坤项目经理工程师负责项目内各项安全工作2张德斌技术负责人工程师施工组织安排与施工管理工作

6、3邹群会施工员工程师配合技术负责人负责施工管理工作4李小燕预算员工程师负责工程项目中预算与计量管理5彭开信质检员工程师负责工程项目中质量管理6李道成材料员工程师负责工程项目中的材料管理7廖春国安全员工程师负责工程项目中的安全管理4、机械设备全面情况以本合同段的施工任务与有效施工工期为根据，我单位将高标准配足、配齐与本工程特点相习惯的设备。所需设备均为单位自有设备，做到“懂原理，懂性能，懂用途，会操作，会保养，会检查，会排除常见故障”，大型设备如挖掘机、装载机、压路机等我单位通过平板车运输至施工现场，小型设备如校搅拌机、电焊机等设备由自卸汽车运到工地，其它设备如舲罐车等自行开至工地。2.1根据该

7、合同段工程量及工期要求，我合同段为本项目配套了下列机械设备:序号设备名称型号单位数量备注1挖掘机现代1.0立方米台12推土机天津产移山120台13压路机洛阳LSS18T台14空压机3.5立方米台26装载机ZL50台17锯缝机（割缝机）XHQI-83-Ill台19运输车15吨台510搅拌机350B台111手扶振动压路机YZSO.6台212平面钢模5mmm210013钢筋切断机40(mm)台114钢筋弯曲机40(mm)台115摊铺机徐工台15、要紧临时设施5、1驻地建设项目部驻地租设在0+120左侧空地内，为临时修建平房，面积为150m2,设计工地办公室、食堂、材料仓库、值班室等，生活临时设施场地

8、消防使用干式灭火器。5、1.1现场办公室内要布置工程进度计划图表、晴雨表、单位工程质量目标规划表、管理机构图等图表。5、1.2设值班门房并张挂出入制度、场容管理条例、工程概况与安全纪律牌，教育工人维持良好的施工秩序与劳动纪律。5、1.3施工现场设专职保安人员，非有关施工人员禁止进入施工现场作业区内。5、2供电、供水场地用电由就近配电盘用铠装电缆接入场地，另外备两台160KW的发电机组用作备用电源。施工与生活水从西湖口自来水管道接入。5、3拌与场地受施工环境与场地的限制，于本工程要紧结构部分使用商品混凝土（垫层除外），现场经部分数量不大，现场设350B搅拌机一台。预制构件使用在预制厂预订制作。搅

9、拌机位置随施工进度需要灵活移动。6、工地实脸有关实验到甲方或者监理单位指定的有资质检测单位进行，工地不再另行设置工地实验室。第三章要紧工程项目的施工方案、方法一、施工测量本工程分项工程全长300米。整个施工路段基本上为直线段，但交叉路口与管线分布复杂，测量放样工作量比较大。为保证工程各结构物平面位置的放样及高程准确，根据工程特点，拟采取如下测量方案：a.测量设备设置：配备水准仪1台，全站仪1台。b.设置坐标操纵网及水准点：为保证施工测量的连续性与一致性，在施工现场设置足够数量的互相通视的坐标操纵点及高程水准点。根据设计图坐标操纵点，用全站仪敷设三级坐标操纵点并与已交底坐标操纵点联网做闭合测量，

10、闭合角度差在同意范围内平差分配得各操纵坐标点。这些桩点设置在施工现场内浇灌会保护，用钢筋桩面刻十字丝储存。每5080米设一水准点并作闭合导线测量，闭合差在同意范围内平差分配得各水准点高程。设置的坐标操纵网及各水准点每隔一月左右做一次复核测量，防止各点的沉降或者碰动。二、施工要求应严格按有关施工规范及险收规范要求施工，严格按图施工，发现问题及时与设计院联系。填方路基应先清除地表上的树根、草皮或者腐植土，土方应分层碾压，分层厚约为30cm,每层均应有密实度试脸报告，达到设计要求后方可进行下一道工序的施工。路基土方完成后，沿线应按规范要求做压实度检测试验。水泥稳固石粉渣层应按相应市政工程规范要求施工

11、，并要求使用机械拌与，不能人工拌与。混凝土结构应严格按设计图纸中要求施工。施工时注意与现有的道路顺接。三、施工方法一、路基土方工程(1) 施工准备1、对设计资料与招标文件的内容进行全面的现场核对与施工调查。特别是土石方数量，交通、植被，建筑与设施拆迁、地质测量等同路基施工有关的资料。2、开工前认真进行施工测量，包含导线点、界桩、水准点复测与补点；横断面检查与补测；恢复中线与固定要紧操纵桩；逐桩进行路基放样，订出界桩、堤脚、暂顶、边沟、护坡道等位置。并在施工范围外设操纵桩，边坡放样及机械施工操纵标志。3、场地清理包含路基用地范围内地上建筑、设施、文物的清理(保护)，地表植被清理,好土的集中堆放，

12、与填方段填土前地表面的整平压实。4、做好施工临时排水设施，施工用水不得流入农田等造成破坏。(2) 土方路堑开挖1、本标段挖方段总体开挖面较宽。2、具体的施工方法是：使用挖掘机进行开挖，自卸汽车与推土机配合作业。3、修筑路拱、刷刮边坡、整平路基面时，宜使用挖掘机、推土机、平地机配合作业，遇地下水时应及时挖沟排除，若路床下列位于含水量较多土层时，应换填透水性良好的材料,边坡开挖后，应立即刷坡并砌筑相应的防护工程以防雨水冲刷。4、根据土壤试验对开挖出的适用材料，应分类堆放，不应混杂。先挖出的适用土方，应储存于指定地点，待后填路堤上部。对已先挖出的路堑断面，路床顶面应予留IoCm后挖，以免施工车辆与雨

13、水对路床的破坏。(3) 填方路基施工a) 检测对路基做压实度检测实脸通过对土样击实试验取得各类填土压实所需的最佳含水量及最大干密度。通过压实试验路段得到的各类土样作业方法、施工机械，每层松土松铺厚度，压实遍数等试验数据，用以指导大规模填方路基施工。施工时，掌握好每种土的含水量非常重要，要采取均匀加水或者摊开晾干等方法，使其在最佳含水量2%以内压实，并满足压实次数，才能保证压实质量。b) 填方施工土层摊铺使用自卸汽车定点卸土，推土机初平，平地机复平。(上层精平)边角，障碍点人工配合(操纵边线标高)的方式，按照试脸所给松铺厚度进行摊铺。应自中向两边设置3%横坡，每层碾压前应检查松铺厚度、平整度、含

14、水量、边线、中线，合格方可碾压。碾压使用18t振动压路机进行。第一遍静压，然后先慢后快，由弱到强，应由边部到中央，由低处到高处纵向进退式进行。横向重叠0.4M,相邻区段纵向重叠1.2M,应达到无漏压，无死角，确保碾压均匀。c) 检脸压实度每一压实层均应按检脸标准检测压实度，合格后方可填筑其上一层。否则应采取措施进行补压，到合格时为准。现场大规模施工，检测压实度宜使用核子密度湿度仪法，应先进行标定与对比试验。d) 零断面施工零断面是路基的一个薄弱环节，施工时首先检查该处土质情况，发现不良地基及时报请设计单位、监理共同解决。当地基土质良好时则把原地面挖成内倾24%,宽不小于1.0m、高0.5m的台阶进行填筑，填至距路面结构底面30cm,然后把表面翻松与填土一起压实。当土质不能满足要求时，则按设计宽度、厚度换填合格石渣，并碾压成型达到设计要求。二、水泥稳固石粉渣底基层、基层在路床达到设计要求的重型击实最大干密度要求值以上后方可进行路面工程的施工。施工顺序根据管、井施工进度及路基成型情况，使用平行交叉作业。路面水泥稳固石屑结构层的施工使用稳固土拌与机路拌法施工，施工要点如下：(1) 准备工作备料：在所定料场中取有代表性的土样进行颗粒分析，液限及塑性指数，相对密度、
