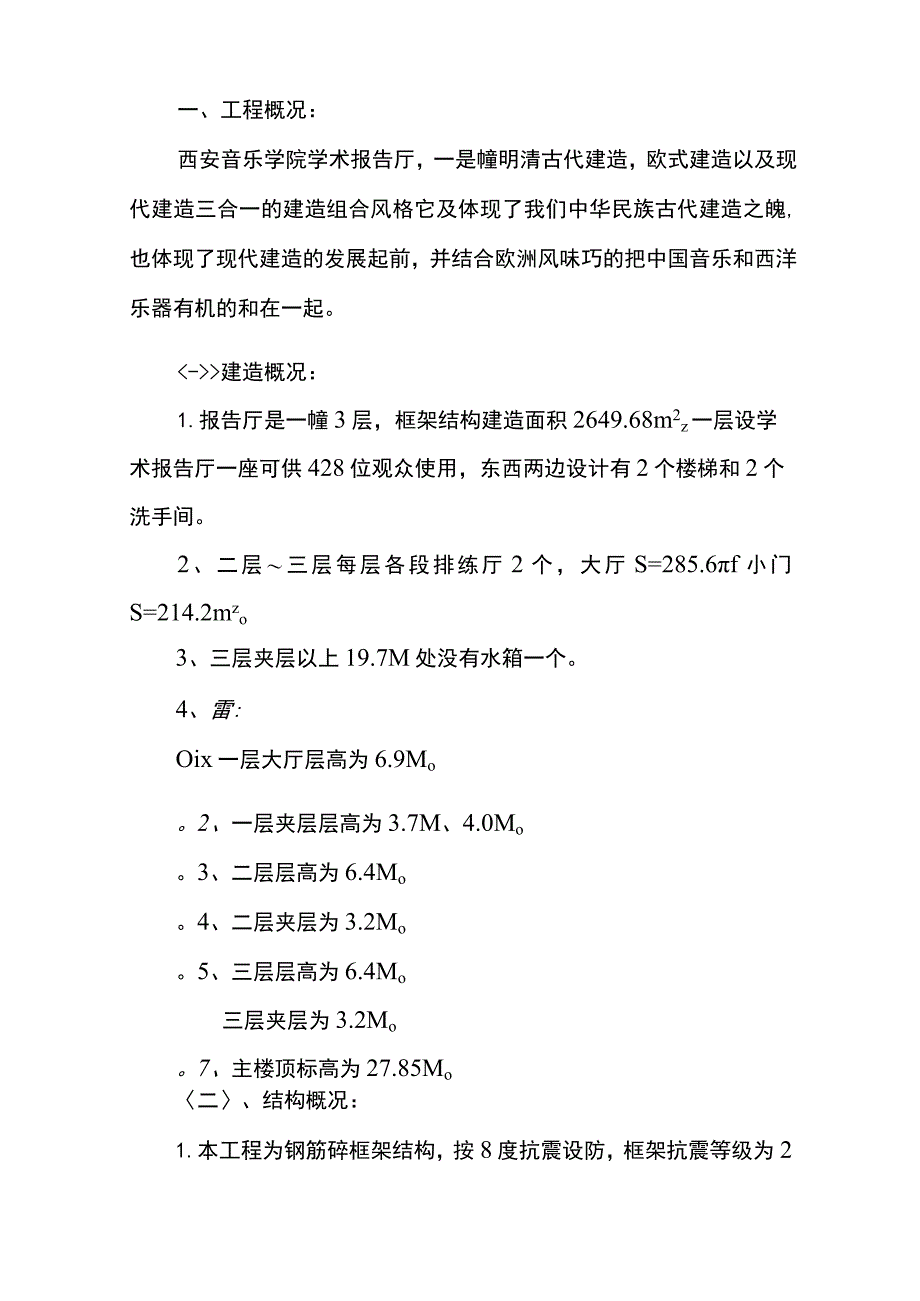

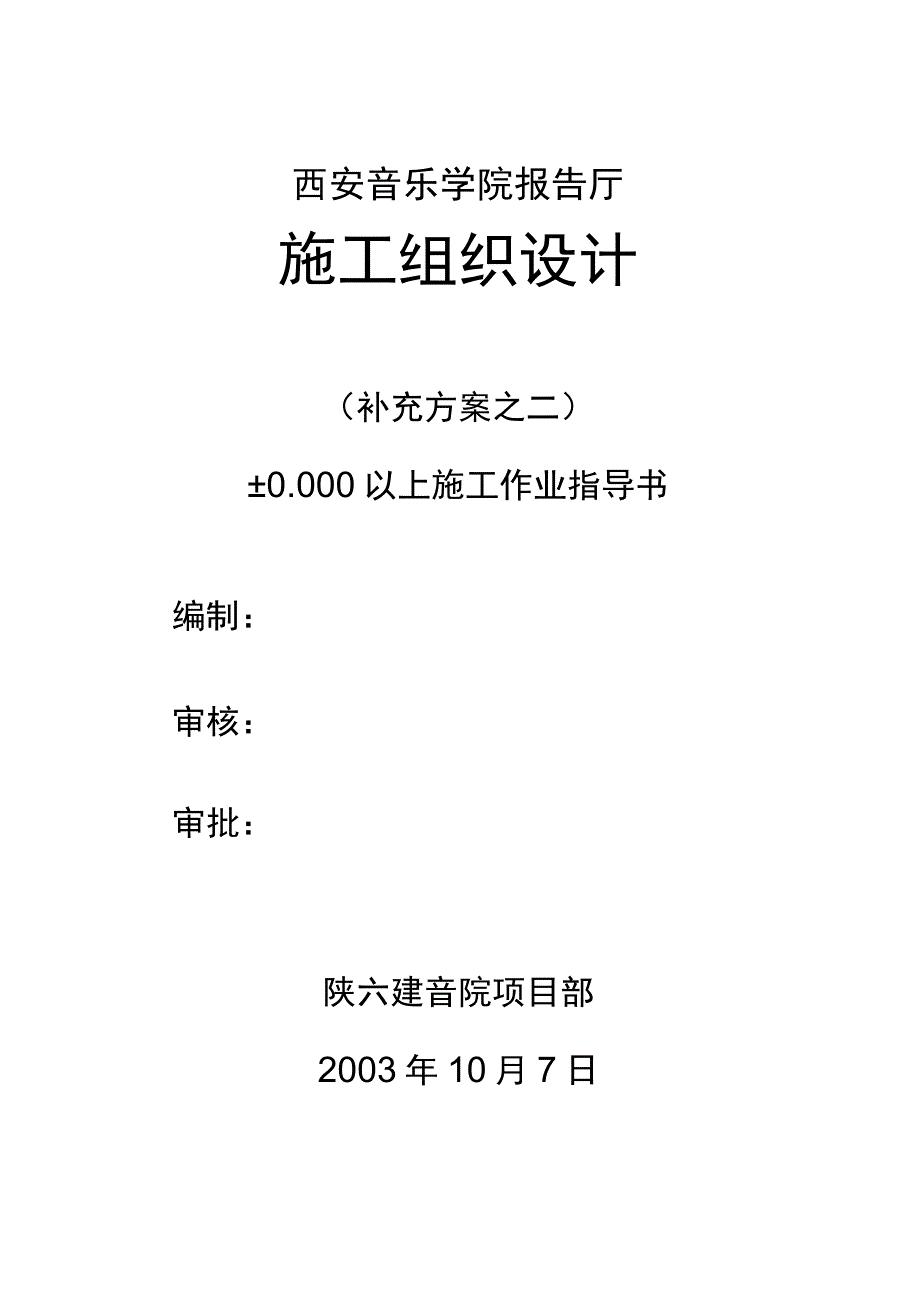

1、西安音乐学院报告厅施工组织设计（补充方案之二）0.000以上施工作业指导书编制：审核：审批：陕六建音院项目部2003年10月7日一、工程概况：西安音乐学院学术报告厅，一是幢明清古代建造，欧式建造以及现代建造三合一的建造组合风格它及体现了我们中华民族古代建造之魄,也体现了现代建造的发展起前，并结合欧洲风味巧的把中国音乐和西洋乐器有机的和在一起。建造概况：1.报告厅是一幢3层，框架结构建造面积2649.68m2z一层设学术报告厅一座可供428位观众使用，东西两边设计有2个楼梯和2个洗手间。2、二层三层每层各段排练厅2个，大厅S=285.6f小门S=214.2mzo3、三层夹层以上19.7M处没有水

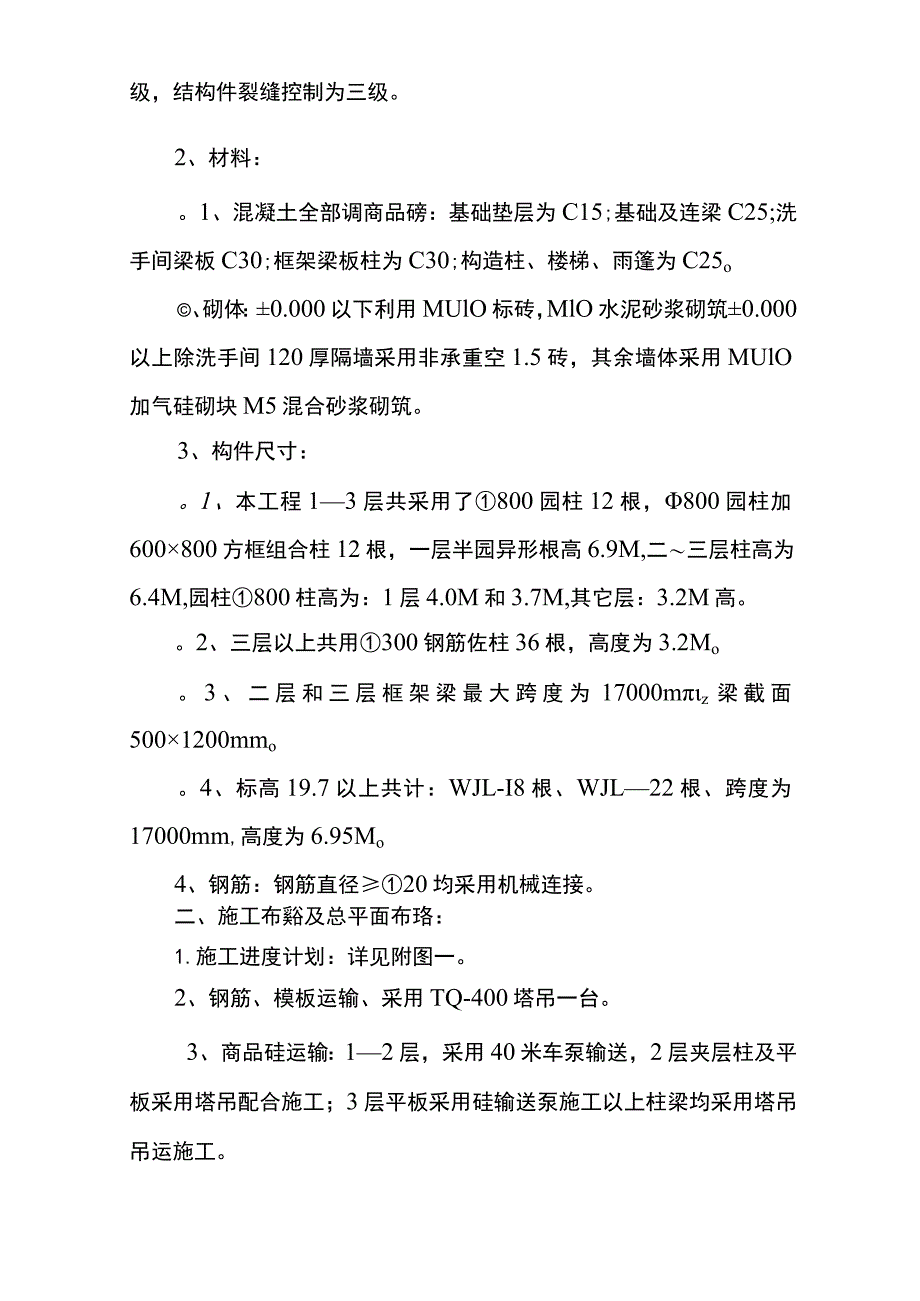

2、箱一个。4、雷:Oix一层大厅层高为6.9Mo。2、一层夹层层高为3.7M、4.0Mo。3、二层层高为6.4Mo。4、二层夹层为3.2Mo。5、三层层高为6.4Mo三层夹层为3.2Mo。7、主楼顶标高为27.85Mo二、结构概况：1.本工程为钢筋碎框架结构，按8度抗震设防，框架抗震等级为2级，结构件裂缝控制为三级。2、材料：。1、混凝土全部调商品磅：基础垫层为C15;基础及连梁C25;洗手间梁板C30;框架梁板柱为C30;构造柱、楼梯、雨篷为C25o、砌体：0.000以下利用MUlO标砖，MlO水泥砂浆砌筑0.000以上除洗手间120厚隔墙采用非承重空1.5砖，其余墙体采用MUlO加气硅砌块M

3、5混合砂浆砌筑。3、构件尺寸：。1、本工程13层共采用了800园柱12根，800园柱加600800方框组合柱12根，一层半园异形根高6.9M,二三层柱高为6.4M,园柱800柱高为：1层4.0M和3.7M,其它层：3.2M高。2、三层以上共用300钢筋佐柱36根，高度为3.2Mo。3、二层和三层框架梁最大跨度为17000mz梁截面5001200mmo。4、标高19.7以上共计：WJL-I8根、WJL22根、跨度为17000mm,高度为6.95Mo4、钢筋：钢筋直径20均采用机械连接。二、施工布谿及总平面布珞：1.施工进度计划：详见附图一。2、钢筋、模板运输、采用TQ-400塔吊一台。3、商品硅

4、运输：12层，采用40米车泵输送，2层夹层柱及平板采用塔吊配合施工；3层平板采用硅输送泵施工以上柱梁均采用塔吊吊运施工。4、钢筋加工：在4#、5M主宅楼钢筋棚加工制做。5、模板：所有柱子模板，均采用全钢清水大模板，梁及平板采用竹胶板和7090方木及14对拉螺丝固定等，详见模板施工方案。6、总平面布谿图详见附图二：7、项目部组成：根据本工程特殊性，公司成立音乐学院报告厅项目部详见项目部管理人员名单。三、施工准备:1.在时间紧、干扰大、三通一平不具备的情况如下：克服艰难，力争10月15日完成塔吊安装，在10月13日前完成基础砖砌体的施工，在10月15日以彻底部完成0.000以下室内外土方的回填工作

5、，为主体工程施工做准备。2、在10月12日前必须把所有主体工程上存在的问题同设计喘口甲方处蜂毕。四、施工方案：1.土方工程：3:7灰土及0.000以下的方案量详见士0.000以下施工方案,素土回填:在0.000以下柱施工完毕后，方可进行室内外素土回填工作,具体施工顺序为:清理基槽_k素土回填（分层）_k施工地沟垫层_k地沟砖砌体_k地沟内加支撑k砖基础_素土分层回填施工地圈梁素土分层回填。（一）、素土回填分项工程作姐旨导书：。1、回填土必须采用外购黄土或者施工现场内所堆放的余土,如果使用施工现场余土的含水量大于20%时，必须加白灰，使其含水量必须保证在15%20%间。2、回填素土必须分层回填夯

6、实，每层的虚辅厚度控制在25cm,夯实时,用蛙式打夯机夯打不得由于3遍压实系数不得小于0.94o。3、回填土内不得含有树根、草皮等有机物。4、回填土上下层之间的搭接必须超过100Ommo。5、回填地沟周边处时，用立夯夯打密实，并在地沟内加支撑系统，以保证地沟石砌体不被电夯打斜松动。2、砌体工程：、在主体结构施工时必须提前预埋、铁件、保证砌体口碎柱处的拉结筋坚固性，沿柱高每500设240804o(2)、砌体在施工前必须先抄平、放线、立皮数杆砌体必须在砌以前先进行预排，最下一皮和最上皮砖必须采用丁砖砌。(3)、砖在施工前一天必须浇水湿润，保证水浸到砖面内2Cnl为宜，严禁干砖上墙。(4)、砌体的的

7、砂浆：必须符合标准稠度，严禁舌L加水砂为中砂，水泥必须有出厂合格证及复试报告，严格按配合比施工。(5)、拌和好后的砂浆必须在IH内用完，过夜及班前剩余砂浆不得使用，如果使用过滤后只能按砂子对待。(6)、砌砖对严禁灌浆必须用三一法施工。(7)、砌砖墙时每隔500mm按要求放貉墙拉筋26,长度不小于1米。(8)、砌体时,必须按要求事先预留圈梁脚手架及配电箱洞口，严禁在施工好的砖墙上开洞。(9)、施工完的砖砌体，在24H以内严禁踩踏,和撞动，并要养护7天。(10)、搁貉预制过梁时砌体的顶面应找安全装时应座浆，应采用1:2:5水泥砂浆。(11)、砖砌体的木砖和斜槎砖及铝合金窗子连接处用碎块详见技术交底

8、。(12)、砖砌体砌筑方法应正确上下错缝内外塔砌。(13)、质量要求:砌体的位貉及垂直度允许偏差：项次项目允许偏差检验方法1轴线位辂偏移10用经伟仪和尺检查垂每层52M把线板2直全10M20砖砌体普通对允许偏差:项次项目允许偏差（mm）检验方法抽检数量1基础J页面积和楼面标局）15用水平尺和尺检查全模数检查2表面平整度5用2M靠尺全模数检查3门窗洞尺寸25用尺检查全谶（检查4外墙上下窗口偏移10以底层为准吊线检查全模数检查5水平灰缝平直度10拉IOM线和尺检全模数检查6游缝20吊绩口尺检全模数检查3、模板工程:Ol、园形框架柱子和半园异形框架柱子均采用全清水大模板，园形钢模板800用2个半园0

9、02而成，高度1250M,基础施工时，把800园形柱子第一步先施工到0.000处，以后按夹层标高分层施工，由于。3轴一。8轴X。A轴、（5）?由中12根异形柱子的层高为6.91=7.9米，为了保证已浇灌的质量第一步先把施工缝留没在士000米处，第2步把施工缝留设在标高5.7M处，二层、三层同一层方案。2、园形柱及异形柱梁柱接头采用如下方案进行：a、施工园形柱或者异形柱碎时，把柱子碎施工到梁底，然后两园形柱的梁柱接头。八楼梯梁处施工必须事先在园形柱子内留梁深度必须保证钢筋的满固长度,方法用钢丝网先把聚笨板包起来,园形柱子拆模后，把钢丝网连用聚笨板一起铝惮。4、柱模板安放施工程序如下：弹柱模板位貉

10、线_绑扎柱子钢筋安装预埋彳工安装全钢清水柱板一拉对拉螺栓_k校正柱模板一质量检查_l,浇注硅。对于通排柱模板安放应先安放两端头，柱模拉通线校正，模板底应清理干净，冲洗干净，并用砂浆封闭5o。5、框架梁板模板施工程序如下：弹柱子线,搭设支撑架调整标高-k安装梁底板l,绑扎钢筋_l,对梁帮板_l,质检l.绑扎梁筋和底板筋安装预埋管线绑扎板筋k验收、浇筑企。6、梁板模板支撑系统：支撑架用碗扣等式钢管架子搭设，由立杆、横杆、横扣，可调节经度及剪刀撑组成详见附图3。梁底模用48X3钢管做横担，梁侧加紧向短管间距600,固定靠紧设短管的纵向单根长管上下间距400,斜向支撑采用短钢管杆距60梁横担600两立

11、杆之间距离为0.60.7M,纵向距离800,横板采用竹胶，模板下为7090方木搁栅，通长设谿。a8100板250281002100O10.现浇结构模板的安装放线允许偏差:项目偏差轴线位辂3底模上表面标局3截面尺寸基础10柱、梁、墙3房间垂直度：全Wj5M全高5M55相邻两板表面局J低差1表面平整度：2M长24、钢筋工程：(1)、钢筋实验件：必须要有监理人员见证取样，按试件规定做好试验。(2)、钢筋的制作工艺流程：钢筋进厂实验标识-k钢筋下料切断_Ik套丝弯曲成型一挂牌堆放。(3)、基础工程安装程序：弹出底板钢筋分布线_k绑扎藤钢筋_k绑扎基础梁钢筋_k柱子插筋。(4)、0.000以上钢筋安放程

12、序：绑才唾架梁钢筋_l,封梁侧板支平-绑扎平板下层钢筋l,电工配电管绑扎上层弯矩钢筋校正柱子钢筋并加固定位。(5)、钢筋的保护层：基础保护层为40mmo受力钢筋的硅保护层厚度(mm)襁梁柱类别C20C-C2545C50C20C-C2545C50302525303030a30303030b3530303040354035注明：。1、受力钢筋外边缘至碎表面的距离，除符合表中规定外，不应小于钢筋的公称直径。2、机械连接接头连接件的硅保护层厚度应满足钢筋保护最小厚度的要求,连接件之间的净距不能小于25mmo。3、设计使用年限为100年的结构，一类环境中碎保护层厚度应按表中规定增加40%；二类和三类环境中，碎保护层厚度应采取专门有效措施。4、环境类别详见03GIol1第35页。5、钢筋绑扎方法：a、绑扎应采用十字扣，箍筋钩口在柱面上时，在上、下错开箍筋钩口在梁上时应放在梁的上部一切相对错开，并绑扎牢固，不得漏绑。b、绑札板筋时，应全部绑扎，如果采用梅花绑扎时最边2排钢筋必须全部绑扎坚固。6、底板马橙筋高度可根据板厚调整。7、钢筋加工丝头质量控制：a、钢筋罗纹连接套筒应有出厂合格证，实验合格证。b、加工的丝头长度、牙型、螺距必须与连接套一致。c、操作工应每加工一个丝头，应用答问试连接。5对每种规格加工批随机抽查10%且不少于1
