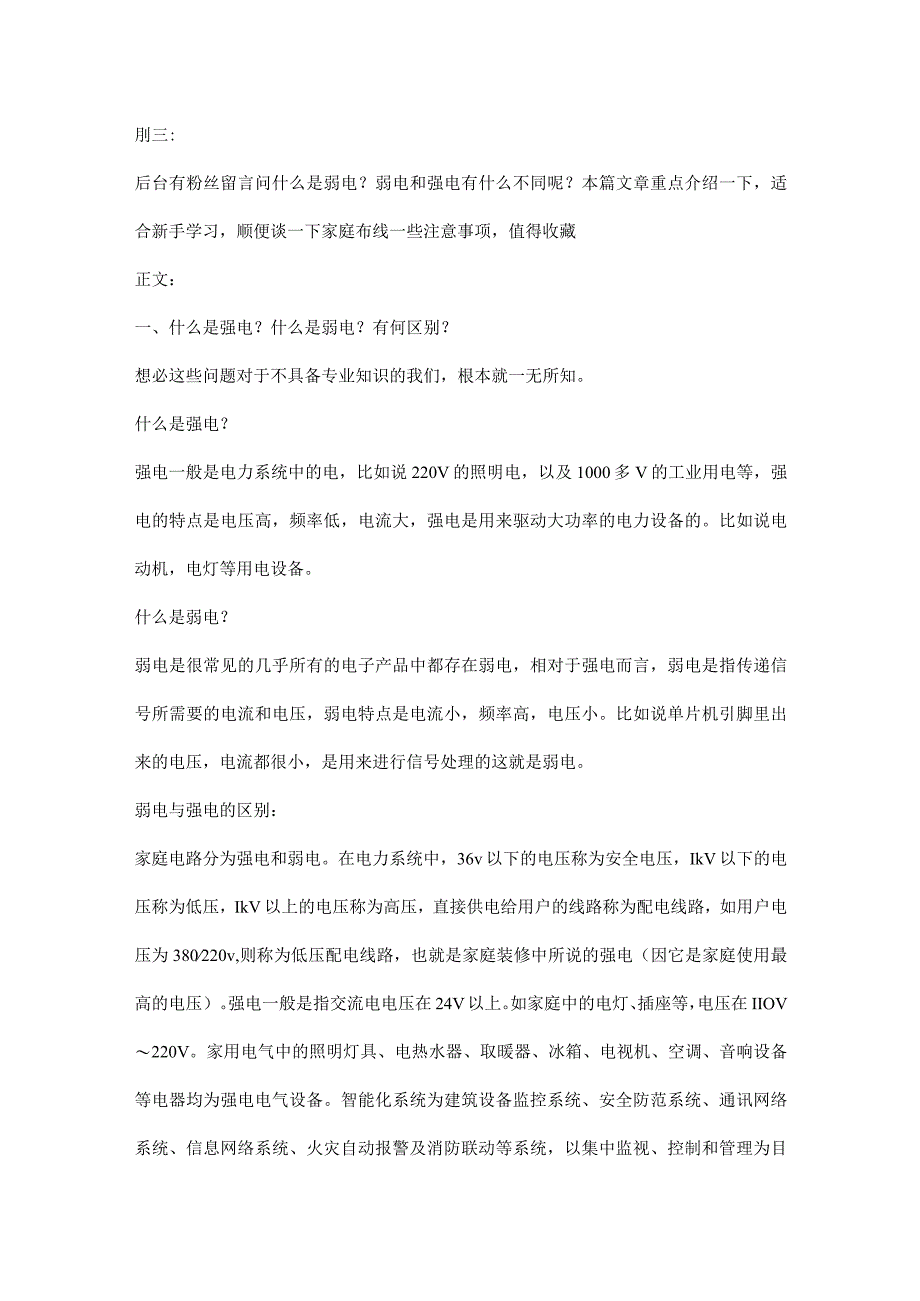

1、刖三:后台有粉丝留言问什么是弱电？弱电和强电有什么不同呢？本篇文章重点介绍一下，适合新手学习，顺便谈一下家庭布线一些注意事项，值得收藏正文：一、什么是强电？什么是弱电？有何区别？想必这些问题对于不具备专业知识的我们，根本就一无所知。什么是强电？强电一般是电力系统中的电，比如说220V的照明电，以及1000多V的工业用电等，强电的特点是电压高，频率低，电流大，强电是用来驱动大功率的电力设备的。比如说电动机，电灯等用电设备。什么是弱电？弱电是很常见的几乎所有的电子产品中都存在弱电，相对于强电而言，弱电是指传递信号所需要的电流和电压，弱电特点是电流小，频率高，电压小。比如说单片机引脚里出来的电压，电

2、流都很小，是用来进行信号处理的这就是弱电。弱电与强电的区别：家庭电路分为强电和弱电。在电力系统中，36v以下的电压称为安全电压，IkV以下的电压称为低压，IkV以上的电压称为高压，直接供电给用户的线路称为配电线路，如用户电压为380220v,则称为低压配电线路，也就是家庭装修中所说的强电（因它是家庭使用最高的电压）。强电一般是指交流电电压在24V以上。如家庭中的电灯、插座等，电压在IIOV220V。家用电气中的照明灯具、电热水器、取暖器、冰箱、电视机、空调、音响设备等电器均为强电电气设备。智能化系统为建筑设备监控系统、安全防范系统、通讯网络系统、信息网络系统、火灾自动报警及消防联动等系统，以集

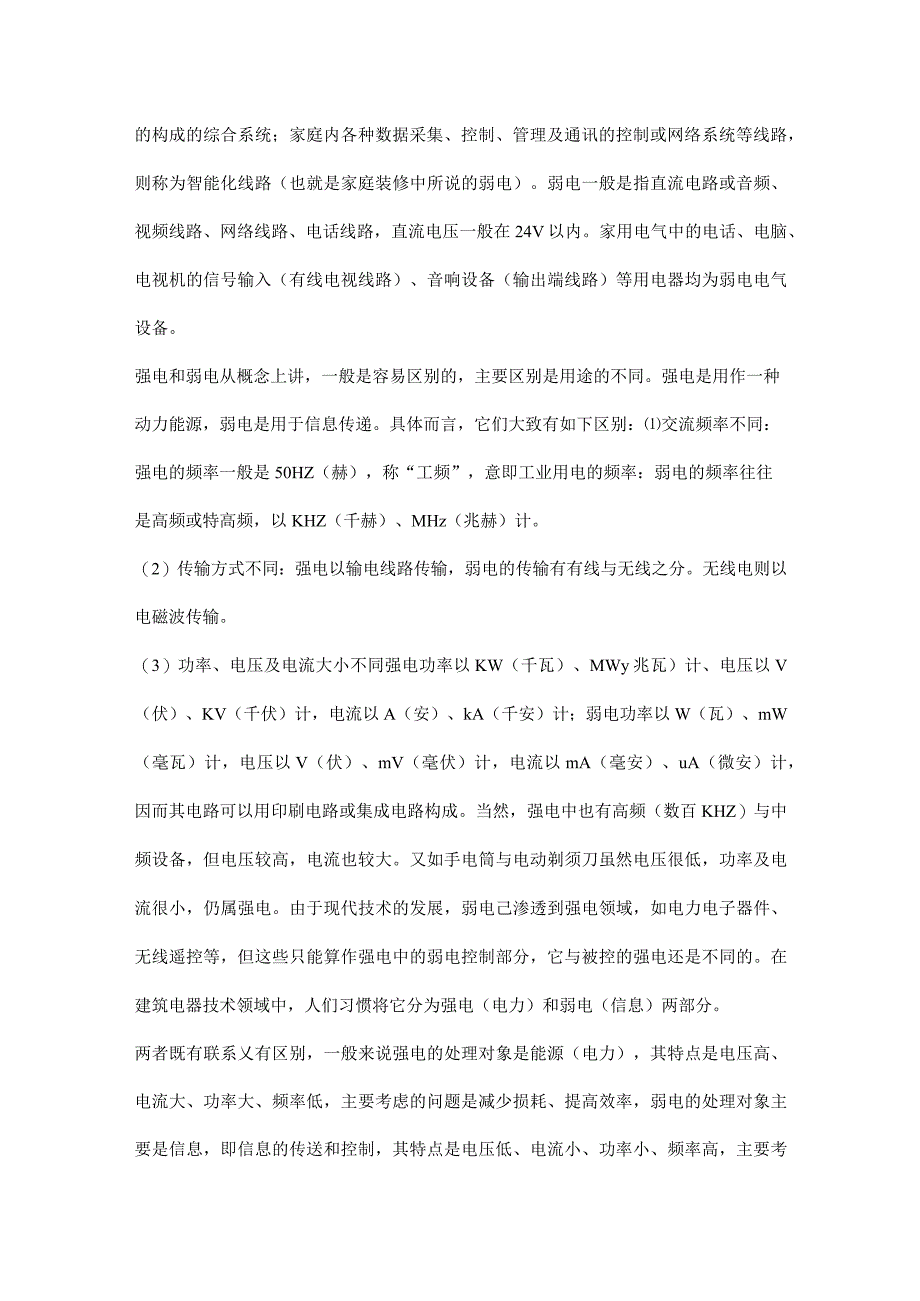

3、中监视、控制和管理为目的构成的综合系统；家庭内各种数据采集、控制、管理及通讯的控制或网络系统等线路，则称为智能化线路（也就是家庭装修中所说的弱电）。弱电一般是指直流电路或音频、视频线路、网络线路、电话线路，直流电压一般在24V以内。家用电气中的电话、电脑、电视机的信号输入（有线电视线路）、音响设备（输出端线路）等用电器均为弱电电气设备。强电和弱电从概念上讲，一般是容易区别的，主要区别是用途的不同。强电是用作一种动力能源，弱电是用于信息传递。具体而言，它们大致有如下区别：交流频率不同：强电的频率一般是50HZ（赫），称“工频”，意即工业用电的频率：弱电的频率往往是高频或特高频，以KHZ（千赫）、

4、MHz（兆赫）计。（2）传输方式不同：强电以输电线路传输，弱电的传输有有线与无线之分。无线电则以电磁波传输。（3）功率、电压及电流大小不同强电功率以KW（千瓦）、MWy兆瓦）计、电压以V（伏）、KV（千伏）计，电流以A（安）、kA（千安）计；弱电功率以W（瓦）、mW（毫瓦）计，电压以V（伏）、mV（毫伏）计，电流以mA（毫安）、uA（微安）计，因而其电路可以用印刷电路或集成电路构成。当然，强电中也有高频（数百KHZ）与中频设备，但电压较高，电流也较大。又如手电筒与电动剃须刀虽然电压很低，功率及电流很小，仍属强电。由于现代技术的发展，弱电己渗透到强电领域，如电力电子器件、无线遥控等，但这些只能算

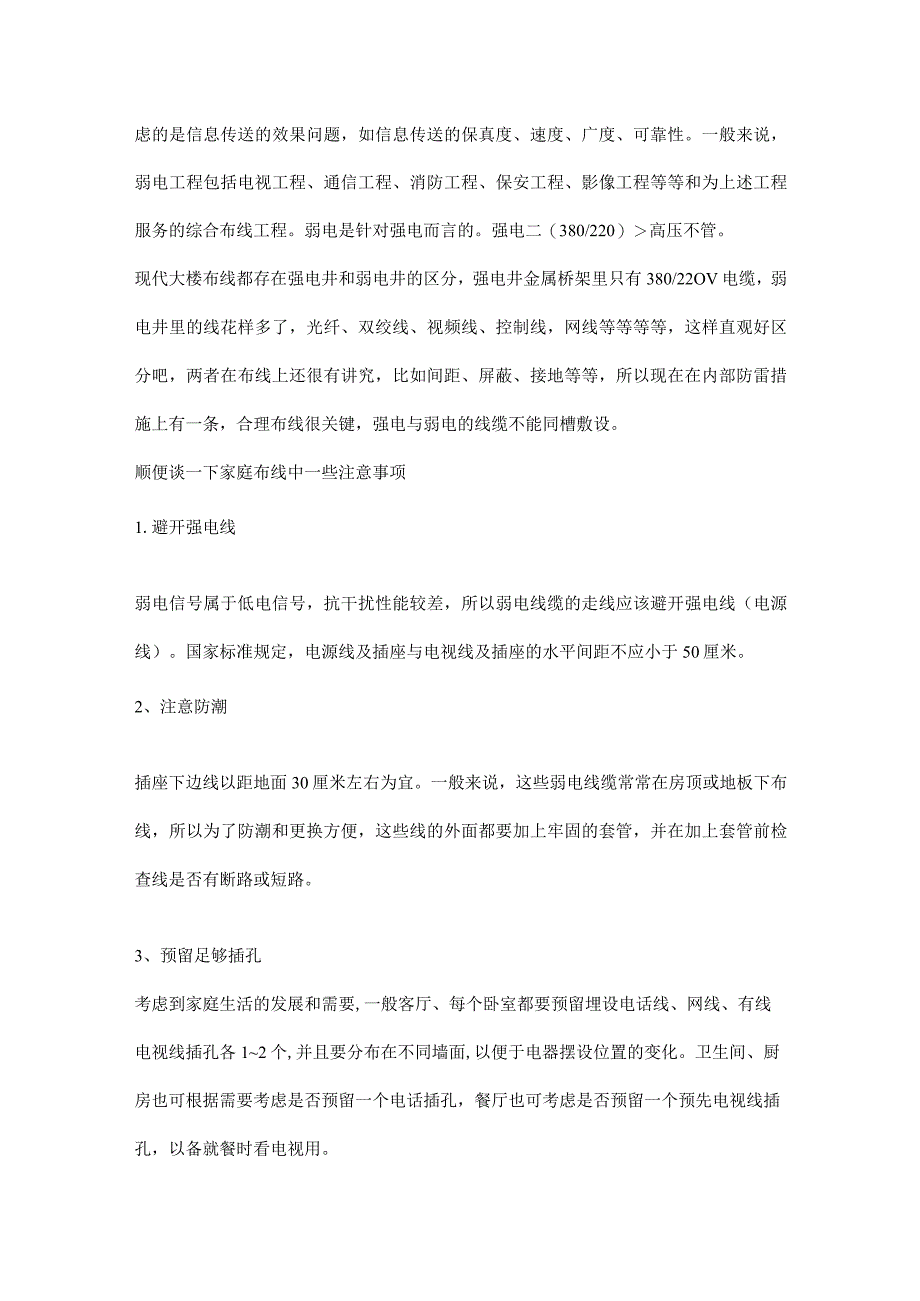

5、作强电中的弱电控制部分，它与被控的强电还是不同的。在建筑电器技术领域中，人们习惯将它分为强电（电力）和弱电（信息）两部分。两者既有联系乂有区别，一般来说强电的处理对象是能源（电力），其特点是电压高、电流大、功率大、频率低，主要考虑的问题是减少损耗、提高效率，弱电的处理对象主要是信息，即信息的传送和控制，其特点是电压低、电流小、功率小、频率高，主要考虑的是信息传送的效果问题，如信息传送的保真度、速度、广度、可靠性。一般来说，弱电工程包括电视工程、通信工程、消防工程、保安工程、影像工程等等和为上述工程服务的综合布线工程。弱电是针对强电而言的。强电二（380/220）高压不管。现代大楼布线都存在强电

6、井和弱电井的区分，强电井金属桥架里只有380/22OV电缆，弱电井里的线花样多了，光纤、双绞线、视频线、控制线，网线等等等等，这样直观好区分吧，两者在布线上还很有讲究，比如间距、屏蔽、接地等等，所以现在在内部防雷措施上有一条，合理布线很关键，强电与弱电的线缆不能同槽敷设。顺便谈一下家庭布线中一些注意事项1.避开强电线弱电信号属于低电信号，抗干扰性能较差，所以弱电线缆的走线应该避开强电线（电源线）。国家标准规定，电源线及插座与电视线及插座的水平间距不应小于50厘米。2、注意防潮插座下边线以距地面30厘米左右为宜。一般来说，这些弱电线缆常常在房顶或地板下布线，所以为了防潮和更换方便，这些线的外面都

7、要加上牢固的套管，并在加上套管前检查线是否有断路或短路。3、预留足够插孔考虑到家庭生活的发展和需要,一般客厅、每个卧室都要预留埋设电话线、网线、有线电视线插孔各12个,并且要分布在不同墙面,以便于电器摆设位置的变化。卫生间、厨房也可根据需要考虑是否预留一个电话插孔，餐厅也可考虑是否预留一个预先电视线插孔，以备就餐时看电视用。4、集中控制随着网络和信息时代的到来，一个家庭安装两部电话或多机上网已是很平常的事。为保证各种线的对接质量，且方便维修，最好为家中的电话线和网络线设计一个集中控制单元。可以根据网线进室的位置选择在门厅、过道、书房上方等某个地方，设计一个小线盒（形状如电源分线盒），让所有外部

8、进户的电话线、网络线、有线电视线到达这个线盒，同时家中每个房间的电话插孔、网络插孔、有线电视插孔的线也必须到达这个线盒，可以根据家庭需要在线盒内进行连线。为保证信号质量需要在线盒内加一个电视信号多路分支适配器，如果家中多台计算机上网，还需备一个网络集线器。控制电缆安装布线的注意事项1、屋檐下。电缆只在不直接暴露在阳光照射或超高温下，标准局域网电缆就可以应用，建议使用管道。紫外线（Uv）-不要将无紫外线防护的电缆应用于阳光的直射环境内。2、外墙上。避免阳光直接照射墙面及人为损坏。热度-电缆在金属管道或线槽内的温度很高，许多聚合材料在这种温度下会降低使用寿命。3、管道里（塑料或金属的）。如在管道里,注意塑料管道的损坏及金属管道的导热。机械损坏（修复费用）-光缆的修复是十分昂贵的，在每一个间断点至少需要两次端接。4、悬空应用/架空电缆。考虑电缆的下垂和压力。电缆是否被阳光直接照射。5、直接在地下电缆沟中铺设，这种环境是控制范围最小的。电缆沟的安装要定期进行干燥或潮湿程度的检查。接地-如果控制电缆的屏蔽层需要接地，则必须遵守相应的标准。6、地下管道。为便于今后的升级，电缆更换以及与表面压力和周围环境隔离，辅设管道相隔离，辅设管道是一个较好的方法。但不要寄希望于管道会永远保持干燥，这将影响对电缆种类的选择。水-在局域网双绞线电缆的水分会增加电缆的电容，从而降低了阻抗并引起近端串扰问题。
