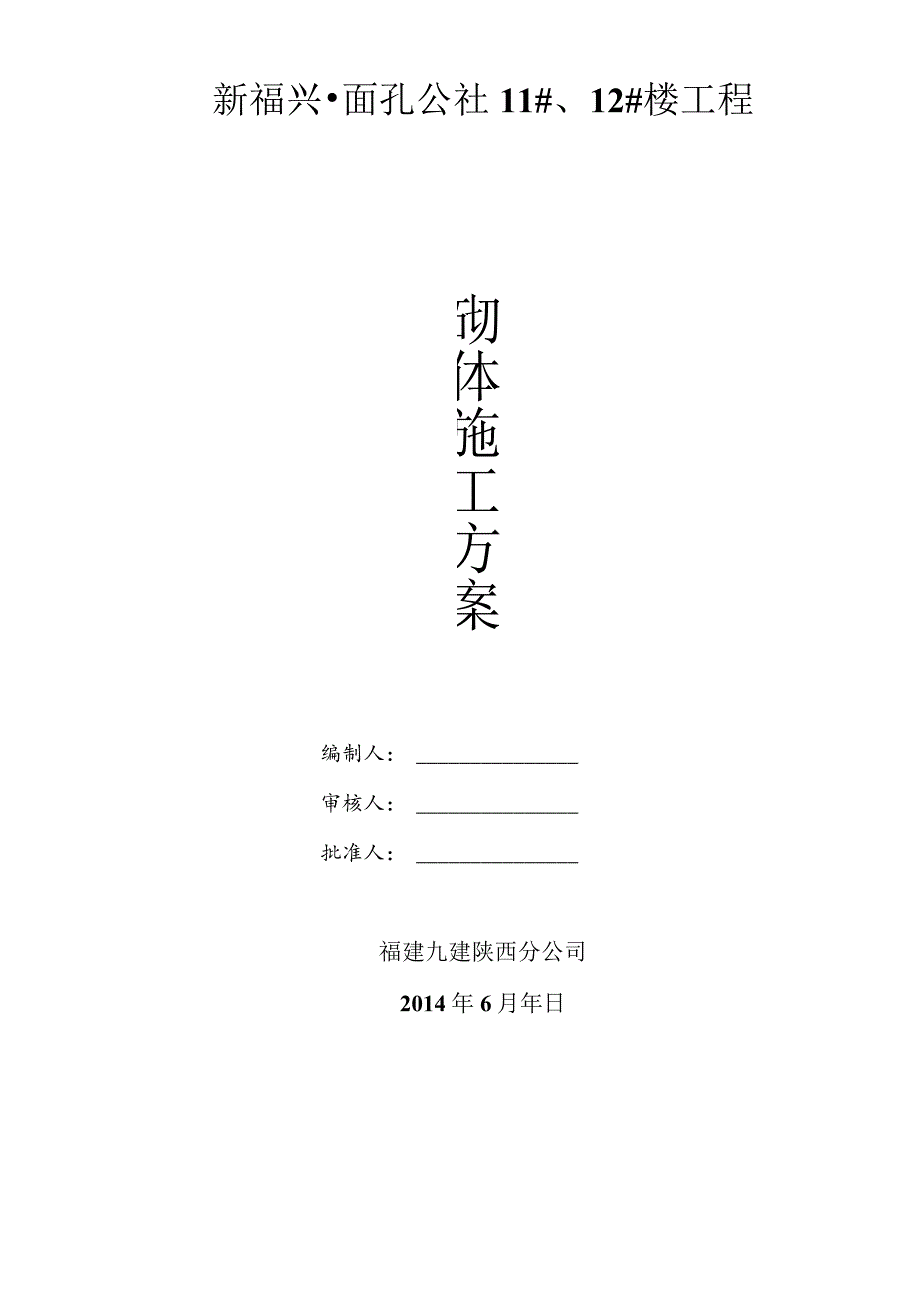

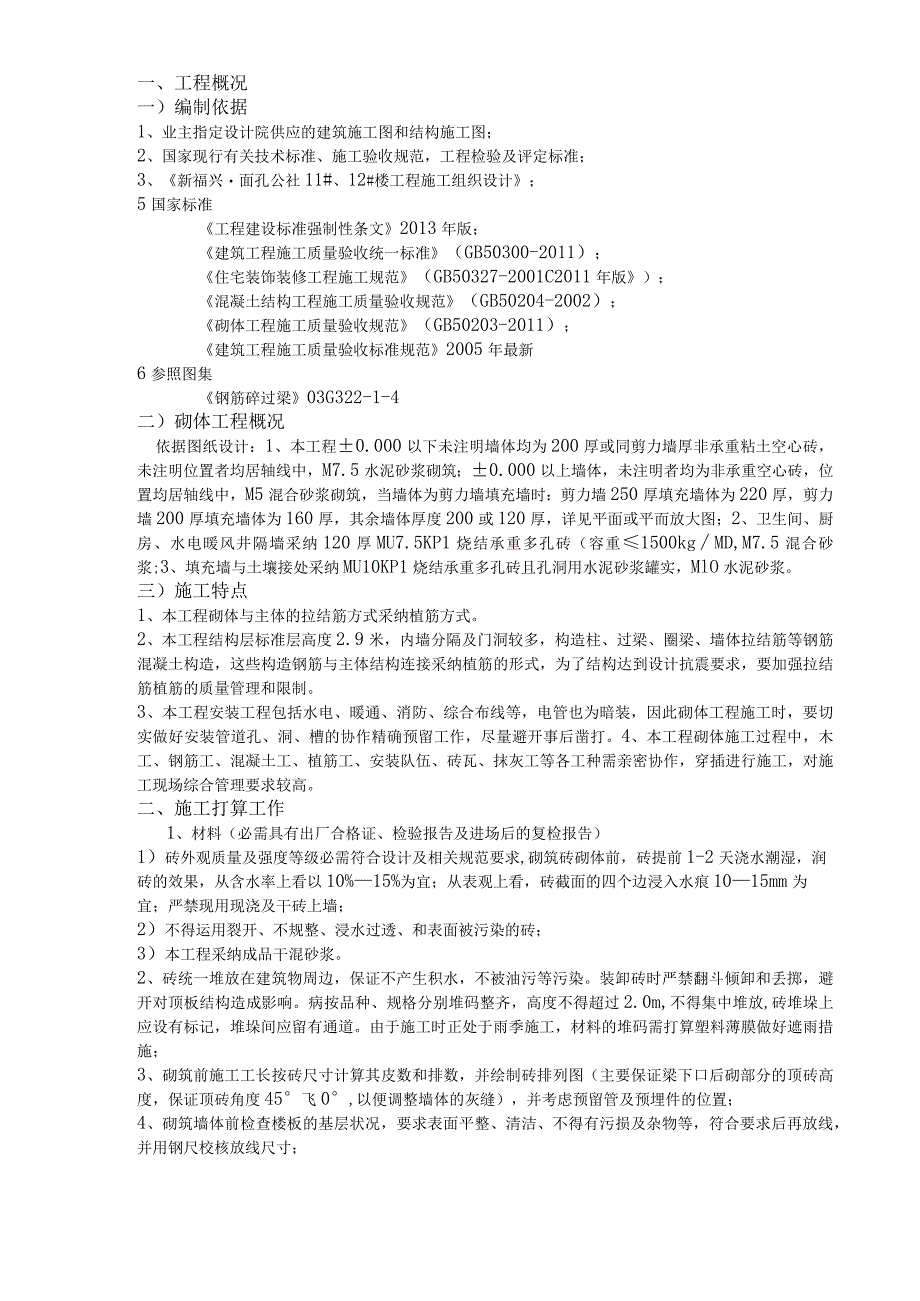

1、新福兴面孔公社11#、12#楼工程砌体施工方案编制人：审核人：批准人：福建九建陕西分公司2014年6月年日一、工程概况一）编制依据1、业主指定设计院供应的建筑施工图和结构施工图；2、国家现行有关技术标准、施工验收规范，工程检验及评定标准；3、新福兴面孔公社11#、12#楼工程施工组织设计；5国家标准工程建设标准强制性条文2013年版；建筑工程施工质量验收统一标准（GB50300-2011）；住宅装饰装修工程施工规范（GB50327-2001C2011年版）；混凝土结构工程施工质量验收规范（GB50204-2002）；砌体工程施工质量验收规范（GB50203-2011）；建筑工程施工质量验收标准

2、规范2005年最新6参照图集钢筋碎过梁03G322-1-4二）砌体工程概况依据图纸设计：1、本工程0.000以下未注明墙体均为200厚或同剪力墙厚非承重粘土空心砖，未注明位置者均居轴线中，M7.5水泥砂浆砌筑；0.000以上墙体，未注明者均为非承重空心砖，位置均居轴线中，M5混合砂浆砌筑，当墙体为剪力墙填充墙时：剪力墙250厚填充墙体为220厚，剪力墙200厚填充墙体为160厚，其余墙体厚度200或120厚，详见平面或平而放大图；2、卫生间、厨房、水电暖风井隔墙采纳120厚MU7.5KP1烧结承重多孔砖（容重1500kgMD,M7.5混合砂浆;3、填充墙与土壤接处采纳MU10KP1烧结承重多孔

3、砖且孔洞用水泥砂浆罐实，MlO水泥砂浆。三）施工特点1、本工程砌体与主体的拉结筋方式采纳植筋方式。2、本工程结构层标准层高度2.9米，内墙分隔及门洞较多，构造柱、过梁、圈梁、墙体拉结筋等钢筋混凝土构造，这些构造钢筋与主体结构连接采纳植筋的形式，为了结构达到设计抗震要求，要加强拉结筋植筋的质量管理和限制。3、本工程安装工程包括水电、暖通、消防、综合布线等，电管也为暗装，因此砌体工程施工时，要切实做好安装管道孔、洞、槽的协作精确预留工作，尽量避开事后凿打。4、本工程砌体施工过程中，木工、钢筋工、混凝土工、植筋工、安装队伍、砖瓦、抹灰工等各工种需亲密协作，穿插进行施工，对施工现场综合管理要求较高。二

4、、施工打算工作1、材料（必需具有出厂合格证、检验报告及进场后的复检报告）1）砖外观质量及强度等级必需符合设计及相关规范要求,砌筑砖砌体前，砖提前1-2天浇水潮湿，润砖的效果，从含水率上看以10%15%为宜；从表观上看，砖截面的四个边浸入水痕1015mm为宜；严禁现用现浇及干砖上墙；2）不得运用裂开、不规整、浸水过透、和表面被污染的砖；3）本工程采纳成品干混砂浆。2、砖统一堆放在建筑物周边，保证不产生积水，不被油污等污染。装卸砖时严禁翻斗倾卸和丢掷，避开对顶板结构造成影响。病按品种、规格分别堆码整齐，高度不得超过2.0m,不得集中堆放,砖堆垛上应设有标记，堆垛间应留有通道。由于施工时正处于雨季施

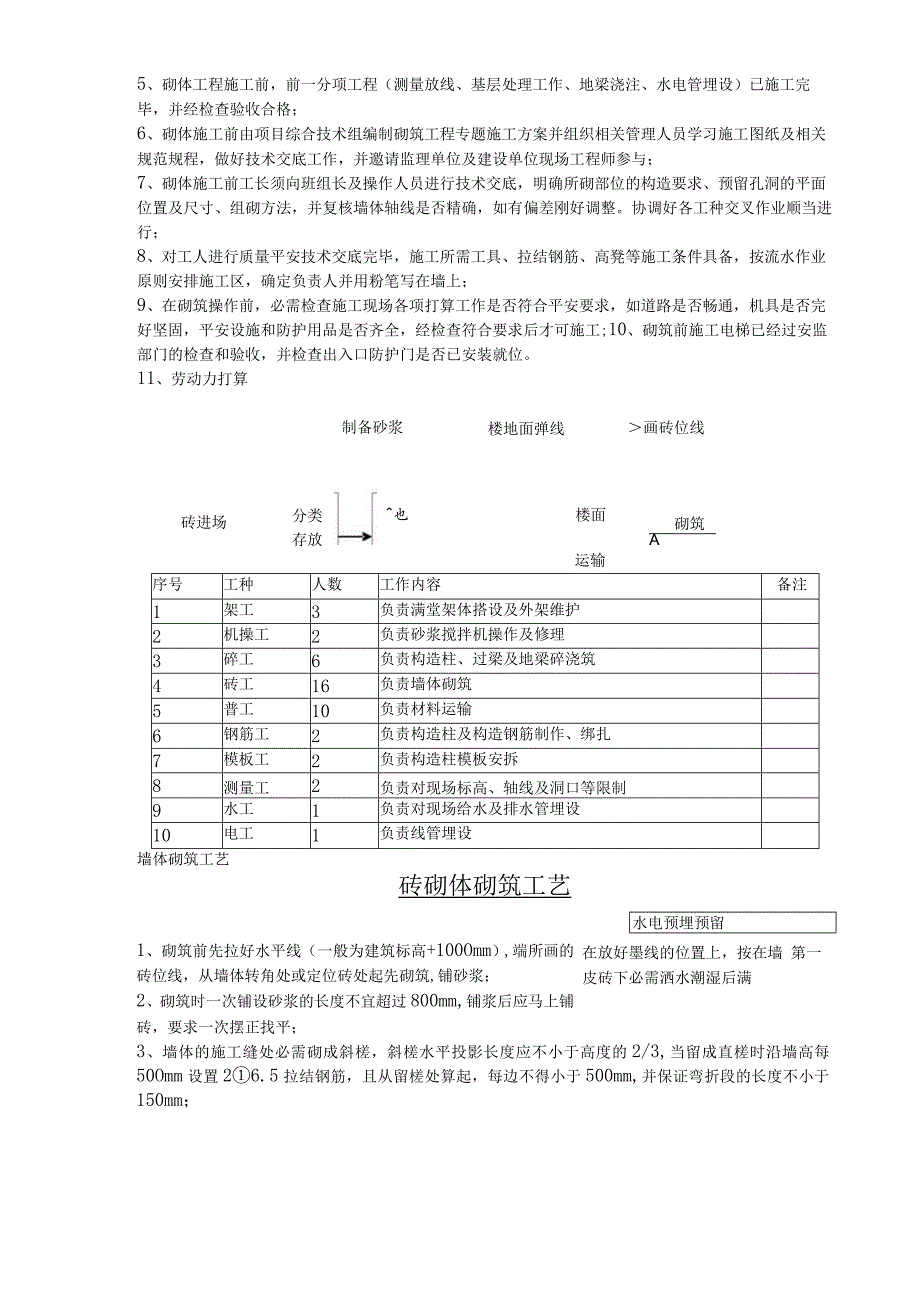

5、工，材料的堆码需打算塑料薄膜做好遮雨措施；3、砌筑前施工工长按砖尺寸计算其皮数和排数，并绘制砖排列图（主要保证梁下口后砌部分的顶砖高度，保证顶砖角度45飞0,以便调整墙体的灰缝），并考虑预留管及预埋件的位置；4、砌筑墙体前检查楼板的基层状况，要求表面平整、清洁、不得有污损及杂物等，符合要求后再放线，并用钢尺校核放线尺寸；5、砌体工程施工前，前一分项工程（测量放线、基层处理工作、地梁浇注、水电管埋设）已施工完毕，并经检查验收合格；6、砌体施工前由项目综合技术组编制砌筑工程专题施工方案并组织相关管理人员学习施工图纸及相关规范规程，做好技术交底工作，并邀请监理单位及建设单位现场工程师参与；7、砌体施

6、工前工长须向班组长及操作人员进行技术交底，明确所砌部位的构造要求、预留孔洞的平面位置及尺寸、组砌方法，并复核墙体轴线是否精确，如有偏差刚好调整。协调好各工种交叉作业顺当进行；8、对工人进行质量平安技术交底完毕，施工所需工具、拉结钢筋、高凳等施工条件具备，按流水作业原则安排施工区，确定负责人并用粉笔写在墙上；9、在砌筑操作前，必需检查施工现场各项打算工作是否符合平安要求，如道路是否畅通，机具是否完好坚固，平安设施和防护用品是否齐全，经检查符合要求后才可施工;10、砌筑前施工电梯已经过安监部门的检查和验收，并检查出入口防护门是否已安装就位。11、劳动力打算砖进场制备砂浆楼地面弹线画砖位线也面分类

7、存放楼面砌筑A运输序号工种人数工作内容备注1架工3负责满堂架体搭设及外架维护2机操工2负责砂浆搅拌机操作及修理3碎工6负责构造柱、过梁及地梁碎浇筑4砖工16负责墙体砌筑5普工10负责材料运输6钢筋工2负责构造柱及构造钢筋制作、绑扎7模板工2负责构造柱模板安拆8测量工2负责对现场标高、轴线及洞口等限制9水工1负责对现场给水及排水管埋设10电工1负责线管埋设墙体砌筑工艺砖砌体砌筑工艺水电预埋预留在放好墨线的位置上，按在墙 第一皮砖下必需洒水潮湿后满1、砌筑前先拉好水平线（一般为建筑标高+100Omm）,端所画的砖位线，从墙体转角处或定位砖处起先砌筑,铺砂浆；2、砌筑时一次铺设砂浆的长度不宜超过80

8、0mm,铺浆后应马上铺砖，要求一次摆正找平；3、墙体的施工缝处必需砌成斜槎，斜槎水平投影长度应不小于高度的2/3,当留成直槎时沿墙高每50Omm设置26.5拉结钢筋，且从留槎处算起，每边不得小于500mm,并保证弯折段的长度不小于150mm；4、依据施工图及规范要求，构造柱纵筋为三级4612,箍筋小6200上下端60Omm范围内加密至100,纵筋上下两端必需锚入混凝土梁或板中300mm,由于本工程该部分考虑植筋，锚固长度为混凝土强度2C30时10D,小于C30时为13D,（模板安装前请监理单位进行隐藏验收），砖砌体与位构造柱连接处应砌成马牙槎，每一槎高度不能超过300,且设置21）6.5500

9、水平拉接钢筋，每边伸入墙内宜全长设置。砌筑砌体时，马牙槎应从每层柱脚起先，先退后进保证大柱脚，砌体边切斜口，在浇筑构造柱位前，必需将砖砌体和模板洒水潮湿，并将模板内的落地灰、砖渣和其它杂物清理干净。构造柱钢筋爱护层为20mm。在砌完一层砌体后浇筑该层柱位前，应刚好对已砌好的独立墙片加稳固支撑，模板与墙的两侧用双面胶水平严密贴紧并支撑牢靠防止漏浆；浇筑构造柱碎采纳插入振动棒分层捣实，振捣时应避开干脆碰触砌体，并严禁通过敲打砌体传振。5、在砌体端部依据砖的模数及测量工所放砖皮数线在剪力墙、柱上钻孔间距（500,预留266.5插筋且伸入剪力墙、柱的长度为100mm,并伸入砌体内长度按全长贯穿设置.，

10、并用结构胶进行封填（构造柱及拉结筋均按规范要求进行抗拔试验）；6、砌筑墙端时砖必需与剪力墙面靠紧，填满砂浆，并将插筋展平，砌入水平灰缝中；7、砌体每天的砌筑高度应依据砖与砂浆的材质、墙体部位、气温、风压等条件分别限制，避开因连续砌筑引起墙体出现不匀称变形和裂缝，一般每天的砌筑高度限制在1.4m以内为宜；距梁、板底部约15Omm高的空隙，须七天后待下部砌体变形稳定后再用粘土实心砖进行砌筑，并在端部配置预制碎块，将其与梁底斜顶砌体塞紧，砖倾斜度为60。左右，顶实后用砂浆将缝隙填实，砂浆应饱满。8、砌筑过程中，应随时检查墙体表面的平整度、垂直度、灰缝的匀称度及砂浆饱满程度等，刚好校正所发觉的偏差。9

11、、砖砌筑时砂浆饱满，不得左右移动，竖向灰缝砂浆不饱满的用夹具灌缝，杜绝出现通缝，水平灰缝砂浆饱满度不得低于90%,竖直缝不低于80%砌筑时随砌随勾缝（通风、排烟竖井随砌随抹），严禁出现瞎缝、透亮缝和用杂物塞填；灰缝厚度应匀称，墙体灰缝限制在8-12mmo砌筑时应上下错缝，搭接长度不宜小于砖高度的1/3,并应不小于150mm。如不能满意时，应在水平灰缝中设置266.5钢筋，加强钢筋长度不小于500mm。10、部份安装线管密集部位，墙体无法砌筑，按钢筋碎墙浇筑碎，上下梁板剔出佐爱护层后焊接钢筋10200,水平筋36.5200同时按上述第4条设置马牙槎及水平拉结筋；11门窗洞口两侧砖采纳实心砖，保证

12、洞边的平直；当门窗洞旁的墙体长度W100mj采纳加筋水泥砂浆或混凝土边框代替，竖筋除与梁固定外还应与墙体中预留的拉接筋相连结，然后两面抹1:2.5的水泥砂浆，或采纳C25细石混凝土灌填。12、对设计规定的空调孔、配电箱在砌筑采纳混凝土预制块，在特别状况下只允许在砌筑完毕砂浆达到肯定的强度后，采纳专用工具钻孔开槽，但不得引起砖产生松动、破坏和裂纹，且预埋管径不宜大于25mm,埋管固定好后再用水泥石灰砂浆分层填实抹平，并在墙面抹灰前完成；13、卫生间、有水房间四周墙体底部浇筑25Omm高（门洞除外），宽度同墙厚的C20碎，14、门垛小于或等于100mm时采纳钢筋碎浇筑。四、砌体工程的质量限制1、砖

13、的质量必需符合规范及设计要求；2、应将非整砖分散砌于墙中，杜绝砌体中通缝出现的机会；3、砌体中预埋拉结筋的规格、数量、长度均应符合设计要求和施工规范的规定；构造柱留置数量、位置均应正确，大马牙槎先退后进；4、施工过程中主要加强检查力度，做到当天砌筑当天检查，谁砌谁签字，对不满意规范要求（垂5,平5）的部位必需返工处理，每层施工完成后请监理单位确定5、为防止卫生间的渗水，必需按设计要求在卫生间四周浇筑250mm高C20位带。五、质量通病及防治1、游丁走缝、墙面凹凸不平首先在材料的选购时严格按规范标准进行选购，必需具有出厂合格证等资料，以保证砖的几何尺寸，再确定组砌的方法和留意调整灰缝的宽度，砌筑

14、时应拉好通线，并随时用线锤吊竖缝及砌体的垂直度；砌筑时留意跟线砌筑，宜采纳小面跟线，过长时加腰线；铺设灰浆时要铺平，避开因铺灰厚度不均引起水平缝不直；常常用托线板和吊线锤检查砌体表面的垂直度，做到三皮一吊，五皮一靠。2、墙体留置阴槎，接槎不严砌墙时对墙体的留槎应作统一规划，外墙大角尽量做到同步砌筑不留槎，以加强墙体的整体性，纵横墙交接处尽量支配同步砌筑；接槎时应在槎洞口内先填塞砂浆，用豉刀或其他工具将砂浆塞严，削减留槎洞口对墙体截面的减弱。3、墙、柱、门窗、洞口上下左右不成线由于弹线和轴线的偏差等缘由造成不成线，应保证层层弹出墙体中心线和砌筑边线，砌筑转角处时校准垂直线，标明门窗、洞口、圈梁、

15、过梁标高位置，砌筑时做到左右拉通线，上下挂线锤。4、干砖上墙，砌体的粘结不良建立专人在砖堆场浇水的制度，避开用水高峰，尽量在中午和下午下班前浇水湿砖，楼层上备水桶储水，坚持浇湿已风干的砖，接砌时先浇水湿墙再铺灰砌筑，建立干砖上墙推倒重砌的制度。5、砂浆不饱满，砂浆的强度不稳定砌筑尽可能采纳和易性好，掺外加剂的混合砂浆砌筑，以提高灰缝砂浆的饱满度；进场的水泥必需具有合格证明才能运用，砂子应满意材质要求，含泥量在规范的允许范围之内，采纳重量协作比并严格计量等以限制砂浆强度的稳定；同时砂浆的饱满度也将影响外墙是否会产生渗水。6、温度裂缝可在顶层时提高砂浆强度和砌筑质量，并按规范要求在易裂缝处设置水平钢筋避开因温度改变引起变形。六、组砌节点及构造示意图电钻钻孔钢筋固定 铁钉固定模板木板加固和木方钉牢T5rm胶合板和木方钉牢50 X 100木方50X100木方档水模板大样1、档水模板加固大样2、不同高度、厚度的填充墙体组砌示意图（拉结钢筋伸入墙按全长贯穿设置）梁底
