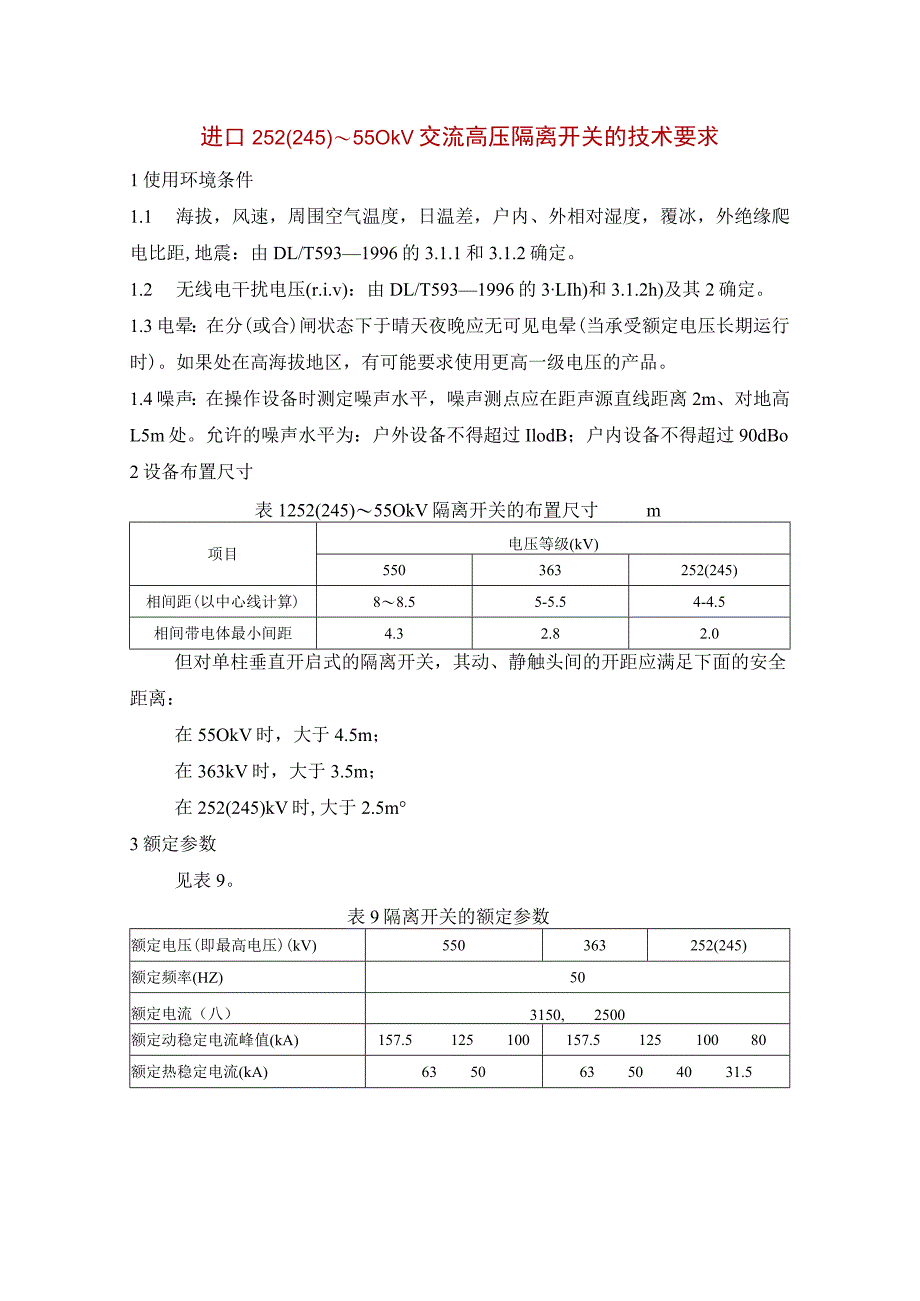

1、进口252(245)55OkV交流高压隔离开关的技术要求1使用环境条件1.1 海拔，风速，周围空气温度，日温差，户内、外相对湿度，覆冰，外绝缘爬电比距,地震：由DL/T5931996的3.1.1和3.1.2确定。1.2 无线电干扰电压(r.i.v)：由DL/T5931996的3LIh)和3.1.2h)及其2确定。1.3电晕：在分(或合)闸状态下于晴天夜晚应无可见电晕(当承受额定电压长期运行时)。如果处在高海拔地区，有可能要求使用更高一级电压的产品。1.4噪声：在操作设备时测定噪声水平，噪声测点应在距声源直线距离2m、对地高L5m处。允许的噪声水平为：户外设备不得超过IlodB；户内设备不得超过

2、90dBo2设备布置尺寸表1252(245)55OkV隔离开关的布置尺寸m项目电压等级(kV)550363252(245)相间距(以中心线计算)88.55-5.54-4.5相间带电体最小间距4.32.82.0但对单柱垂直开启式的隔离开关，其动、静触头间的开距应满足下面的安全距离：在55OkV时，大于4.5m；在363kV时，大于3.5m；在252(245)kV时,大于2.5m3额定参数见表9。表9隔离开关的额定参数额定电压(即最高电压)(kV)550363252(245)额定频率(HZ)50额定电流（八）3150,2500额定动稳定电流峰值(kA)157.5125100157.51251008

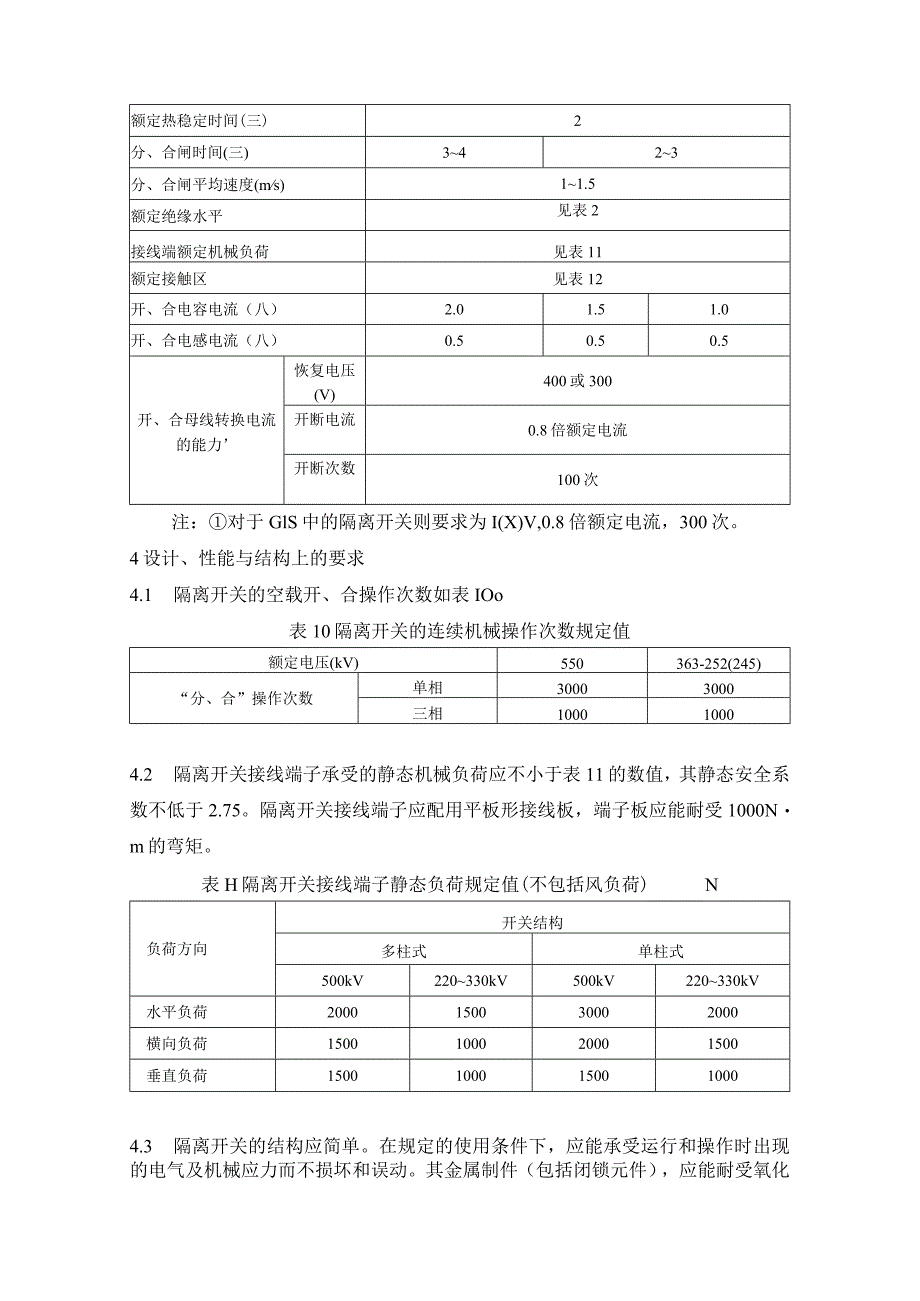

3、0额定热稳定电流(kA)635063504031.5额定热稳定时间(三)2分、合闸时间(三)3423分、合闸平均速度(ms)11.5额定绝缘水平见表2接线端额定机械负荷见表11额定接触区见表12开、合电容电流（八）2.01.51.0开、合电感电流（八）0.50.50.5开、合母线转换电流的能力恢复电压(V)400或300开断电流0.8倍额定电流开断次数100次注：对于GlS中的隔离开关则要求为I(X)V,0.8倍额定电流，300次。4设计、性能与结构上的要求4.1 隔离开关的空载开、合操作次数如表IOo表10隔离开关的连续机械操作次数规定值额定电压(kV)550363-252(245)“分、合

4、”操作次数单相30003000三相100010004.2 隔离开关接线端子承受的静态机械负荷应不小于表11的数值，其静态安全系数不低于2.75。隔离开关接线端子应配用平板形接线板，端子板应能耐受1000Nm的弯矩。表H隔离开关接线端子静态负荷规定值(不包括风负荷)N负荷方向开关结构多柱式单柱式500kV220330kV500kV220330kV水平负荷2000150030002000横向负荷1500100020001500垂直负荷15001000150010004.3 隔离开关的结构应简单。在规定的使用条件下，应能承受运行和操作时出现的电气及机械应力而不损坏和误动。其金属制件（包括闭锁元件），

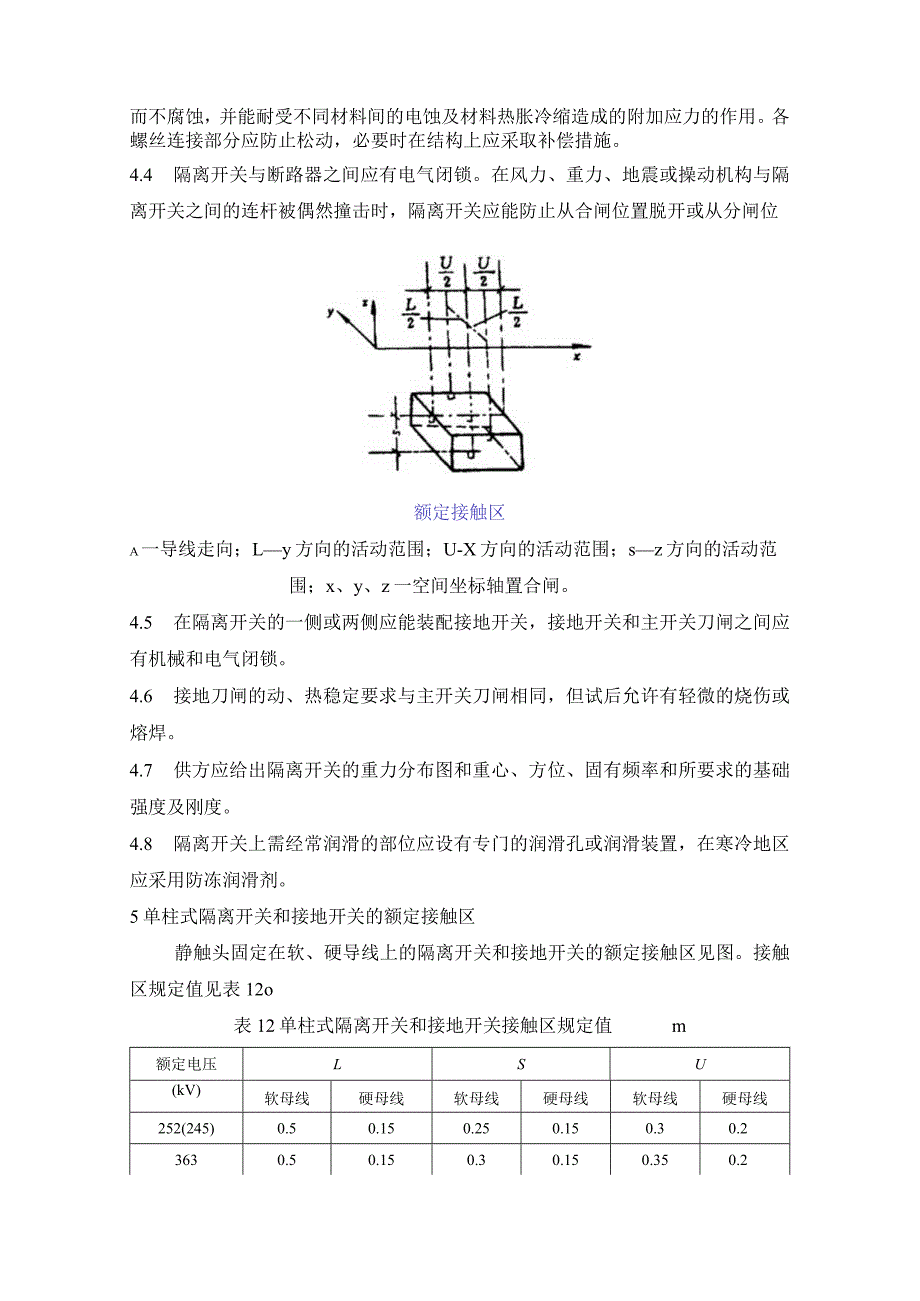

5、应能耐受氧化而不腐蚀，并能耐受不同材料间的电蚀及材料热胀冷缩造成的附加应力的作用。各螺丝连接部分应防止松动，必要时在结构上应采取补偿措施。4.4 隔离开关与断路器之间应有电气闭锁。在风力、重力、地震或操动机构与隔离开关之间的连杆被偶然撞击时，隔离开关应能防止从合闸位置脱开或从分闸位额定接触区a一导线走向；Ly方向的活动范围；U-X方向的活动范围；sz方向的活动范围；x、y、z一空间坐标轴置合闸。4.5 在隔离开关的一侧或两侧应能装配接地开关，接地开关和主开关刀闸之间应有机械和电气闭锁。4.6 接地刀闸的动、热稳定要求与主开关刀闸相同，但试后允许有轻微的烧伤或熔焊。4.7 供方应给出隔离开关的重

6、力分布图和重心、方位、固有频率和所要求的基础强度及刚度。4.8 隔离开关上需经常润滑的部位应设有专门的润滑孔或润滑装置，在寒冷地区应采用防冻润滑剂。5单柱式隔离开关和接地开关的额定接触区静触头固定在软、硬导线上的隔离开关和接地开关的额定接触区见图。接触区规定值见表12o表12单柱式隔离开关和接地开关接触区规定值m额定电压LSU(kV)软母线硬母线软母线硬母线软母线硬母线252(245)0.50.150.250.150.30.23630.50.150.30.150.350.25500.60.20.40.20.50.256操动机构6.1 操动方式：363550kV隔离开关及接地开关采用分相式操动机

7、构；252（245）kV隔离开关采用三相操动机构；接地开关采用三相联动的手动操动机构并附闭锁操作杆。6.2 手动操作时的手柄长度不大于1m,手柄离地面的高度不大于1.1m,操作力不大于200N。6.3 操动机构应能防寒、防热、防尘、防潮、防雨和防止异物（如鸟窝等），应设就地操作按钮及手动操动装置。对控制柜的具体结构要求同3.6.2o6.4 操动机构的控制柜应有足够的端子板，以供设备内部配线及外部电缆端子连接用。端子板、终端板及夹头均应安装在电缆进口上部，与电缆的距离应不大于150mm。每块端子板应有15%的备用端子。6.5 除控制、指示及闭锁等通常用的辅助触点外，每台隔离开关主刀闸需有备用的常开与常闭触点各10付,接地开关为8付（倘若分相操作则为每相的数量）。辅助触点的开断能力为直流110V、5A或220V、2.5A。6.6 所有辅助触点应在电气接线图上标明编号并且连接至主端子板，每只辅助开关及所有辅助触点的电气接线必须编号。7附件7.1 隔离开关的均压装置的尺寸由供方考虑并标在外形图上，但必须取得需方认可后才能生产。7.2 隔离开关的铭牌应符合DL/T48692中27的要求。
