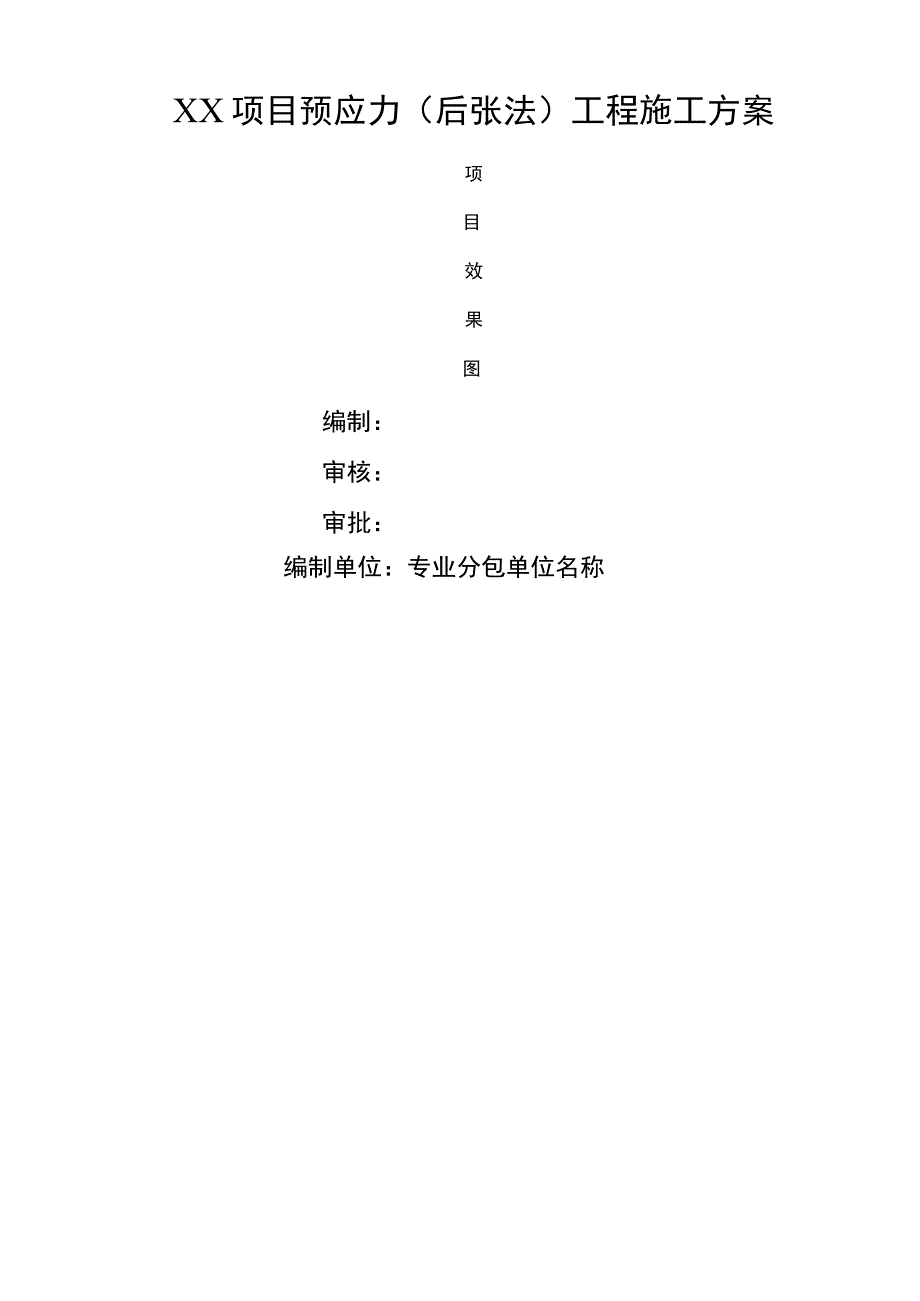

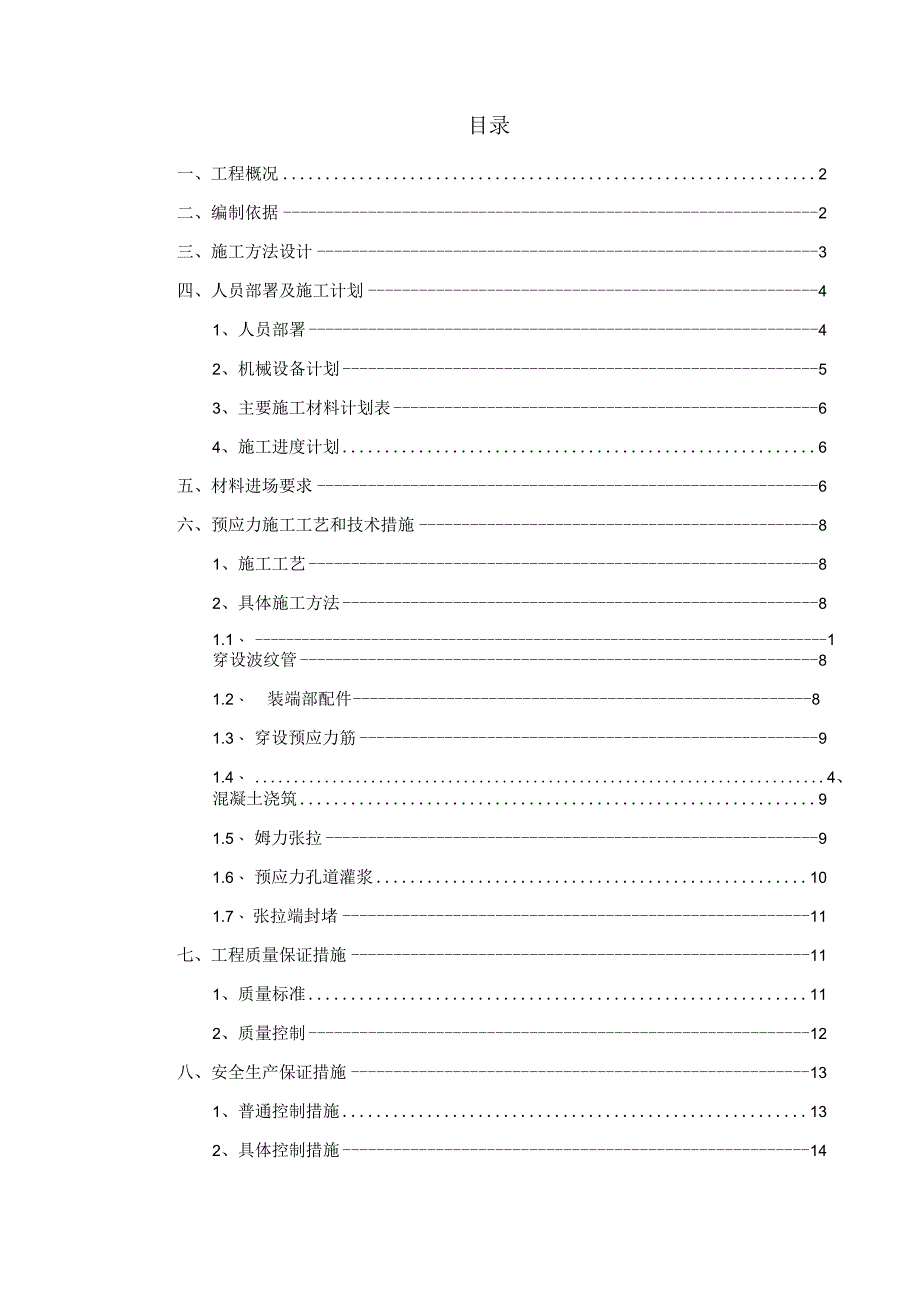

1、XX项目预应力（后张法）工程施工方案项目效果图编制：审核：审批：编制单位：专业分包单位名称目录一、工程概况2二、编制依据2三、施工方法设计3四、人员部署及施工计划41、人员部署42、机械设备计划53、主要施工材料计划表64、施工进度计划6五、材料进场要求6六、预应力施工工艺和技术措施81、施工工艺82、具体施工方法81.1、 1穿设波纹管81.2、 装端部配件81.3、 穿设预应力筋91.4、 4、混凝土浇筑91.5、 姆力张拉91.6、 预应力孔道灌浆101.7、 张拉端封堵11七、工程质量保证措施111、质量标准112、质量控制12八、安全生产保证措施131、普通控制措施132、具体控制措

2、施14九、企业、人员资质16十、附件中国建造第二工程局有限公司XX项目预应力工程施工方案XX项目预应力（后张法）工程施工方案一、工程概况简短的文字描述工程概况，包括但不限于以下内容：1、项目地理位置2、项目设计情况（占地面积、总建造面积、抗震要求、楼栋、功能划分等）3、项目预应力工程情况：301预应力梁分布序号预应力梁位置跨度截面尺寸1二层椭圆中庭10-11轴/Ca-Ea轴25。5米55012002三层椭圆中庭I轴/H轴18米200100033.2张拉端大样3。3材料：（据工程设计情况）预应力筋：低松触钢绞线.用序标准f=；锚具：张拉端:或者系列锚具;固定端：或者系列埋入式挤压锚。孔道埋管：圆

3、形镀锌金属波纹管、无缝钢管，混凝土强度等级为。未特殊注明均为圆形镀锌金属波纹管。二、编制依据序号类别名称代号1国标预应力混凝土用钢绞线GB/T52242混凝土结构工程施工质量验收规范3预应力筋用锚具、夹具和连接器2022GB/T14370-4行标预应力筋用锚具、夹具和连接器应用技术规程5预应力混凝土用金属波纹管JGTRS_99?b预应力用液压千斤顶7列应力用电动油泵JG/T3192022地标8XX其他国笏相3匚程施工组织设计9XX设计院的XX工程预应力施工图纸及设计说明10后张预应力混凝土结构施工图表示方法及构造详图06SG42911建造工程预应力施工规程CECSI80：200519.有关法规

4、13-:厂家的配套产品说明三、施工方法设计本工程预应力筋主要布置于干预应力技术要求较高、较全面。预应力的施工质量直接关系到结构的承载力、抗裂等作用，其重要性不言而喻，对施工质量要求较高。针对本工程以上特点，通过对本工程预应力结构设计方案的分析讨论,在预应力施工中，主要存在以下技术要点：1预应力筋定位支架钢筋的规格为一梁钢绞线的定位钢筋间距为一2梁柱节点处预应力筋穿设梁柱节点处梁柱弯折锚固的普通钢筋比较多，节点钢筋密集,这对预埋张拉端锚垫板带来了较大艰难。为了避免该问题，框梁梁面筋分层错开间距下弯锚固，以便让出安装张拉端锚垫板的预留空间。具体详见以下大样图：普通张拉端锚垫板（喇叭管）长为：5孔锚

5、垫板长13Omm,6孔及7孔锚垫板长160mm；5孔、6孔及7孔锚具厚度均为50mm。根据锚垫板尺寸，建议梁柱节点处边梁的第一排普通钢筋与第二排普通钢筋往下弯折锚固的水平间距定为2210mm,以保证锚垫板+锚具的长向有足够的埋设空间。3预应力节点构造工程中预应力筋端部节点特殊是梁筋的构造复杂，必要时需现场放样，普通钢筋的布置应考虑到预应力锚具的安装空间。本工程中主要有以下节点形式：XX项目预应力工程施工方案3o1有粘结预应力束固定端节点：固定端采用15-1挤压式锚具，其构造如图3。1所示。图3。1有粘结预应力筋固定端示意图3.2有粘结预应力束张拉端节点:有粘结预应力张拉端须加腋处理，配筋及尺寸

6、见如下示意图：4变角张拉技术4.1 变角张拉技术变角张拉是指用变角块将张拉端的预应力筋按规定的方向和转角弯起，使张拉干斤顶的轴线和锚垫板法线呈一定角度并对预应力筋实施张拉的工艺。变角张拉技术解决了诸多张拉空间受限制时的张拉锚固问题。变角张拉装置是由顶压器、变角块、千斤顶等组成。每一变角块有一定的变角量，通过叠加不同数量的变角块，可满足5。600的变角要求。变角块与顶压器和千斤顶的连接，都要一个过渡块。安装变角块时应注意块与块之间的槽口搭接，一定要保证变角轴线向结构外侧弯曲.4.2 变角张拉的控制参数和技术要求为使张拉后应力达到设计要求，本工程的张拉设备采用生产的变角器及其配套的液压顶压器。在施

7、工中,安装变角块时应注意块与块之间的槽口搭接，一定要保证变角轴线向结构外侧弯曲。张拉过程中应避免夹片嵌住钢绞线。变角器及变角张拉做法四、人员部署及施工计划1、人员部署1.1 管理人员构成预应力专项工程项目部管理人员组成表序号姓名拟任职务联系方式1XX项目经理2XX项目安全员3XX项目工程师4XX项目材科员5XX项目质后员6XX项目资科员71.2劳动力计划劳动力需量计划表序号工作内容工种（人）预应力遹工耳L工杂二1预应力筋下料挤压2焊支架钢筋3焊端头埋件4铺设波纹管穿钢绞线5清理埋件安装锚具6预应力张拉7灌浆8端部切割2、机械设备计划本工程预应力主要施工机械见下表：预应力施工主要设备需量表序号设

8、备名称型号数量备注1货车庆铃1。9吨1辆用于材料周转运输2油泵ZB4-506台用于张拉及固定端挤压作业3千斤顶YCQ-2502台用于张拉9孔有粘结预应力筋4千斤顶YCQ-2002台用于张拉6。7孔有粘结预应力筋5挤压机JY-454台固定端挤压锚的制作6电焊机4台固定预应力筋矢高及垫板7砂轮切割机2个钢绞线下料8角磨机4个张拉后切割多余钢绞线9螺旋式灌浆机J2GG2台孔道灌浆10水泥灌浆料拌和机Oo32台灌浆水泥浆拌和11高压油管6m20根千斤顶油管12手持式对讲机4个张拉协调13开关电箱（一机一闸）380伏814开关电箱（一机一闸）220伏63、主要施工材料计划表:预应力施工材料选用计划材料名

9、称规格数量备注钢绞线QMl5-6型夹片锚QMI5-7型夹片锚QMl59型夹片锚4、施工进度计划楼栋号任务名称2022年1月2022年2月2022年3月上旬中旬下旬上旬中旬下旬上旬中旬下旬1#楼材料准备铺设波纹管混凝土养护张拉楼五、材料进场要求1、主要预应力材料的选购1。1施工中所用材料必须有生产批号、产品质量保证书等,符合国家相关标准、规范。1.2 预应力绞线截面特征及力学性能中国建造第二工程局有限公司6案Io3本工程所用预应力钢绞线截面尺寸及力学性能应满足下表的要求。钢绞线截面特性及力学性能抗拉强度Nmr112公称直径mm、称面积最m2荷载小破坏1%CN小荷教伸长时最最小KN率延伸100OH

10、70%F80%I最大松弛率186015.2140260O7234063.52o53.5钢绞线出场时应有质量保证书，每盘上应挂有标盘，进场时，应按现行国家标准预应力混凝土用钢绞线(GB/T5224)等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。检查数量：按进场的批次和产品的抽样检验方案确定,检查产品合格证、出厂检验报告和进场复验报告.外观检查：应在使用过程中逐盘进行,其钢绞线表面不得有裂纹和机械损伤，允许有轻微的浮锈，但不得有明显的麻坑。无粘结筋则外包层完好，油脂丰满。力学性能试验：从每批中任取三盘的钢绞线各取一个试样进行拉伸试验，要求抗拉强度fN1860Nmn,之3。5%。如有

11、一项试验结果不符合标准要求,则该盘钢绞Ptk线为不合格品,应加倍取样复检，如仍有一项不合格，则该批钢绞线判为不合格品。2、预应力锚固体系的质量要求及外形要求预应力锚固体系分为张拉端锚具和固定端锚具。预应力张拉端采用夹片式锚固体系，由锚环、夹片、承压板、螺旋筋等组成；固定端采用挤压式锚固体系，由挤压锚、承压板、螺旋筋组成。本工程拟选用锚固体系产品，达到了JGJ85-2002对锚具的要求,所有性能均达到规定要求。锚具进场后，除应按产品出厂证明文件核对其锚固性能类别、型号、规格及数量外,尚应按国家标准混凝土结构工程施工质量验收规范(GB50204-2002)及预应力筋用锚具、夹具和连接器(GB/T1

12、43702000)要求进行检测,合格后方可使用。(1)外观检查应从每批中抽取10%的锚具且不少于10套,检查其外观和尺寸。如有一套表面有裂纹或者超过产品标准及设计图纸规定尺寸的允许偏差，则应另取双倍数量的锚具重做检查；如仍有一套不符合要求,则应逐套检查，合格者方可使用；(2)硬度检验由锚具生产厂提供有效的试验报告。(3)静载锚固性能试验由锚具生产厂提供有效的试验报告。预应力筋用锚具验收批的划分：在同种材料和同一辈子产工艺条件下,锚具以不超过IOoo套为一个验收批。预应力夹片锚具在张拉端的内缩量按照规范要求不大于46mm.六、预应力施工工艺和技术措施1、施工工艺本工程预应力梁中采用后张有粘结预应

13、力技术，根据本工程的结构设计特点，确定该部份预应力的施工工艺如下：穿设波纹管T安装端部配件T穿设预应力筋T浇筑混凝土一张拉T孔道灌浆T封端2、具体施工方法2.1穿设波纹管2oK1土建总承包单位支好梁的底模，普通钢筋就位之后，根据设计要求的矢高安装预应力定位支架，此间距约为。支架用以上直径的钢筋制作。2。1.2铺设预应力波纹管，并牢牢绑扎在定位支架上,W部位用防水胶带缠绕.2.1.3在构件的端部应设置灌浆孔,每跨的最高点安装盖瓦和排气管，如下图所示.波纹管上开孔示意图2o2安装端部配件2.2.1波纹管位置固定好并穿束完成后，可安装锚垫板及螺旋筋。端部锚垫板、螺旋筋由于处于支座钢筋较密处，安装比较艰难，应保证其位置的准确。同时还必须保证垫
