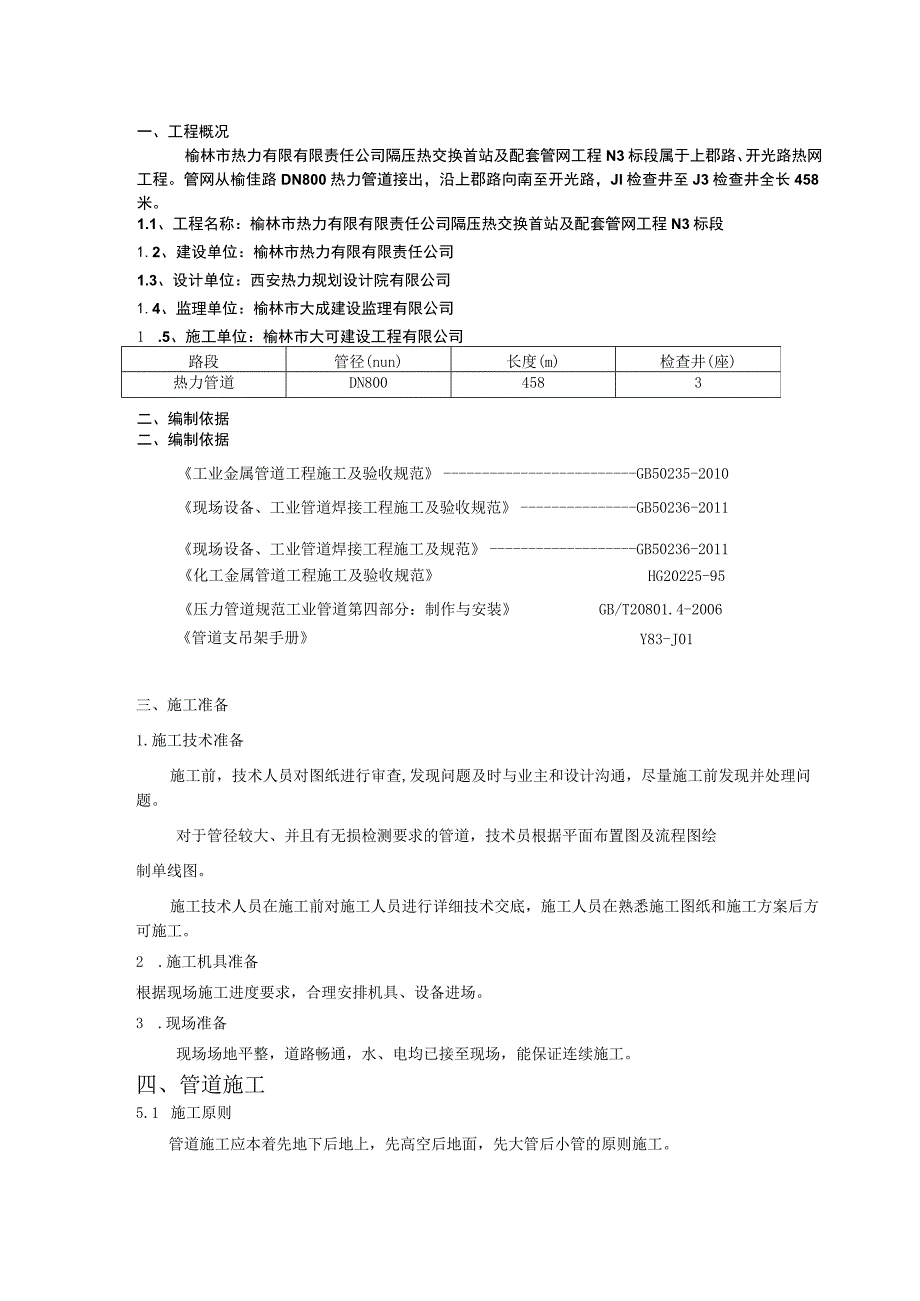

1、及配套管网工程N3标段管道安装施工方案一、工程概况榆林市热力有限有限责任公司隔压热交换首站及配套管网工程N3标段属于上郡路、开光路热网工程。管网从榆佳路DN800热力管道接出，沿上郡路向南至开光路，Jl检查井至J3检查井全长458米。1.1、工程名称：榆林市热力有限有限责任公司隔压热交换首站及配套管网工程N3标段1.2、建设单位：榆林市热力有限有限责任公司1.3、设计单位：西安热力规划设计院有限公司1.4、监理单位：榆林市大成建设监理有限公司路段管径(nun)长度(m)检查井(座)热力管道DN8004583二、编制依据1 .5、施工单位：榆林市大可建设工程有限公司二、编制依据工业金属管道工程施

2、工及验收规范GB50235-2010现场设备、工业管道焊接工程施工及验收规范GB50236-2011现场设备、工业管道焊接工程施工及规范GB50236-2011化工金属管道工程施工及验收规范HG20225-95压力管道规范工业管道第四部分：制作与安装GB/T20801.4-2006Y83-J01管道支吊架手册三、施工准备1.施工技术准备施工前，技术人员对图纸进行审查,发现问题及时与业主和设计沟通，尽量施工前发现并处理问题。对于管径较大、并且有无损检测要求的管道，技术员根据平面布置图及流程图绘制单线图。施工技术人员在施工前对施工人员进行详细技术交底，施工人员在熟悉施工图纸和施工方案后方可施工。2

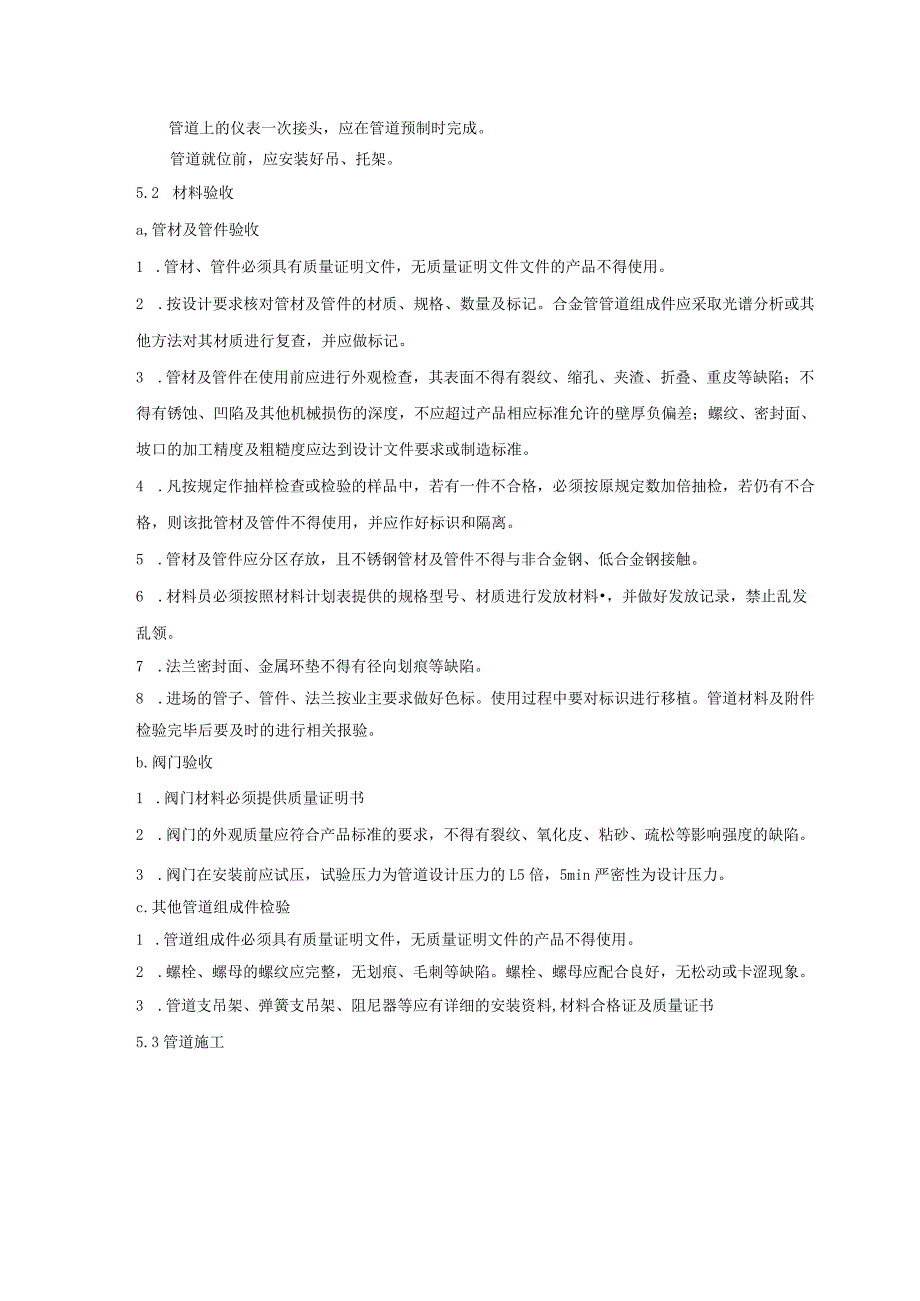

3、 .施工机具准备根据现场施工进度要求，合理安排机具、设备进场。3 .现场准备现场场地平整，道路畅通，水、电均已接至现场，能保证连续施工。四、管道施工5.1 施工原则管道施工应本着先地下后地上，先高空后地面，先大管后小管的原则施工。管道上的仪表一次接头，应在管道预制时完成。管道就位前，应安装好吊、托架。5.2 材料验收a,管材及管件验收1 .管材、管件必须具有质量证明文件，无质量证明文件文件的产品不得使用。2 .按设计要求核对管材及管件的材质、规格、数量及标记。合金管管道组成件应采取光谱分析或其他方法对其材质进行复查，并应做标记。3 .管材及管件在使用前应进行外观检查，其表面不得有裂纹、缩孔、夹

4、渣、折叠、重皮等缺陷；不得有锈蚀、凹陷及其他机械损伤的深度，不应超过产品相应标准允许的壁厚负偏差；螺纹、密封面、坡口的加工精度及粗糙度应达到设计文件要求或制造标准。4 .凡按规定作抽样检查或检验的样品中，若有一件不合格，必须按原规定数加倍抽检，若仍有不合格，则该批管材及管件不得使用，并应作好标识和隔离。5 .管材及管件应分区存放，且不锈钢管材及管件不得与非合金钢、低合金钢接触。6 .材料员必须按照材料计划表提供的规格型号、材质进行发放材料，并做好发放记录，禁止乱发乱领。7 .法兰密封面、金属环垫不得有径向划痕等缺陷。8 .进场的管子、管件、法兰按业主要求做好色标。使用过程中要对标识进行移植。管

5、道材料及附件检验完毕后要及时的进行相关报验。b.阀门验收1 .阀门材料必须提供质量证明书2 .阀门的外观质量应符合产品标准的要求，不得有裂纹、氧化皮、粘砂、疏松等影响强度的缺陷。3 .阀门在安装前应试压，试验压力为管道设计压力的L5倍，5min严密性为设计压力。c.其他管道组成件检验1 .管道组成件必须具有质量证明文件，无质量证明文件的产品不得使用。2 .螺栓、螺母的螺纹应完整，无划痕、毛刺等缺陷。螺栓、螺母应配合良好，无松动或卡涩现象。3 .管道支吊架、弹簧支吊架、阻尼器等应有详细的安装资料,材料合格证及质量证书5.3管道施工开工报告管道防腐管道焊接探伤报告管道支、吊架预制管道支、吊架安装资

6、料收集、整理系统吹洗泄漏试验管道防腐、绝热、质量评定竣工验收a.管道预制管道预制前必须按照管线号核对管道等级、规格、材质，避免出错。管道预制前应核对单线图和平面图，并结合现场实际情况，查对设备管口标高，预制加工图上应标注管线编号、现场组焊位置和调节裕量。自由管段和封闭管段的选择应合理。封闭管段应按现场实测后的安装长度加工。不锈钢管道的切割采用机械或等离子等方法，修磨时使用专用砂轮片。镀锌钢管宜用钢锯、无齿锯或机械等方法切割。切口表面应平整，无裂纹、重皮、毛刺、凸凹、缩口、熔渣、氧化物、铁屑等。管道切口端面倾斜偏差不应大于管子外径的1%,且不得超过3m.自由管段和封闭管段加工尺寸允许偏差（mm）

7、项目允许扁差自由管段封闭管段长度10+1.5法兰面与管子中心垂直度DN3002.02.0法兰螺栓孔对称水平度1.61.6管道预制前应做好管子的除锈、刷底漆工作，预制的管段应便于存放和运输，在运输过程中注意保护好油漆。管道预制过程中的每一道工序，均应核对管子做好标记的移植。不锈钢管道、低温钢管道，不得使用钢印作标记。管道预制时应在管段表面标有明显的区号、管线号，焊缝边要注明焊缝号、焊工号、日期。无损检测合格的焊缝封堵管口后分区堆放。管道支吊架预制必须符合设计要求，并具有良好的外观质量。相同类型和相同尺寸的支吊架应统一成批预制加工。成品件应标注吊、托架代号，便于领用。管子对口时应在距接口中心300

8、mm处测量平直度。如下图：管道对口平直度当管子公称直径小于IoonInl时，允许偏差为Imn1；当管子公称直径大于或等于100nInl时,允许偏差为2mm。但全长允许偏差均为IOmn1。坡口形状如下图项次厚咬(mm)坡口名称坡口形式坡口尺工备注间隙C(mm)钝边p(mm)角度a()13I型坡口药饵0-1.53602.539V型坡口侬冬加丹020265-75926030355-65管子、管件组对时其内壁做到平齐，内壁错边量不超过壁厚的10%,且不大于1.5mm。在预制前应根据轴测图、管道平面布置图,结合现场实际情况计算好每一根管段的长度。预制管道应符合下图要求：管道预制偏差图1.每个方向总长度允

9、许偏差为5mmN间距允许偏差为3mmB管端中心最大偏差为IOmmC支管与主管的横向中心允许偏差为1.5mF法兰两相邻螺栓应跨中安装，其间距允许偏差为ImmE一一法兰面与管中心垂直偏差：公称直径小于或等于30Omm时为1mm；公称直径大于30OmnI时为2mm法兰连接应与管道同心，并应保证螺栓自由穿入。法兰螺栓孔应跨中安装。法兰间应保持平行，其偏差不得大于法兰外径的L5%。，且不得大于2mm。不得用强紧螺栓的办法消除歪斜。b.管道安装管道安装前应具备条件：与管道有关的土建、钢结构需检验合格，与管道连接的设备找正（精找）、固定完毕，专业之间工序交接完毕。管道组成件及管道支承件等已检验合格。管道安装

10、前，应逐件清除管道组成件内部的砂土、铁屑、熔渣及其他杂物。有特殊要求的管道，应按设计文件要求进行清除。清除合格后，应及时封闭。坐标架空及地沟室内25室外15埋地60标高架空及地沟室内20室夕卜15埋地25水平管道垂直度DN1002L最大50DN1OO3L%。最大80立管铅垂度5L最大30成排管道间距15交叉管的外壁或绝热（冷）层间距20管道安装的允许偏差（mm）注：L一管子的有效长度；DN一管子公称直径。管道上的仪表取源一次不见的开孔（包括其他开孔）应在管段安装前完成，当在已安装的管道上开孔时，管内因切割而产生的异物应清除干净。当管道安装工作有间断时，应及时封闭敞开的管口。汽轮机本体连接的管道

11、，特别是人口管道，在安装前必须认真清理，安装中断应立即做临时封闭，最后封口时应有人监护仔细检查内部，应无任何杂物。流量孔板上、下游直管的长度应符合设计要求，根据介质流向正确安装，安装前孔板法兰中的节流孔板均应拆除。合金钢进行局部弯度矫正时，加热温度应控制在临界温度以下。在合金钢上不得焊接临时支撑物，合金钢管道系统安装完毕后，应检验材质标记，发现无标记时必须查验钢号。安装不锈钢管道时，不得用铁质工具敲击。管道的坡向、坡度应符合设计规定，管道的坡度可用支座下的金属垫片、板调整，吊架可用吊杆螺栓调整。管道安装前应根据设计规定，仔细核对法兰的等级和连接尺寸以及密封垫片，并对法兰密封面及密封垫片进行外观

12、检查，不得有影响密封性能的缺陷存在。管道连接时，不得用强力对口、加偏垫或加多层垫等方法来消除接口端面的空隙、偏斜、错口或不同心等缺陷。合金钢管进行局部弯度矫正时加热温度不能过高，应控制在临界温度以下。合金钢管道系统安装完毕后，应再一次检验材质标识，发现无标识时，做光谱分析。c.阀门安装门安装前，应按设计文件中的阀门规格书，对阀门的阀体、密封面及有特殊要求的垫片和填料的材质进行抽检，每批至少抽查一件，合金钢阀门的阀体应逐件进行光谱分析，若不符合要求,不得安装在管道上。对于输送精甲醇、富硫化氢甲醉、富甲静液、甲静石脑油混合物、高压蒸汽等介质管道上的阀门应逐个进行壳体压力试验和密封试验。不合格者，不

13、得使用。对于输送低压蒸汽、压缩空气、氮气、脱盐水、循环冷却水等介质管道上的阀门，应从每批中抽查10%,且不少于1个，进行壳体压力试验和密封试验。当不合格时，应加倍抽查，仍不合格时，该批阀门不得使用。不合格的阀门要隔离，避免用错。阀门液体压力试验应以洁净水为介质。阀门壳体试验压力为公称压力的L5倍，试压时间为5分钟，以壳体填料无渗漏为合格。密封试验以公称压力Ll倍进行，以阀瓣密封面不漏为合格。不锈钢阀门液体压力试验时，水中的氯离子含量不得超过25ppmo阀门试验结束后应及时排尽内部积水，并吹干。然后关闭阀门，密封出入口。阀门试验要有记录，阀门上要有标识。法兰或螺纹连接的阀门应在关闭状态下安装;对

14、焊阀门与管道连接焊缝底层采用氢弧焊施焊,保证内部清洁，焊接时阀门不宜关闭，防止过热变形。安全阀在安装前，应当由业主统一安排将安全阀送到当地技术监督局经行调试,并打铅封,并按规定填写好安全阀调试记录作为以后的交工文件。调节阀、止回阀、截止阀、流量计等均应按介质流向正确安装，调节阀、流量计等两端和设备管口法兰垫片均用临时垫片，试车完毕后换为正式垫片。安装安全阀时，为了保证起跳后能准确回座，必须垂直安装。d吊、托架安装管道安装时，应同时进行吊、托架的固定和调整工作。吊、托架位置应正确，安装应牢固，管子和支承面接触应良好。根据设计要求，按照管家标准图一HG/T21629T999中规定的参数制作及安装。弹簧吊、托架的弹簧的安装高度，应按设计文件规定进行调整。弹簧支架的限位板，应在试车前拆除。弹簧吊、托架的安装位置应严格按照设计的规定，特别是经过柔性分析计算的弹簧吊、托架。吊、托架不得有漏焊，欠焊或焊接裂纹等缺陷。管道与支架焊接时，管子不得有咬肉，烧穿等现象。导向托架或滑动托架的滑动面应洁净平整，不得有歪斜和卡涩现象。其安装位置应从支承面中心向位移反方向偏移，偏移量应为位移值的1/2或符合设计文件的规定。绝热层不得妨碍其位移。见下图：管道安装完毕后，应按设计要求逐个核对吊、托架的形式，材质和位置
