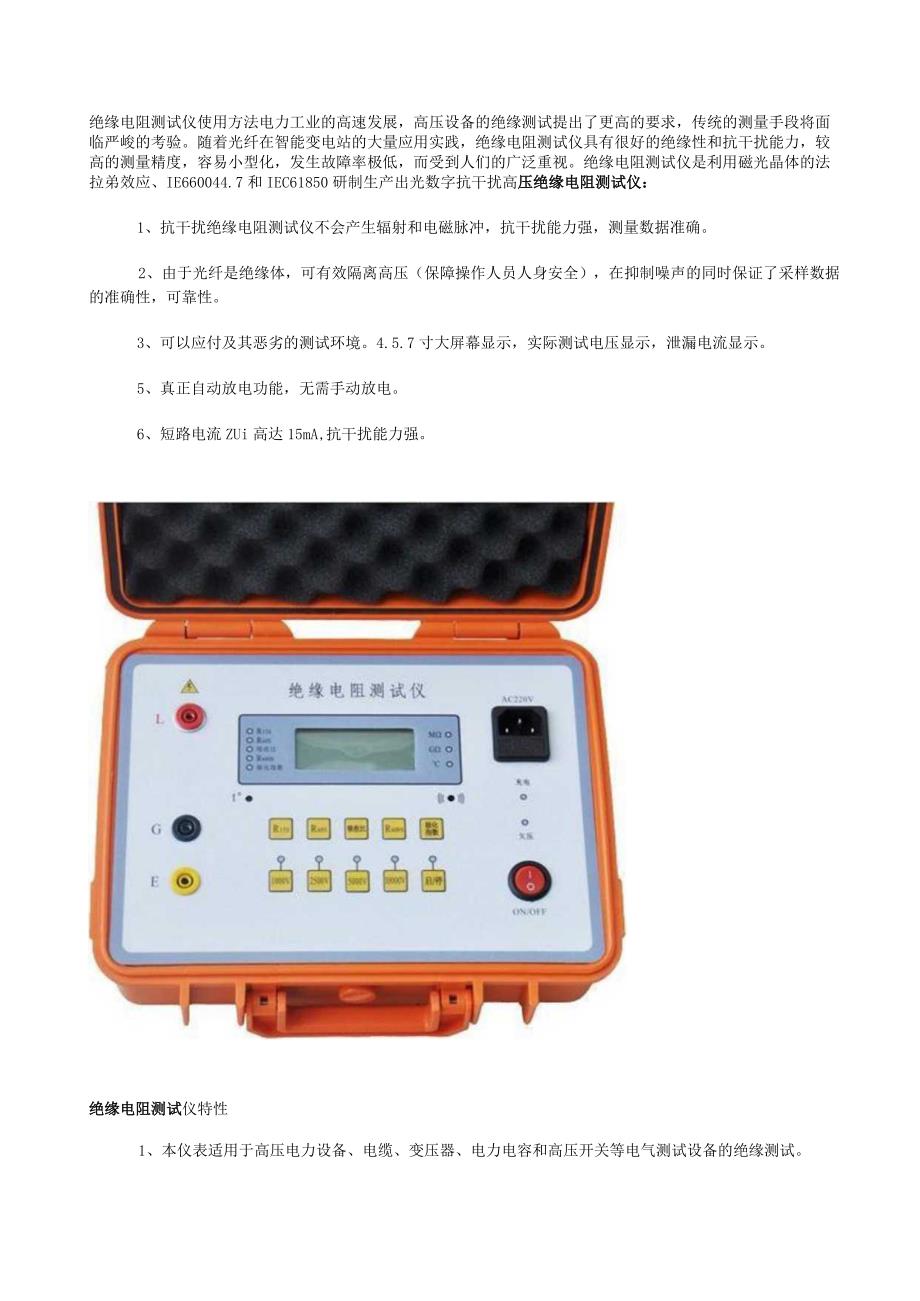

1、绝缘电阻测试仪使用方法电力工业的高速发展，高压设备的绝缘测试提出了更高的要求，传统的测量手段将面临严峻的考验。随着光纤在智能变电站的大量应用实践，绝缘电阻测试仪具有很好的绝缘性和抗干扰能力，较高的测量精度，容易小型化，发生故障率极低，而受到人们的广泛重视。绝缘电阻测试仪是利用磁光晶体的法拉弟效应、IE660044.7和IEC61850研制生产出光数字抗干扰高压绝缘电阻测试仪：1、抗干扰绝缘电阻测试仪不会产生辐射和电磁脉冲，抗干扰能力强，测量数据准确。2、由于光纤是绝缘体，可有效隔离高压（保障操作人员人身安全），在抑制噪声的同时保证了采样数据的准确性，可靠性。3、可以应付及其恶劣的测试环境。4.

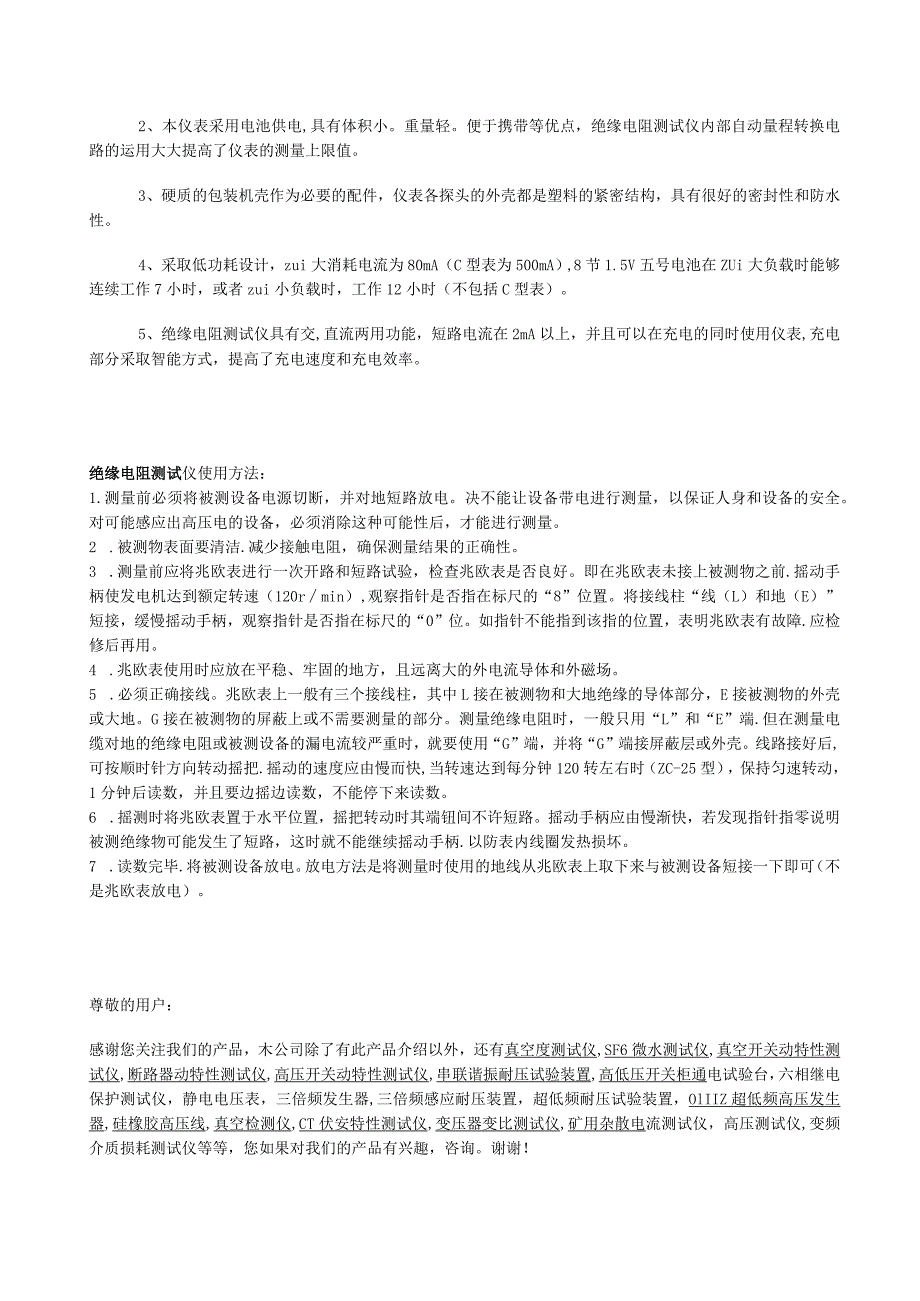

2、5.7寸大屏幕显示，实际测试电压显示，泄漏电流显示。5、真正自动放电功能，无需手动放电。6、短路电流ZUi高达15mA,抗干扰能力强。绝缘电阻测试仪特性1、本仪表适用于高压电力设备、电缆、变压器、电力电容和高压开关等电气测试设备的绝缘测试。2、本仪表采用电池供电,具有体积小。重量轻。便于携带等优点，绝缘电阻测试仪内部自动量程转换电路的运用大大提高了仪表的测量上限值。3、硬质的包装机壳作为必要的配件，仪表各探头的外壳都是塑料的紧密结构，具有很好的密封性和防水性。4、采取低功耗设计，zui大消耗电流为80mA（C型表为500mA）,8节1.5V五号电池在ZUi大负载时能够连续工作7小时，或者zui

3、小负载时，工作12小时（不包括C型表）。5、绝缘电阻测试仪具有交,直流两用功能，短路电流在2mA以上，并且可以在充电的同时使用仪表,充电部分采取智能方式，提高了充电速度和充电效率。绝缘电阻测试仪使用方法：1.测量前必须将被测设备电源切断，并对地短路放电。决不能让设备带电进行测量，以保证人身和设备的安全。对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。2 .被测物表面要清洁.减少接触电阻，确保测量结果的正确性。3 .测量前应将兆欧表进行一次开路和短路试验，检查兆欧表是否良好。即在兆欧表未接上被测物之前.摇动手柄使发电机达到额定转速（120rmin）,观察指针是否指在标尺的“8”位置

4、。将接线柱“线（L）和地（E）”短接，缓慢摇动手柄，观察指针是否指在标尺的“0”位。如指针不能指到该指的位置，表明兆欧表有故障.应检修后再用。4 .兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。5 .必须正确接线。兆欧表上一般有三个接线柱，其中L接在被测物和大地绝缘的导体部分，E接被测物的外壳或大地。G接在被测物的屏蔽上或不需要测量的部分。测量绝缘电阻时，一般只用“L”和“E”端.但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。线路接好后,可按顺时针方向转动摇把.摇动的速度应由慢而快,当转速达到每分钟120转左右时（ZC-

5、25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。6 .摇测时将兆欧表置于水平位置，摇把转动时其端钮间不许短路。摇动手柄应由慢渐快，若发现指针指零说明被测绝缘物可能发生了短路，这时就不能继续摇动手柄.以防表内线圈发热损坏。7 .读数完毕.将被测设备放电。放电方法是将测量时使用的地线从兆欧表上取下来与被测设备短接一下即可（不是兆欧表放电）。尊敬的用户：感谢您关注我们的产品，木公司除了有此产品介绍以外，还有真空度测试仪,SF6微水测试仪,真空开关动特性测试仪,断路器动特性测试仪,高压开关动特性测试仪,串联谐振耐压试验装置,高低压开关柜通电试验台，六相继电保护测试仪，静电电压表，三倍频发生器,三倍频感应耐压装置，超低频耐压试验装置，OlIIZ超低频高压发生器,硅橡胶高压线,真空检测仪,CT伏安特性测试仪,变压器变比测试仪,矿用杂散电流测试仪，高压测试仪,变频介质损耗测试仪等等，您如果对我们的产品有兴趣，咨询。谢谢！
