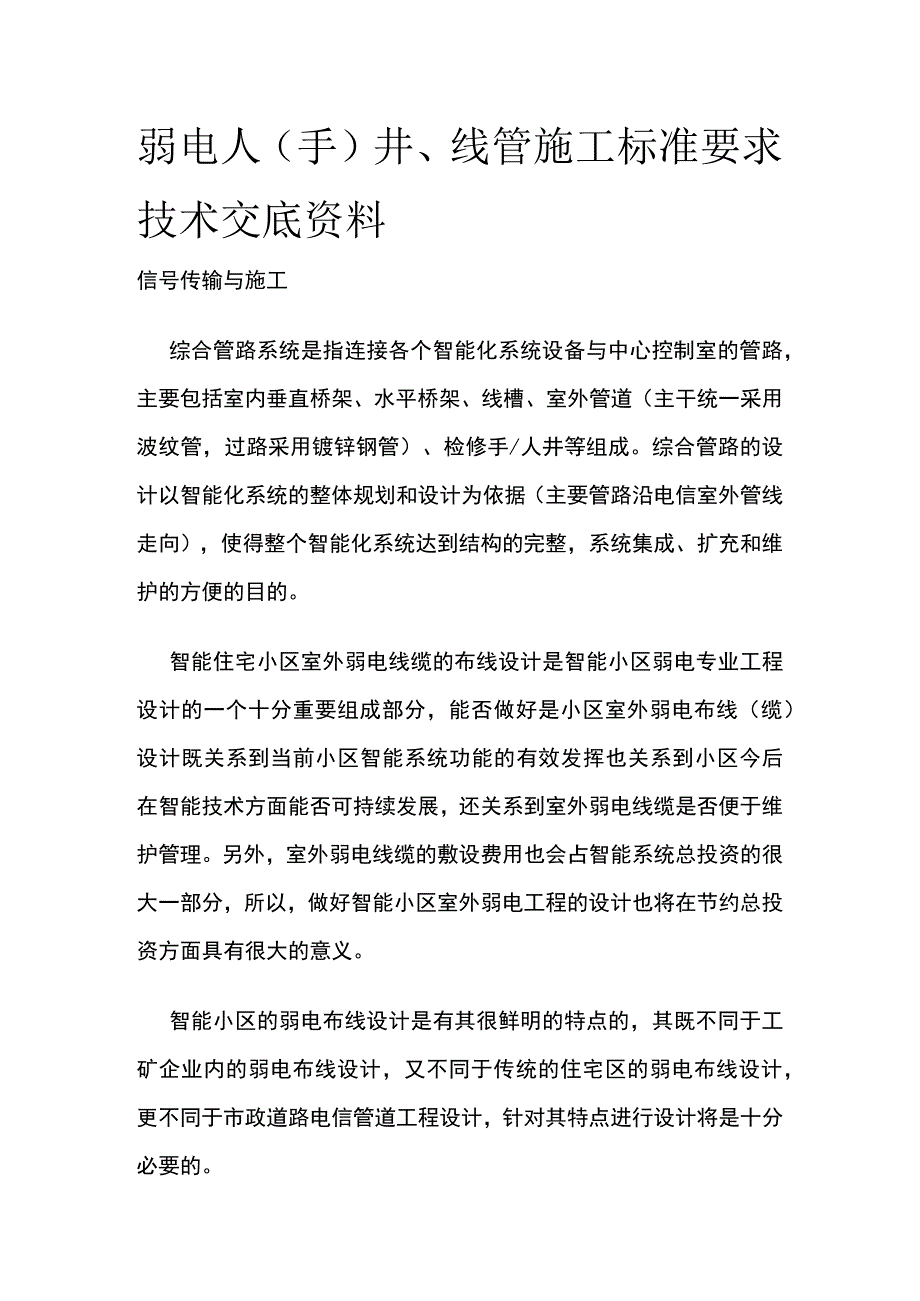

1、弱电人（手）井、线管施工标准要求技术交底资料信号传输与施工综合管路系统是指连接各个智能化系统设备与中心控制室的管路，主要包括室内垂直桥架、水平桥架、线槽、室外管道（主干统一采用波纹管，过路采用镀锌钢管）、检修手/人井等组成。综合管路的设计以智能化系统的整体规划和设计为依据（主要管路沿电信室外管线走向），使得整个智能化系统达到结构的完整，系统集成、扩充和维护的方便的目的。智能住宅小区室外弱电线缆的布线设计是智能小区弱电专业工程设计的一个十分重要组成部分，能否做好是小区室外弱电布线（缆）设计既关系到当前小区智能系统功能的有效发挥也关系到小区今后在智能技术方面能否可持续发展，还关系到室外弱电线缆是否

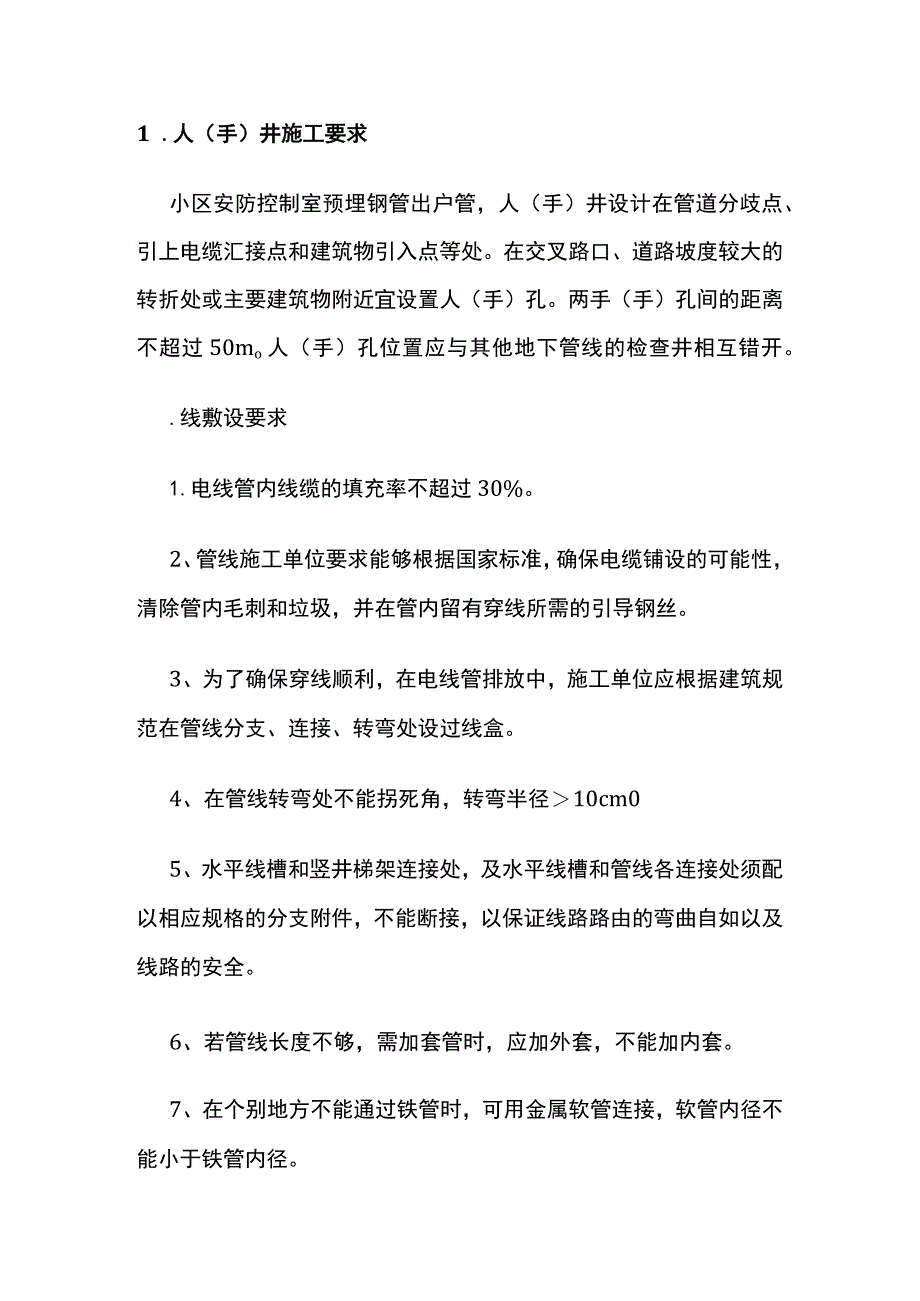

2、便于维护管理。另外，室外弱电线缆的敷设费用也会占智能系统总投资的很大一部分，所以，做好智能小区室外弱电工程的设计也将在节约总投资方面具有很大的意义。智能小区的弱电布线设计是有其很鲜明的特点的，其既不同于工矿企业内的弱电布线设计，又不同于传统的住宅区的弱电布线设计，更不同于市政道路电信管道工程设计，针对其特点进行设计将是十分必要的。1 .人（手）井施工要求小区安防控制室预埋钢管出户管，人（手）井设计在管道分歧点、引上电缆汇接点和建筑物引入点等处。在交叉路口、道路坡度较大的转折处或主要建筑物附近宜设置人（手）孔。两手（手）孔间的距离不超过50mo人（手）孔位置应与其他地下管线的检查井相互错开。.线

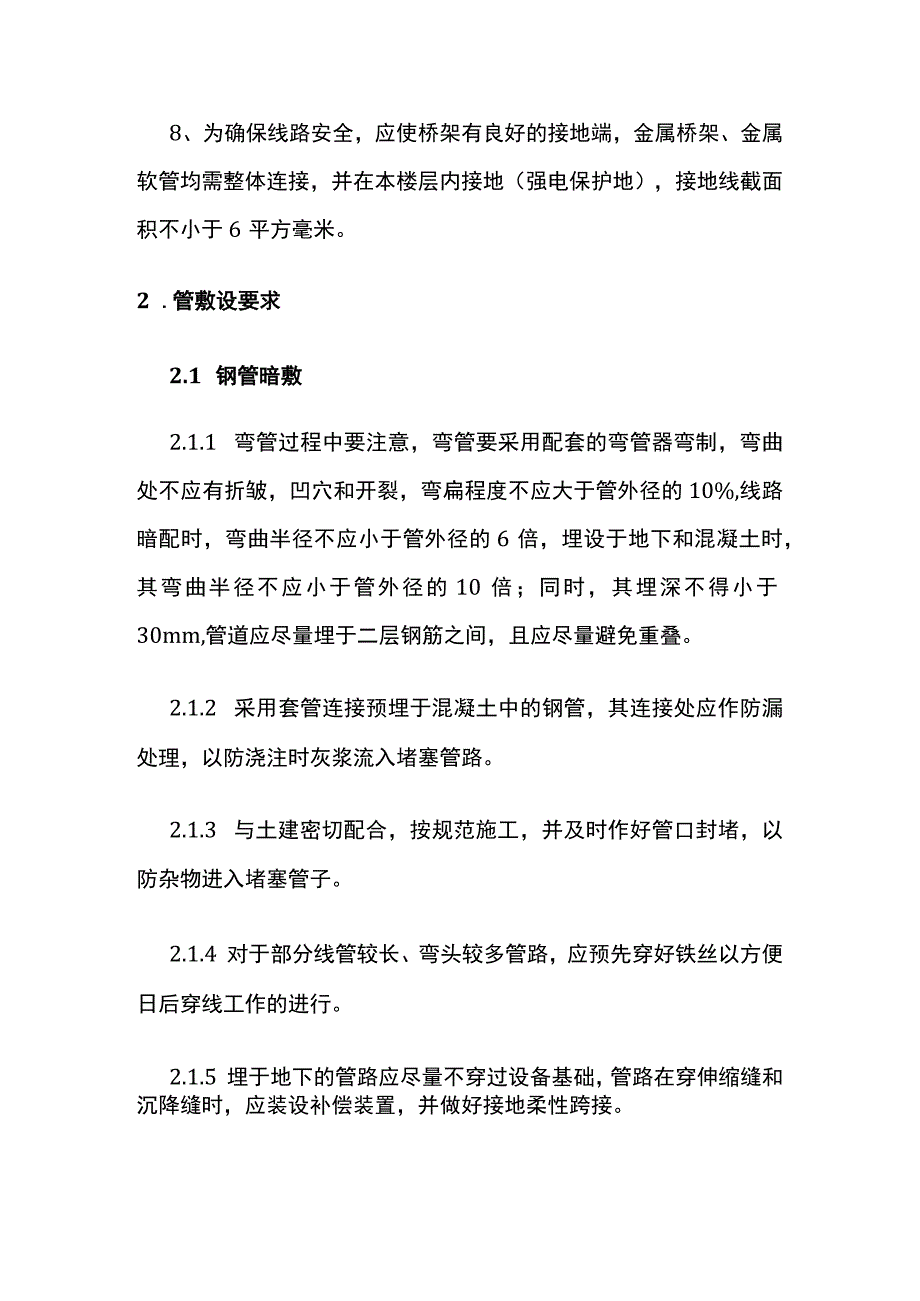

3、敷设要求1.电线管内线缆的填充率不超过30%。2、管线施工单位要求能够根据国家标准，确保电缆铺设的可能性，清除管内毛刺和垃圾，并在管内留有穿线所需的引导钢丝。3、为了确保穿线顺利，在电线管排放中，施工单位应根据建筑规范在管线分支、连接、转弯处设过线盒。4、在管线转弯处不能拐死角，转弯半径10cm05、水平线槽和竖井梯架连接处，及水平线槽和管线各连接处须配以相应规格的分支附件，不能断接，以保证线路路由的弯曲自如以及线路的安全。6、若管线长度不够，需加套管时，应加外套，不能加内套。7、在个别地方不能通过铁管时，可用金属软管连接，软管内径不能小于铁管内径。8、为确保线路安全，应使桥架有良好的接地端，

4、金属桥架、金属软管均需整体连接，并在本楼层内接地（强电保护地），接地线截面积不小于6平方毫米。2 .管敷设要求2.1 钢管暗敷2.1.1 弯管过程中要注意，弯管要采用配套的弯管器弯制，弯曲处不应有折皱，凹穴和开裂，弯扁程度不应大于管外径的10%,线路暗配时，弯曲半径不应小于管外径的6倍，埋设于地下和混凝土时，其弯曲半径不应小于管外径的10倍；同时，其埋深不得小于30mm,管道应尽量埋于二层钢筋之间，且应尽量避免重叠。2.1.2 采用套管连接预埋于混凝土中的钢管，其连接处应作防漏处理，以防浇注时灰浆流入堵塞管路。2.1.3 与土建密切配合，按规范施工，并及时作好管口封堵，以防杂物进入堵塞管子。2

5、.1.4 对于部分线管较长、弯头较多管路，应预先穿好铁丝以方便日后穿线工作的进行。2.1.5 埋于地下的管路应尽量不穿过设备基础，管路在穿伸缩缝和沉降缝时，应装设补偿装置，并做好接地柔性跨接。2.2 管内穿线与线的连接2.2.1 对穿管的导线，额定电压不应低于500V;相线应以颜色加以区别，相线与零线颜色应不同，PE线应采用黄绿相间的绝缘线。2.2.2 穿线前，采用压缩空气，将管内的积水和杂物清除干净，并吸入少量滑石粉，以减少磨擦，并检查管口毛刺和刃口是否清除干净，以防穿线时导线绝缘被损坏。2.2.3 放线时采用放线架，以免导线扭结和背扣，同时，引入导线外圈抽线头放线，以免弄乱整盘导线或导线打

6、成小圈扭结。2.2.4 导线在管内不得有接头和扭结，其接头应设在接线盒，管内导线包括绝缘层在内的总面积不应大于管子内空面积的40%,且导线绝缘层不得损坏，导线不得扭曲。2.2.5 如导线较多，为防止导线端头路途受阻，要剥出端部线芯，并排好，与引线一端缠绕接好，再穿管。2.2.6 穿线时，应靠两人配合进行，一人在一端拉钢丝，一人在另一端把所有电线紧拧成一束送入管内，二人动作协调一致，应尽量减少导线与管中处磨擦。2.2.7 导线的连接必须保证质量，割开绝缘层时，不得损伤线芯，芯线连接，绝缘带应均匀严密，不得低于原绝缘层的绝缘强度。2.3 管材敷设管材采用波纹管和过路镀锌钢管，材质、规格、型号符合设

7、计文件的要求，管的内径负偏差应不大于0.5毫米，管孔内壁应光滑、无节疤、无裂缝。管材的管身、管口不得变形，接续配件齐全有效，承插管的承口内径应与插口外径吻合。2.4 人（手）孔建筑2.4.1 砖、混凝土砌体墙面应平整、美观，砖砌体砂浆饱满程度应不低于80%,砖缝宽度应为8-12毫米，同一砖缝的宽度应一致，砖块砌体横缝应为15-20毫米，竖缝应为IO-15毫米，横绛砂浆饱满程度应不低于80%,竖缝灌浆必须饱满严实，不得出现跑漏现象，设计规定抹面的砌体应将墙面清扫干净，抹面应平整、压光、不空鼓、墙角不得歪斜。抹面厚度、沙浆配比应符合设计规定。2.4.2 人（手）孑上通道基础的外形、尺寸应符合设计规

8、定，其外形偏差应不大于20毫米，厚度偏差不大于10毫米，基础的混凝土标号应符合设计规定，浇灌混凝土前，应清洁模板内的杂物，并按设计规定的位置挖好积水罐安装坑。基础表面应从四方向积水坑做20毫米的泛水。2.4.3 人（手）孑上通道内部净高应符合设计规定。墙体的垂直度允许偏差应不大于10毫米，墙体顶部高程允许应不大于20毫米，墙体与基础应结合严密，不漏水，结合部的内外侧应用1:2.5水泥砂浆抹八字，基础进行抹面处理的可不抹内侧八字角。抹墙体与基础的内处八字角时，应严密、不空鼓、贴实、表面光滑、无欠茬、无飞刺、无断裂等，砌筑墙体的水泥沙浆标号应符合设计规定，设计无明确要求时应使用不低于75号水泥砂浆

9、，通信管道工程的砌体，严禁使用掺有白灰的混合砂浆进行砌筑。2.4.4 人（手）孑k通道墙体的预埋铁件应符合规定，穿钉与墙体应保持垂直，上下穿钉应在同一垂直线上，允许垂直偏差不大于5毫米，间距偏差应小于10毫米，露出部分应无砂浆等附着物，穿钉螺母应齐全有效，穿钉安装必须牢固，拉力环的安装位置一般情况下应与管道底保持200毫米以上的间距，露出墙面部分应为80-100毫米，安装必须牢固。2.4.5 人（手）孔上覆及通道沟盖外形尺寸、设置的程式应符合设计图纸的规定，外形尺寸偏差应不大于20毫米，厚度允许最大偏差不大于20毫米，预制的上覆，沟盖板之间缝隙应尽量缩小，其拼缝必须用1:2.5砂浆堵抹严密，不空鼓、不浮塞、外表平光、无欠茬、无飞刺、无断裂等。人孔内部不应有漏浆现象。2.4.6 人孔口圈与上覆之间宜砌不小于200毫米的口腔，人孔口腔应与上覆预留洞口形成同心圆的圆筒状，口腔内，外应抹面。口腔与上覆搭接应抹八字，八字抹角应严实、贴实、不空鼓、表面光滑、无欠茬、无断裂等。2.4.7 水泥浆的配比，必须严格按规定进行配制，凡抹缝、抹角、抹面及管块接缝等处的水泥砂浆，其砂料必须过筛后使用，不得有豆石等较大料径碎石在内。
