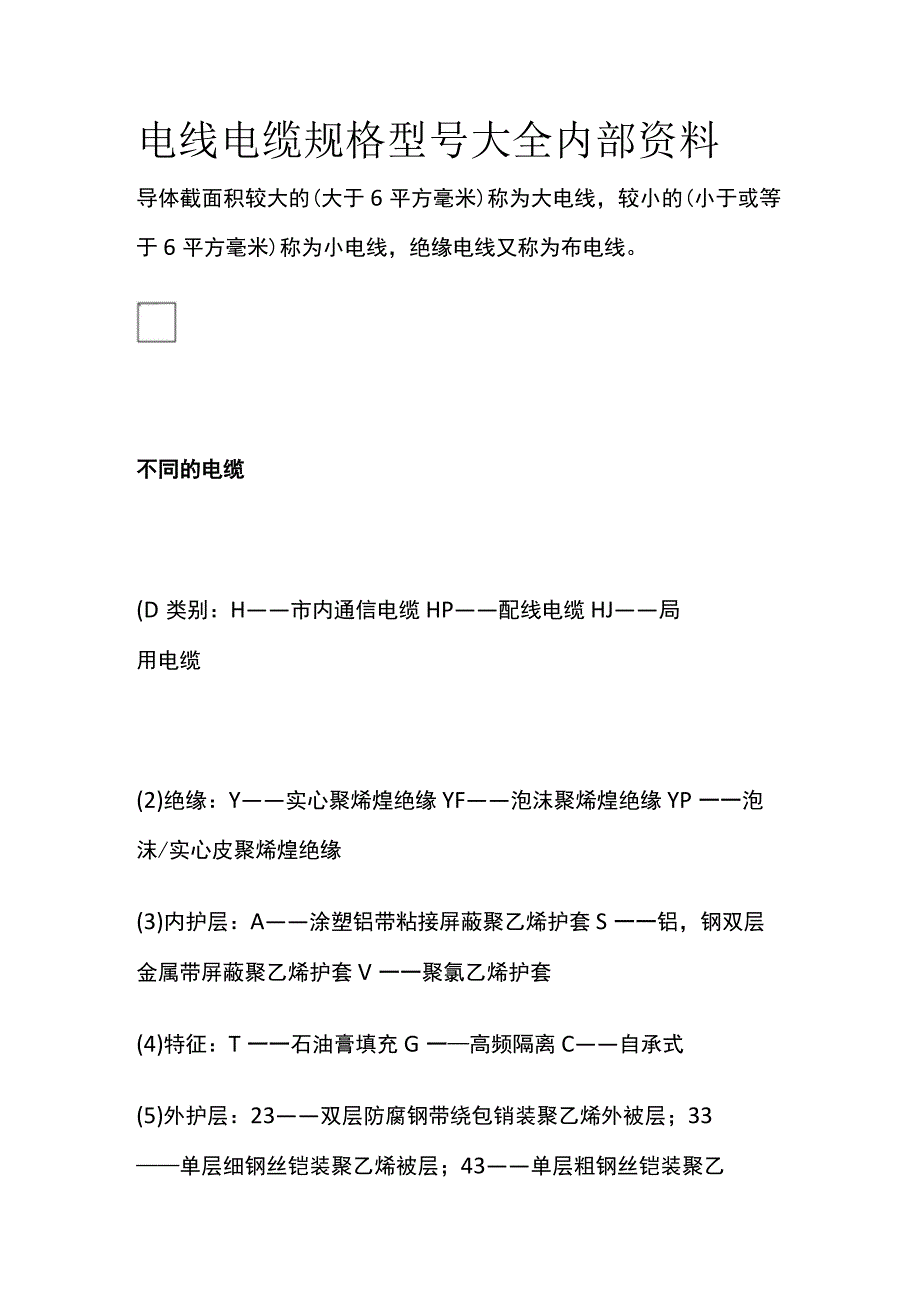

1、电线电缆规格型号大全内部资料导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。不同的电缆(D类别：H市内通信电缆HP配线电缆HJ局用电缆(2)绝缘：Y实心聚烯煌绝缘YF泡沫聚烯煌绝缘YP一一泡沫/实心皮聚烯煌绝缘(3)内护层：A涂塑铝带粘接屏蔽聚乙烯护套S一一铝，钢双层金属带屏蔽聚乙烯护套V一一聚氯乙烯护套(4)特征：T一一石油膏填充G一高频隔离C自承式(5)外护层：23双层防腐钢带绕包销装聚乙烯外被层；33单层细钢丝铠装聚乙烯被层；43单层粗钢丝铠装聚乙烯被层；53单层钢带皱纹纵包铠装聚乙烯外被层；553双层钢带皱纹纵包铠装聚乙烯外

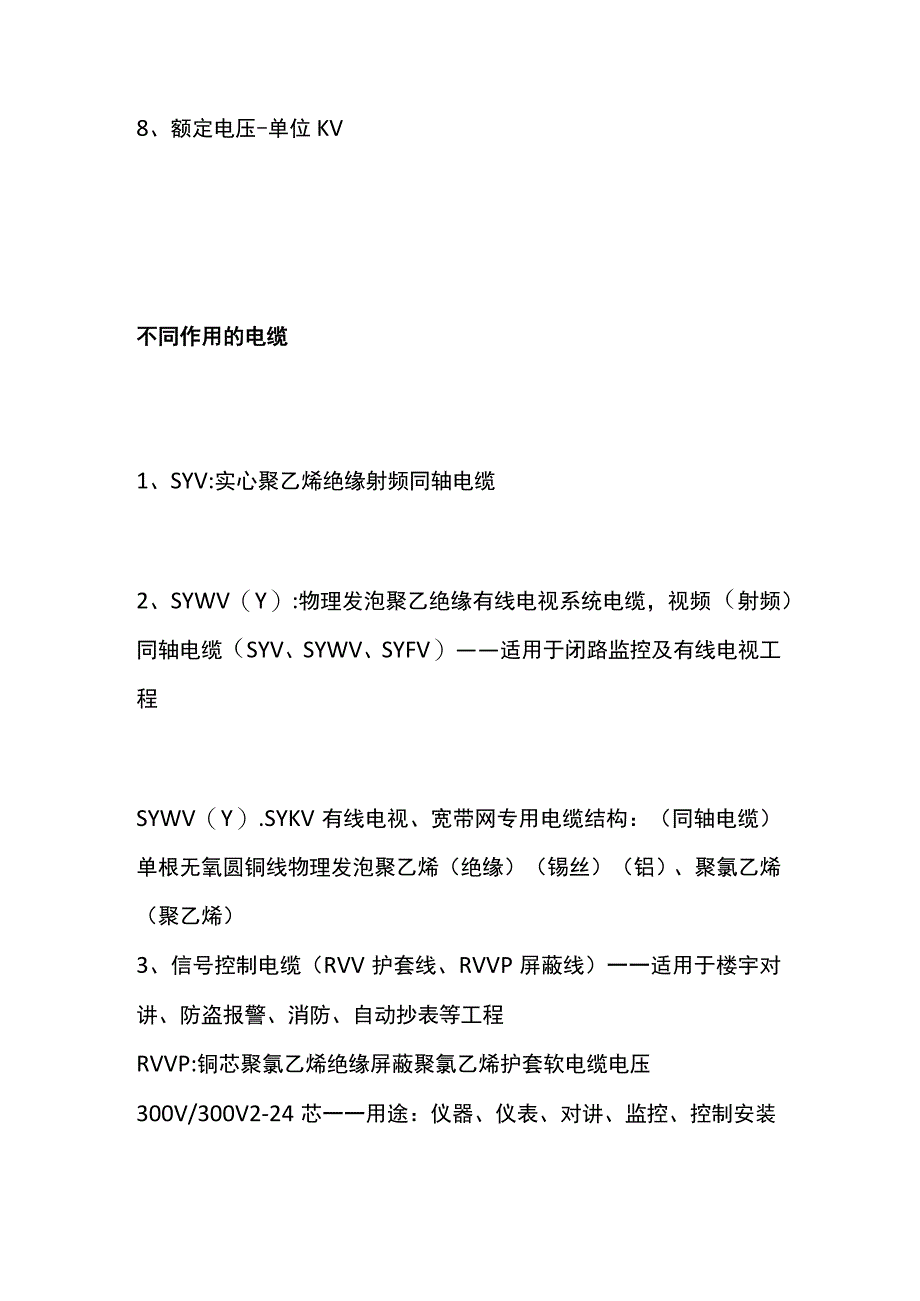

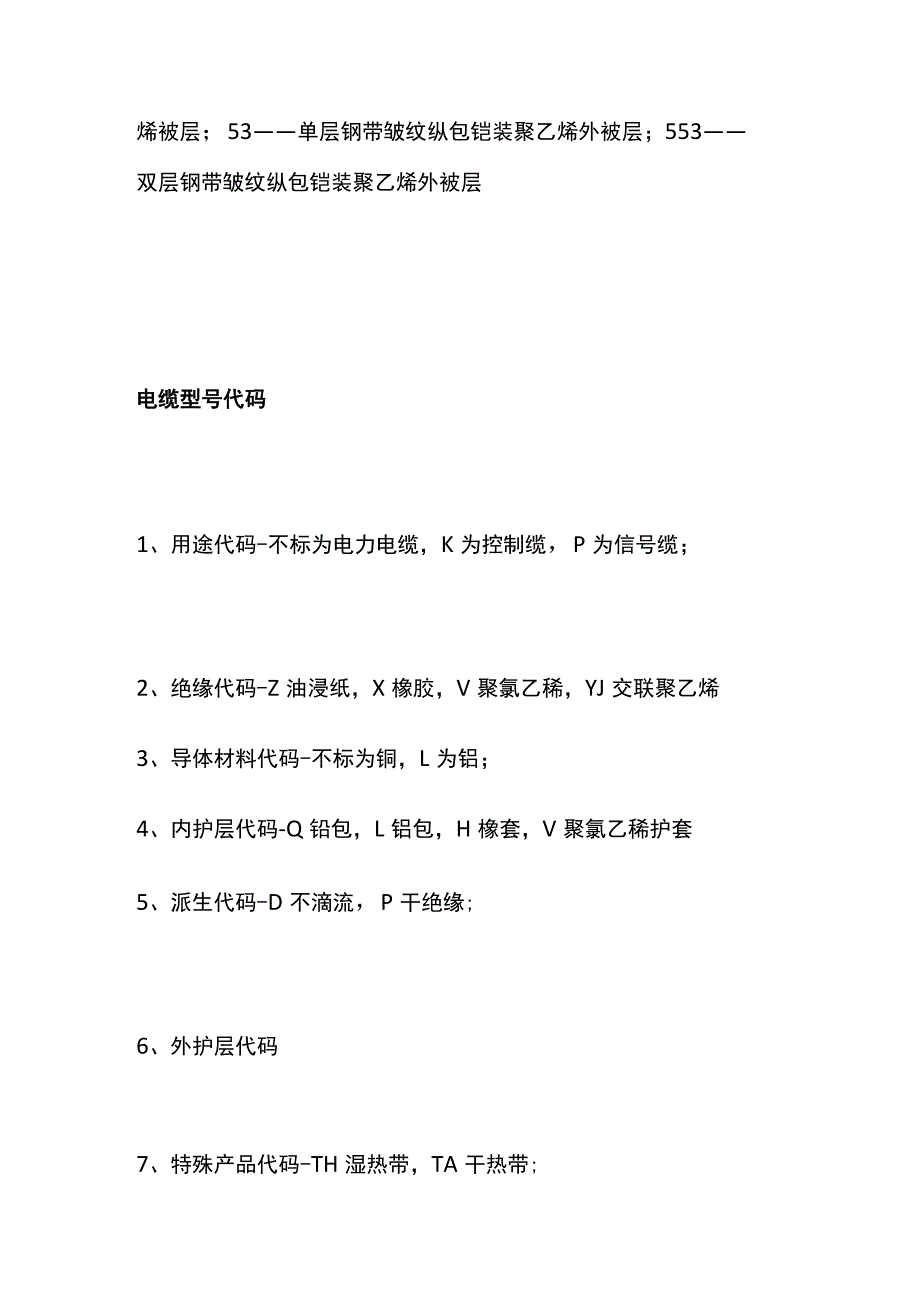

2、被层电缆型号代码1、用途代码-不标为电力电缆，K为控制缆，P为信号缆；2、绝缘代码-Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯3、导体材料代码-不标为铜，L为铝；4、内护层代码-Q铅包，L铝包，H橡套，V聚氯乙稀护套5、派生代码-D不滴流，P干绝缘;6、外护层代码7、特殊产品代码-TH湿热带，TA干热带;8、额定电压-单位KV不同作用的电缆1、SYV:实心聚乙烯绝缘射频同轴电缆2、SYWV（Y）:物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）.SYKV有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发

3、泡聚乙烯（绝缘）（锡丝）（铝）、聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）一一适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯一一用途：仪器、仪表、对讲、监控、控制安装4、RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP:聚氯乙烯护套编织屏蔽电缆一一用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR聚氯乙烯护套安装用软电缆8、SBVVHYA数据

4、通信电缆（室内、外）一一用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP聚氯乙烯绝缘电缆10、RVS.RVB适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆用途：适用于电器仪表11.BVxBVR聚氯乙烯绝缘电缆设备及动力照明固定布线用12、RIB音箱连接线（发烧线）13、KVV聚氯乙烯绝缘控制电缆一一用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP双绞线传输电话、数据及信息网15、UL2464电脑连接线16、VGA显示器线17、SYV同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVPxSDFAVVPxSYFPY同轴电缆，电梯专用19.JVPV.JVPVPxJVVP铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆
