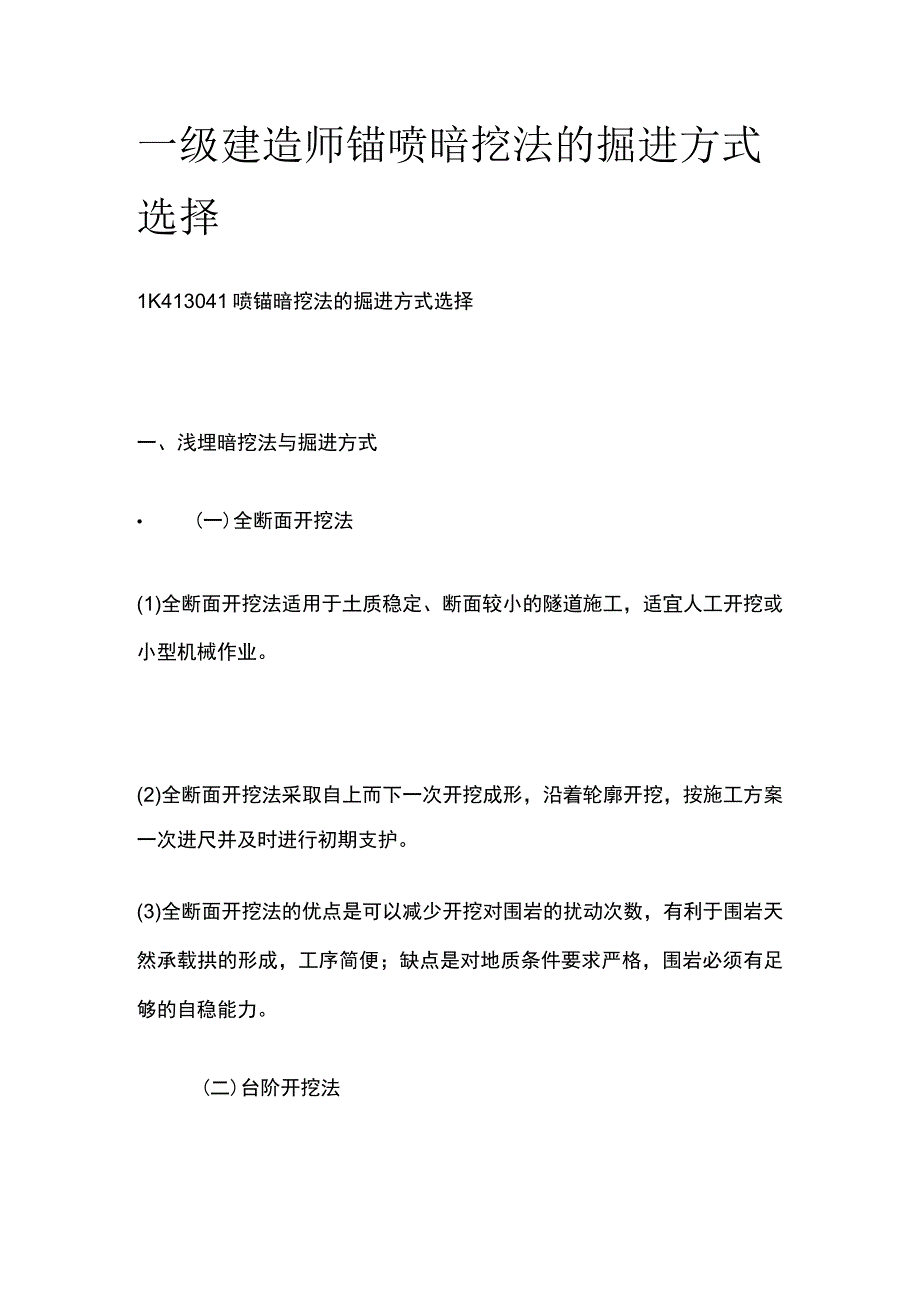

1、一级建造师锚喷暗挖法的掘进方式选择1K413041喷锚暗挖法的掘进方式选择一、浅埋暗挖法与掘进方式(一)全断面开挖法(1)全断面开挖法适用于土质稳定、断面较小的隧道施工，适宜人工开挖或小型机械作业。(2)全断面开挖法采取自上而下一次开挖成形，沿着轮廓开挖，按施工方案一次进尺并及时进行初期支护。(3)全断面开挖法的优点是可以减少开挖对围岩的扰动次数，有利于围岩天然承载拱的形成，工序简便；缺点是对地质条件要求严格，围岩必须有足够的自稳能力。(二)台阶开挖法(2)台阶开挖法将结构断面分成两个以上部分，即分成上下两个工作面或几个工作面，分步开挖。正台阶法能较早使支护闭合，有利于控制其结构变形及由此引起

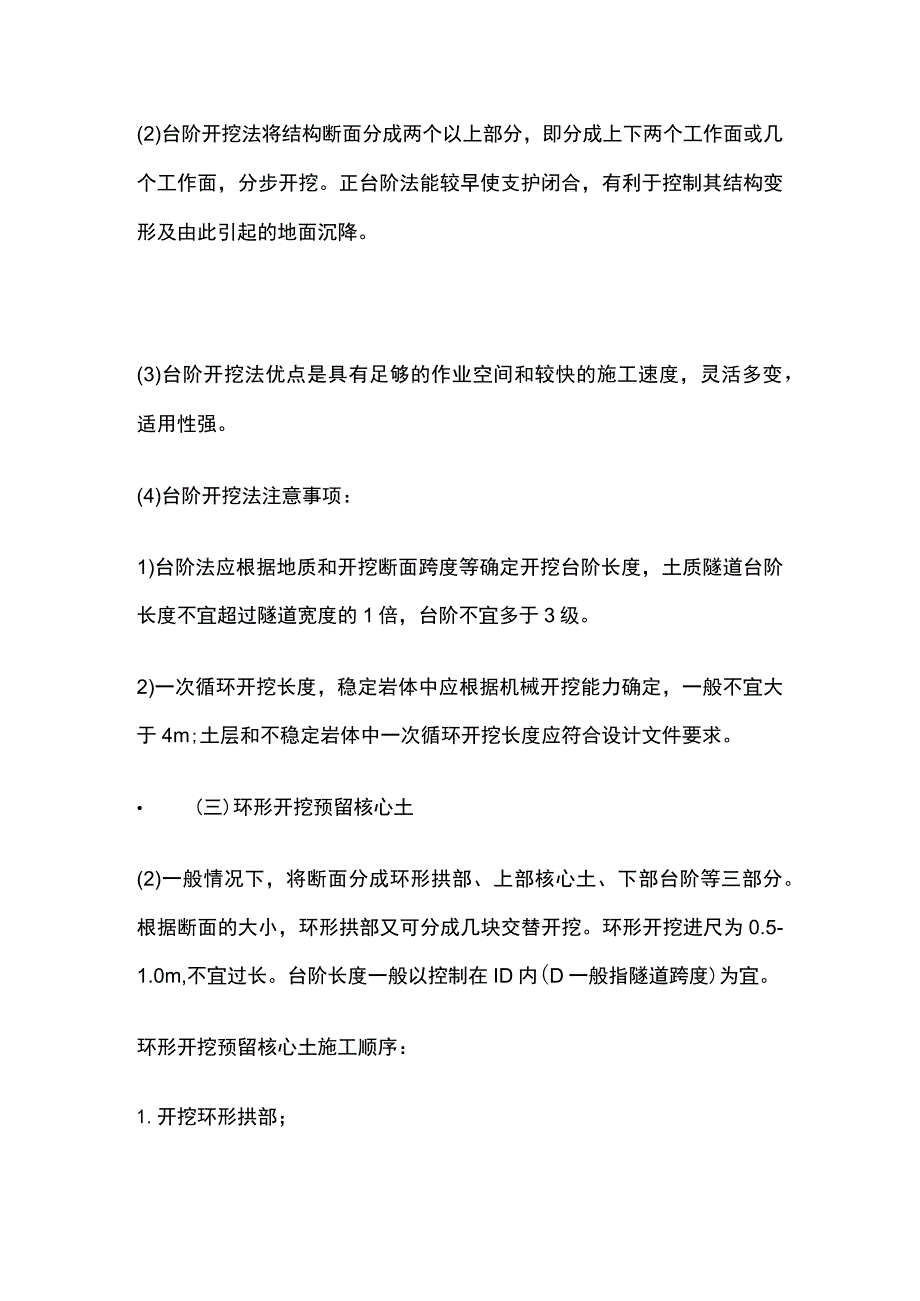

2、的地面沉降。(3)台阶开挖法优点是具有足够的作业空间和较快的施工速度，灵活多变，适用性强。(4)台阶开挖法注意事项：1)台阶法应根据地质和开挖断面跨度等确定开挖台阶长度，土质隧道台阶长度不宜超过隧道宽度的1倍，台阶不宜多于3级。2)一次循环开挖长度，稳定岩体中应根据机械开挖能力确定，一般不宜大于4m;土层和不稳定岩体中一次循环开挖长度应符合设计文件要求。(三)环形开挖预留核心土(2)一般情况下，将断面分成环形拱部、上部核心土、下部台阶等三部分。根据断面的大小，环形拱部又可分成几块交替开挖。环形开挖进尺为0.5-1.0m,不宜过长。台阶长度一般以控制在ID内(D一般指隧道跨度)为宜。环形开挖预留

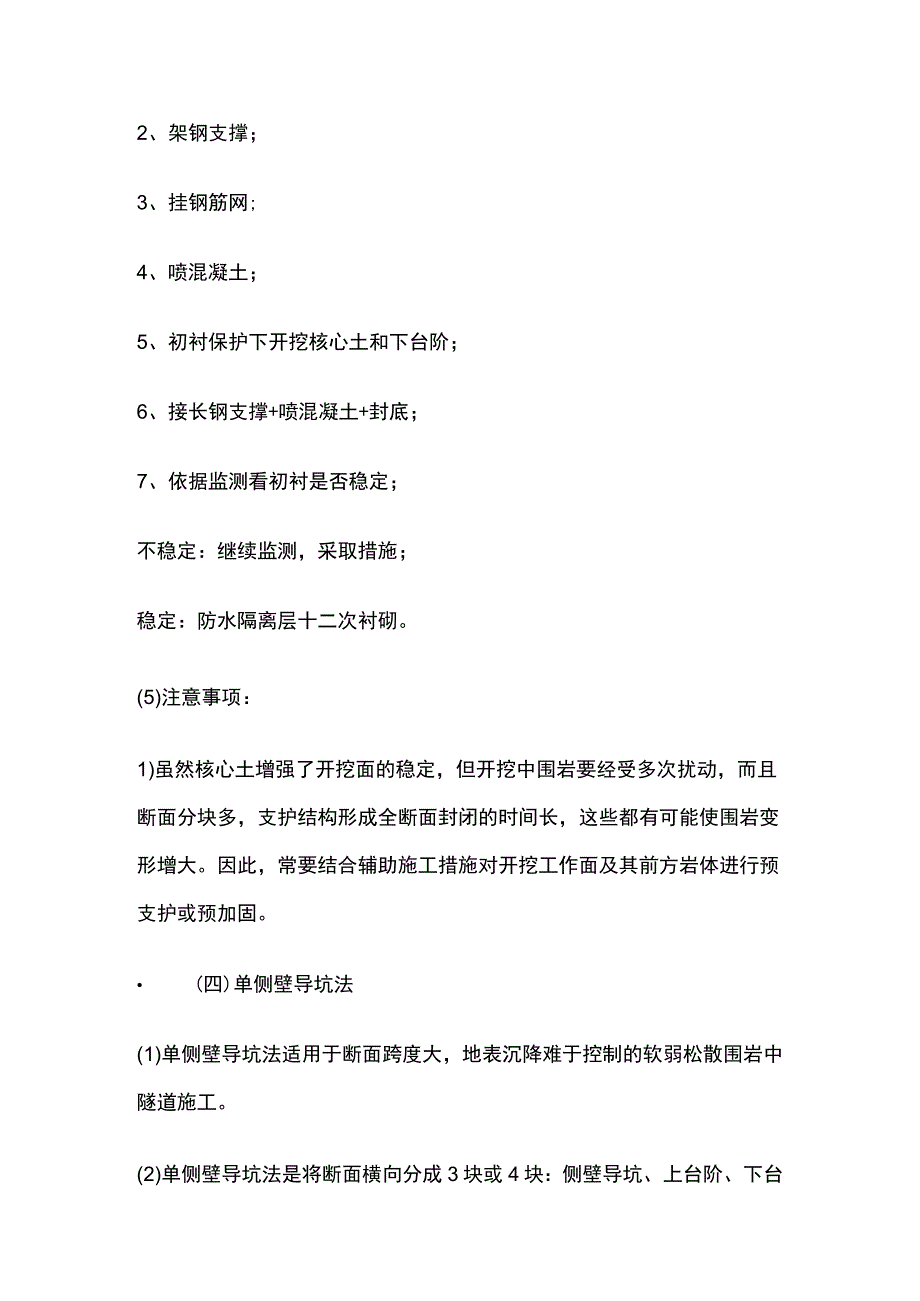

3、核心土施工顺序：1.开挖环形拱部；2、架钢支撑；3、挂钢筋网;4、喷混凝土；5、初衬保护下开挖核心土和下台阶；6、接长钢支撑+喷混凝土+封底；7、依据监测看初衬是否稳定；不稳定：继续监测，采取措施；稳定：防水隔离层十二次衬砌。(5)注意事项：1)虽然核心土增强了开挖面的稳定，但开挖中围岩要经受多次扰动，而且断面分块多，支护结构形成全断面封闭的时间长，这些都有可能使围岩变形增大。因此，常要结合辅助施工措施对开挖工作面及其前方岩体进行预支护或预加固。 (四)单侧壁导坑法(1)单侧壁导坑法适用于断面跨度大，地表沉降难于控制的软弱松散围岩中隧道施工。(2)单侧壁导坑法是将断面横向分成3块或4块：侧壁导

4、坑、上台阶、下台阶。(3)一般情况下侧壁导坑宽度不宜超过0.5倍洞宽，高度以到起拱线为宜，这样导坑可分二次开挖和支护，不需要架设工作平台，人工架立钢支撑也较方便。 (五)双侧壁导坑法(3)施工顺序：开挖一侧导坑，并及时地将其初期支护闭合。相隔适当距离后开挖另一侧导坑，并建造初期支护。开挖上部核心土，建造拱部初期支护，拱脚支承在两侧壁导坑的初期支护上。开挖下台阶，建造底部的初期支护，使初期支护全断面闭合。拆除导坑临空部分的初期支护。施作内层衬砌。(4)优缺点：1)双侧壁导坑法虽然开挖断面分块多，扰动大，初次支护全断面闭合的时间长，但每个分块都是在开挖后立即各自闭合的，所以在施工中间变形几乎不发展

5、。现场实测结果表明，双侧壁导坑法所引起的地表沉降仅为短台阶法的l2o2)双侧壁导坑法施工较为安全，但速度较慢，成本较高。(六)中隔壁法和交叉中隔壁法(1)中隔壁法也称CD工法，主要适用于地层较差、岩体不稳定且地面沉降要求严格的地下工程施工。(2)CD工法不能满足要求时，可在CD工法基础上加设临时仰拱，即所谓的交叉中隔壁法(CRD工法)。仰拱：临时结构，为改善上部支撑结构受力条件，隧道底部反向设置的拱形结构。仰拱的作用1.传递荷载作用隧道上部的地层压力传递到地下，抵抗隧道下部传来的反力。2、封闭作用封闭围岩，防止围岩变形过大，提高整体承载力。3、支撑作用增加底部和侧墙部的支撑抵抗力，增加了结构稳

6、定性。【例U浅埋暗挖法开挖方式中，将结构断面分成上下多个工作面、分步开挖的是（）。A侧洞法B台阶法C.中洞法D.全断面开挖法例2关于隧道全断面暗挖法施工的说法，错误的是（）。A.可减少开挖对围岩的扰动次数B.围岩必须有足够的自稳能力C.自上而下一次开挖成形并及时进行初期支护D.适用于地表沉降难于控制的隧道施工例3下列喷锚暗挖开挖方式中，防水效果较差的是（）oA.全断面法B.环形开挖预留核心土法C.交叉中隔壁（CRD）法D.双侧壁导坑法【例4】浅埋暗挖法中工期长的是（）。A.全断面法B.正台阶法C.双侧壁导坑法D.中洞法E.柱洞法1K413044喷锚支护施工技术浅埋暗挖法施工地下结构需采用喷锚初

7、期支护，主要包括钢筋网喷射混凝土、锚杆一钢筋网喷射混凝土、钢拱架一钢筋网喷射混凝土等支护结构形式；可根据围岩的稳定状况，采用一种或几种结构组合。(一)主要材料(1)喷射混凝土应采用早强混凝土(速凝更合适)，其强度必须符合设计要求。严禁选用具有碱活性集料。使用前应做凝结时间试验，要求初凝时间5min,终凝时间WlOmin。碱活性集料：是指在一定条件下会与混凝土中的水泥、外加剂、掺合剂等中的碱物质发生化学反应，导致混凝土结构产生膨胀、开裂甚至破坏的骨料。(3)钢拱架宜选用钢筋、型钢、钢轨等制成，采用钢筋加工而成格栅拱架的主筋直径不宜小于18mmo钢拱架与格栅拱架的区别钢拱架宜选用钢筋、型钢、钢轨等

8、制作格栅拱架用钢筋制作成(二)格栅加工及安装(1)格栅拱架和钢筋网片均应在模具内焊接成型。(2)格栅拱架、钢筋网片加工制作应符合下列要求：1)8字筋布置应均匀、对称，方向相互错开，字筋间距不得大于50mm。节点板用连接螺栓紧固。4)格栅拱架主筋和8字筋之间、主筋与连接板之间应双面焊连接。5)钢架主筋应相互平行，偏差应不大于5mmo连接板应与主筋垂直，偏差不得大于3mmo(3)首相格栅拱架应进行试拼装，并应经建设单位、监理单位、设计单位共同验收合格后方可批量加工。(8)连接筋长度应为格栅拱架间距+搭接长度；采用双面搭接焊时,搭接长度为5d;单面焊的搭接长度为IOdo(10)在自稳能力较差的土层中

9、安装格栅拱架时，应按设计要求在拱脚处打设锁脚锚管，以防止拱架下沉。(三)喷射混凝土(3)喷射混凝土应应分段、分片、分层自下而上依次进行。分层喷射时，后一层喷射应在前一层混凝土终凝后进行。(4)喷射混凝土时，应先喷格栅拱架与围岩间的混凝土，之后喷射拱架间的混凝土。(9)喷射混凝土的养护应在终凝2h后进行，养护时间应不小于14d;当环境潮湿有水时，可根据情况调整养护时间。(五)锁脚锚杆注浆加固(1)隧道拱脚应采用斜向下20。30。打入的锁脚锚杆锁定。(2)锁脚锚杆(管)应与格栅焊接牢固，打入后应及时注浆。锁脚锚杆：为确保围岩安全，开挖下一断面前，在拱脚处插入锚杆。作用：防止拱顶下沉，稳定拱脚。(六

10、)初期支护背后注浆(1)隧道初期支护封闭后，应及时进行初支背后回填注浆。注浆作业点与掘进工作面宜保持在5SIOm的距离。背后注浆：拱和围岩间有空隙(超挖)，形成空洞，虽然初期支护做完，但是和围岩形成分离局面，初期支护和围岩不能一起承受荷载，无法控制沉降。作用：加固、改善受力、控制地层沉降、防水。(2)背后回填注浆管在格栅拱架安装时宜埋设于隧道拱顶、两侧起拱线以上的位置，必要时侧墙亦可布设，间距应符合设计要求。注浆管应与格栅拱架主筋焊接或绑扎牢固，管端外露不应小于100mmo(3)背后回填注浆应合理控制注浆量和注浆压力。当注浆压力和注浆量出现异常时，应分析原因，调整注浆参数。【例U关于喷射混凝土施工技术的说法，错误的是()。A.喷射应分段、分层进行B.喷头应保持垂直于工作面C,喷射Jl褥由上而下D.应在前一层混凝土终凝后喷下一层【例2喷射混凝土必须采用的外加剂是（）。A.减水剂B.速凝剂C.引气剂D.缓凝剂【例3关于网喷混凝土加固坑壁施工的说法，正确的有（）。A.喷头应保证平行于工作面B.喷射作业应分段、分层进行C.喷射作业应自下而上依次进行D,分层喷射时，后一层喷射应在前一层混凝土初凝前进行E.喷射混凝土初凝2h后进行养护
