厕浴间聚氨酯涂膜防水层(技术交底）全.docx

《厕浴间聚氨酯涂膜防水层(技术交底）全.docx》由会员分享，可在线阅读，更多相关《厕浴间聚氨酯涂膜防水层(技术交底）全.docx（8页珍藏版）》请在第壹文秘上搜索。

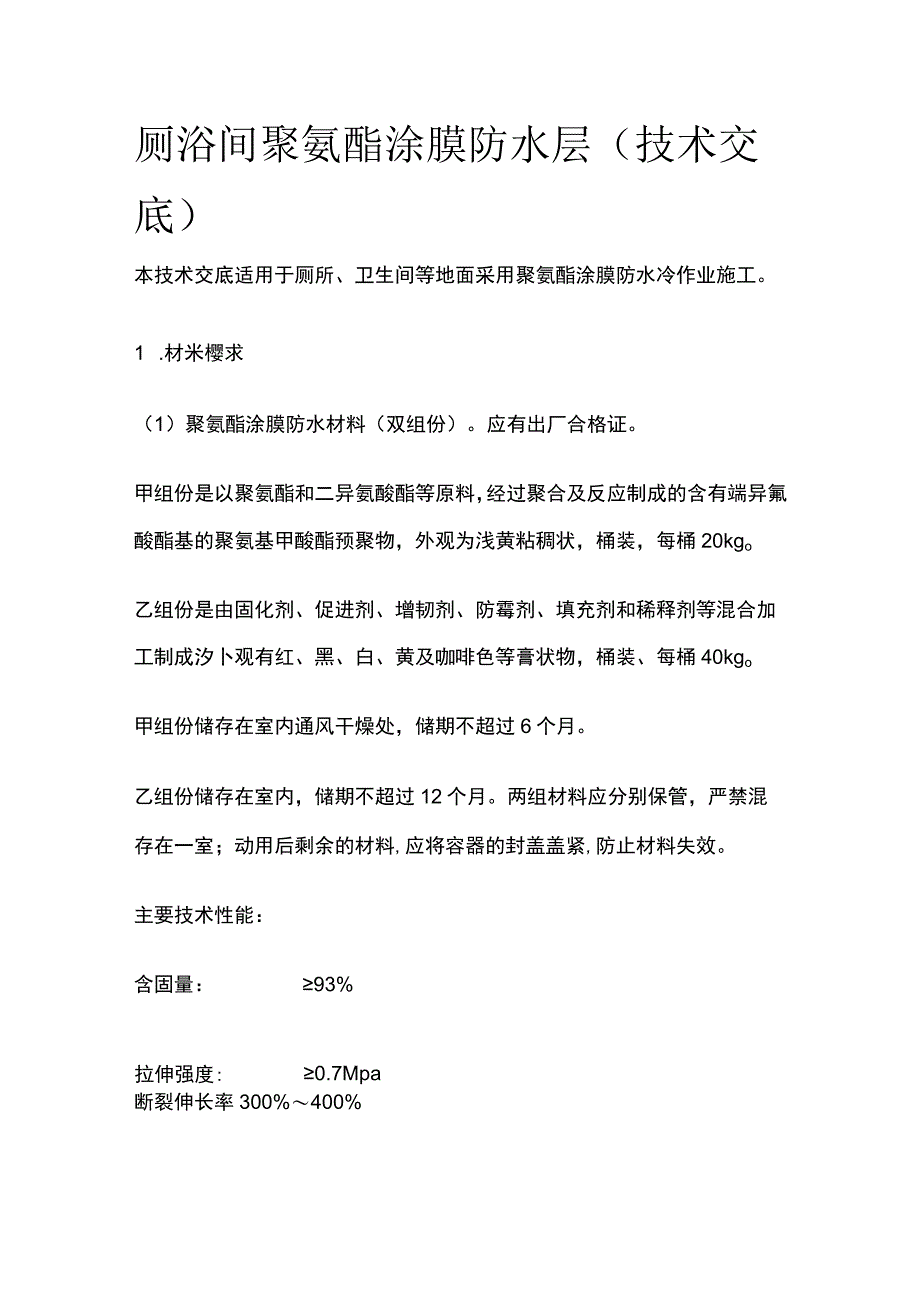

1、厕浴间聚氨酯涂膜防水层（技术交底）本技术交底适用于厕所、卫生间等地面采用聚氨酯涂膜防水冷作业施工。1 .材米樱求（1）聚氨酯涂膜防水材料（双组份）。应有出厂合格证。甲组份是以聚氨酯和二异氨酸酯等原料，经过聚合及反应制成的含有端异氟酸酯基的聚氨基甲酸酯预聚物，外观为浅黄粘稠状，桶装，每桶20kgo乙组份是由固化剂、促进剂、增韧剂、防霉剂、填充剂和稀释剂等混合加工制成汐卜观有红、黑、白、黄及咖啡色等膏状物，桶装、每桶40kgo甲组份储存在室内通风干燥处，储期不超过6个月。乙组份储存在室内，储期不超过12个月。两组材料应分别保管，严禁混存在一室；动用后剩余的材料,应将容器的封盖盖紧,防止材料失效。主

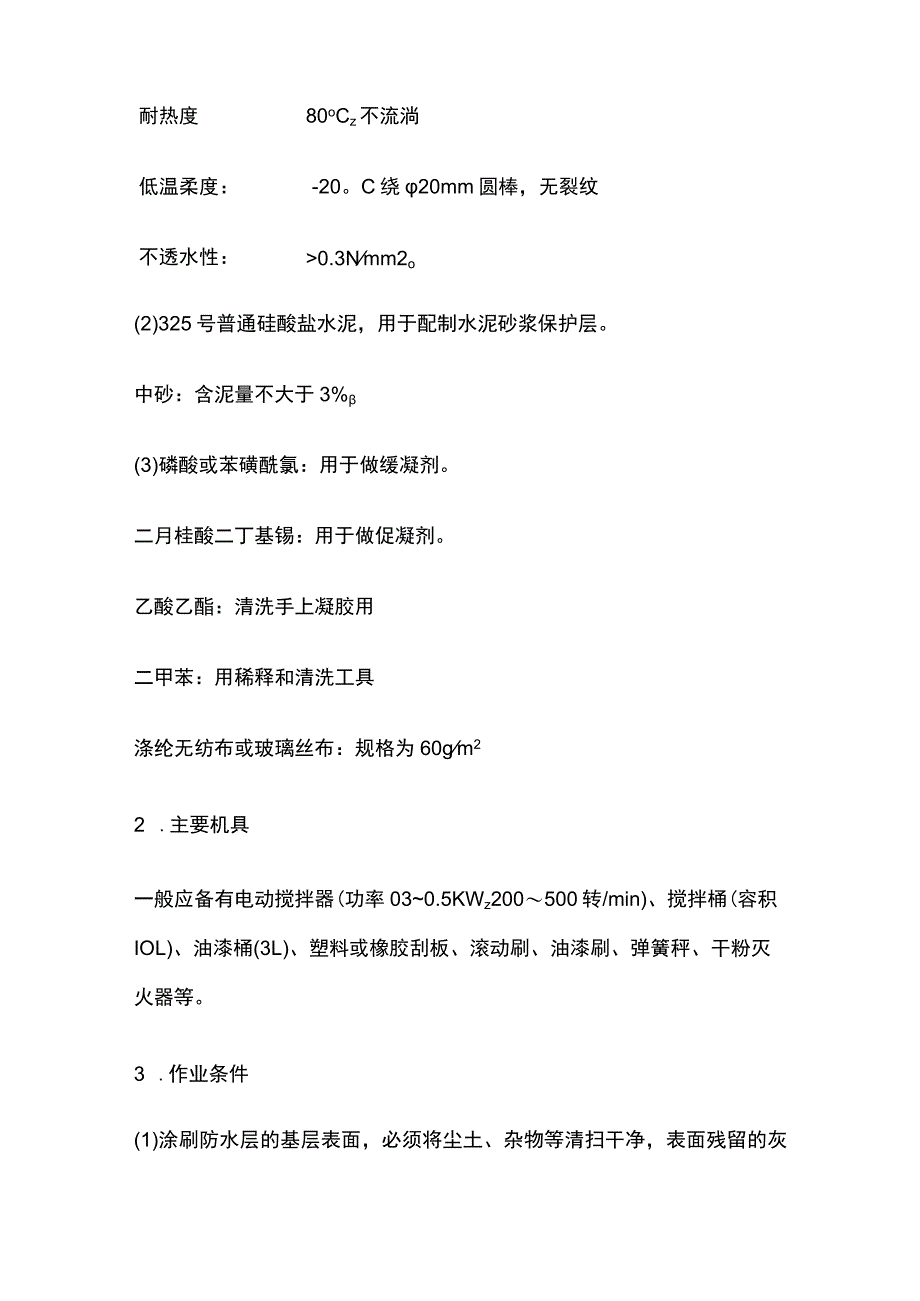

2、要技术性能：含固量：93%拉伸强度:0.7Mpa断裂伸长率300%400%耐热度80oCz不流淌低温柔度：-20。C绕20mm圆棒，无裂纹不透水性：0.3Nmm2o(2)325号普通硅酸盐水泥，用于配制水泥砂浆保护层。中砂：含泥量不大于3%(3)磷酸或苯磺酰氯：用于做缓凝剂。二月桂酸二丁基锡：用于做促凝剂。乙酸乙酯：清洗手上凝胶用二甲苯：用稀释和清洗工具涤纶无纺布或玻璃丝布：规格为60gm22 .主要机具一般应备有电动搅拌器(功率030.5KWz200500转/min)、搅拌桶(容积IOL)、油漆桶(3L)、塑料或橡胶刮板、滚动刷、油漆刷、弹簧秤、干粉灭火器等。3 .作业条件(1)涂刷防水层的

3、基层表面，必须将尘土、杂物等清扫干净，表面残留的灰浆硬块和突出部分应铲平、扫净、压光,阴阳角处应抹成圆弧或钝角。(2)涂刷防水层的基层表面应保持干燥，并要平整、牢固、不得有空鼓、开裂及起砂等缺陷。(3)在找平层连接处的地漏、管根、出水口、卫生洁具根部(边沿)，要收头圆滑。坡度符合设计要求，部件必须安装牢固，嵌封严密。(4)突出地面的管根、地漏、排水口、阴阳角等细部，应先做好附加层墙补处理，刷完聚氨酯底胶后，经检查并办完隐蔽工程验收。(5)防水层所用的各类材料，基层处理剂、二甲苯等均属易燃物品，储存和保管要远离为源，施工操作时，应严禁烟火。(6)防水层施工不得在雨天、大风天进行，冬期施工的环境温

4、度应不低于5oCo4 .操作工艺工艺流程：清理基层表面-细部处理一配制底胶一涂刷底胶一涂刷底胶(相当于冷底子油)一细部附加层施工一第一遍涂膜一第二遍涂膜一第三遍涂膜防水层施工防水层一次试水T保护层饰面层施工一防水层二次试水一防水层验收(1)防水层施工前，应将基层表面的尘土、杂物等清除干净，并用干净的湿布擦一次。(2)涂刷防水层的基层表面，不得有凸凹不平、松动、空鼓、起砂、开裂等缺陷。含水率一般不大于9%,基层表面均匀泛白，无明显水印。(3)涂刷底胶相当于冷底子油：1)配制底胶,先将聚氨酯甲料、乙料加入甲苯,比例为1:1.5:2(重量比)配合搅拌均匀，配制量应视具体情况订，不宜过多。2)涂刷底胶

5、，将按上法配制好的底胶混合料，用长把滚刷均匀涂刷在基层表面，涂刷量为0.15:0.2kgm2z涂后常温季节4h以后，手感不粘时，即可做下道工序。(4)涂膜防水层施工：1.材料配制：聚氨酯防水材料为聚氨酯甲料、聚氨酯乙料和二甲苯酒已比为1:153(重量比)；在施工中涂膜防水材料，其配合比计量要准确，并必须用电动搅拌机进行强力搅拌。2）细部做附加层:突出地面的地漏、管根、出水口、卫生洁具等根部（边沿）、阴阳角等薄弱部位，应在大面积涂刷前，先做一布二油防水附加层，底胶表干后将纤维布裁成与地漏、管根等尺寸、形状相同并将周围加宽20cm的布套在管根等细部，并涂刷涂膜防水材料，常温4h表干后，再刷第二道涂

6、膜防水材料，24h实干后，即可进行大面积涂膜防水层施工。3）涂膜防水层：第一道涂膜防水层：将已配好的聚氨酯涂膜防水材料，用塑料或橡皮刮板均匀涂刮在已涂好底胶的基层表面，用量为L5kgnf,厚度为1.31.5mm,不得有漏刷和鼓泡等缺陷，24h固化后，可进行第二道涂层；第二道涂层：在已固化的涂层上，采用与第一道涂层相互垂直的方向均匀涂刷在涂层表面，涂量略少于第一道，用量为lkgm）厚度为0.7Imm,不得有漏刷和鼓泡等缺陷，24h固化后，进行第一次试水，遇有渗漏，应进行补修，至不出现渗漏为止；除上述涂刷方法卜，可采用长把滚刷分层进行相互垂直的方向分四次涂刷，每次涂量为0.6kgm2;如条件允许，

7、也可采用喷涂的方法，但要掌握好厚度和均匀度。细部不易喷涂的部位，应在实干后进行补刷；4）在涂膜防水层施工前，应按照工艺标准，组织有关人员认真进行技术和使用材料的交底”方水层施工完成后，经过24h以上的蓄水试验，未发现渗水漏水为合格，然后进行隐蔽工程检查验收，交下道施工。（5）在施工过程中遇到问题应做如下处理：1）当发现涂料粘度过大不易涂刷时，可加入少量二甲苯稀释，其加入量应不大于乙料的10%2）当发现涂料固化太快，影响施工时，可加入少量磷酸或苯磺酰氯等缓凝剂，其加入量应不大于甲料的0.5%。3）当发现涂料固化太慢，影响施工时，可加入少量二月桂酸二丁基锡作促凝剂，其加入量应不大于甲料的0.3%。

8、4 ）涂膜防水层涂刷24h未固化仍有发粘现象，涂刷第二道涂料有困难时，可先涂一层滑石粉，再上人操作时，可不粘脚，且不会影响涂膜质量。如发现乙料有沉淀现象时，应搅拌均匀后再进行与甲料配制，否则会影响涂膜的质量。5 .质量标准（1）保证项目：1)涂膜防水材料及无纺布技术性能，必须符合设计要求和有关标准的规定，产品应附有出厂合格证防水材料质量认证，现场取样试验,未经认证的或复试不合格的防水材料不得使用2)聚氨酯涂膜防水层及其细部等做法，必须符合设计要求和施工规范的规定，并不得有渗漏水现象。(2)基本项目：1)聚氨酯涂膜防水层的基层应牢固、表面洁净、平整，阴阳角处呈圆弧形或钝角，聚氨酯底胶应涂布均匀，

9、无漏涂。2)聚氨酯底胶、聚氨酯涂膜附加层，其涂刷方法、搭接、收头应符合规定，并应粘结牢固、紧密，接缝封严，无损伤、空鼓等缺陷。3)聚氨酯涂膜防水层，应涂刷均匀，保护层和防水层粘结牢固，不得有损伤，厚度不匀等缺陷。(3)允许偏差项目：聚氨酯涂膜防水层的搭接宽度为IOCm,上下两层涂刷应相互错开30cmo6 .成品保护(1)已涂刷好的聚氨酯涂膜防水层，应及时采取保护措施，在未做好保护层以前，不得穿带钉鞋出入室内，以免破坏防水层。(2)突出地面管根、地漏、排水口、卫生洁具等处的周边防水层不得碰损，部件不得变位。(3)地漏、排水口等处应保持畅通，施工中要防止杂物掉入，试水后应进行认真清理。(4)聚氨酯涂膜防水层施工过程中，未固化前不得上人走动，以免破坏防水层，造成渗漏的隐患。(5)聚氨酯涂膜防水层施工过程中，应注意保护有关门口、墙面等部位，防止污染成品。7 .应注意的质量问题(1)空鼓:防水层空鼓一般发生在找平层与涂膜防水层之间和接缝处，原因是基层含水率过大,使涂膜空鼓,形成气泡,施工中应控制含水率，并认真操作。(2)渗漏：防水层渗漏水，多发生在穿过楼板的管根、地漏、卫生洁具及阴阳角等部位，原因是管根、地漏等部件松动、粘结不牢、涂刷不严密或防水层局部损坏，产生空隙，部件接槎封口处搭接长度不够所造成。在涂膜防水层施工前，应认真检查并加以修补。
