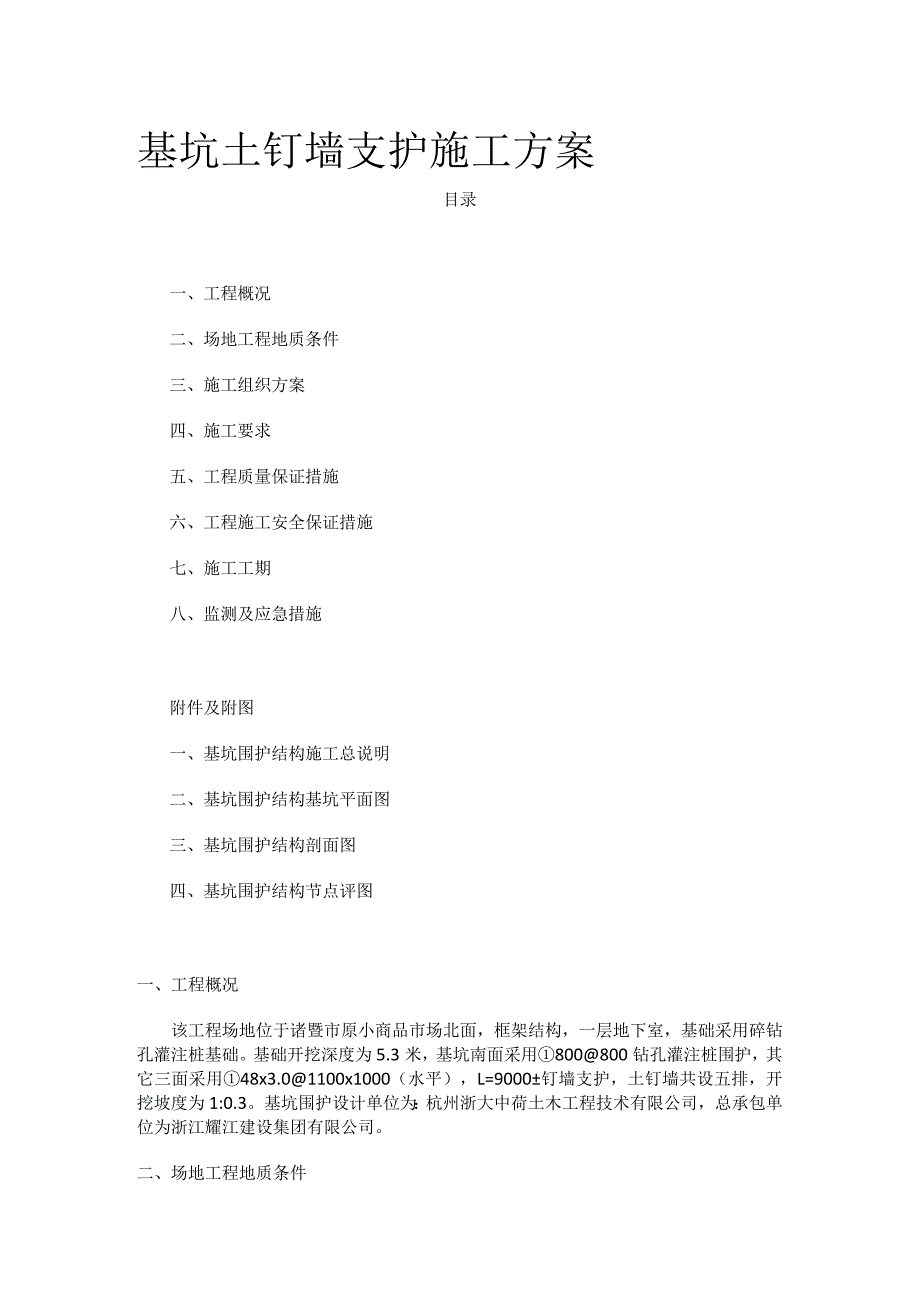

1、基坑土钉墙支护施工方案目录一、工程概况二、场地工程地质条件三、施工组织方案四、施工要求五、工程质量保证措施六、工程施工安全保证措施七、施工工期八、监测及应急措施附件及附图一、基坑围护结构施工总说明二、基坑围护结构基坑平面图三、基坑围护结构剖面图四、基坑围护结构节点评图一、工程概况该工程场地位于诸暨市原小商品市场北面，框架结构，一层地下室，基础采用碎钻孔灌注桩基础。基础开挖深度为5.3米，基坑南面采用800800钻孔灌注桩围护，其它三面采用48x3.01100x1000（水平），L=9000钉墙支护，土钉墙共设五排，开挖坡度为1:0.3。基坑围护设计单位为：杭州浙大中荷土木工程技术有限公司，总承

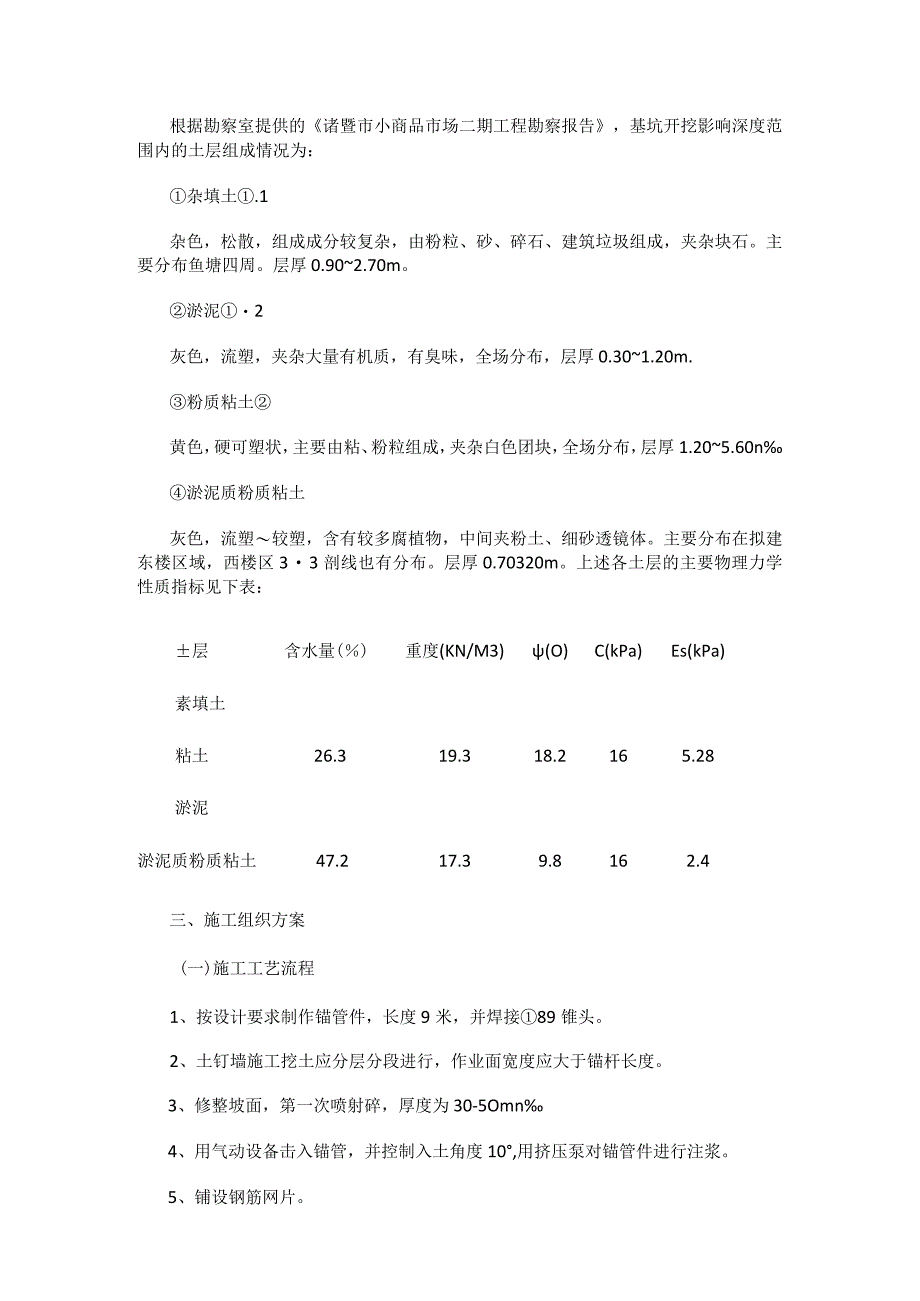

2、包单位为浙江耀江建设集团有限公司。二、场地工程地质条件根据勘察室提供的诸暨市小商品市场二期工程勘察报告，基坑开挖影响深度范围内的土层组成情况为：杂填土.1杂色，松散，组成成分较复杂，由粉粒、砂、碎石、建筑垃圾组成，夹杂块石。主要分布鱼塘四周。层厚0.902.70m。淤泥2灰色，流塑，夹杂大量有机质，有臭味，全场分布，层厚0.301.20m.粉质粘土黄色，硬可塑状，主要由粘、粉粒组成，夹杂白色团块，全场分布，层厚1.205.60n淤泥质粉质粘土灰色，流塑较塑，含有较多腐植物，中间夹粉土、细砂透镜体。主要分布在拟建东楼区域，西楼区33剖线也有分布。层厚0.70320m。上述各土层的主要物理力学性质

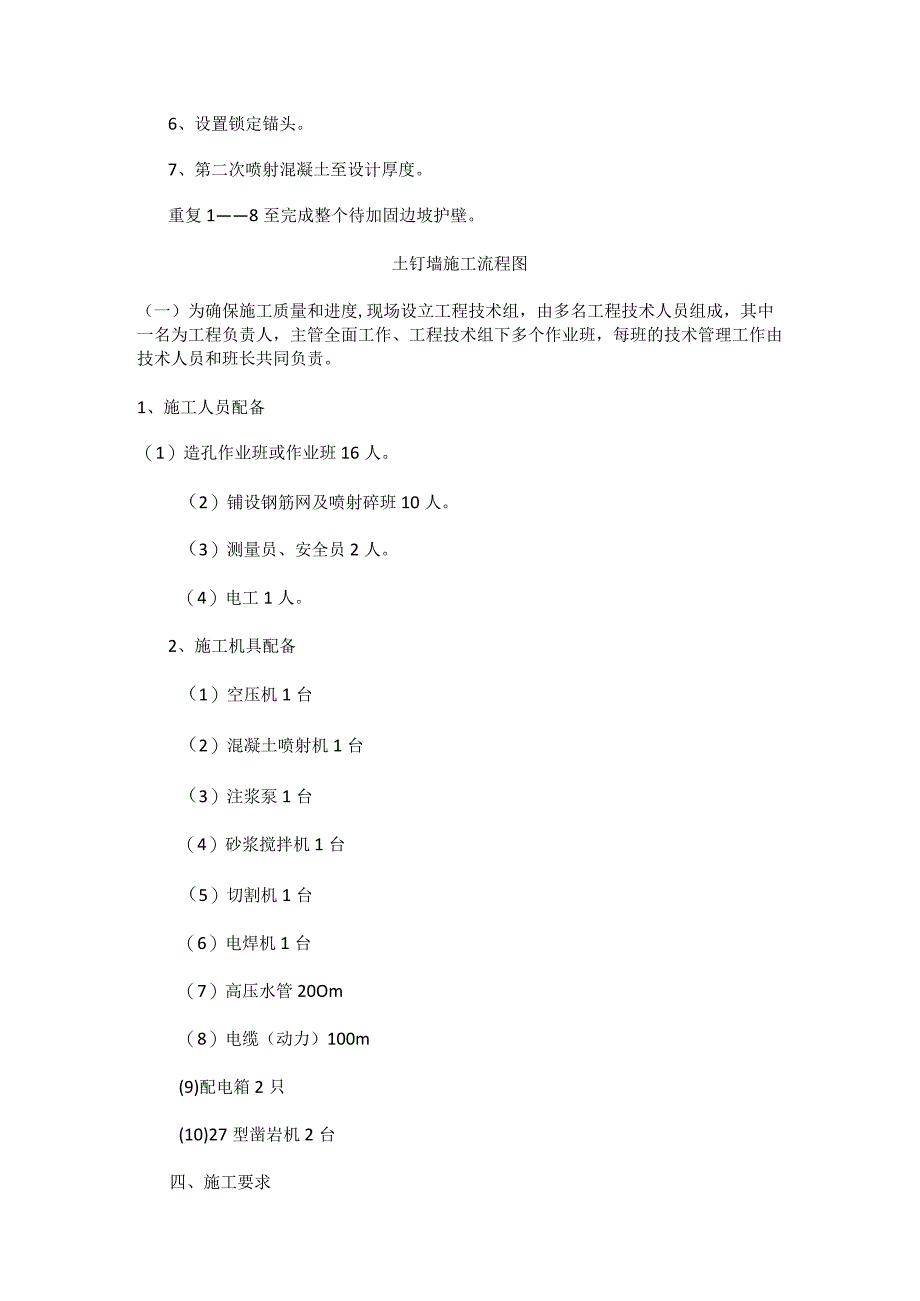

3、指标见下表：层含水量()重度(KN/M3)(O)C(kPa)Es(kPa)素填土粘土26.319.318.2165.28淤泥淤泥质粉质粘土47.217.39.8162.4三、施工组织方案(一)施工工艺流程1、按设计要求制作锚管件，长度9米，并焊接89锥头。2、土钉墙施工挖土应分层分段进行，作业面宽度应大于锚杆长度。3、修整坡面，第一次喷射碎，厚度为30-5Omn4、用气动设备击入锚管，并控制入土角度10,用挤压泵对锚管件进行注浆。5、铺设钢筋网片。6、设置锁定锚头。7、第二次喷射混凝土至设计厚度。重复18至完成整个待加固边坡护壁。土钉墙施工流程图（一）为确保施工质量和进度,现场设立工程技术组，

4、由多名工程技术人员组成，其中一名为工程负责人，主管全面工作、工程技术组下多个作业班，每班的技术管理工作由技术人员和班长共同负责。1、施工人员配备（1）造孔作业班或作业班16人。（2）铺设钢筋网及喷射碎班10人。（3）测量员、安全员2人。（4）电工1人。2、施工机具配备（1）空压机1台（2）混凝土喷射机1台（3）注浆泵1台（4）砂浆搅拌机1台（5）切割机1台（6）电焊机1台（7）高压水管20Om（8）电缆（动力）100m(9)配电箱2只(10)27型凿岩机2台四、施工要求1在遇到障碍物时土钉可作角度及位置适当调整，若土钉无法击入可采用洛阳生产成孔安置锚杆并注浆。锚管每米设08注浆眼2个，并采用角

5、钢倒角保护注浆眼。2、土钉在基坑壁上呈梅花形布置，锚管采用48x3焊接管，长度9米，钢筋网用8200x200双向排列，各施工段之间必须焊接。3、喷射碎采用干喷法，强度为C20,厚度为100mm,配合比为水泥:沙:石子=1:152,水量控制在最小回弹率为宜。4、土钉注浆材料采用水泥浆，水灰比为0.5,水泥浆应搅拌均匀，随拌随用。钉及注浆锚管的注浆压为第一道为0.3MPa终了不低于0.5MPa,并在稳压下持续压浆1分钟以上，确保注浆充盈。5、根据锚杆喷凝土支护技术规范GBJ86-85第8.1.2条：每喷射50-100立方米混合料或小于50立方米混合料的独立工程，不得少于一组，每组试块不得少于3个，

6、材料或配合比度更时，应另作一组，本工程试块为三组。五、工程施工质量保证措施：1、施工用材料必须符合设计要求，钢筋、锚管、水泥、砂等有质保单及报告。2、土钉锚管的定位应符合设计要求，土钉保护层厚度不小于30mm,孔位误差不大于100mm,其垂直方向用水准仪测量，横向距离用卷尺丈量，如遇特殊情况，由现场负责人审定。3、保证土钉或锚管水平角度在10。，锚杆角度由三角形支架来控制。4、锚管注浆采用挤压泵注浆，每根锚杆的注浆压力和注浆量应及时记录。5、配制浆液应符合设计要求，严格按配比正确配制。6、在喷碎前调整喷浆气压，喷碎气压根据喷碎的距离进行调整。7、喷射役配合比按设计要求，和易性、坍落度(5-8c

7、m)、用水量应保证税达到级配要求，控制最小回弹率为准。在喷射砂施工中可根据坑壁土层含水量及土方开挖速度，适当添加2-5%的速凝剂。8、挖土方与我方应密切配合，分层分段开挖，每段不得大于20米，每次开挖深度低于同层土钉0.5m,待混凝土强度达到80%后方可进行下层开挖，严禁超挖或在上一层未加固完毕就开挖下一层。9、严格控制基坑周边地面荷载，基坑周围堆载不得超过IOKPa。对基坑周边的地上建筑、地下工程及道路工程等应进行监测，采取预防保护措施。10、了解本地区类似场地已发生过的经验、教训，做好事故防范。11、施工期间随时密切注意气修、降雨、地震、降温等预报，以便做好相应防灾措施。12、在施工中如局

8、部地水补给丰富，可在坑壁设置排水孔引进不宜强堵。13、严格按照设计说明施工。六、工程施工安全保证措施：1、进入现场戴好安全帽，扣好帽扣。2、所有电器设备有可靠保护设施，并不得带病工作。3、特殊操作人员持证上岗。4、施工期间特别是机器操作人员不无故离岗。5、必须按国家颁布的操作规程、规定进行操作施工。七、施工工期：土钉施工与土方开挖交叉进行，一般在土方按要求开挖后的2天内完成，按顺畅施工工期为30天左右，因雨或其他不可抗拒因素造成是工期相应顺延。八、监测及应急措施：1、围护结构在土体开挖时应进行深层土体水平位移，地下水位及位移监测，本工程设计单位在主楼周边布设测斜管6根，沉降观测点5个,支撑上水

9、平位移预警值为2cm,土钉墙后土体水平位移预警值为5cm,南侧相邻居民沉降预警值为Icme2、若土体出现位移较大时，应用超前锚杆或加长，锚杆加密土钉进行补救。如为整体滑移时，可在基底施工前增加锚杆提高土体稳定性。或四周卸1-2Cm厚，宽5m,若基坑内水位较高，应增加深井来降水。3、严格按要求分层开挖土方。4、基坑开挖过程中应及时排除基坑底部积水，并在坑底开挖排水沟。5、现场应备应急材料（草包、木桩等），万出现险情等，作临时应急之用，做到人员、物资、设备三到位。6、若在开挖时，发现土体特殊薄弱，应先行加固土体，再继续施工，具体可用本桩成注浆加固土体。X基坑土钉墙费用预算单说明：因浙江省尚无土钉墙

10、施工定额，本预算将参照深圳定额作适合浙江地区的调整。序号工作内容数量单价（元）小计（元）备注直接费66249214.8x3.0焊接管25.59(T)2800708122锚管制作、联接7650(M)10765003锚管锥头制作及材料840(个)18151204锚固制作及材料840(个)20168005挂网及材料1100(M2)26286006通长钢筋安置及材料1100(M2)16176007凿岩机成孔及注浆7650(M)40.63105908注浆材料7650(M)5382509喷射碎护坡1100(M2)30.23322010喷射碎材料110(M3)50055000二管理费15%66249299373三合计761865
