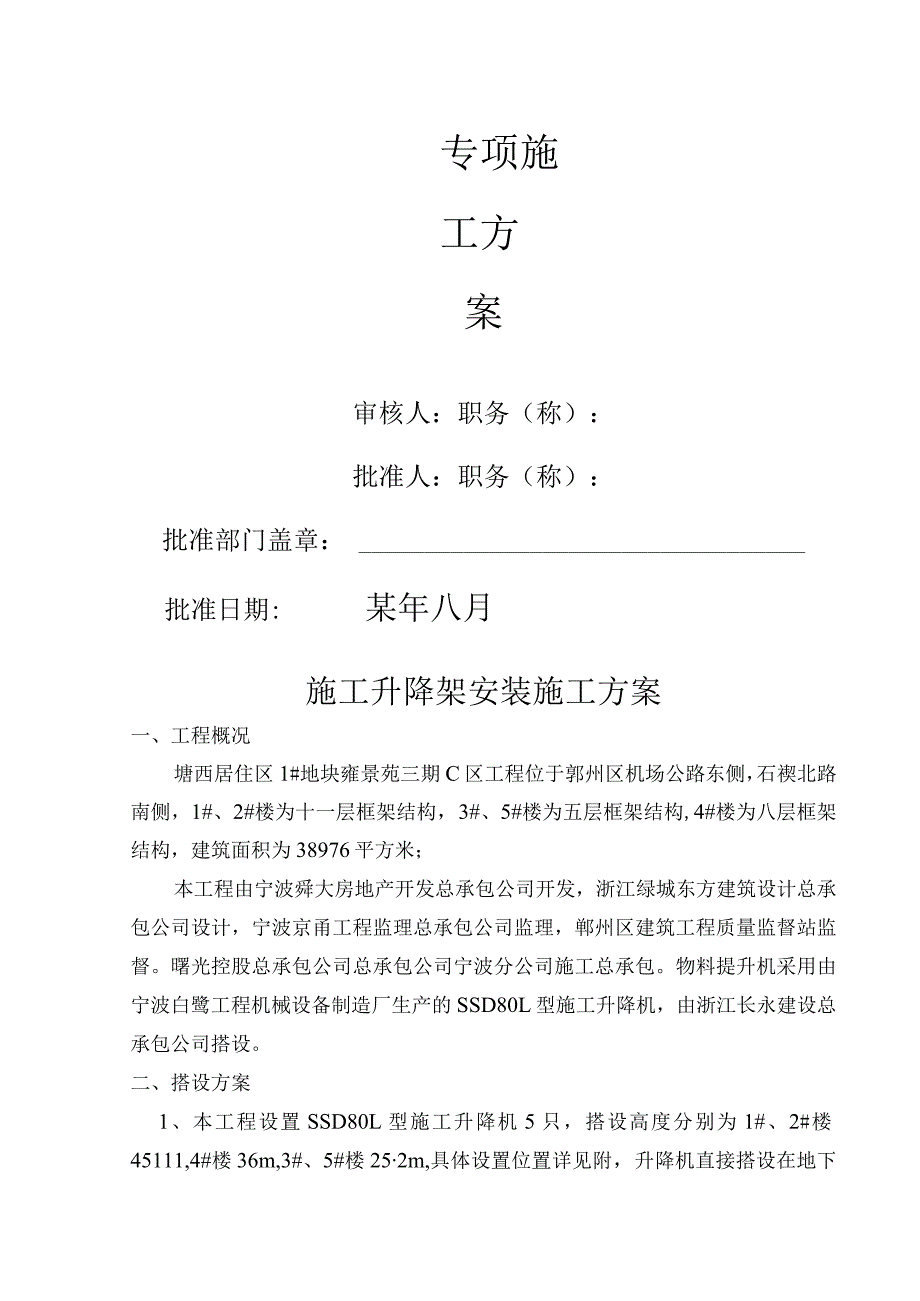

1、塘西居住区1#地块雍景苑三期工程物料提升机安装专项施工方案编制人：职务（称）：审核人：职务（称）：批准人：职务（称）：批准部门盖章：批准日期：某年八月八日塘西居住区1#地块雍景苑三期工程物料提升机安装专项施工方案审核人：职务（称）：批准人：职务（称）：批准部门盖章：批准日期:某年八月施工升降架安装施工方案一、工程概况塘西居住区1#地块雍景苑三期C区工程位于郭州区机场公路东侧，石禊北路南侧，1#、2#楼为十一层框架结构，3#、5#楼为五层框架结构,4#楼为八层框架结构，建筑面积为38976平方米；本工程由宁波舜大房地产开发总承包公司开发，浙江绿城东方建筑设计总承包公司设计，宁波京甬工程监理总承包

2、公司监理，郸州区建筑工程质量监督站监督。曙光控股总承包公司总承包公司宁波分公司施工总承包。物料提升机采用由宁波白鹭工程机械设备制造厂生产的SSD80L型施工升降机，由浙江长永建设总承包公司搭设。二、搭设方案1、本工程设置SSD80L型施工升降机5只，搭设高度分别为1#、2#楼45111,4#楼36m,3#、5#楼252m,具体设置位置详见附，升降机直接搭设在地下室顶板上，故在浇捣地下室顶板时，按井架基础尺寸要求进行螺栓预埋，由于物料提升机直接搭设在地下室顶板上，需对地下室顶板进行加固处理，具体加固详见附图。2、选择有登高操作证的专业人员搭拆井字架，在搭拆前进行安全技术交底。三、井架搭拆工程安全

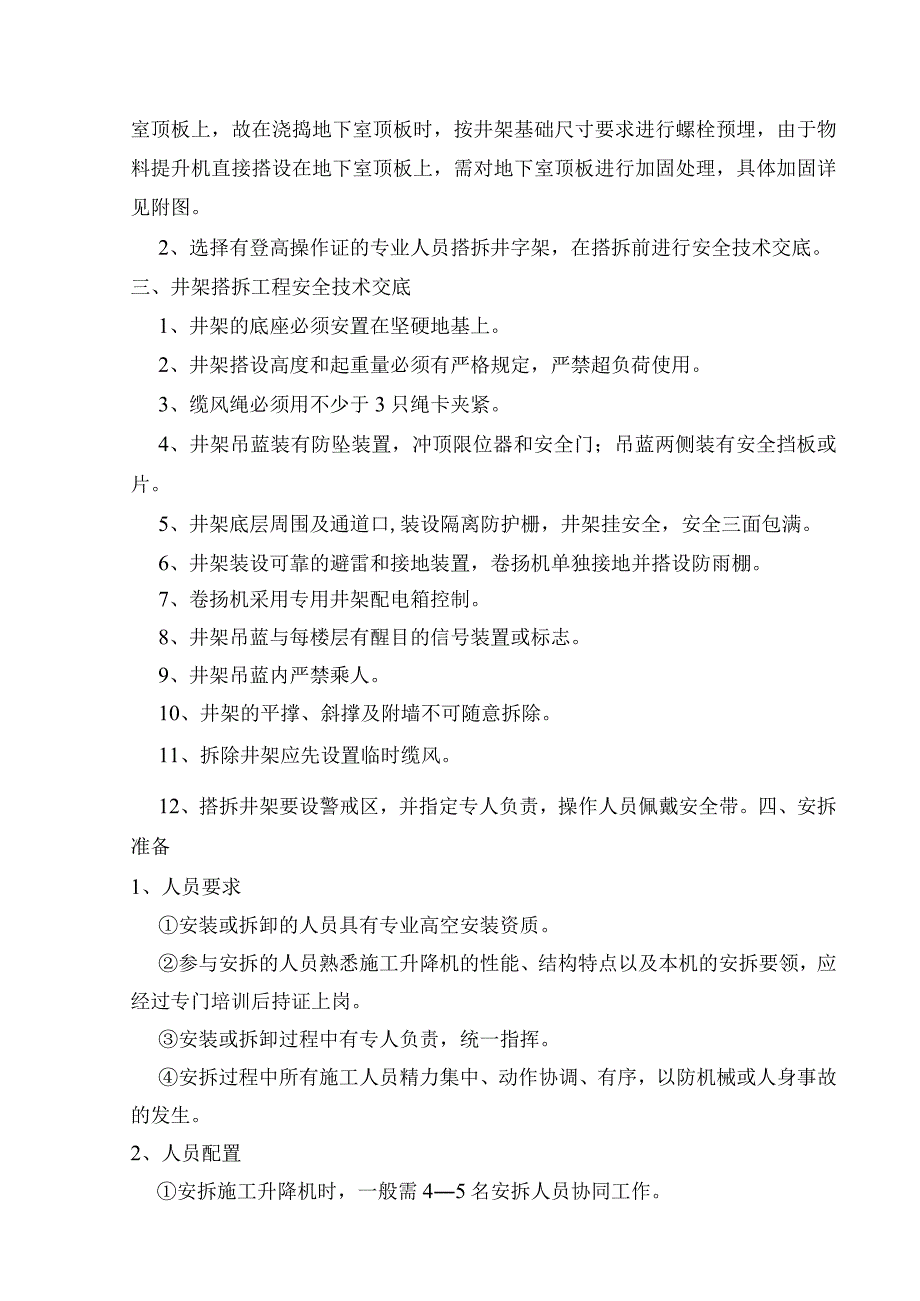

3、技术交底1、井架的底座必须安置在坚硬地基上。2、井架搭设高度和起重量必须有严格规定，严禁超负荷使用。3、缆风绳必须用不少于3只绳卡夹紧。4、井架吊蓝装有防坠装置，冲顶限位器和安全门；吊蓝两侧装有安全挡板或片。5、井架底层周围及通道口,装设隔离防护栅，井架挂安全，安全三面包满。6、井架装设可靠的避雷和接地装置，卷扬机单独接地并搭设防雨棚。7、卷扬机采用专用井架配电箱控制。8、井架吊蓝与每楼层有醒目的信号装置或标志。9、井架吊蓝内严禁乘人。10、井架的平撑、斜撑及附墙不可随意拆除。11、拆除井架应先设置临时缆风。12、搭拆井架要设警戒区，并指定专人负责，操作人员佩戴安全带。四、安拆准备1、人员要求

4、安装或拆卸的人员具有专业高空安装资质。参与安拆的人员熟悉施工升降机的性能、结构特点以及本机的安拆要领，应经过专门培训后持证上岗。安装或拆卸过程中有专人负责，统一指挥。安拆过程中所有施工人员精力集中、动作协调、有序，以防机械或人身事故的发生。2、人员配置安拆施工升降机时，一般需45名安拆人员协同工作。人员的配置是：架体上三人。地上一人，一人负责协调指挥。3、工具准备安拆施工升降机时，一般应备有经纬仪、IT手拉葫芦、8X10、22X24双头呆扳手、016尼龙绳（或02。麻绳）、3m木跳板、安全带等常用工具。五、安装要求1、安全要求天气恶劣，如雷雨、大雾下雪、风速超过20ms等不得进行安装作业。安装

5、前，对所有参加安装人员进行技术交底并进行周密的分工以及落实岗位责任。对所用工具事先进行必要的安全检查。指定有经验的人统一指挥。作业区域用绳围圈，悬挂警示标志，并应有专人看护。所有参加安装的人员，不得酒后作业或在作业中嬉戏打闹。安装架体时，每安装2个标准节，应采用临时缆风绳固定，也就是说顶部自由高度不得大于3.6m,以确保施工安全。高空作业人员必须穿防滑靴，系安全带，身体健康，不允许有恐高症人员登高作业。安装作业中使用的工具或零部件一定要拿好、放好，严禁从高空向下抛掷工具或零部件，以免造成工具或零部件的损坏或者人身事故的发生。地面作业人员必须头戴安全帽，同时负责作业区域的安全工作。安装完毕后，应

6、及时搭设进料通道以及卸料平台的防护栏杆等外围设施。六、安装步骤及方法安装的一般步骤是：吊笼架体天梁及滑轮组件地锚、缆风绳和附墙驱动机构一牵引钢丝绳及对重一安全防护装置（包括电视监控系统、安全围栏、卸料平台、限位装置、配普通卷扬机的防坠器等）。1、地脚螺丝的安装与连接根据现场实际情况，本工程井架安装在地下室顶板上，地脚螺栓在地下室顶板浇碎时按井架基础尺寸要求进行螺栓预埋。安装前，艮何用M20螺母和底座横槽钢和曳引机底座固定在地下室顶板上。2、吊笼的安装将吊笼用人工或机械设施搬移至架体底座槽钢围成的底座内就位，用木楞或砖块将其垫高20-30cm,应保持吊笼底部水平，并使吊笼截面处于底座对称中心的位

7、置上。3、架体的安装架体全部采用M16高强度螺栓连接,连接节点必须加装平垫和弹垫且应拧紧，不得漏装、错装，确保连接牢固。安装完第一标准节,必须先校正水平,校正后方可继续向上搭设。架体的水平度误差不大于1/500（同一水平上任意两点高度差VIOmm）,垂直度误差不应超过架体搭设高度的L5%。以后每搭设二个标准节均应进行水平和垂直校正，在确认垂直度、水平度均在要求的范围内方可继续作业。架体截面的对角线长度误差不得超过最大边长名义尺寸的3%。，对角线误差不得大于3mmo导轨接头接缝不得大于Imm,接头缝台阶不得大于0.5mm。两导轨平行度误差不得大于3mmo安装架体时，应按后述要求，及时设置缆风绳。

8、架体顶端应装设避雷针，架底亦应作防雷接地，接地电阻应小于10欧姆。4、天梁及滑轮的安装架体的安装经检查确认无误后，即可开始安装天梁及滑轮。将两根天梁及天梁滑轮组件用麻绳分别吊至架体顶端放置妥当，应注意安全，防止摔落地面。分别将滑轮轴穿入天梁上的滑轮轴座内并用螺母预紧，防止其从孔中脱落。 调整天梁位置，使其与顶节横缀条上的连接孔对正，用M16螺栓将天梁与顶节横缀条连接固定。 拧紧滑轮轴两端的M36螺母。5、缆风绳的安装地锚安装由于本工程的井架搭设在地下室顶板上，临时缆风绳与建筑物连接。缆风绳设置原则当架体搭设至距地面18m处应及时设置第一道缆风绳，第二道缆风绳则设在距地面25.2m处。缆风绳设置

9、要求A、缆风绳应在架体四角有横缀条的同一水平面上对称设置，其与地面的夹角应为45-60度，其下端应采用与钢丝绳拉力相适应的花篮螺丝与地锚牢固连接，不得拴在树木、电杆上。B、缆风绳端部应设置绳用套环并用不少于3个与绳径匹配的绳卡固定，绳卡间距不小于绳径的6倍，绳卡滑靴应放在受力绳一侧，不得正反错设绳卡。6、附墙的安装a、根据施工现场的情况，确定附墙杆件的长度，附墙杆件与建筑物的夹角为45度。b、靠近建筑的架体立杆上装配右图所示的附墙装置，用附墙杆件将附墙装置与预埋件连接起来，附墙件7.2m一道。7、驱动机构的安装驱动机构应装置在硅基础上，将选配的曳引机牢固地与预埋螺丝连接。卷筒上的钢丝绳应缠绕整

10、齐，当吊笼在最低工作位置时，卷筒上的滑轮对重/（对重导轨/钢丝绳应不少于3圈。7、钢丝绳及对重的安装架体包括天梁部分全部安装完毕经检查无误后，先在地面把对重套入对重导轨，（为减轻重量，对重内暂不加入填充物）然后开始穿四根11的钢丝绳。其步骤如下：把四根钢丝绳的一端分别固定卷扬机在对重的四根某力螺栓上另一端经对重上方的滑轮至曳黄机且融梁滑轮下引，窗过曳引机的四槽曳引轮，其中一条拉出以备人工牵拉，另三条再引上去，经曳引机上方的天梁滑轮、吊笼上方的天梁滑轮下引，悬吊在吊笼上方。用20麻绳同时固定三个绳头，麻绳拖至地面，两人拉上述留出的那根钢丝绳，一人拉麻绳。 点支曳引机，使曳引轮与钢丝绳穿入相同的方

11、向转动，点动应与拉绳人配合，用力拉紧即点动，此时对重便会逐渐上移，重复拉紧钢丝绳,点动曳引机，直至对重上移到距对重导轨顶端一米处为止，此时，麻绳也把三个悬吊着的钢丝绳拉至吊笼顶部，固定好人拉的那根钢丝绳，可用绳卡将其固定在架体底座上。请注意：从对重开始上移，至到达距对重导轨顶部1米处并固定好所拉的钢丝绳为止，拉绳的人不能放松所拉的绳子，否则上移的对重会因重力作用而跌落地面。 按要求分别将悬吊在吊笼上方的三根钢丝绳用绳卡固定在吊笼吊板上，并力争使三条钢丝绳松紧一致。松开原先固定在架体底座上的那根钢丝绳,按相同方法与其他三根钢丝绳一起固定到吊笼吊板上。四根钢丝绳应相互平行、不交叉，四绳所组成的平面

12、应与滑轮圆柱面平行。把吊笼导轨、对重导轨表面涂上一层薄薄的黄油。开动曳引机使吊笼上升，对重下降到地面，即可加入全部对重填充物。至此，曳引机钢丝绳与对重、吊笼的穿装全业结束。请注意：提升钢丝绳不得有毛刺、断股、变形、缺油、锈蚀等缺陷，规格应满足额定重量的提升要求。要一次性配足钢丝绳的使用长度，不能接长使用，若架体高度没有一次搭设到顶，长出的钢丝绳也不能切短，可卷收在吊笼顶部固定，以便架体加高后放出使用。更换新钢丝绳时,应四根绳子一起更换并力求采用同一卷钢丝绳。钢丝绳固定处应设置绳用套环，并用不少于3个与绳径匹配的绳卡固定，绳卡间距不小于绳径的6倍，绳卡滑靴应放置在受力绳一侧，不得正反交错设置绳卡

13、。钢丝绳应符合国家有关标准，应严格执行钢丝绳报废标准。8、全防护装置的安装(1)配卷扬机时，防坠器的安装必须对角配备两个“防坠器”(亦称“断绳保护器”、“防落装置”)，以防因牵引钢丝绳的断裂，导致吊笼快速下落，引起人身或机械事故的产生。限位装置的安装上下限位装置分别安装在架体上、下两处适当位置，限位挡板安装在吊笼侧面位置上，吊笼触发上位开关安装后，吊笼顶部距架体顶部的安全距离不得小于1.8m;触发下限位开关后，吊笼底不应与硅基础平面产生过大的冲击。(3)卸料平台安全门的安装为保证卸料人员的人身安全，各卸料平台两侧应有高于L2m和0.3m高踢脚杆并用护封闭，各楼层卸料平台必须装置安全门，并要配置
