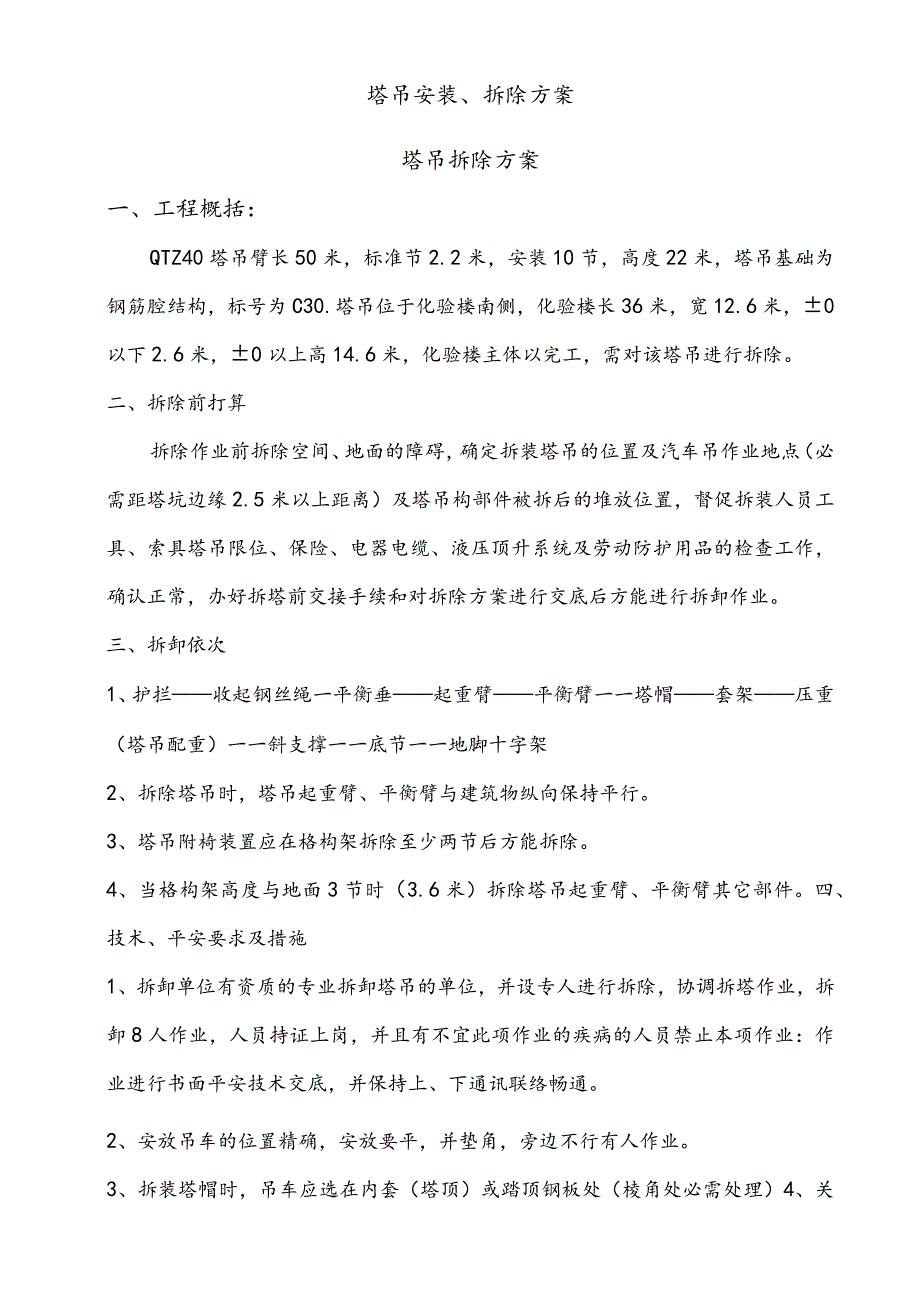

1、塔吊安装、拆除方案塔吊拆除方案一、工程概括：QTZ40塔吊臂长50米，标准节2.2米，安装10节，高度22米，塔吊基础为钢筋腔结构，标号为C30.塔吊位于化验楼南侧，化验楼长36米，宽12.6米，0以下2.6米，0以上高14.6米，化验楼主体以完工，需对该塔吊进行拆除。二、拆除前打算拆除作业前拆除空间、地面的障碍，确定拆装塔吊的位置及汽车吊作业地点（必需距塔坑边缘2.5米以上距离）及塔吊构部件被拆后的堆放位置，督促拆装人员工具、索具塔吊限位、保险、电器电缆、液压顶升系统及劳动防护用品的检查工作，确认正常，办好拆塔前交接手续和对拆除方案进行交底后方能进行拆卸作业。三、拆卸依次1、护拦收起钢丝绳一

2、平衡垂起重臂平衡臂一一塔帽套架压重（塔吊配重）一一斜支撑一一底节一一地脚十字架2、拆除塔吊时，塔吊起重臂、平衡臂与建筑物纵向保持平行。3、塔吊附椅装置应在格构架拆除至少两节后方能拆除。4、当格构架高度与地面3节时（3.6米）拆除塔吊起重臂、平衡臂其它部件。四、技术、平安要求及措施1、拆卸单位有资质的专业拆卸塔吊的单位，并设专人进行拆除，协调拆塔作业，拆卸8人作业，人员持证上岗，并且有不宜此项作业的疾病的人员禁止本项作业：作业进行书面平安技术交底，并保持上、下通讯联络畅通。2、安放吊车的位置精确，安放要平，并垫角，旁边不行有人作业。3、拆装塔帽时，吊车应选在内套（塔顶）或踏顶钢板处（棱角处必需处

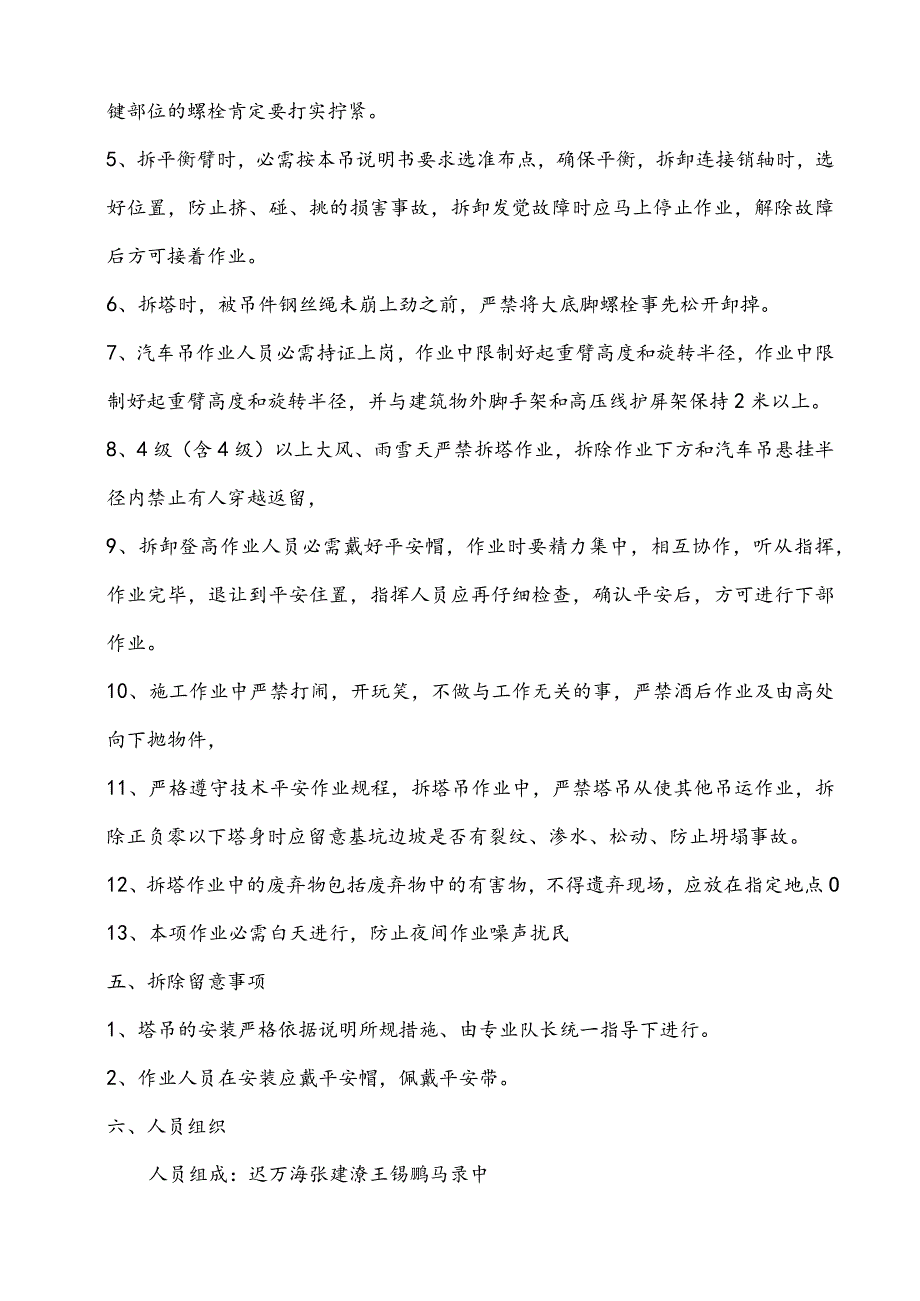

3、理）4、关键部位的螺栓肯定要打实拧紧。5、拆平衡臂时，必需按本吊说明书要求选准布点，确保平衡，拆卸连接销轴时，选好位置，防止挤、碰、挑的损害事故，拆卸发觉故障时应马上停止作业，解除故障后方可接着作业。6、拆塔时，被吊件钢丝绳未崩上劲之前，严禁将大底脚螺栓事先松开卸掉。7、汽车吊作业人员必需持证上岗，作业中限制好起重臂高度和旋转半径，作业中限制好起重臂高度和旋转半径，并与建筑物外脚手架和高压线护屏架保持2米以上。8、4级（含4级）以上大风、雨雪天严禁拆塔作业，拆除作业下方和汽车吊悬挂半径内禁止有人穿越返留，9、拆卸登高作业人员必需戴好平安帽，作业时要精力集中，相互协作，听从指挥，作业完毕，退让到

4、平安住置，指挥人员应再仔细检查，确认平安后，方可进行下部作业。10、施工作业中严禁打闹，开玩笑，不做与工作无关的事，严禁酒后作业及由高处向下抛物件，11、严格遵守技术平安作业规程，拆塔吊作业中，严禁塔吊从使其他吊运作业，拆除正负零以下塔身时应留意基坑边坡是否有裂纹、渗水、松动、防止坍塌事故。12、拆塔作业中的废弃物包括废弃物中的有害物，不得遗弃现场，应放在指定地点O13、本项作业必需白天进行，防止夜间作业噪声扰民五、拆除留意事项1、塔吊的安装严格依据说明所规措施、由专业队长统一指导下进行。2、作业人员在安装应戴平安帽，佩戴平安带。六、人员组织人员组成：迟万海张建潦王锡鹏马录中王建华王大强张绵鲁

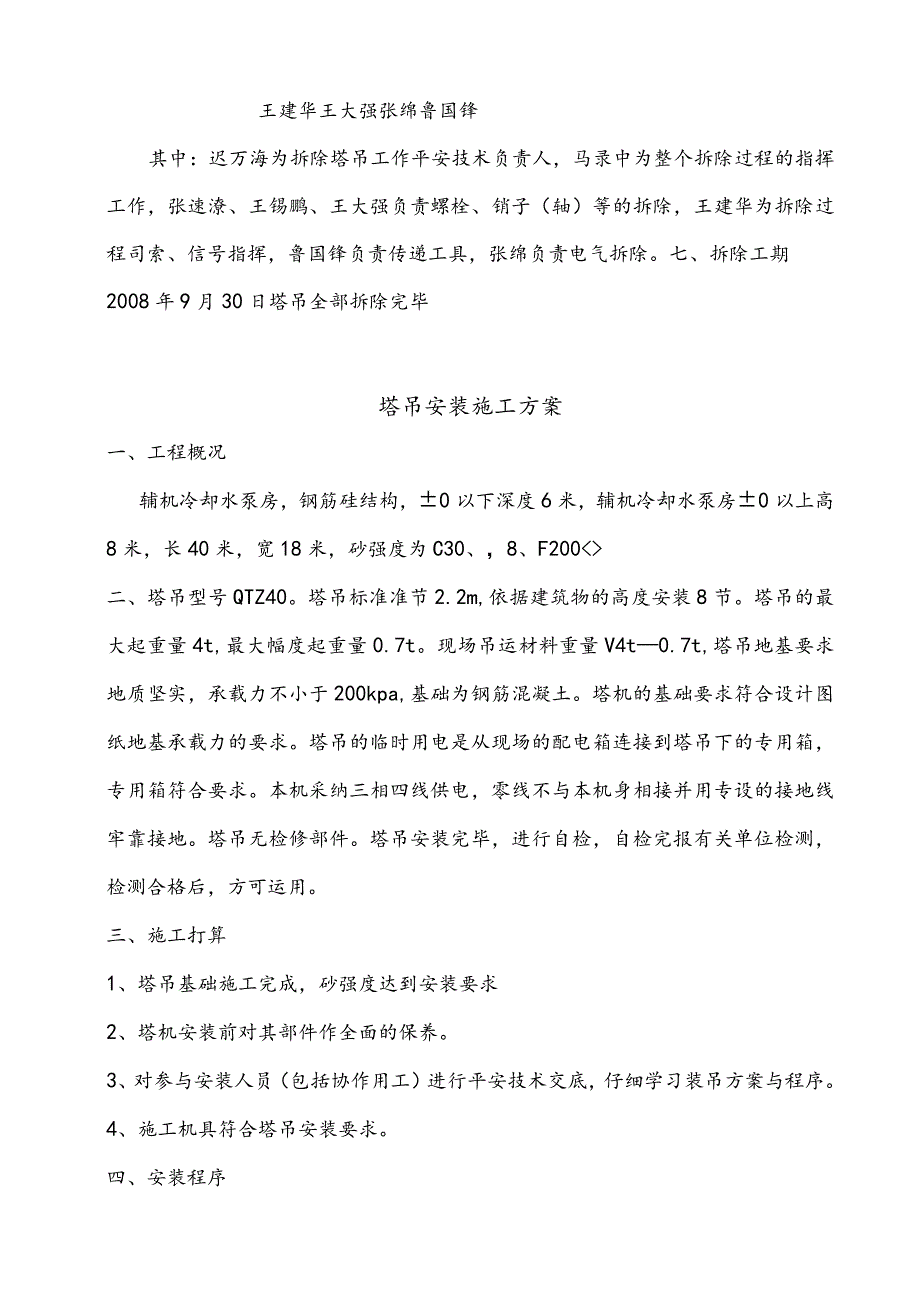

5、国锋其中：迟万海为拆除塔吊工作平安技术负责人，马录中为整个拆除过程的指挥工作，张速潦、王锡鹏、王大强负责螺栓、销子（轴）等的拆除，王建华为拆除过程司索、信号指挥，鲁国锋负责传递工具，张绵负责电气拆除。七、拆除工期2008年9月30日塔吊全部拆除完毕塔吊安装施工方案一、工程概况辅机冷却水泵房，钢筋硅结构，0以下深度6米，辅机冷却水泵房0以上高8米，长40米，宽18米，砂强度为C30、，8、F200二、塔吊型号QTZ40。塔吊标准准节2.2m,依据建筑物的高度安装8节。塔吊的最大起重量4t,最大幅度起重量0.7t。现场吊运材料重量V4t0.7t,塔吊地基要求地质坚实，承载力不小于200kpa,基础

6、为钢筋混凝土。塔机的基础要求符合设计图纸地基承载力的要求。塔吊的临时用电是从现场的配电箱连接到塔吊下的专用箱，专用箱符合要求。本机采纳三相四线供电，零线不与本机身相接并用专设的接地线牢靠接地。塔吊无检修部件。塔吊安装完毕，进行自检，自检完报有关单位检测，检测合格后，方可运用。三、施工打算1、塔吊基础施工完成，砂强度达到安装要求2、塔机安装前对其部件作全面的保养。3、对参与安装人员（包括协作用工）进行平安技术交底，仔细学习装吊方案与程序。4、施工机具符合塔吊安装要求。四、安装程序1、将预埋和将要安装的标准节用汽车吊把标准节吊到预埋标准节的上方对准后方下，并用固定螺栓拧紧。2、用经纬仪检查预埋和安

7、装上去的标准节垂直度，保证主弦杆四面和垂直方向的偏斜之差为1/1000。对直调整后用工具拧紧螺栓。3、装顶升套架a、组装好除工作平台以外的条件，然后吊起从底架上端套入渐渐放下，到其上端法兰面低于底架上平面3040mn,应留意顶升套架的主向，保证套架顶升油缸与塔身顶升直耳同侧。b、安装四周工作平台，然后将泵站吊到平台角，按好油管检查液压系统运转状况。4、吊装回转塔架部分a、在地面组装好回转塔架部分（包括回转塔身、上、下支架回转支撑及操作室）一并吊装，搁置在底架上，应留意操纵室，前方是顶升套架的引进门方向，然后启动泵站，使顶升套架上升与下支座贴近。b、用16-M24螺栓将下支座与顶升架连接好。c、

8、用8-M36高强螺栓将下支座与底架连接好。d、地面安装好塔顶全部构件，然后吊上回转塔身，用8-M30高强螺栓将塔顶与回转半径连接好。留意塔顶的前方（有塔顶滑轮的一侧）应与操作室前方一样。5、整体吊装平衡臂a、在地面将平衡臂的I节和Il借用4根36的轴连接好，平行于建筑物放置，装上平衡臂工作平台，栏杆起升机构，电器限制柜。b、将平衡臂栏杆组成一整体，平衡臂长分拉杆的下端预平衡臂尾部平板连接,然后将平衡臂水平放置，用绳索扎紧打算起吊。c、吊装平衡臂，臂根单耳插入回转塔身连接耳板，装上销轴，穿好开口并张开，将拉杆绳索一端穿过塔顶小滑轮再落至地面，稍稍起吊使平衡臂上，人力拉引绳索，栏杆上升到塔顶上部后

9、，将总拉杆上端平板装入塔顶连接销孔。d、渐渐放下平衡臂栏杆逐步拉直而受张力，直到平衡臂接近水平，起吊钢丝绳松弛。6、安装起重臂a、将起重臂各节按1-8编号依次摆好，用销轴连成一整体，并平行于建筑放置。b、牵引机构已装妥在第一节臂内，安装小车绕好牵引钢丝绳。c、在地面组装好起重臂拉杆，通过双拉板用销轴连接起重臂吊点外，其余顺次搁轩在起重臂上弦和固定卡板内。d、将起升机构钢丝绳经塔顶滑轮，在套在栏杆末端的小滑车上。e、平行起吊起重臂吊点位置大体在臂架重心处，经试吊标准，上升到回转塔身外，使臂根单耳插入回转塔身连接双耳内，装上销轴，穿好开口销并张开人稍稍起吊便起重臂头部上翘3度左右。g、启动起升机构

10、，向上提升拉杆，接近塔顶上端时，将拉杆与塔顶上的拉板用销轴连接起来。h、渐渐放松起升钢丝绳，起重臂拉杆逐步受力而伸直臂架逐步削减翘接近水平，全部放松后卸下钢丝绳卡。J、穿好起升钢丝绳，这时可利用小车吊缆进行高空作业。K、吊装平衡臂配重。1.、顶升加节。五、安装留意事项1、塔吊的安装严格依据说明所规措施、由专业队长统一指导下进行。2、作业人员在安装应戴平安帽，佩平安带。3、塔吊的各部件之间的连接轴，螺栓、螺母、轴端卡板和开口必需运用生产厂随机供应的专用件，不得随意自行代用。4、销孔必需涂抹润滑脂，装好后开口销必需张开到规定的程度轴端卡板必需紧固连接，螺栓必需锁紧。5、安装过程中如遇到大风（4级）以上，应马上停止安装作业。六、人员组织人员组成：迟万海张建潦王锡鹏马录中王建华王大强张绵鲁国锋其中：迟万海为安装工作平安技术负责人，马录中为整个安装过程的指挥工作，张建海、王锡鹏、王大强负责螺栓、销子（轴）等的安装，王建华为安装过程司索、信号指挥，鲁国锋负责传递工具，张绵负责电气联接、安装和塔吊试运转。七、安装工期2008年10月1日安装塔吊基座2008年10月2日上午安装起升机构、回转机构，下午安装变幅机构和液压顶升系统。2008年10月3日自检验收。江苏大汉建筑有限公司永昌电厂项目部2008年10月2日
