1、模板施工工艺(示范文本)本工程模板采用早拆支撑体系。平面模板采用胶合板，早拆柱头采用螺杆与滑动结合的早拆柱头；支架采用碗扣式支架，木方作横梁。(一)方柱模18mm厚夹板按构件断面尺寸以面积大小现场配置安装，支撑采用48钢管支撑，加50X10Onlnl木材作模板竖向背楞立放，木楞间距300400mm,48钢管做柱箍，间距500750mm,沿柱高下密上稀。为防止模板中部变形，采用12钢筋作对拉螺栓，水平间距700mm,立面布置间距同柱模箍。施工顺序为：钢筋绑扎一模板拼装加对拉螺杆一柱箍固定混凝土浇筑养护拆模吊上一层使用。模板安装好后必须按图纸钻好预留构造梁插筋孔及插入6(L=200)外露80mm长

2、的直筋做为拉墙筋的预埋筋。方柱模板支设示意图(二)梁板模本工程模板采用早拆支撑体系，平面模板采用胶合板，早拆柱头采用螺杆与滑动结合的早拆柱头；支架采用碗扣式支架，木方作横梁。1、支模施工方法(1)根据方案要求进行技术交底，以三个木工组成一个操作小组进行安装。(2)按钢支顶位置墨线安装钢支顶、水平拉杆，并将早拆柱头插入支顶上端。(3)调节可调螺杆，将早拆柱头顶板调至标高平水线。(4)安装桁架梁，将梁端的梁头挂在早拆柱头的梁托上。(5)铺模板块及补边角模板，当第一个支顶方格完全架好固定后，就可以开始铺模板，然后依次把周围的钢支顶和桁架梁架起来。根据桁架梁的长度调整钢支顶的位置，使其垂直，然后锥销紧

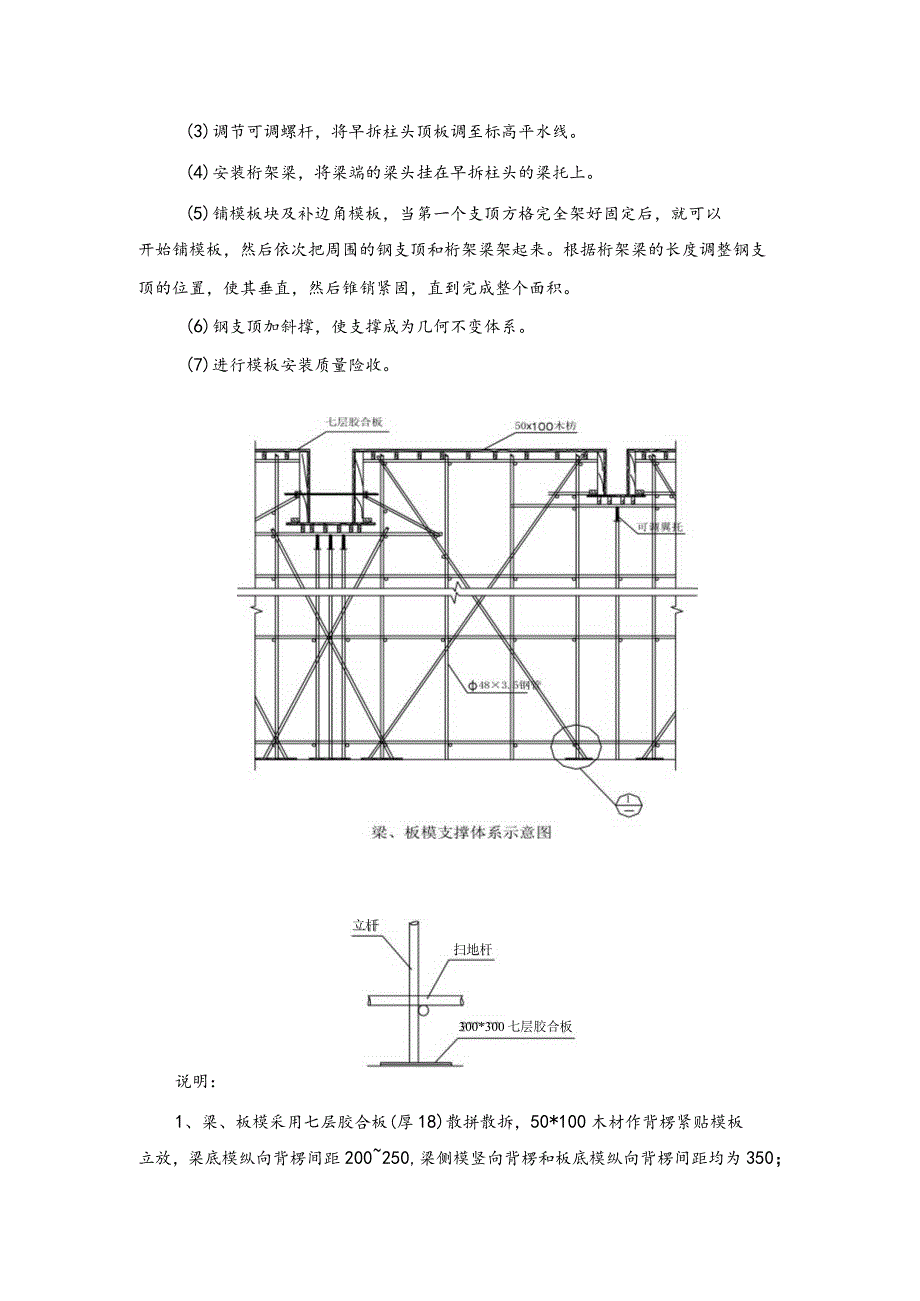

3、固，直到完成整个面积。(6)钢支顶加斜撑，使支撑成为几何不变体系。(7)进行模板安装质量险收。立杆扫地杆300*300七层胶合板说明：1、梁、板模采用七层胶合板(厚18)散拼散拆，50*100木材作背楞紧贴模板立放，梁底模纵向背楞间距200250,梁侧模竖向背楞和板底模纵向背楞间距均为350；梁侧模纵向模箍采用。48*3.5钢管，间距500750,沿梁高下密上稀；梁高超过700的应设置对拉螺栓，采用14钢筋制作，水平布置间距700,立面布置间距同梁模箍。2、采用。48*3.5钢管满堂架作支撑体系：立杆：梁下立杆纵向间距W600、横向间距200250;板下立杆纵、横向间距W1200；横杆：步距1

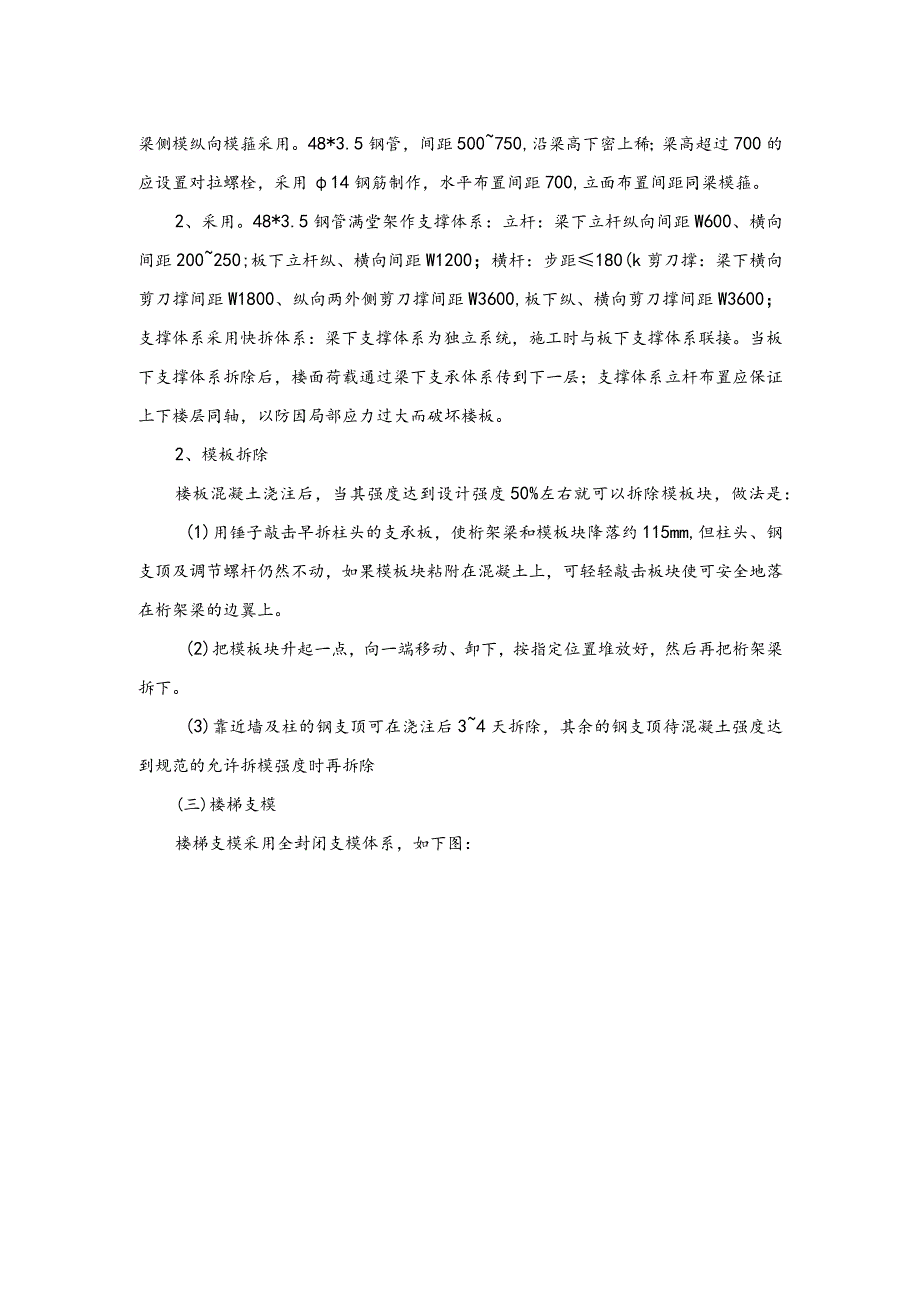

4、80(k剪刀撑：梁下横向剪刀撑间距W1800、纵向两外侧剪刀撑间距W3600,板下纵、横向剪刀撑间距W3600；支撑体系采用快拆体系：梁下支撑体系为独立系统，施工时与板下支撑体系联接。当板下支撑体系拆除后，楼面荷载通过梁下支承体系传到下一层；支撑体系立杆布置应保证上下楼层同轴，以防因局部应力过大而破坏楼板。2、模板拆除楼板混凝土浇注后，当其强度达到设计强度50%左右就可以拆除模板块，做法是：(1)用锤子敲击早拆柱头的支承板，使桁架梁和模板块降落约115mm,但柱头、钢支顶及调节螺杆仍然不动，如果模板块粘附在混凝土上，可轻轻敲击板块使可安全地落在桁架梁的边翼上。(2)把模板块升起一点，向一端移动、卸下，按指定位置堆放好，然后再把桁架梁拆下。(3)靠近墙及柱的钢支顶可在浇注后34天拆除，其余的钢支顶待混凝土强度达到规范的允许拆模强度时再拆除(三)楼梯支模楼梯支模采用全封闭支模体系，如下图：
