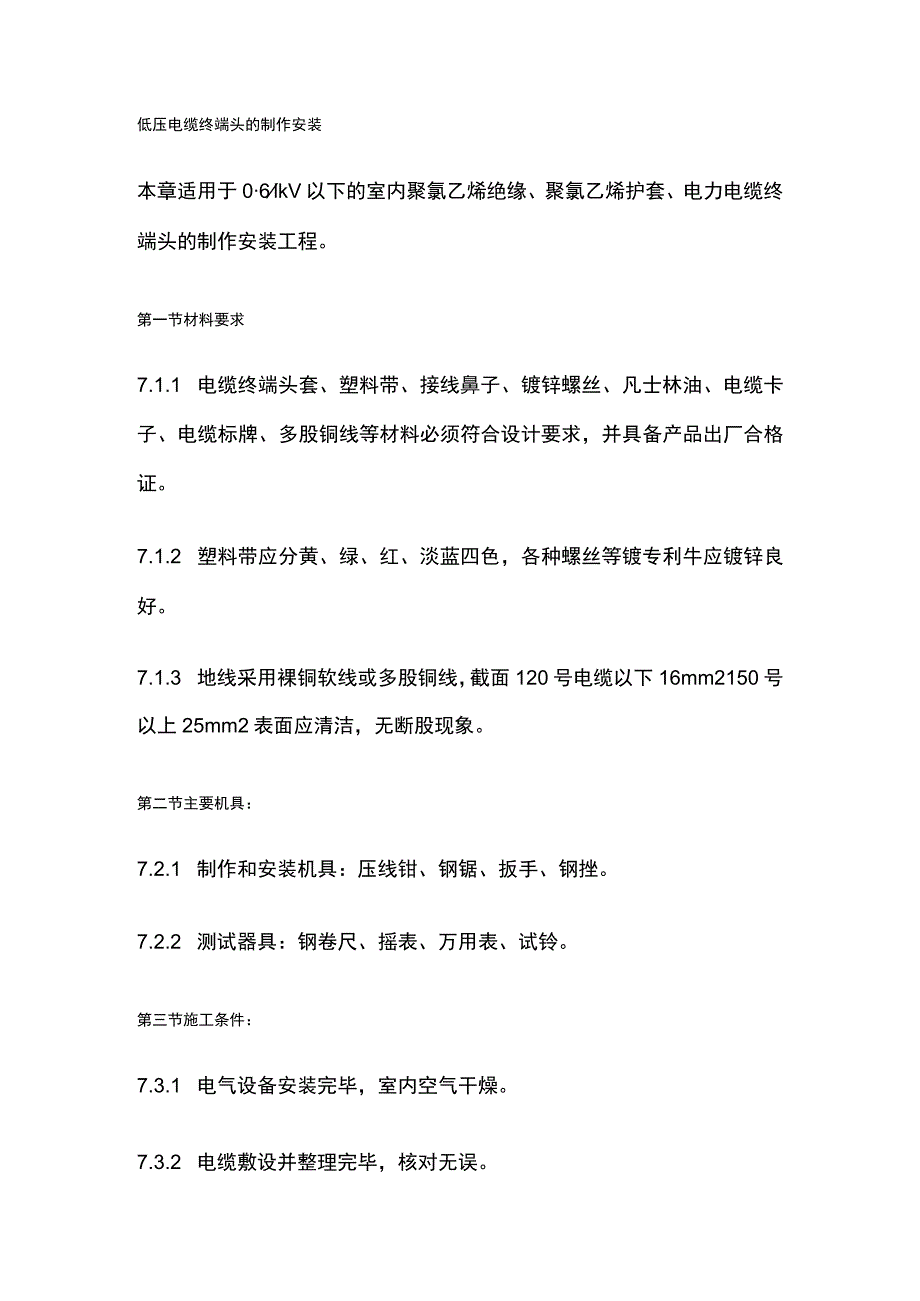

1、低压电缆终端头的制作安装本章适用于06lkV以下的室内聚氯乙烯绝缘、聚氯乙烯护套、电力电缆终端头的制作安装工程。第一节材料要求7.1.1 电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。7.1.2 塑料带应分黄、绿、红、淡蓝四色，各种螺丝等镀专利牛应镀锌良好。7.1.3 地线采用裸铜软线或多股铜线，截面120号电缆以下16mm2150号以上25mm2表面应清洁，无断股现象。第二节主要机具：7.2.1 制作和安装机具：压线钳、钢锯、扳手、钢挫。7.2.2 测试器具：钢卷尺、摇表、万用表、试铃。第三节施工条件：7.3.1

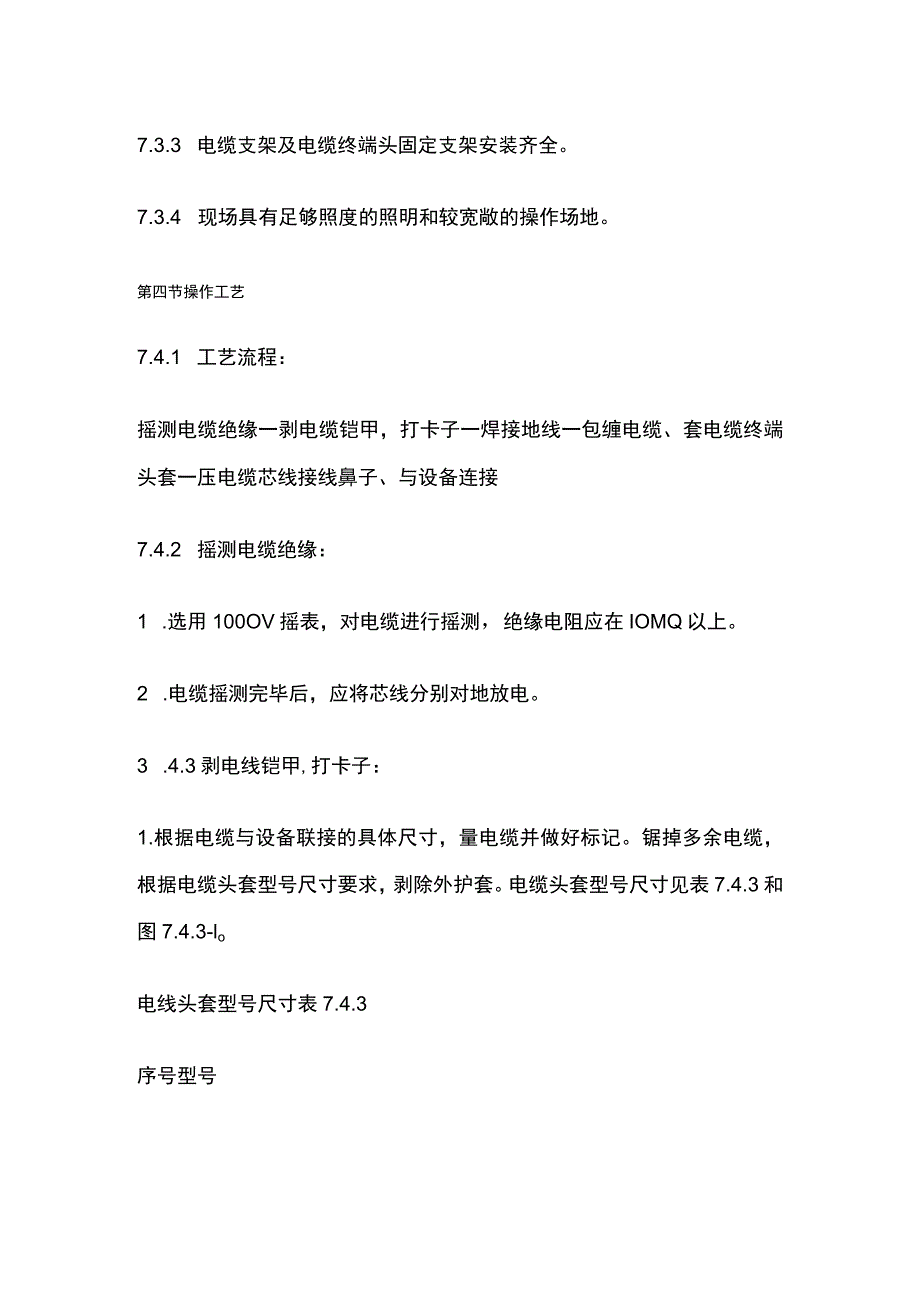

2、 电气设备安装完毕，室内空气干燥。7.3.2 电缆敷设并整理完毕，核对无误。7.3.3 电缆支架及电缆终端头固定支架安装齐全。7.3.4 现场具有足够照度的照明和较宽敞的操作场地。第四节操作工艺7.4.1 工艺流程：摇测电缆绝缘一剥电缆铠甲，打卡子一焊接地线一包缠电缆、套电缆终端头套一压电缆芯线接线鼻子、与设备连接7.4.2 摇测电缆绝缘：1 .选用100OV摇表，对电缆进行摇测，绝缘电阻应在IOMQ以上。2 .电缆摇测完毕后，应将芯线分别对地放电。3 .4.3剥电线铠甲,打卡子：1.根据电缆与设备联接的具体尺寸，量电缆并做好标记。锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。电缆头套型

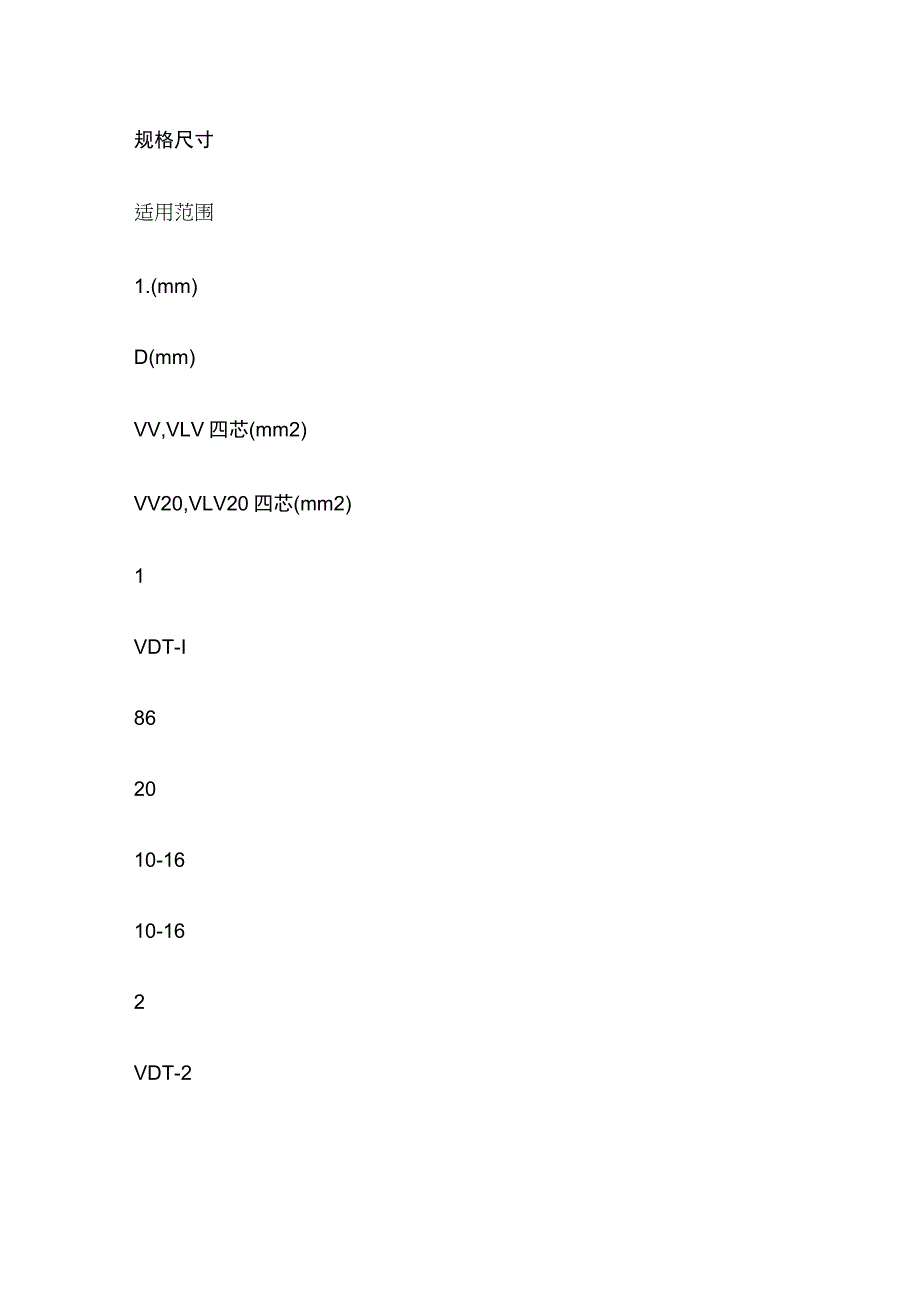

3、号尺寸见表7.4.3和图7.4.3-lo电线头套型号尺寸表7.4.3序号型号规格尺寸适用范围1.(mm)D(mm)VV,VLV四芯(mm2)VV20,VLV20四芯(mm2)1VDT-I862010-1610-162VDT-2253525-353VDT-31223250-7050-704VDT-41384095120VDT-5150441501506VDT-6158481851852 .将地线的焊接部位用钢锂处理，以备焊接。3 .在打钢带卡子的同时，多股铜线排列整齐后卡在卡子里。4 .利用电缆本身钢带宽的二分之一做卡子，采用咬口的方法将卡子打牢必须打两道昉止钢带松开,两道卡子的间距为15mm,

4、见图7.4.3-25 .剥电缆铠甲用钢锯在第一道卡子向上35mm处,锯一环形深痕，深度为钢带厚度的2/3,不得锯透。6 .用螺丝刀在锯痕尖角处将钢带挑起，用钳子将钢带撕掉，随后将钢带锯口处用钢锂修理钢带毛刺，使其光滑。7 .4.4焊接地线：地线采用焊锡焊接于电缆钢带上，焊接应牢固，不应有虚焊现象，应注意不要将电缆烫伤。必须焊在两层钢带上。8 .4.5包缠电缆，套电缆终端头套：1 .剥去电缆统包绝缘层，将电缆头套下部先套入电缆。2 .根据电缆头的型号尺寸，按照电缆头套长度和内径，用塑料带采用半叠法包缠电缆。塑料带包缠应紧密，形状呈枣核状（图7.4.5-1）。3 .将电缆头套上部套上，与下部对接、

5、套严（图7.4.5-2）o7.4.6压电缆芯线接线鼻子：1 .从芯线端头量出长度为线鼻子的深度,另加5mm,剥去电缆芯线绝缘，并在芯绒上涂上凡士林。2 .将芯线插入接线鼻子内，用压线钳子压紧接线鼻子，压接应在两道以上。3 .根据不同的相位，使用黄、绿、红、淡蓝四色塑料带分别包缠电缆各芯线至接线鼻子的压接部位。4 .将作好终端头的电缆，固定在预先做好的电缆头支架上，并将芯线分开。5 .根据接线端子的型号，选用螺栓将电缆接线端子压接在设备上，注意应使螺栓由上向下或从内向外穿，平垫和弹簧垫应安装齐全。第五节质量标准7.5.1 主控项目：安装应符合规范规定，绝缘电阻合格，电缆终端头固定牢固，芯线与线鼻
