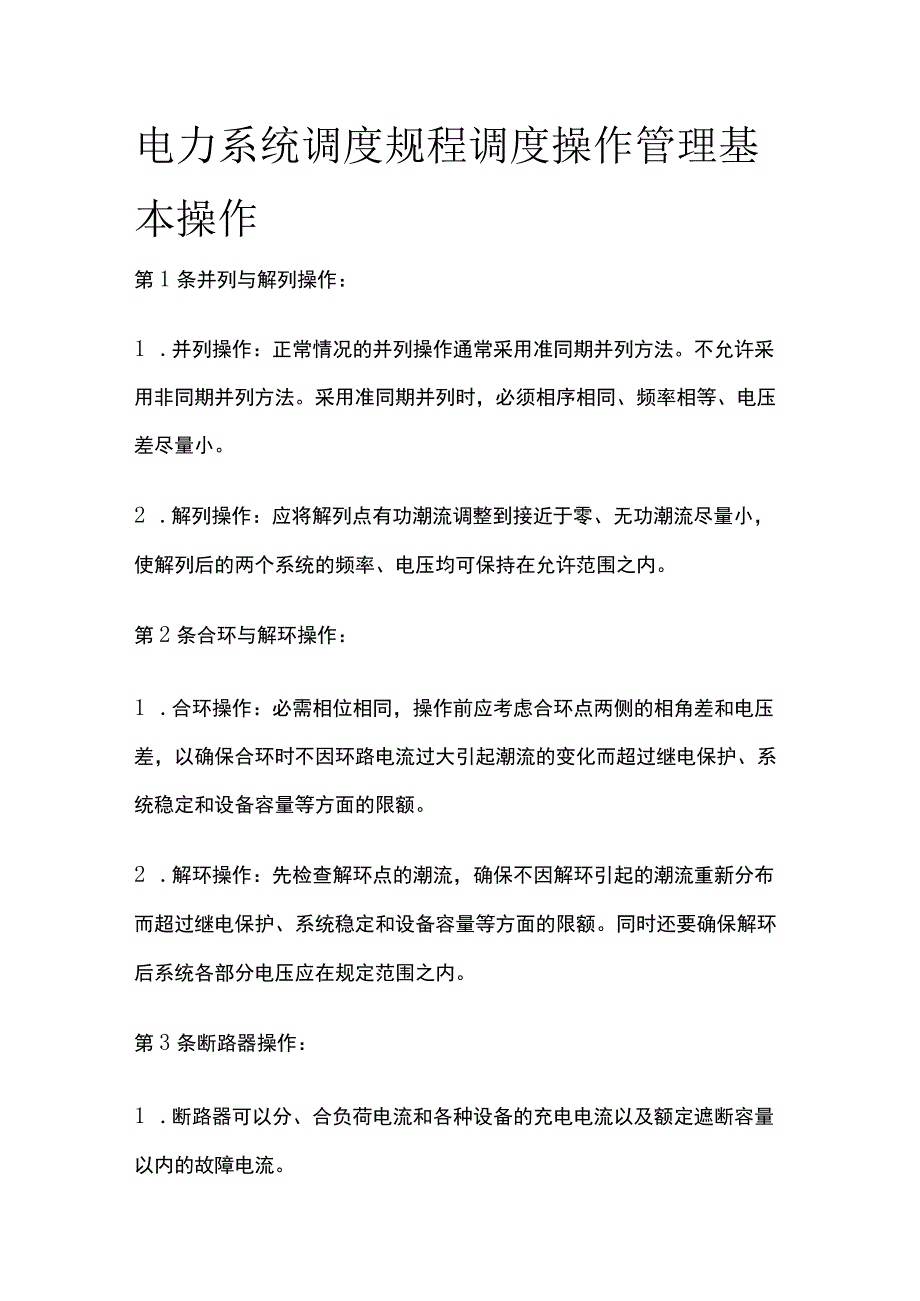

1、电力系统调度规程调度操作管理基本操作第1条并列与解列操作：1 .并列操作：正常情况的并列操作通常采用准同期并列方法。不允许采用非同期并列方法。采用准同期并列时，必须相序相同、频率相等、电压差尽量小。2 .解列操作：应将解列点有功潮流调整到接近于零、无功潮流尽量小，使解列后的两个系统的频率、电压均可保持在允许范围之内。第2条合环与解环操作：1 .合环操作：必需相位相同，操作前应考虑合环点两侧的相角差和电压差，以确保合环时不因环路电流过大引起潮流的变化而超过继电保护、系统稳定和设备容量等方面的限额。2 .解环操作：先检查解环点的潮流，确保不因解环引起的潮流重新分布而超过继电保护、系统稳定和设备容量

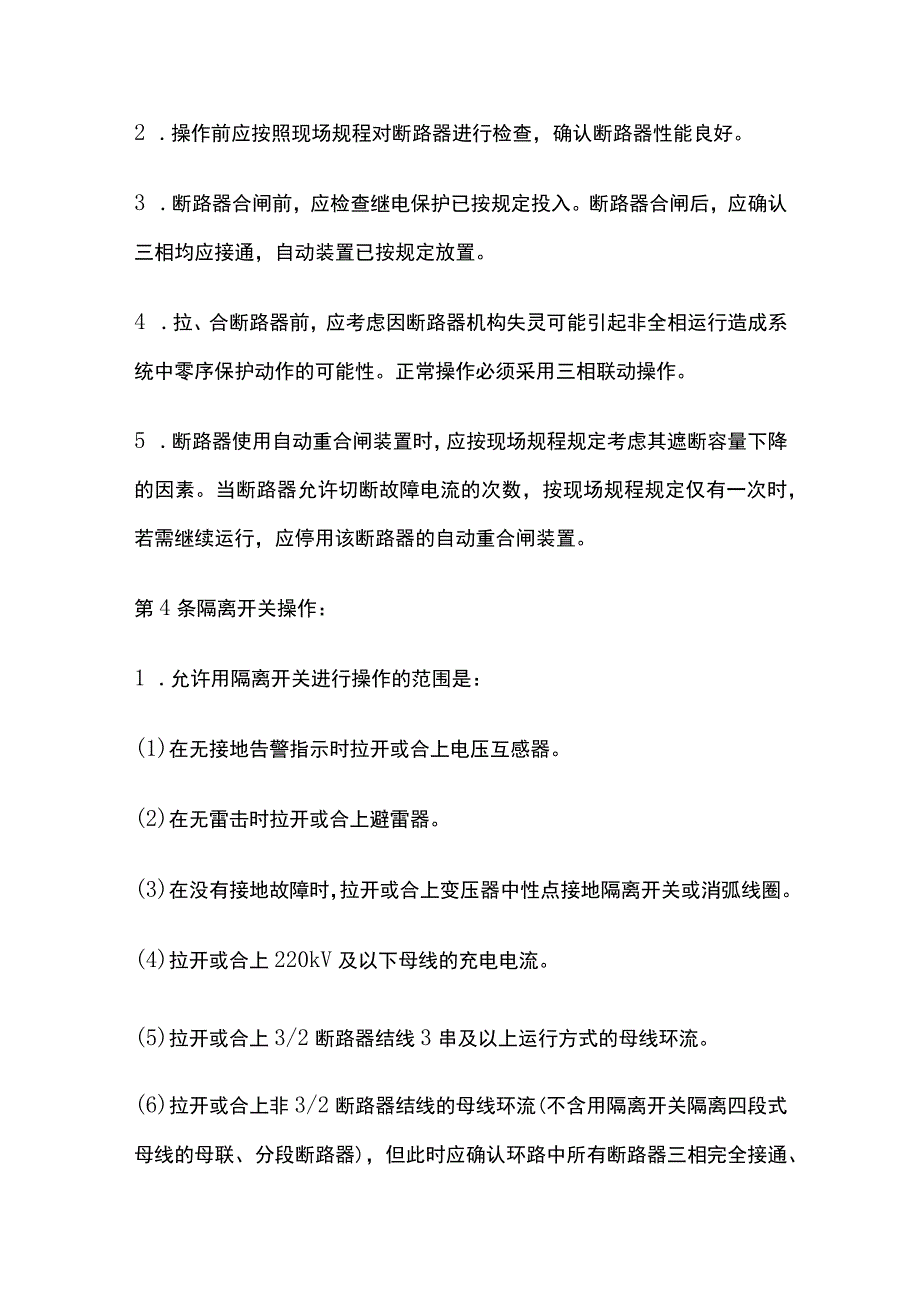

2、等方面的限额。同时还要确保解环后系统各部分电压应在规定范围之内。第3条断路器操作：1 .断路器可以分、合负荷电流和各种设备的充电电流以及额定遮断容量以内的故障电流。2 .操作前应按照现场规程对断路器进行检查，确认断路器性能良好。3 .断路器合闸前，应检查继电保护已按规定投入。断路器合闸后，应确认三相均应接通，自动装置已按规定放置。4 .拉、合断路器前，应考虑因断路器机构失灵可能引起非全相运行造成系统中零序保护动作的可能性。正常操作必须采用三相联动操作。5 .断路器使用自动重合闸装置时，应按现场规程规定考虑其遮断容量下降的因素。当断路器允许切断故障电流的次数，按现场规程规定仅有一次时，若需继续运

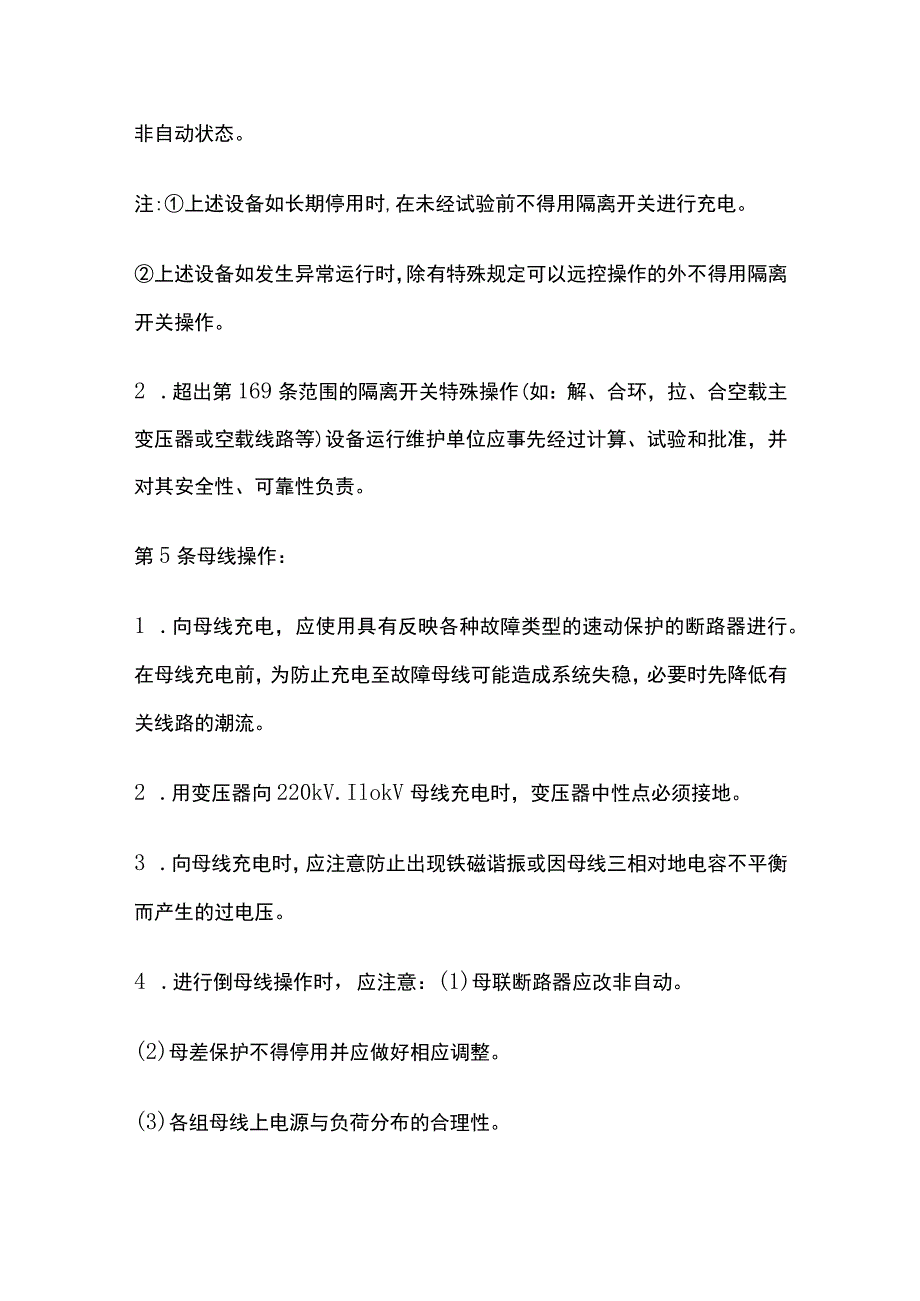

3、行，应停用该断路器的自动重合闸装置。第4条隔离开关操作：1 .允许用隔离开关进行操作的范围是：(1)在无接地告警指示时拉开或合上电压互感器。(2)在无雷击时拉开或合上避雷器。(3)在没有接地故障时，拉开或合上变压器中性点接地隔离开关或消弧线圈。(4)拉开或合上220kV及以下母线的充电电流。(5)拉开或合上3/2断路器结线3串及以上运行方式的母线环流。(6)拉开或合上非3/2断路器结线的母线环流(不含用隔离开关隔离四段式母线的母联、分段断路器)，但此时应确认环路中所有断路器三相完全接通、非自动状态。注:上述设备如长期停用时,在未经试验前不得用隔离开关进行充电。上述设备如发生异常运行时，除有特殊

4、规定可以远控操作的外不得用隔离开关操作。2 .超出第169条范围的隔离开关特殊操作(如：解、合环，拉、合空载主变压器或空载线路等)设备运行维护单位应事先经过计算、试验和批准，并对其安全性、可靠性负责。第5条母线操作：1 .向母线充电，应使用具有反映各种故障类型的速动保护的断路器进行。在母线充电前，为防止充电至故障母线可能造成系统失稳，必要时先降低有关线路的潮流。2 .用变压器向220kV.IlokV母线充电时，变压器中性点必须接地。3 .向母线充电时，应注意防止出现铁磁谐振或因母线三相对地电容不平衡而产生的过电压。4 .进行倒母线操作时，应注意：(1)母联断路器应改非自动。(2)母差保护不得停

5、用并应做好相应调整。(3)各组母线上电源与负荷分布的合理性。(4)一次结线与电压互感器二次负载是否对应。(5)一次结线与保护二次交直流回路是否对应。(6)双母线中停用一组母线，在倒母线后，应先拉开空出母线上电压互感器次级开关，后拉开母联断路器，再拉开空出母线上电压互感器一次隔离开关。(现场规程有要求者，必须事先书面向省电力公司生产运行部报批，并向安全监察部和省调办理备案手续。)第6条线路操作：1 .线路停电时，应注意：(1)正确选择解列点或解环点，并应考虑系统频率、电压、潮流、稳定等要求。(2)应防止线路的充电功率引起发电机的自励磁。(3)对馈电线路一般先拉开受端断路器，再拉开送电端断路器。送

6、电顺序相反。(对220kV及以上长距离线路，则应考虑线路充电功率的影响)。2 .线路送电时，应该注意:(1)选择充电端的原则,应避免由发电厂侧或系统振荡中心侧先送电。(2)必须考虑充电功率可能引起的电压波动，或线路末端电压升高,可能造成并列困难和合环时的电压波动。(3)充电断路器必须具备完整的继电保护(应有手动加速)，并保证有足够的灵敏度。(4)必须考虑线路充电功率可能使发电机产生自励磁，必要时应调整电压和采取防止自励磁的措施。(5)为防止因送电到故障线路而引起失稳，必要时先降低有关线路的潮流。(6)充电端必须有变压器中性点接地。(7)对末端接有变压器的长线路进行送电时，应考虑末端电压升高对变

7、压器的影响，必要时应经过计算。第7条变压器操作：1 .变压器并列运行的条件是：结线组别相同、变比相同、短路电压相等。2 .注：在任何一台变压器不会过负荷的条件下，允许将短路电压不等的变压器并列运行，必要时应先进行计算。3 .变压器投入运行时，应选择励磁涌流影响较小的一侧送电。一般先从电源侧充电,后合上负荷侧断路器。停电时,应先拉开负荷侧断路器，后拉开电源侧断路器。4 .变压器充电时，应注意：(1)充电断路器应有完备的继电保护，并保证有足够的灵敏度。同时应考虑励磁涌流对系统继电保护的影响。(2)为防止充电变压器故障跳闸后系统失稳，必要时先降低有关线路的潮流。(3)大电流接地系统的变压器各侧中性点

8、接地隔离开关应合上。(4)检查电源电压，使充电后变压器各侧电压不超过其相应分接头电压的5%o5 .在运行中的变压器，其中性点接地的数目和地点，应按继电保护的要求设置，但应考虑到：(1)变压器本身的绝缘要求。(2)在大电流接地系统中，电源侧(大型调相机以电源考虑)至少应有一台变压器中性点接地。6 .运行中的双绕组或三绕组变压器，若大电流接地系统侧断路器断开,则该侧中性点接地隔离开关应合上。7 .运行中的变压器中性点接地隔离开关如需倒换，则应先合上另一台变压器的中性点接地隔离开关，再拉开原来一台变压器的中性点接地隔离开关。8 .IlOkV及以上的变压器处于热备用状态时（断路器一经合上，变压器即可带

9、电），其中性点接地隔离开关应合上。第8条零起升压操作：1 .不允许用绑线式、镶嵌式转子的发电机进行零起升压。2 .对线路零起升压的发电机应有足够的容量，在对线路升压时应防止产生自励磁现象。3 .对变压器零起升压的发电机应有足够的容量，在升至额定电压时应能满足变压器的空载励磁电流。4 .零起升压的发电机应配有过电压保护。5 .在大电流接地系统内，串联加压的变压器中性点必须接地。6 .零起升压发电机的强行励磁、自动电压调整装置等均应停用。7 .零起升压系统线路的重合闸、母线的差动保护应停用，但母差的电流互感器回路经过调整后亦可以不停用。8 .通过长距离220kV线路对变压器零起升压时，应先进行计算,以免超过设备允许电压或发生谐振过电压。
