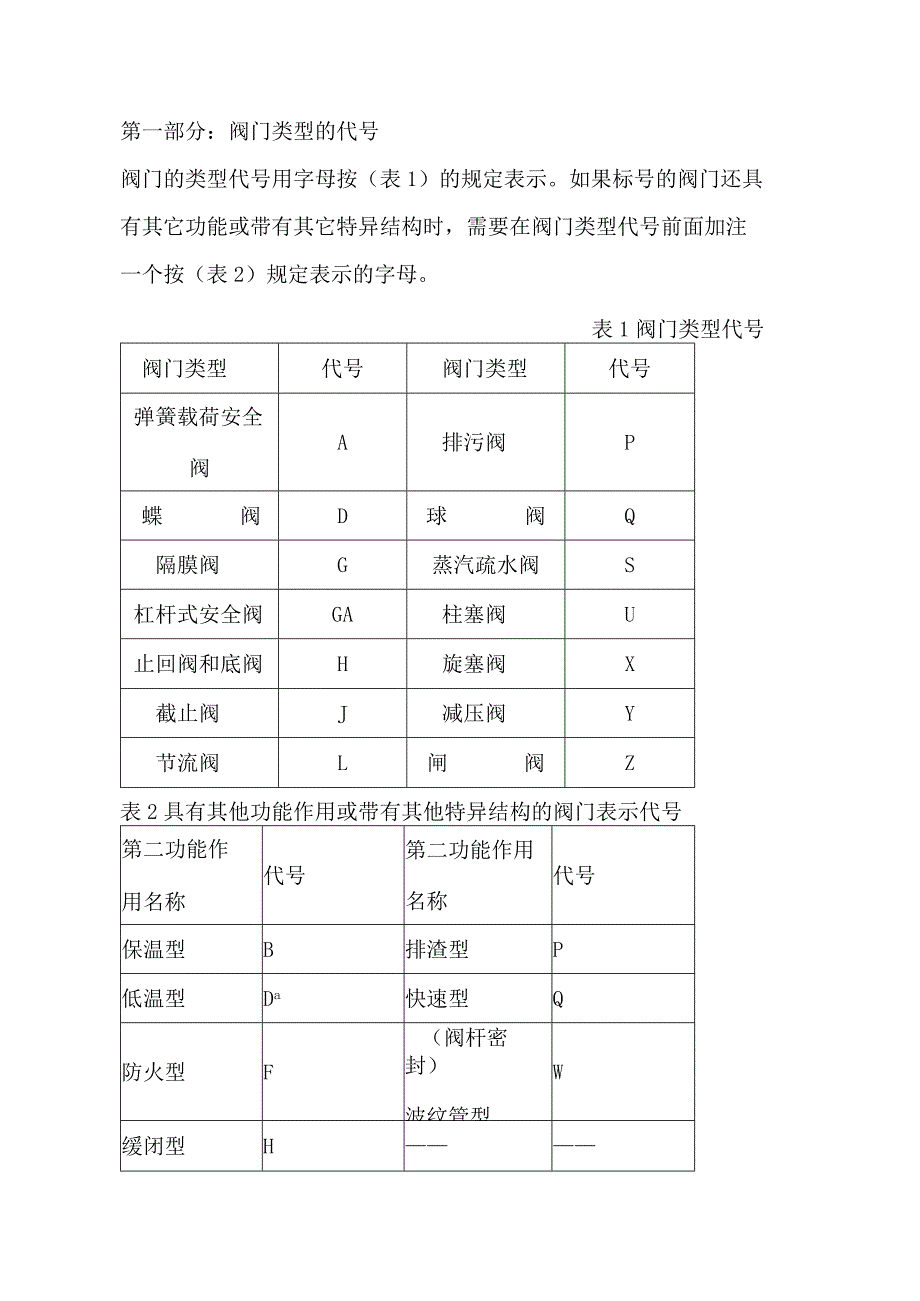

1、第一部分：阀门类型的代号阀门的类型代号用字母按（表1）的规定表示。如果标号的阀门还具有其它功能或带有其它特异结构时，需要在阀门类型代号前面加注一个按（表2）规定表示的字母。表1阀门类型代号阀门类型代号阀门类型代号弹簧载荷安全阀A排污阀P蝶阀D球阀Q隔膜阀G蒸汽疏水阀S杠杆式安全阀GA柱塞阀U止回阀和底阀H旋塞阀X截止阀J减压阀Y节流阀L闸阀Z表2具有其他功能作用或带有其他特异结构的阀门表示代号第二功能作用名称代号第二功能作用名称代号保温型B排渣型P低温型Da快速型Q防火型F（阀杆密封）波纹管型W缓闭型Ha低温型指允许使用温度低于一46C以下的阀门。举个例子，我们从表1可以看到普通止回阀的型号H

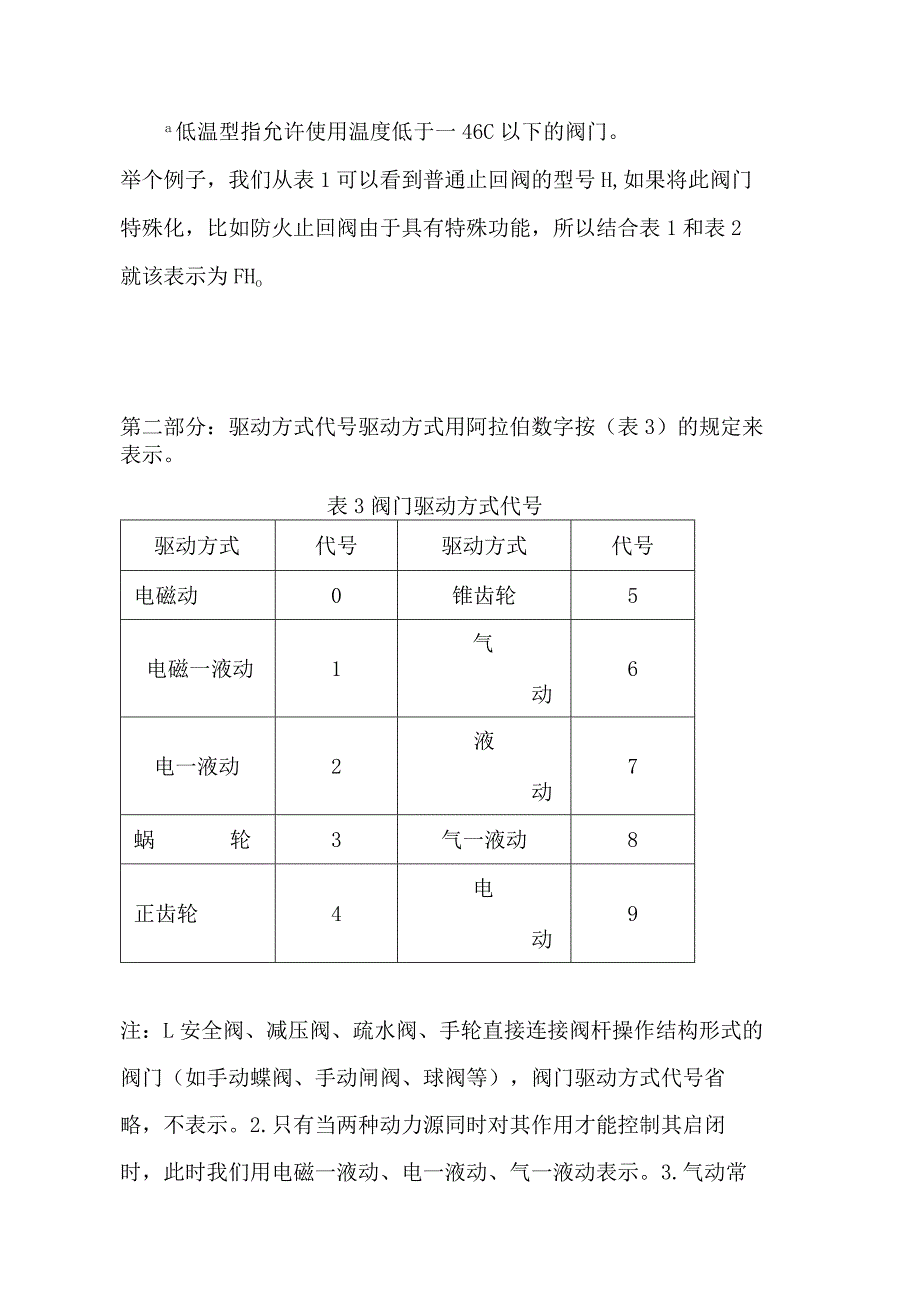

2、,如果将此阀门特殊化，比如防火止回阀由于具有特殊功能，所以结合表1和表2就该表示为FHo第二部分：驱动方式代号驱动方式用阿拉伯数字按（表3）的规定来表示。表3阀门驱动方式代号驱动方式代号驱动方式代号电磁动0锥齿轮5电磁一液动1气动6电一液动2液动7蜗轮3气一液动8正齿轮4电动9注：L安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门（如手动蝶阀、手动闸阀、球阀等），阀门驱动方式代号省略，不表示。2.只有当两种动力源同时对其作用才能控制其启闭时，此时我们用电磁一液动、电一液动、气一液动表示。3.气动常开阀门用6K表示，气动常闭阀门用6B表示，液动常开阀门用7K表示，液动常闭阀门用7B表示

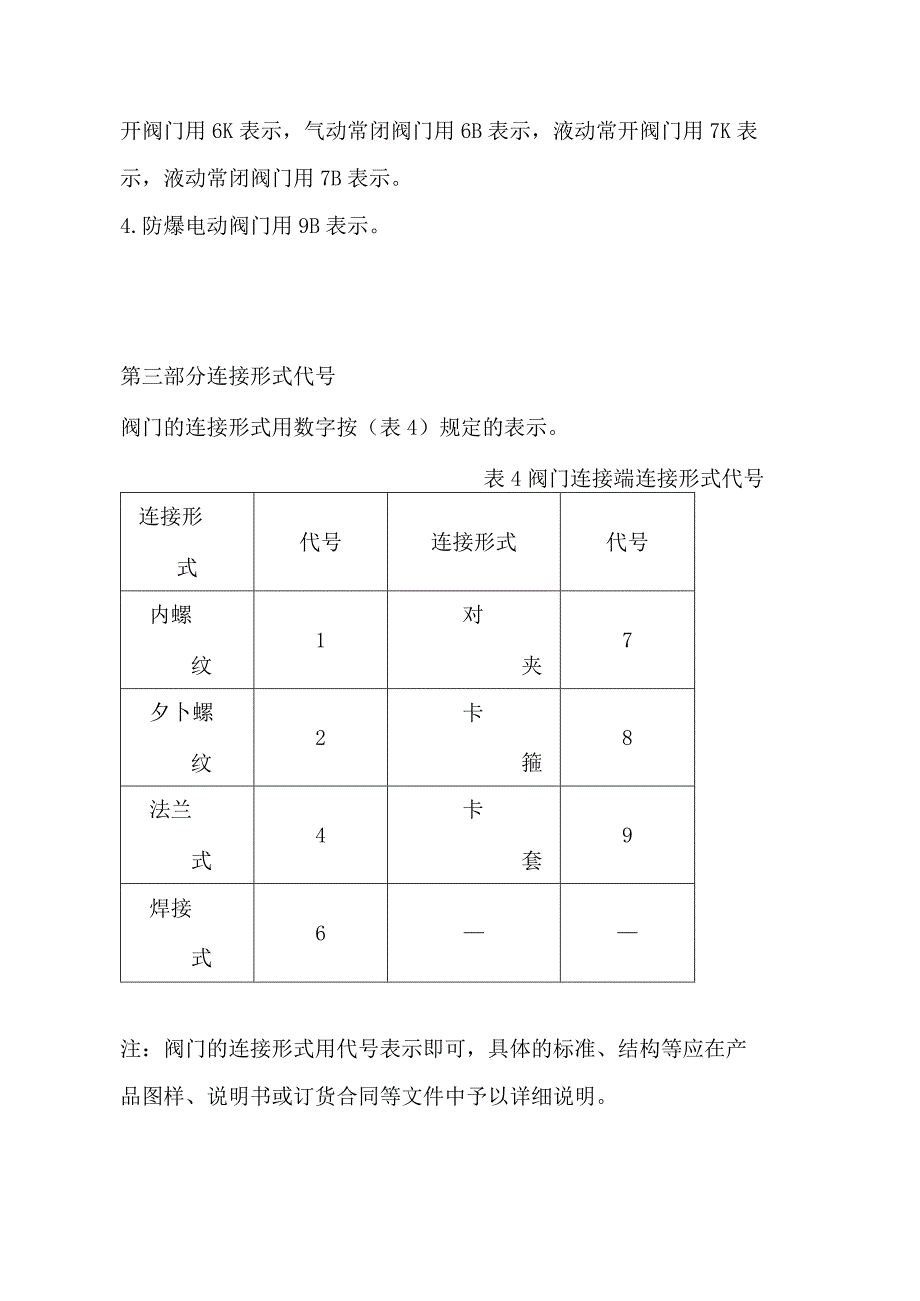

3、。4.防爆电动阀门用9B表示。第三部分连接形式代号阀门的连接形式用数字按（表4）规定的表示。表4阀门连接端连接形式代号连接形式代号连接形式代号内螺纹1对夹7夕卜螺纹2卡箍8法兰式4卡套9焊接式6注：阀门的连接形式用代号表示即可，具体的标准、结构等应在产品图样、说明书或订货合同等文件中予以详细说明。第四部分结构形式代号阀门的结构形式用用阿拉伯数字按（表5-表15）规定的表示。表5闸阀结构形式代号结构形式代号阀杆升降式（明杆）楔式闸板弹性闸板O刚性闸板单闸板1双闸板2平行式闸板单闸板3双闸板4阀杆非升降式（暗杆）楔式闸板单闸板5双闸板6平行式闸板单闸板7双闸板8表6截止阀、节流阀和柱塞阀结构形式代

4、号结构形式代号结构形式代号阀瓣非平衡式直通流道1阀瓣平衡式直通流道6Z形流道2三通流道3角式流道4直流流道角式流道7表7球阀结构形式代号结构形式代号结构形式代号浮动球直通流道1固定球直通流道7Y形三通流道2四通流道6L形三通流道4T形三通流道8T形三通流道5L形三通流道9半球直通O表8蝶阀结构形式代号结构形式代号结构形式代号密封型单偏心O非密封型单偏心5中心垂直板1中心垂直板6双偏心2双偏心7三偏心3三偏心8连杆机构4连杆机构9表9隔膜阀结构形式代号结构形代结构形代号式式屋脊流道1直通流道6直流流道5Y形角式流道8表10旋塞阀结构形式代号结构形式代号结构形式代号填料密封直通流道3油密封直通流道

5、7T形三通流道4T形三通流道8四通流道5表11止回阀结构形式代号结构形式代号结构形式代号升降式阀瓣直通流道1旋启式阀瓣单瓣结构4立式结构2多瓣结构5角式流道3双瓣结构6蝶形止回式7表12安全阀结构形式代号结构形式代号结构形式代号弹簧载荷弹簧密封结构带散热片全启式O弹簧载荷弹簧不封闭且带扳手结构微启式、双联阀3微启式1微启式7全启式2全启式8带扳手全启式4杠杆式单杠杆2带控制机构全启式6双杠杆4脉冲式9表13减压阀结构形式代号结构形式代号结构形式代号薄膜式1波纹管式4弹簧薄膜式2杠杆式5活塞式3表14蒸汽疏水阀结构形式代号结构形式代号结构形式代号浮球式1蒸汽压力式或膜盒式6浮桶式3双金属片式7液

6、体或固体膨胀式4脉冲式8钟形浮子式5圆盘热动力式9表15排污阀结构形式代号结构形式代号结构形式代号液面连接排放截止型直通式1液底间断排放截止型直流式5截止型角式2截止型直通式6截止型角式7浮动闸板型直通式8这一部分没有特别要说明的，只要依据阀门的类型、结构形式找到相对应的形式代号就可以。第五部分：密封面或衬里材料代号阀座密封面或衬里材料代号按（表16）规定的字母表示。表16密封面或衬里材料代号密封面或衬里材料代号密封面或衬里材料代号锡基轴承合金(巴氏合金)B尼龙塑料N搪瓷C渗硼钢P渗氮钢D衬铅Q氟塑料F奥氏体不锈钢R陶瓷G塑料SCrl3系不锈钢H铜合金T衬胶J橡胶X蒙乃尔合金M硬质合金Y注：1

7、除隔膜阀外，阀门的密封面材料不同时哪种材料硬度低即用其表示。2,密封材料与阀门的本体材质相同时，密封面材料代号用W表示。第六部分：压力代号L阀门的压力代号用以兆帕为单位的公称压力的值的十倍单位。比如说某阀门的公称压力为L6MPa,则该阀门的压力代号为16。2.压力等级采用磅级(Ib)或K级单位的阀门，在型号编制时.，应在压力代号栏后有Ib或K的单位符号。第七部分：阀体材料代号阀体材料代号用字母按（表17）的规定表示。表17阀体材料代号阀体材料代号阀体材料代号碳钢C铭银钥系不锈钢RCrl3系不锈钢H塑料S铭铝系钢I铜及铜合金T可锻铸铁K钛及钛合金Ti铝合金L铝铝机钢V铭银系不锈钢P灰铸铁Z球墨铸铁Q注：CF3、CF8、CF3M、CF8M等材料牌号可直接标在阀体上。注：公称压力WL6MPa、阀体材质为灰铸铁的阀门以及公称压力N2.5MPa、阀体材质为碳素钢的阀门，在型号编制时会将阀体材料的代号省略。举个简单的例子，公称压力为L6Mpa,阀体材质为灰铸铁的法兰式蝶阀，阀门型号为D42X-163也可以省略的写为D42X-16。
