防腐车间考试题库.docx

《防腐车间考试题库.docx》由会员分享，可在线阅读，更多相关《防腐车间考试题库.docx（14页珍藏版）》请在第壹文秘上搜索。

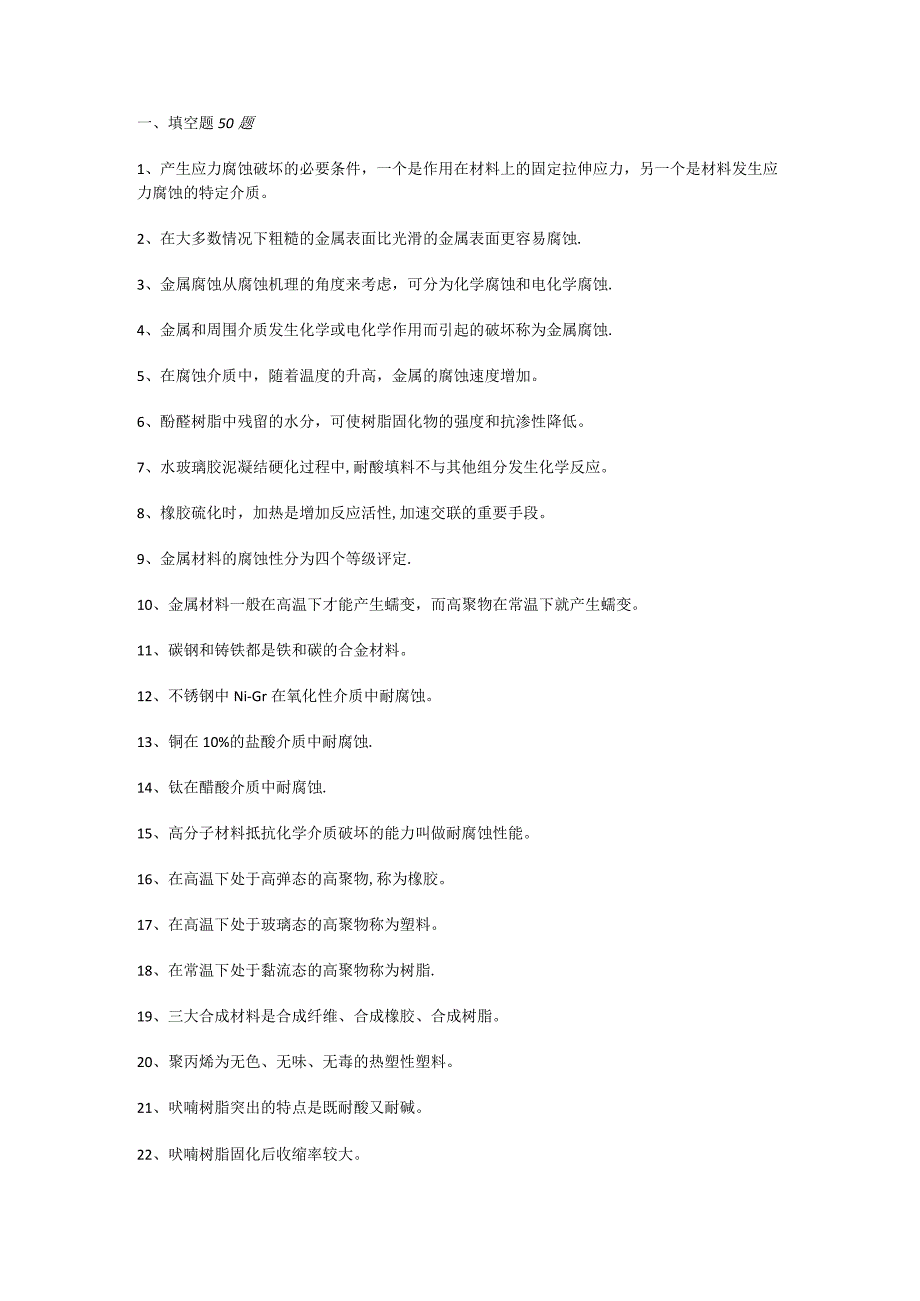

1、一、填空题50题1、产生应力腐蚀破坏的必要条件，一个是作用在材料上的固定拉伸应力，另一个是材料发生应力腐蚀的特定介质。2、在大多数情况下粗糙的金属表面比光滑的金属表面更容易腐蚀.3、金属腐蚀从腐蚀机理的角度来考虑，可分为化学腐蚀和电化学腐蚀.4、金属和周围介质发生化学或电化学作用而引起的破坏称为金属腐蚀.5、在腐蚀介质中，随着温度的升高，金属的腐蚀速度增加。6、酚醛树脂中残留的水分，可使树脂固化物的强度和抗渗性降低。7、水玻璃胶泥凝结硬化过程中,耐酸填料不与其他组分发生化学反应。8、橡胶硫化时，加热是增加反应活性,加速交联的重要手段。9、金属材料的腐蚀性分为四个等级评定.10、金属材料一般在高

2、温下才能产生蠕变，而高聚物在常温下就产生蠕变。11、碳钢和铸铁都是铁和碳的合金材料。12、不锈钢中Ni-Gr在氧化性介质中耐腐蚀。13、铜在10%的盐酸介质中耐腐蚀.14、钛在醋酸介质中耐腐蚀.15、高分子材料抵抗化学介质破坏的能力叫做耐腐蚀性能。16、在高温下处于高弹态的高聚物,称为橡胶。17、在高温下处于玻璃态的高聚物称为塑料。18、在常温下处于黏流态的高聚物称为树脂.19、三大合成材料是合成纤维、合成橡胶、合成树脂。20、聚丙烯为无色、无味、无毒的热塑性塑料。21、吠喃树脂突出的特点是既耐酸又耐碱。22、吠喃树脂固化后收缩率较大。23、引发剂主要是引发不饱和聚酯树脂和交联剂产生交联而固化

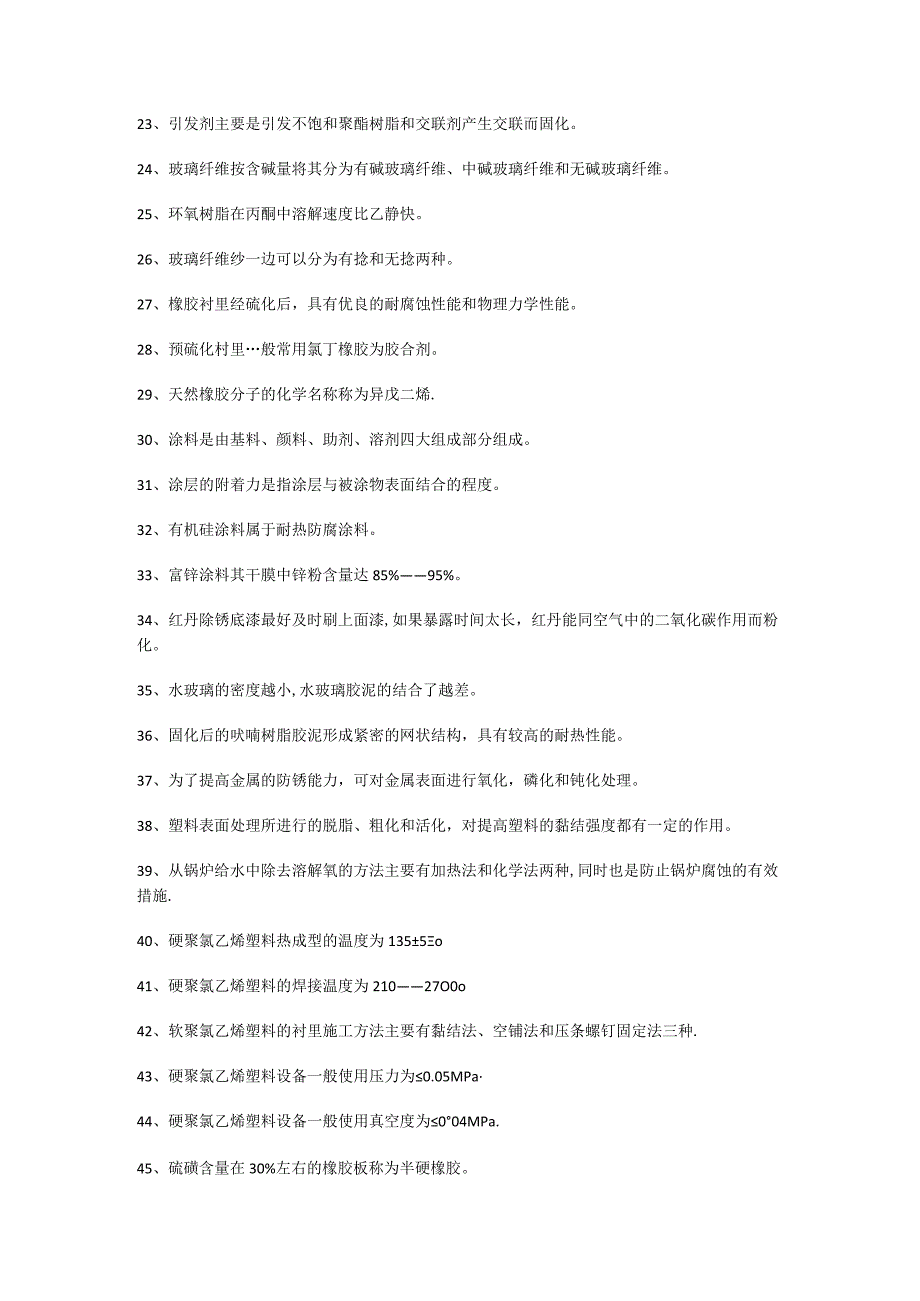

3、。24、玻璃纤维按含碱量将其分为有碱玻璃纤维、中碱玻璃纤维和无碱玻璃纤维。25、环氧树脂在丙酮中溶解速度比乙静快。26、玻璃纤维纱一边可以分为有捻和无捻两种。27、橡胶衬里经硫化后，具有优良的耐腐蚀性能和物理力学性能。28、预硫化村里般常用氯丁橡胶为胶合剂。29、天然橡胶分子的化学名称称为异戊二烯.30、涂料是由基料、颜料、助剂、溶剂四大组成部分组成。31、涂层的附着力是指涂层与被涂物表面结合的程度。32、有机硅涂料属于耐热防腐涂料。33、富锌涂料其干膜中锌粉含量达85%95%。34、红丹除锈底漆最好及时刷上面漆,如果暴露时间太长，红丹能同空气中的二氧化碳作用而粉化。35、水玻璃的密度越小,水

4、玻璃胶泥的结合了越差。36、固化后的吠喃树脂胶泥形成紧密的网状结构，具有较高的耐热性能。37、为了提高金属的防锈能力，可对金属表面进行氧化，磷化和钝化处理。38、塑料表面处理所进行的脱脂、粗化和活化，对提高塑料的黏结强度都有一定的作用。39、从锅炉给水中除去溶解氧的方法主要有加热法和化学法两种,同时也是防止锅炉腐蚀的有效措施.40、硬聚氯乙烯塑料热成型的温度为1355o41、硬聚氯乙烯塑料的焊接温度为21027O0o42、软聚氯乙烯塑料的衬里施工方法主要有黏结法、空铺法和压条螺钉固定法三种.43、硬聚氯乙烯塑料设备一般使用压力为0.05MPa44、硬聚氯乙烯塑料设备一般使用真空度为004MPa

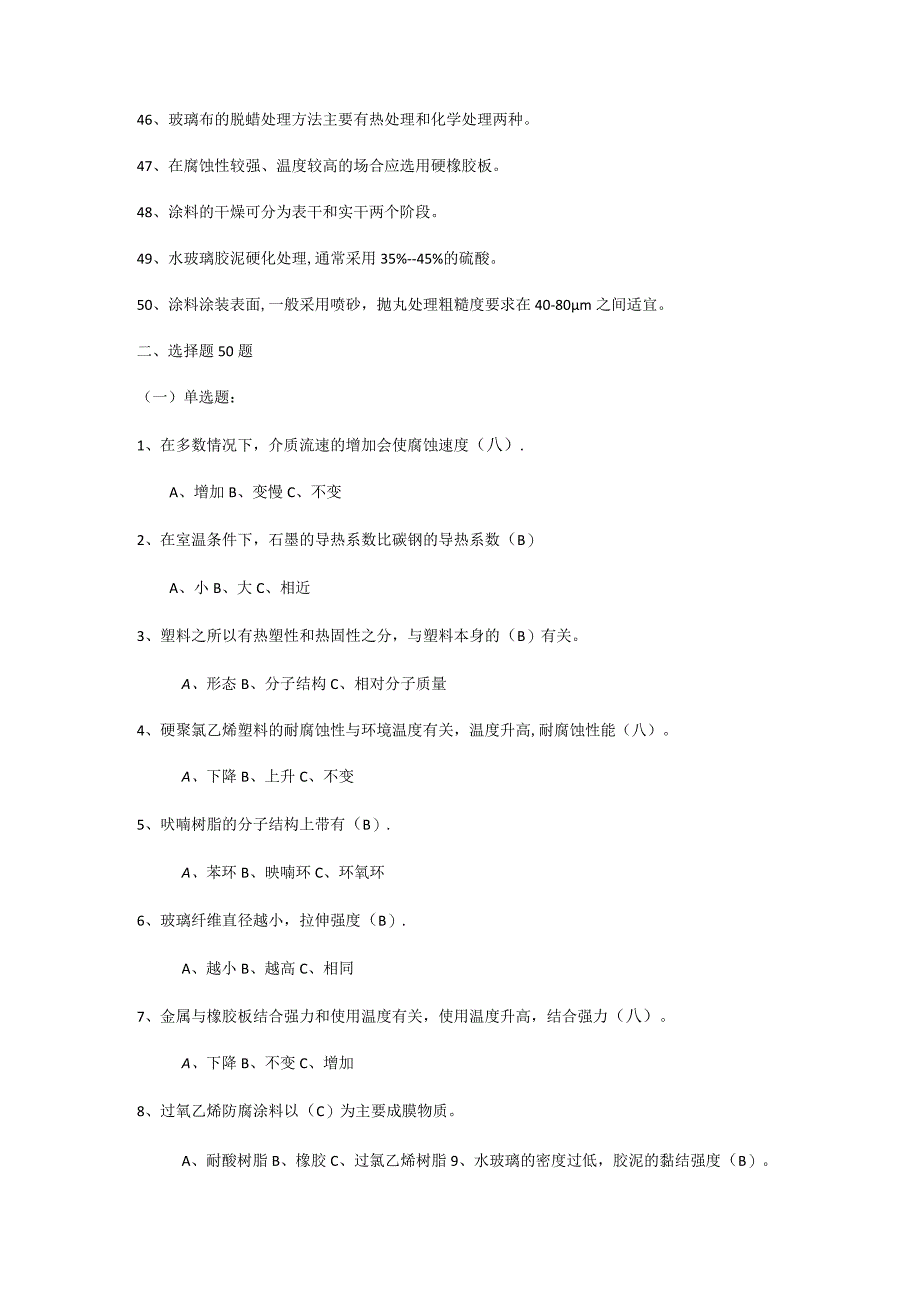

5、.45、硫磺含量在30%左右的橡胶板称为半硬橡胶。46、玻璃布的脱蜡处理方法主要有热处理和化学处理两种。47、在腐蚀性较强、温度较高的场合应选用硬橡胶板。48、涂料的干燥可分为表干和实干两个阶段。49、水玻璃胶泥硬化处理,通常采用35%-45%的硫酸。50、涂料涂装表面,一般采用喷砂，抛丸处理粗糙度要求在40-80m之间适宜。二、选择题50题（一）单选题：1、在多数情况下，介质流速的增加会使腐蚀速度（八）.A、增加B、变慢C、不变2、在室温条件下，石墨的导热系数比碳钢的导热系数（B）A、小B、大C、相近3、塑料之所以有热塑性和热固性之分，与塑料本身的（B）有关。A、形态B、分子结构C、相对分子

6、质量4、硬聚氯乙烯塑料的耐腐蚀性与环境温度有关，温度升高,耐腐蚀性能（八）。A、下降B、上升C、不变5、吠喃树脂的分子结构上带有（B）.A、苯环B、映喃环C、环氧环6、玻璃纤维直径越小，拉伸强度（B）.A、越小B、越高C、相同7、金属与橡胶板结合强力和使用温度有关，使用温度升高，结合强力（八）。A、下降B、不变C、增加8、过氧乙烯防腐涂料以（C）为主要成膜物质。A、耐酸树脂B、橡胶C、过氯乙烯树脂9、水玻璃的密度过低，胶泥的黏结强度（B）。A、增高B、降低C、无影响10、水玻璃的模数过高，胶泥的固化速度（八）。A、加快B、降低C、无影响11、水玻璃氧化钠含量较少时，胶泥凝结硬化（B）。A、较慢

7、B、较快C、不变12、Ni-Cr不锈钢在非氧化性介质中（B）.A、耐蚀B、不耐蚀C、尚耐蚀13、下列塑料中，（C）塑料密度最小。A、环氧乙烯B、氯乙烯C、聚丙烯14、下列材料中，（八）塑料的耐寒性最好。A、聚乙烯B、聚丙烯C、聚氯乙烯15、高分子材料是热的（C）。A、道题B、半导体C、不良导体16、下列硅酸盐材料中,孔隙率较大的是（C）.A、玻璃B、铸石C、水玻璃胶泥17、环氧玻璃钢的可耐温度达（八）0A、100B120C、15018、吠喃树脂在（八）性能上优于酚醛树脂。A、耐碱B、施工C、收缩率19、衬里橡胶板的储存温度应为（B）0A、-10-0Bs530C、304020、衬里橡胶板一般存放

8、时间为（B）月A、3B、6C、1221、天然橡胶板在（C）介质中耐腐蚀.A、10%硝酸B、60%硫酸C、60%氢氧化钠22、耐油性能好的橡胶是(C)。A、天然橡胶B、丁茉橡胶C、丁晴橡胶23、粘结硬橡胶板的胶浆板的牌号是（八）.A、S1002B.S3001CSlOOl24、耐酸陶瓷砖板的耐酸度为(C)%.A、90B95C9825、硅板衬里用的水玻璃的模数应为(C)。A、2o0-2.2Bs2。325C、2。6-2.826、吠喃胶泥热处理的最高温度为(B)0A、100B120C、15027、下列胶泥中收缩率较小的是（八）胶泥。A、环氧B、水玻璃C、吠喃28、(A)方法是防腐蚀施工中表面处理质量最好

9、的方法.A、喷砂B、酸洗C、碱洗29、塑料中加入增塑剂，可使(B)提高。A、抗冲击性B、可塑性C、耐热性30、纯聚氯乙烯树脂在(B)团时即可开始分解。A、120-130B.140-160C,170-18031、聚氯乙烯分解释放出(C)。A、COB、CO2C、HCI32、硬聚氯乙烯设备长期使用的温度为(B)0.A、-3040B-10-50-20-6033、硬聚氯乙烯焊接时，焊条与被焊母材呈(B)角。A、60B、90C、120o34、硬聚氯乙烯焊接时，焊缝V形结构适用板材厚度为（八）mm。A、5B8C1035、硬聚氯乙烯焊接时打坡口，使焊缝强度（八）。A、增加B、降低C、不变36、检验硬聚氯乙烯塑

10、料常压设备的盛水实验，盛水时间不得少于（C）hoA、12B、16C、2437、使用T31环氧固化剂时最高的加入量是（C）.A、15%Bs20%C、40%38、环氧树脂增塑剂的加入量为树脂质量的（B）.A、5%8%B、10%15%C、16%20%39、不饱和聚酯树脂引发剂的最低加入量为每100份树脂加入量不小于（八）份。A、2B、5C、1040、不饱和聚酯树脂的固化收缩率为（B）。（二）多选题：A、2%3%B4%8%C10%12%41、不饱和聚酯树脂采用的引发剂过氧化有（A、C、D。）.A、过氧化环己酮B、苯磺酰氯C、过氧化甲乙酮D、过氧化二苯甲醛42、水玻璃胶泥在下列（A、D）介质中耐腐蚀性良

11、好.A、浓硝酸B、稀碱C、氢氨酸D、硫酸43、在碱性介质中,下列（B、D、E）材质不耐腐蚀。A、钢材B、铝C、吠喃胶泥D、酚醛树脂E、铅44、在下列橡胶牌号中（C、D）属于结晶型塑料。A、SlOOlB.S3001CsS3002D、s800245、硅酸盐材料的热稳定性与它的下列（A、B）因素成正比.A、抗拉张度B、导热系数C、弹性模数D、线膨胀系数46、下列塑料品种中（C、D）属于结晶型塑料。A、聚丙烯B、聚乙烯C、聚氯乙烯D、聚四氟乙烯47、贮存50%常温硫酸，贮罐的最佳选材是（C、D）A、不锈钢B、碳钢Cs钢衬铝D、聚氯乙烯48、在常温的70%硝酸,浓硫酸中稳定的橡胶有（B、D）.A、天然橡

12、胶B、氟橡胶C、丁基橡胶D、氯磺化聚乙烯橡胶49、在酸碱交替介质中选用砖板衬里可选用（C、D）oA、水玻璃B、酚醛C、吠喃D、环氧一吠喃50、环氧树脂在下列（B、D）性能上由于酚醛。A、耐酸性B、耐碱性C、耐热性D、固化收缩率三、判断题1、一般来说金属的标准电极电位越高，化学稳定性越高（V）2、不论在什么介质中不锈钢的耐腐蚀性都好于碳钢（X）3、涂料组成中没有颜料的透明体称为清漆（V）4、电解质导电是引起金属发生电化学腐蚀的主要原因（V）5、低压聚乙烯比高压聚乙烯的拉伸强度高（V）6、不论什么金属，在PH值越小，酸性越强的介质中，腐蚀性越强（X）7、不饱和聚酯树脂中，双酚A型的耐腐蚀性能较好（

13、V）8、无碱玻璃纤维比有碱玻璃纤维的机械强度高（V）9、玻璃纤维长期存放，其强度会下降（V）10、富锌防腐涂料不能直接做底漆使用C）11、软胶板的耐腐蚀性比硬胶版好（X）12、低压聚乙烯塑料的使用温度可达100团（V）13、聚丙烯的耐腐蚀性能优于聚乙烯（V）14、聚四氟乙烯是有极性直链结晶型高聚物（X）15、金属表面进行钝化处理可以提高金属的防腐蚀能力（V）16、喷砂方法是防腐施工中表面处理质量最好的方法（V）17、化工设备内壁的防腐蚀涂层对金属表面处理的质量要求为Sa=2级（V）18、橡胶衬里容器可装笨（X）19、吠喃树脂胶泥只能用于耐碱设备衬里（X）20、硬聚氯乙烯塑料可以在80团以上长期

14、使用（X）21、水玻璃胶泥耐热性能好（V）22、硫酸乙酯是环氧树脂的固化剂（X）23、手糊法成型的玻璃钢属于干法成型（X）24、环氧树脂的增塑剂的加入量为树脂质量的10%15%（V）25、胶泥中的填料加入量过大,使胶泥粘稠度增加，造成施工困难,粘贴不牢（V）26、硅板衬里时胶泥越厚越好O27、涂装作业时,周围的环境的影响对涂装质量起着很大的影响（V）28、磷化底漆中的铭酸跟粒子对金属起阳极钝化作用（V）29、涂料保护作用能阻止或延迟空气中的氧气、水汽、紫外线及有毒物的破坏，延长建筑物的使用寿命（V）30、涂料和油漆实际上没有什么区别,可以理解为同一种东西的同种称呼（X）四、简答题或计算题1、什

15、么是腐蚀？答:材料（包括金属材料和非金属材料）在坏境的作用下，引起的破坏或变质称为腐蚀。2、影响金属腐蚀的因素主要有哪几种?答：影响金属腐蚀的因素很多，主要有金属本身的内在因素和环境介质的外在因素两种。3、稀硫酸对钢铁的腐蚀,利用稀硫酸对钢铁的腐蚀，与其表面的氧化铁放生化学(含电化学)反应,达到对钢铁表面除锈的目的，用反应式表示。答：H2SO4(稀)+Fe=FeSO4+H2个(2) 3H2SO4(稀)+Fe2O3=Fe2(SO4)2+3H2O(3) Fe2(SO4)3+Fe=3FeSO44、水玻璃胶泥与它的固化剂氟硅酸钠相互作用的反应式。其作用结果生成硅酸凝胶，硅酸凝胶脱水生成Si02,使胶泥固化，用反应式表示。答：(1)2(NaOnSiO2)+Na2SiF6+(4n+2)H2O=6NaF+(2n+l)Si(OH)4(2)Si(0H)4=Si
