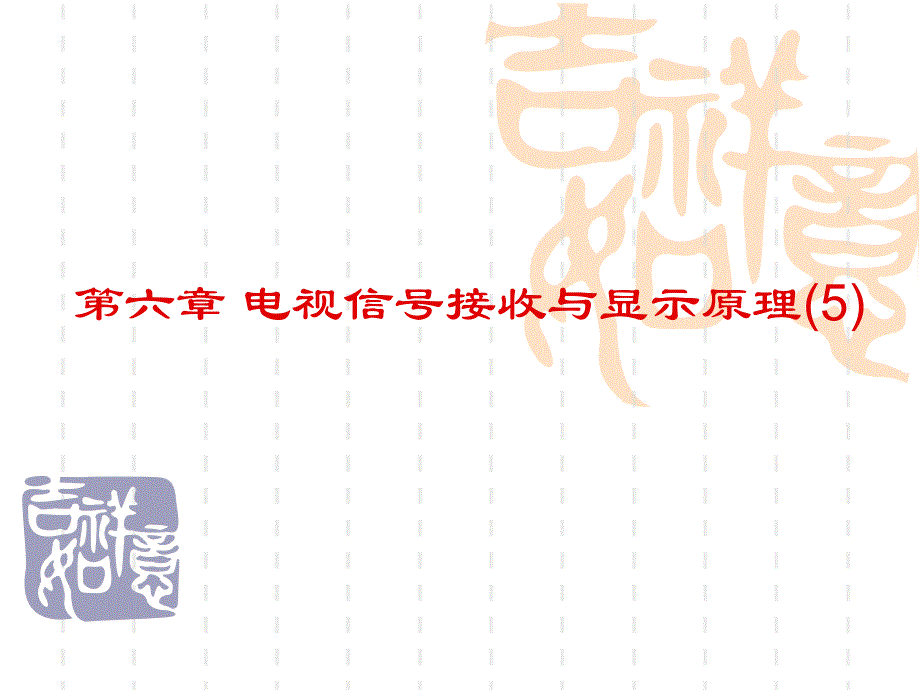

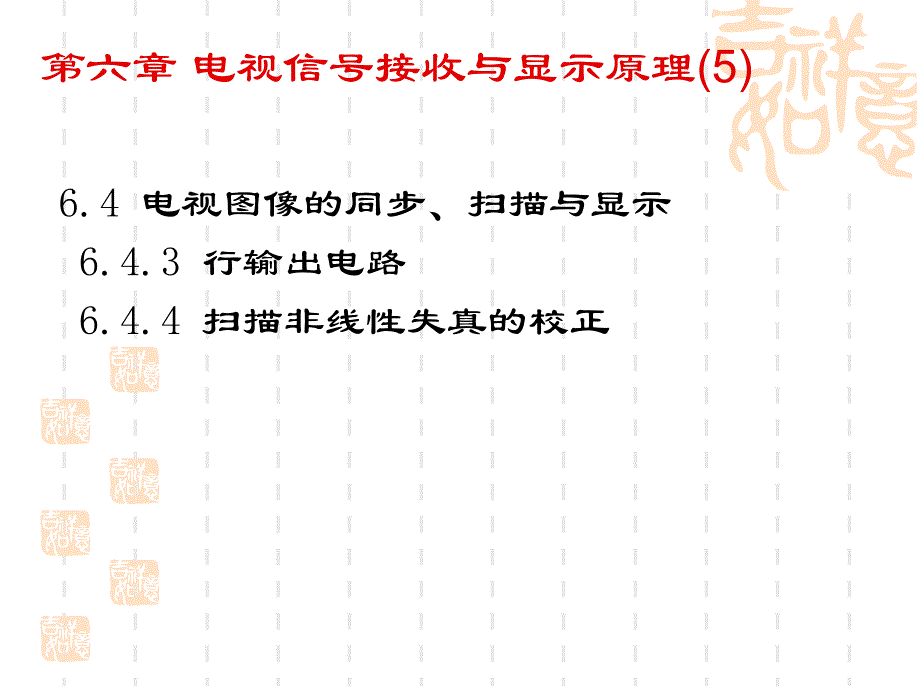

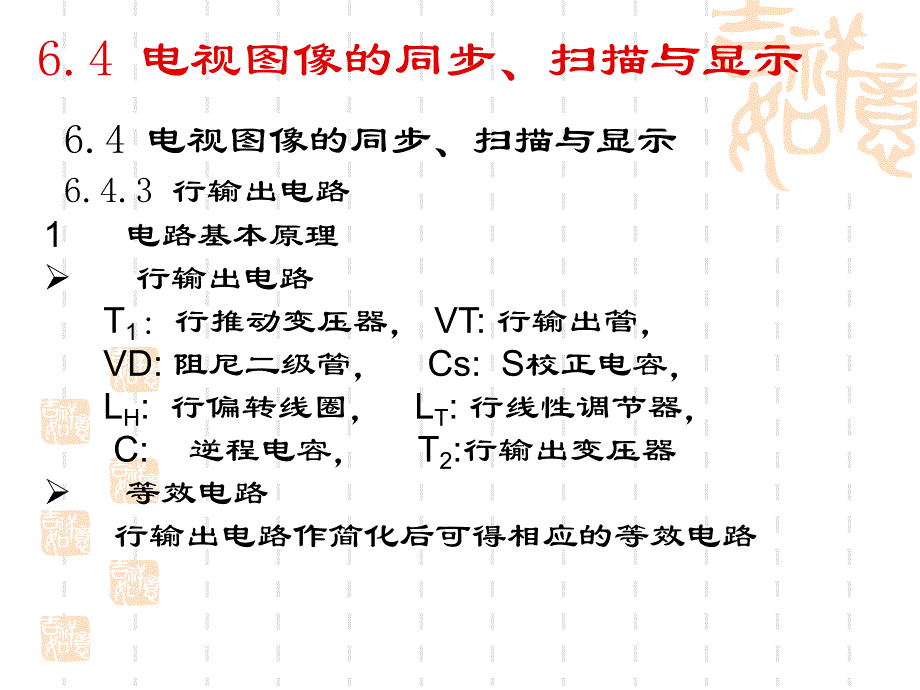

1、第六章 电视信号接收与显示原理(5)第六章 电视信号接收与显示原理(5)6.4 电视图像的同步、扫描与显示 6.4.3 行输出电路 6.4.4 扫描非线性失真的校正 6.4 电视图像的同步、扫描与显示 6.4 电视图像的同步、扫描与显示 6.4.3 行输出电路 1电路基本原理 行输出电路 T1：行推动变压器，VT:行输出管，VD:阻尼二级管，Cs:S校正电容，LH:行偏转线圈，LT:行线性调节器，C:逆程电容，T2:行输出变压器等效电路 行输出电路作简化后可得相应的等效电路6.4 电视图像的同步、扫描与显示 行输出电路6.4 电视图像的同步、扫描与显示 行输出等效电路6.4 电视图像的同步、扫

2、描与显示 锯齿电流的形成 1正程右半段（t1 t2）形成过程设已进行正常工作状态。在t1时刻之前，行输出管VT基级无脉冲输入，Ubc0，VT截止断开。逆程电容C上充得电压等于E，ubc0，VD反向偏置也断开。在 t1 时刻，ub0,uce=E 0,VT 导通，VD 仍断开。LH 中的电流为：t=t2 时：CHttHYIttLEEdtLI)(111)(1ttLEIHYP6.4 电视图像的同步、扫描与显示 行扫描正程右半段6.4 电视图像的同步、扫描与显示 行输出极波形图6.4 电视图像的同步、扫描与显示2.逆程右半段（t2 t3）形成过程 在t2时刻，ub变为负脉冲，即ub0,uce=uces,

3、VT和VD均断开，此时等效电路为：6.4 电视图像的同步、扫描与显示3逆程左半段（t3 t4）形成过程 在 t3时 刻，ub仍 为 负 脉 冲，即 ub0,VT和VD 都断开。在期间t3 t4，IY随着从零迅速地变到-IYP，电子束从屏幕中心迅速回扫至屏幕最左边，完成逆程左半段（逆程后半段）的扫描。6.4 电视图像的同步、扫描与显示4正程左半段（t4 t6）形成过程 在t=t4时刻，ubt6，已为正脉冲，当LH中的一旦为零时等效电源E就迅速给逆程电容正向充电，使其两端电压由0.7V变成等于或大于零伏，即uce0。由于ub已为正脉冲，所以VT导通，VD断开，将进入第二个行周期，重复上述过程。6.

4、4 电视图像的同步、扫描与显示行扫描正程左半段（t4 t6）形成过程 有阻尼二级管时，当逆程电容两端的电压方向充电到-0.7 V 时（t=t5),阻尼二级管导通，偏转电流 Iy 将VD 转向 Cs 充电。6.4 电视图像的同步、扫描与显示二.关于行输出的几点说明 1行偏转电流IY 行扫描电流的三个部分：行扫描正程的前半段、后半段和扫描逆程 行逆程周期 校正电容 Cs 的作用：补偿电路损耗 2.行逆程电压（逆程电容C上所产生的脉冲电压）CLTHrEuuHLc6.4 电视图像的同步、扫描与显示逆程电容C上所产生的脉冲电压 YPHLHILu2)(,112tHHYPHTLEttLEICLrtYPHHL

5、HTTEILCLu21)21(rtLHcTTEEuuEuc)108(6.4 电视图像的同步、扫描与显示 3行输出级的激励问题 （1）行输出基极输入的负半周宽度（即行振荡脉冲宽度）通常等于20us左右。注意：行的逆程为 12 us （2）行激励级有两种工作方式：同相激励和反向激励。同相激励：行激励管与行输出管同时导通 反向激励：行激励管与行输出管总是一个导通，一个截止。6.4 电视图像的同步、扫描与显示 4行输出级的功耗 （1）偏转线圈和电容的谐振损耗。（2）逆程变压器磁心材料的铁耗：包括磁滞损耗和涡轮损耗。（3）行输出级输出直流功率：行输出要向电视机其它部分提供不同的低、中、高压电源和各种行频

6、控制信号，这些都需要消耗很大的功率。（4）高压线圈的介质损耗。（5）回归期间行输出管的截止损耗。5 高压、中压、低压的产生电路 6.4 电视图像的同步、扫描与显示6.4.4 扫描非线性失真的校正 一.场扫描非线性失真的校正产生场扫描电流非线性失真的原因（1）场振荡器产生的锯齿波实际上是利用阻容充放电形成的指数形锯齿波，正极性锯齿波具有上凸特性，负极锯齿波具有下凹特性。（2）场输出级晶体管的Ib-Ic 特性曲线引起锯齿波电流的上凸失真。（3）场输出扼流圈的分流作用和耦合电容不够大均能引起正极性锯齿波的上凸失真。6.4 电视图像的同步、扫描与显示常用的校正措施有两种：（1）采用预失真的方法。对场输

7、出级所输入的波形预先加以校正，以保证场输出级输出直线性的锯齿波电流。(2)反馈法。利用负反馈改善电路的非线性失真和频率失真。6.4 电视图像的同步、扫描与显示常用的校正措施二.行扫描非线性失真的校正 1正程后半段失真的校正 图像右端压缩失真的原因：采用行线性校正器 LT（可饱和电抗）进行校正 6.4 电视图像的同步、扫描与显示行线性校正原理6.4 电视图像的同步、扫描与显示2正程后前段失真的校正 A：提前导通行输出管 6.4 电视图像的同步、扫描与显示B：阻尼管接升压圈 6.4 电视图像的同步、扫描与显示三.延伸行失真的校正 延伸性失真6.4 电视图像的同步、扫描与显示 S校正电流波形 6.4 电视图像的同步、扫描与显示6.4.5显象管及其显示原理 一.枕形失真（畸变）的校正 水平枕形失真的校正 6.4 电视图像的同步、扫描与显示垂直枕形失真的校正6.4 电视图像的同步、扫描与显示二.白平衡调整 6.4 电视图像的同步、扫描与显示三.色纯调整思考题行输出电路各自的电流、电压波形?
