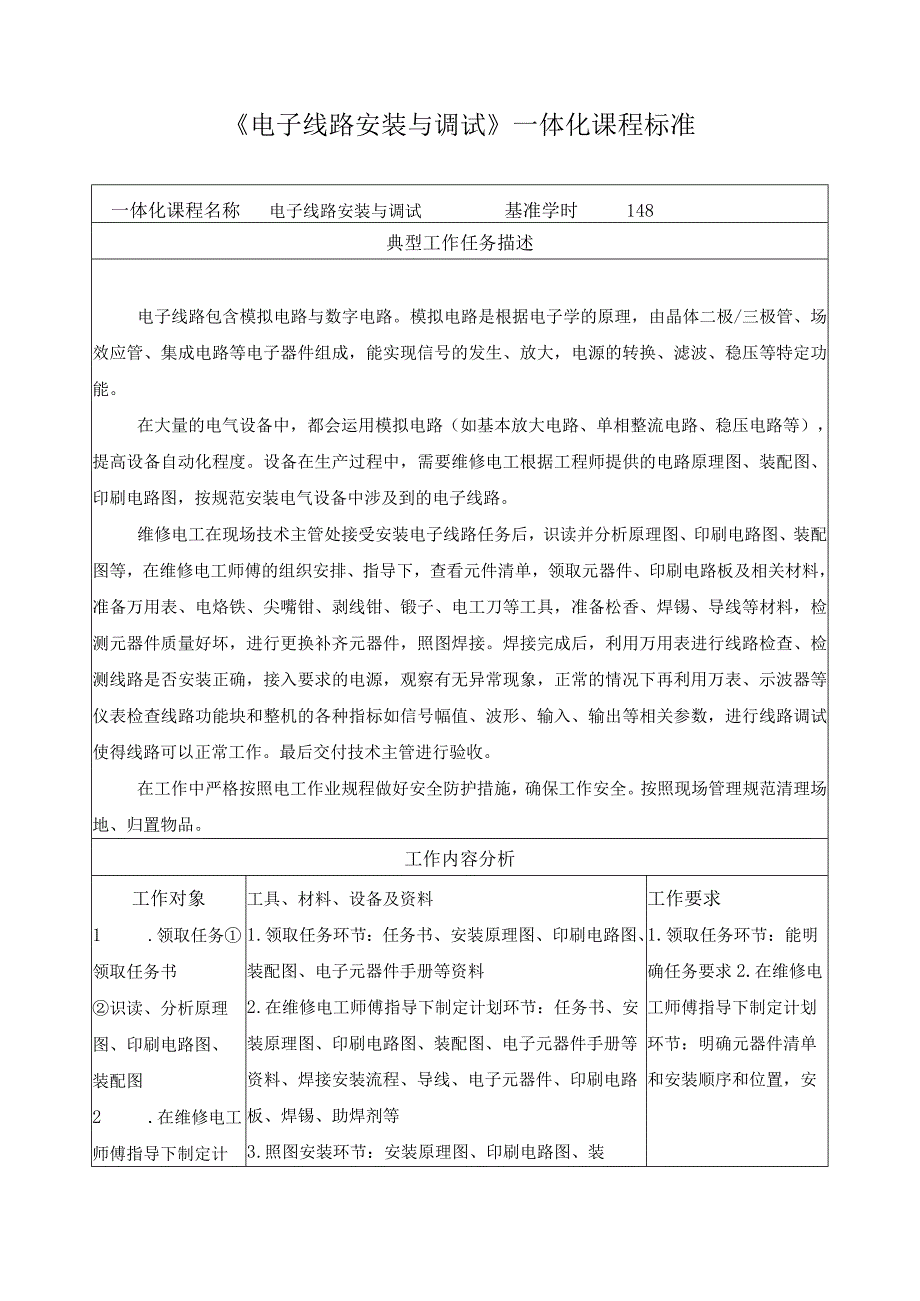

1、电子线路安装与调试一体化课程标准一体化课程名称电子线路安装与调试基准学时148典型工作任务描述电子线路包含模拟电路与数字电路。模拟电路是根据电子学的原理，由晶体二极/三极管、场效应管、集成电路等电子器件组成，能实现信号的发生、放大，电源的转换、滤波、稳压等特定功能。在大量的电气设备中，都会运用模拟电路（如基本放大电路、单相整流电路、稳压电路等），提高设备自动化程度。设备在生产过程中，需要维修电工根据工程师提供的电路原理图、装配图、印刷电路图，按规范安装电气设备中涉及到的电子线路。维修电工在现场技术主管处接受安装电子线路任务后，识读并分析原理图、印刷电路图、装配图等，在维修电工师傅的组织安排、指

2、导下，查看元件清单，领取元器件、印刷电路板及相关材料，准备万用表、电烙铁、尖嘴钳、剥线钳、锻子、电工刀等工具，准备松香、焊锡、导线等材料，检测元器件质量好坏，进行更换补齐元器件，照图焊接。焊接完成后，利用万用表进行线路检查、检测线路是否安装正确，接入要求的电源，观察有无异常现象，正常的情况下再利用万表、示波器等仪表检查线路功能块和整机的各种指标如信号幅值、波形、输入、输出等相关参数，进行线路调试使得线路可以正常工作。最后交付技术主管进行验收。在工作中严格按照电工作业规程做好安全防护措施，确保工作安全。按照现场管理规范清理场地、归置物品。工作内容分析工作对象1 .领取任务领取任务书识读、分析原理

3、图、印刷电路图、装配图2 .在维修电工师傅指导下制定计工具、材料、设备及资料1 .领取任务环节：任务书、安装原理图、印刷电路图、装配图、电子元器件手册等资料2 .在维修电工师傅指导下制定计划环节：任务书、安装原理图、印刷电路图、装配图、电子元器件手册等资料、焊接安装流程、导线、电子元器件、印刷电路板、焊锡、助焊剂等3 .照图安装环节：安装原理图、印刷电路图、装工作要求1.领取任务环节：能明确任务要求2.在维修电工师傅指导下制定计划环节：明确元器件清单和安装顺序和位置，安划查看元件清单领取元器件及相关材料确定安装流程3 .照图安装准备工具焊接安装4 .线路调试线路自检运行调试5 .交付验收功能验

4、收签字交付配图、电子元器件手册等资料、焊接安装流程、焊接工艺、电工常用工具（如剥线钳、尖嘴钳等）、仪器仪表（如示波器、万用表、低频信号发生器等）、安装工具（如电烙铁、吸锡器、镜子等）4.线路调试：任务书、安装原理图、电子元器件手册等资料、仪器仪表（如示波器、万用表、低频信号发生器等）5.交付验收环节：确认表、工作记录表工作方法：1 .领取任务环节：无2 .在维修电工师傅指导下制定计划环节：查阅资料3 .照图安装环节：手工焊接4 .线路调试环节：观察法、测试法、插拔法5 .交付验收环节：无劳动组织方式：以独立方式进行安装。维修电工主管处领取工作任务，向维修电工师傅咨询、请教，从库房处领取仪器仪表

5、和材料，按照图纸进行焊接安装，并进行简单的线路调试后交付技术主管验收。装工艺要求3 .照图安装环节：能按照焊接安装工艺及流程安装4 .线路调试环节：使用观察法和测试法，验证系统运行情况是否符合任务书要求，测试相关参数5 .交付验收环节：按照现场管理规范清理场地、归置物品代表性工作任务任务名称任务描述工作时间（工时）导游扩音器电路安装与调试某电子厂接到旅游公司一批导游扩音器的生产定单，需要进行便携式扩音器电路的安装，供导游使用。维修电工从主管处领取导游扩音器任务书、电路图和材料清单，并从仓库领取电子器件、材料。根据任务书要求清点、检测电子器件和材料，在维修电工师傅的指导下，准备相应的焊接工具、仪

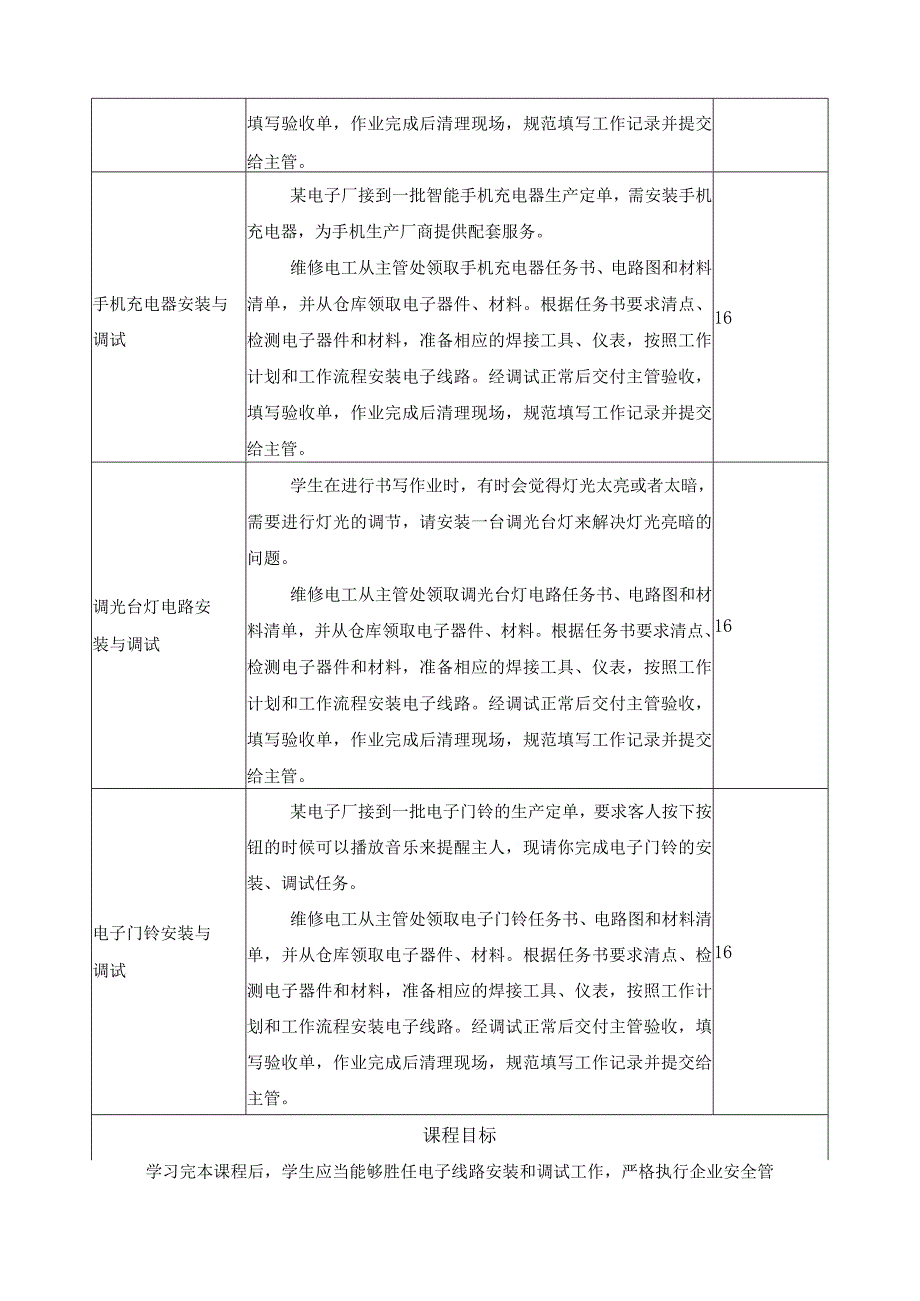

6、表，按照工作计划和工作流程安装电子线路。经调试正常后交付主管验收，16填写验收单，作业完成后清理现场，规范填写工作记录并提交给主管。手机充电器安装与调试某电子厂接到一批智能手机充电器生产定单，需安装手机充电器，为手机生产厂商提供配套服务。维修电工从主管处领取手机充电器任务书、电路图和材料清单，并从仓库领取电子器件、材料。根据任务书要求清点、检测电子器件和材料，准备相应的焊接工具、仪表，按照工作计划和工作流程安装电子线路。经调试正常后交付主管验收，填写验收单，作业完成后清理现场，规范填写工作记录并提交给主管。16调光台灯电路安装与调试学生在进行书写作业时，有时会觉得灯光太亮或者太暗，需要进行灯光

7、的调节，请安装一台调光台灯来解决灯光亮暗的问题。维修电工从主管处领取调光台灯电路任务书、电路图和材料清单，并从仓库领取电子器件、材料。根据任务书要求清点、检测电子器件和材料，准备相应的焊接工具、仪表，按照工作计划和工作流程安装电子线路。经调试正常后交付主管验收，填写验收单，作业完成后清理现场，规范填写工作记录并提交给主管。16电子门铃安装与调试某电子厂接到一批电子门铃的生产定单，要求客人按下按钮的时候可以播放音乐来提醒主人，现请你完成电子门铃的安装、调试任务。维修电工从主管处领取电子门铃任务书、电路图和材料清单，并从仓库领取电子器件、材料。根据任务书要求清点、检测电子器件和材料，准备相应的焊接

8、工具、仪表，按照工作计划和工作流程安装电子线路。经调试正常后交付主管验收，填写验收单，作业完成后清理现场，规范填写工作记录并提交给主管。16课程目标学习完本课程后，学生应当能够胜任电子线路安装和调试工作，严格执行企业安全管理制度和“6S”管理规定，养成良好的职业素养和动手操作能力。包括：1 .能明确任务要求；2 .能查阅电子元器件手册和使用工具书；3 .能识读和分析电子电路原理图；4 .能根据材料清单领取电子元件、能利用电子仪器仪表进行电子元件的检测；5 .能按照图纸、焊接工艺进行电子元件的焊接；6 .能测试电子电路的功能及参数调整；7 .能按照现场管理规范清理场地、归置物品。学习内容1 .常

9、见电子线路图识读和分析。二极管、三极管、晶闸管、集成运算放大器等工作特性、主要参数及应用；整流电路、放大电路的基本组成、工作原理、分析方法；2 .万用表、双踪示波器、信号发生器等仪器仪表的使用；3 .电烙铁的使用；4 .焊接工艺；5 .常见电子器件的检测：电阻、电容、电感等元器件的识别与检查方法，常见芯片及其引脚的识别与判定；6 .自检报告填写；7 .沟通能力、“6S”管理规定。参考性学习任务序号名称学时1导游扩音器电路安装与调试702手机充电器安装与调试263调光台灯电路安装与调试264电子门铃安装与调试26教学实施建议L教学组织建议在真实工作情境或模拟工作情境下运用行动导向教学理念实施教学

10、，学习和工作过程中注重学生职业素养的培养。2.教学资源（1）场地与设备建议配置电子线路的安装与调试实训室，实训室须具备独立进行安装，独立调试器材与设备，分为集中教学区、分组实训区、信息检索区、工具存放区、材料存放区、成果展示区，并配备多媒体教学设备。（2）工具与材料建议按工位配备十字螺丝刀、一字螺丝刀、镜子、斜口钳、电烙铁、吸焊器、万用表、剥线钳等工具和材料。（3）教学资料建议教师课前准备任务书（含配置单）、工作页、电子线路的安装与调试工作流程、电子线路的安装与调试安装指导书、工作计划书、工作记录表模板、配置单模板等教学资料。教学考核要求采用过程性考核和终结性考核相结合的方式。1 .过程性考核

11、采用自我评价、小组评价和教师评价相结合的方式进行考核；让学生学会自我评价，会会分小组进行疑难问题讨论，教师要善于观察学生的学习操作过程，参照学生的自我评价、小组评价进行总评并提出改进建议。（1）课堂考核：出勤、学习态度、课堂纪律，小组合作与展示等情况；（2）作业考核：工作页的完成、课后焊接等情况；（3）阶段考核：纸笔测试、实操测试、口述测试。2 .终结性考核学生根据任务情境中的要求，编制电子线路的安装与调试方案，并按照企业标准规范,在规定时间内完成具体电子线路的安装与调试。考核任务案例：学生随机抽到四项电子焊接任务之一，进行现场焊接并调试【情境描述】某客户需要一批扩音器材，现要求安装一个扩音器

12、两级放大电路进行声音的放大。【任务要求】请你根据任务的情境描述，在半天内完成：1.根据具体要求，维修电工从技术主管处领取任务书和材料清单，并从仓库领取电子器件、材料。根据要求清点电子器件和材料，准备相应的电工工具，仪表，按照工作计划和工作流程安装电子线路。2 .根据要求，绘制电气安装接线图、电气布置图。4 .采用正确的工具、材料和设备来安装控制系统、按照电气布置图布置器件、按照电气接线图进行焊接。5 .经调试正常后交付技术主管验收，填写验收单，作业完成后清理现场，规范填写工作记录并提交给技术主管。6 .能够在安装过程严格执行企业安全管理制度以及“6S”管理规定，遵守职业道德。7 .能够整体技术文件，并向调试人员移交技术资料8 .完成电子线路安装与调试，向技术主管验收确认。【参考资料】作业过程中，你可以使用所有的常见资料。例如：工作页、教材、产品说明书和安装手册等。
