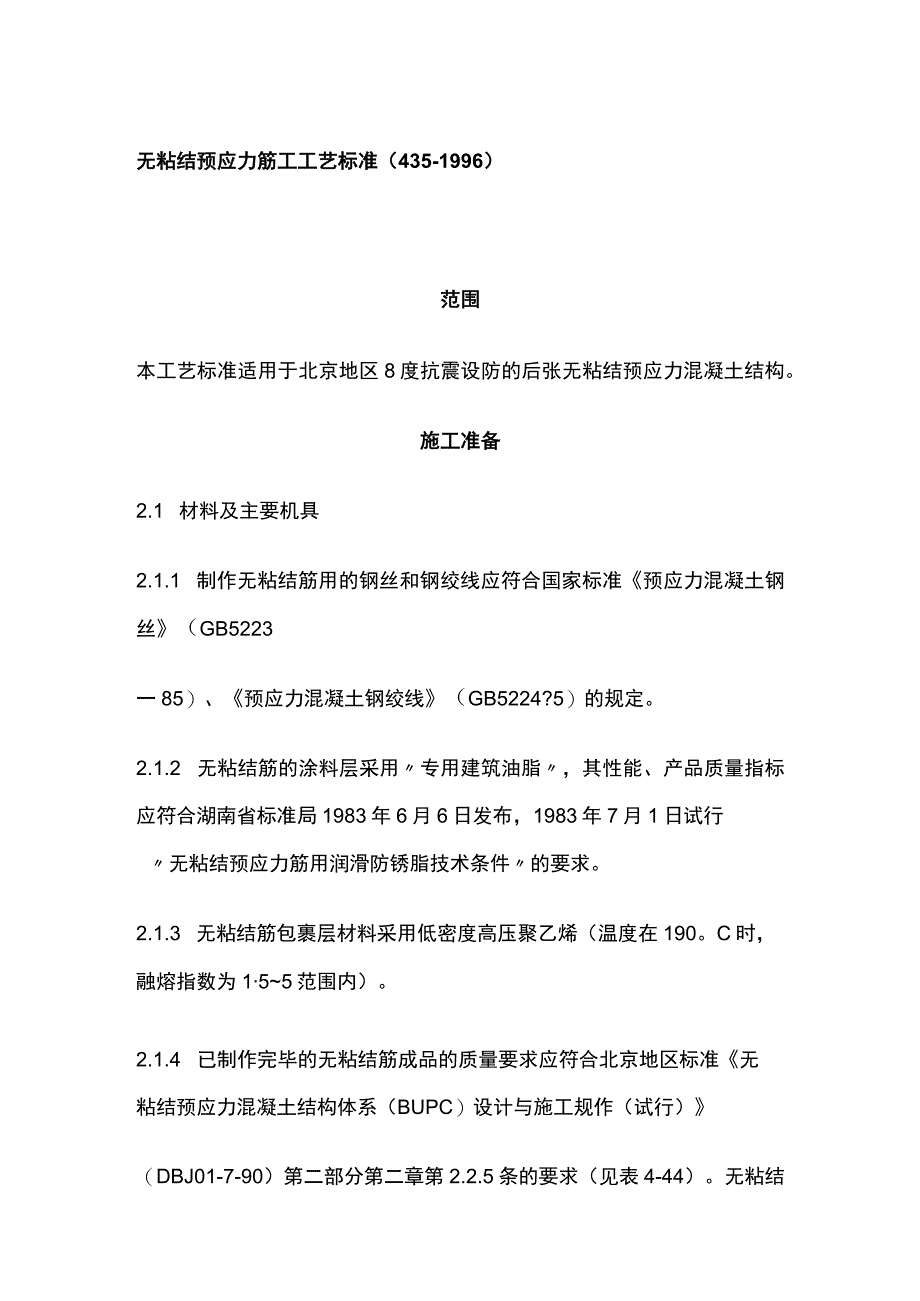

1、无粘结预应力筋工工艺标准（435-1996）范围本工艺标准适用于北京地区8度抗震设防的后张无粘结预应力混凝土结构。施工准备2.1 材料及主要机具2.1.1 制作无粘结筋用的钢丝和钢绞线应符合国家标准预应力混凝土钢丝（GB5223一85）、预应力混凝土钢绞线（GB5224?5）的规定。2.1.2 无粘结筋的涂料层采用专用建筑油脂，其性能、产品质量指标应符合湖南省标准局1983年6月6日发布，1983年7月1日试行无粘结预应力筋用润滑防锈脂技术条件的要求。2.1.3 无粘结筋包裹层材料采用低密度高压聚乙烯（温度在190。C时，融熔指数为155范围内）。2.1.4 已制作完毕的无粘结筋成品的质量要求

2、应符合北京地区标准无粘结预应力混凝土结构体系（BUPC）设计与施工规作（试行）（DBJ01-7-90）第二部分第二章第2.2.5条的要求（见表4-44）。无粘结筋用钢丝、钢绞线、不允许有死弯，见死弯必须切断。钢丝应为通长，严禁有接头。无粘结筋钢材、涂料层、包裹层质量要求及检验方法表4-44顶次顶目允许偏差（mm）检查方法涂料层（建筑油脂）外观每米用量饱满，不漏涂，厚度均匀不低于0.035kg目测每批抽样两组，每组三根Im长，每根称重后，将塑料皮剖开，用机油洗净，分别对钢丝或钢绞线及塑料套管称重，然后计算平均油脂重量，称重用天平包裹层（高压聚乙烯）外观壁厚每米重量光滑，破损率不超过3%,均匀0.

3、81.2mm不低于0.03kg目测每批（以调整挤出机挤出量或牵引速度为准）抽样三组，每组3根Im长。用千分卡尺测量，测点选最薄和最厚处。每根测点不少于2处，取其平均值，然后用天平称重计算平均重量钢丝（钢绞线）力学性能复试抗拉强度不小于1570Nmm2,延伸率不小于4%（抗拉强度不小于1470Nmm2,延伸率不小于4%）检查试验报告2.1.5 无粘结预应力混凝土结构用的甲型、乙型锚固系统构造、技术要求等，必须符合DBJ01-7-90第二部分第三章所提出的要求。甲型、乙型锚固系统的构造见图4-524-57。图4-52甲型锚固系统张拉端1楙辕?福菽福?梵醒拱澹?福版睿?桀美媳；必淄玻?梅拚辰蟒？图4

4、-53甲型锚固系统固定端1楙澹?描若睿?无粘结筋图4-54乙型锚固系统张拉端（一）1案衅？楙辕?凭醒拱澹?福营睿?框!拚辰蟒？甲型、乙型锚具的性能及条件见表4-45。通常钢丝束配用甲型或乙型，钢绞线配用乙型。2.1.6 配套张拉设备有油泵及千斤顶，其技术性能详见表4-46。机具有顶压器（液压和弹簧两种）、张拉杆、工具锚等。2.2 作业条件2.2.1 张拉时混凝土强度达到设计要求，一般不低于设计强度的70%,有试验报告单。2.2.2 无粘结筋配制及钢筋加工完成。2.2.3 锚具已经检查验收。2.2.4 张拉设备已经过检定，机具已准备就绪。2.2.5 张拉部位的脚手架及防护栏搭设已完成,并经检查符

5、合作业要求。2.2.6 已按设计提出的要求对无粘结筋的张拉Jl顺序、张拉值、伸长值、无粘结筋的铺设以及操作、质量标准等进行了技术交底。操作工艺3.1 工艺流程：施工准备一梁、板模板支搭一非预应力下钢筋铺放、绑扎一无粘结预应力筋铺放、端部节点安装一非预应力上钢筋铺放、绑扎一无粘结预应力起拱、绑扎一隐检验收一混凝土浇筑及振捣一混凝土养护一张拉一端部处甲、乙型锚具性能及条件表表4-45允许值检验设备及方法甲型乙型甲型乙型材料表面质量不允许有夹渣、裂纹不允许有夹渣、裂纹目测目测外形尺寸满足图纸要求满足图纸要求专用检规专用检规热处理表面硬度偏差(3%)抽样3硬度单位3硬度单位洛氏硬度计测试，分别对锚杯、

6、螺母两端面各测试3点，取其读数平均值为实测值洛氏硬度计测试，对锚杯及夹片两端各测试3点，取其读数平均值为实测值最大锚固能力不小于锚固钢筋标准抗拉强度的95%锚杯锚固强度、螺母承压强度及锚杯和螺母的螺纹连接强度符合要求，同时成束螺丝破坏吨位下，无残余变形，拧动自如锚具锚固能力符合要求，锚具螺纹强度无明显损伤每批锚具（不大于100O套）抽样最少两套，在万能机上进行试验每批锚具（不大于1000套），抽样最少两套，在万能机或用Yc张拉设备进行试验。加荷分阶段，第一阶段考验螺纹强度，加锚具效率系数：11a=Fapu樵IRxy咦樽凹窗挡场K?（kN）;梗咦樽凹懈赣。植募扑慵育慷戎停?p樵腕男氏凳？.95。

7、破断时总应变值EA不小于0.95不小于2%不小于0.95不小于2%预应力筋组装件安装在承力架上进行试验，用x-y函数记录仪绘出预应力筋锚具组装件的应力-应变曲线，并计算p和EA荷要求到无粘结筋标准抗拉强度的75%,退出夹片，检查螺纹；第二阶段考验锚具锚固能力，加荷要求到无粘结筋标准抗拉强度的95%低周期荷载试验锚具组装件在抗震结构中，应满足循环周期荷载（试验应力上限取预应力筋标准抗拉强度的80%,下限取预应力筋标准抗拉强度的40%）不小于50次不小于50次锚具组装件安装在试验支架上，进行反复加荷同左锚固后，无粘结筋能承受疲劳强度试验（试验应力上限取预应力筋标准抗拉强度的65%,应力幅度取80N

8、min）200万次200万次瑞士AmSIer产，型号P960o疲劳试验机进行测试同左续表允许值检验设备及方法甲型乙型甲型乙型锚固阶段的内缩量不大于Imm不大于5mm在构件端面水平和竖向排列最小距离80mm60mm钢丝下料长度与计算下料长度误差不大于IOmm同束钢丝下料长度相对误差不大于无粘结筋长度的1/5000且不大于5mm千分卡尺钢丝徽头头型圆整，不偏斜，颈部母材断面不削弱，头型尺寸：徽头直径dl=77.5mm,厚度h=4.85.3mm千分卡尺张拉设备性能表表4-46设备名称技术性能额定压力：50Nmm2理论张拉力：20kN公称张拉力：18kN最大行程：15Omm额定压力63Nmm2额定流量

9、O.55Lmin电动机三相交流380V,750W储油量:4L3.2 检查修补无粘结筋：无粘结筋进场后，应及时核查筋的规格、尺寸和数量，逐根检查筋的外包裹层质量及端部配件，对配有甲锚钢丝束，应认真检查锚杯内外螺纹、徽头外形尺寸、漏撤现象等，并将定位连杆拧入锚杯内，拧入深度见表4-47o经检查无误后，可分类堆放。对包裹层破损的无粘结筋，用塑料胶条修补。3.3 端模预留孔位置：在张拉端帮模夕M则，按施工图所注无粘结筋位置弹线、编号和钻孔。配甲锚筋孔径为40,配乙锚筋孔径为3003.4 承压板的安装：无粘结筋张拉端均设承压板，安装中应防止由于承压板端面倾斜造成张拉油缸与承压板互不垂直，而影响张拉正常进

10、行。承压板垂直偏差详见4.3条。3.5 铺放无粘结筋：通常无粘结筋的配置有单向和双向曲线配置两种。铺放应注意：3.5.1 为保证无粘结筋的曲线矢高要求,无粘结筋应和同方向非预应力筋配置在同一水平位置（跨中和支座处）。3.5.2 铺放前，应设铁马凳，以控制无粘结筋的曲率，一般每隔2m设一马凳，马凳的高度根据设计要求确定。跨中处可不设马凳，直接绑扎在底筋上。3.5.3 双向曲线配置时，还应注意筋的铺放JlI页序。由于筋的各点起伏高度不同，必然出现两向配筋交错相压。为避免铺放时穿筋，施工前必须进行人工或电算编序。编序方法是将各向无粘结筋的交叉点处的标高（从板底至无粘结筋上皮的高度）标出，对各交叉点相

11、应的两个标高分别进行比较，若一个方向某一筋的各点标高均分别低于与其相交的各筋相应点标高时，则此筋就可以先放置。按此规律找出铺放顺序。按此顺序，在非预应力筋底筋绑完后，将无粘结筋铺放在模板中。3.5.4 无粘结筋应铺设在电线管的下面,避免无粘结筋张拉产生向下分力，导致电线管弯曲及其下面混凝土破碎。3.6 端部节点安装：甲型锚固系统张拉端安装：将塑料保护套筒轻轻打入承压板预留孔内，以防止浇筑混凝土时，水泥浆流入锚杯丝扣内，而影响张拉。并按设计要求，确定锚杯预埋深度。为保证其位置正确，可通过定位连杆来实现。定位连杆长度为16Omm,二端带有丝扣，将一端拧入锚杯内（其规定拧入长度详见表4-47）,顶紧

12、杯内各钢丝锻头，另端固定在端模上。通过测量定位杆露在端模外的尺寸来核对锚杯埋入深度。在定位操作过程中，对锚杯预埋深度要做到逐根检查、核对，严格控制定位连杆的外露尺寸。连杆外露尺寸允许偏差详见表4-47,外露尺寸按图4-58进行计算。1.r=A-B-AL+30-C式中Lr椅涣寺对诙四M建某叽纾人m);A秦连杆长度；B椅涣伺U肮墓娑踽？L榆晃拚辰蟒伤爬蠹扑闵斐担);C榆欢四O宓暮分)o3.6.1 甲型锚固系统固定端的安装：按设计要求的标高，将锚固端七孔锚板用铅丝绑在非预应力筋或附加筋上，并在其前区配置螺旋筋，以增强混凝土局部承压强度。钢丝撤头应与锚板贴紧、齐平，不允许有错落现象。3.6.2 乙型锚

13、固系统张拉端的安装：安装时，将无粘结筋从承压板预留孔洞穿出，其与承压板垂直区段用铅丝绑牢，束的外露长度与端模内侧平直区段长度要求见表4-47o当安装锚具凹进混凝土的张拉端时，塑料塞表面需涂油，防止与混凝土粘结。同时在浇筑混凝土前，须在承压板内表面位置将预应力筋外包塑料管沿周围割断，张拉时再将其拿掉。3.6.3 乙型锚固系统锚固端的安装：按设计要求固定在模板内，并配置螺旋筋。采用钢绞线固定端需要散发，钢丝为七孔板徽头。3.7 绑扎：检查塑料保护套筒无损坏后。将软塑料管两端分别绑在保护套筒和无粘结筋上，并按设计要求标高将无粘结筋绑在板端非预应力筋或附加筋上，绑扎时，应保护无粘结筋与锚杯轴线重合，并

14、垂直于承压板，以利张拉时锚杯能顺利拉出板端。3.8 起拱：绑完非预应力筋后，按施工图中无粘结筋的设计编号位置,将无粘结筋理直，找正各筋曲线高度控制点下面的马凳位置进行绑牢。筋的起拱质量要求详见表4-47o3.9 混凝土浇筑及振捣：3.9.1 无粘结筋组装件铺放完毕后，应由施工单位、质量检查部门，会同设计单位联合进行隐检验收，当确认合格后，浇筑混凝土。3.9.2 混凝土浇筑时，严禁踏压马凳及防止触动描具，确保无粘结筋束型及锚具的位置准确。3.9.3 张拉端及锚固端混凝土应认真振捣，严禁漏振，避免出现蜂窝麻面，保证其密实性，同时严禁触碰张拉端塑料套筒，避免由于套筒脱落破坏而影响张拉进行。3.10

15、甲型锚具张拉工艺：3.10.1 施工准备：张拉前拆除定位连杆、端部模板，清理现场，支搭脚手架和防护拦板。3.10.2 设备安装：将张拉杆拧入锚杯内，安装千斤顶，锁紧张拉杆螺母（必须满扣）。千斤顶安装位置应与无粘结筋在同一轴线上，并与承压板保持垂直。如达不到要求,可用垫板垫在支承架的端面上进行调整。3.10.3 张拉：接通油泵、加压。当油压表达到5MPa时，停止加压，调整油缸位置后，继续加压，直至达到所需张拉值，关掉油泵电源，停止给油加压。然后将锚杯外扣清刷干净，拧上螺母，再次接通油泵，补拉到张拉力值，拧紧螺母。采用电动油泵加压时，要控制给油速度，一般达到控制油压的给油时间不能低于05min0张拉过程中，当个别钢丝发生断裂时，可相应降低张拉值。但断裂数量不应超过同一截面预应力筋总数的2%,对于多跨双向连续板，其同一截面按每跨计算。3.10.4 测量记录：为了校核预应力值，在张拉过程中，应分级随机记录无粘结筋的伸长值。通常每级取油压表读数以IOMPa的倍数为宜。开始张拉时，无粘结筋在塑料套管内是自由放置的，要用一定张拉力使之收紧，这样就难以测出张拉的开始点，即无粘结筋拉应力的零点，这一点在理论上是测量筋的伸长值的标记。零点的确定方法是：将千斤顶加压到IOMPa,在千斤顶上记下标记，作为测量无粘结筋伸长值的起始点，见图4-59
