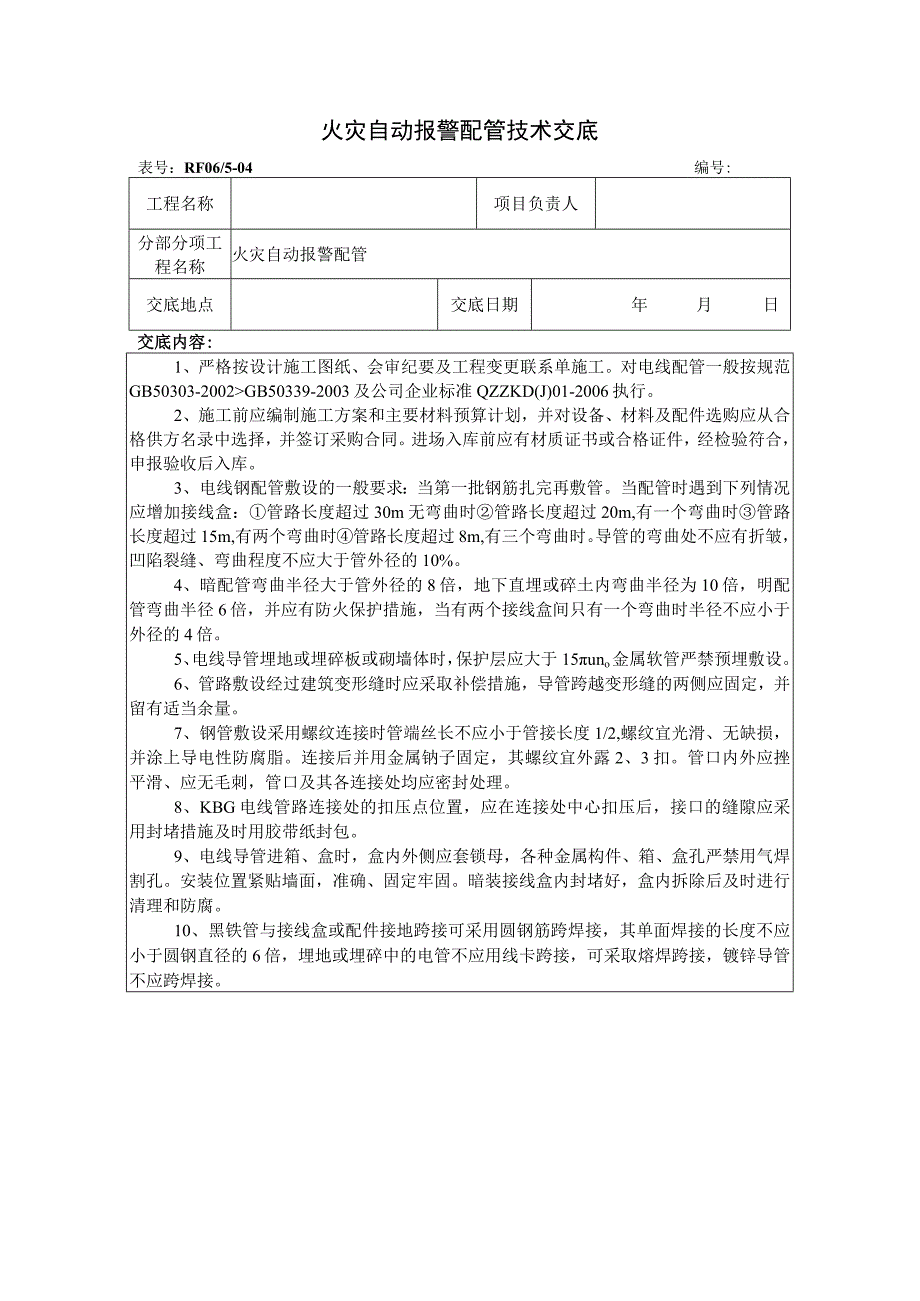

1、火灾自动报警配管技术交底表号：RF06/5-04编号:工程名称项目负责人分部分项工程名称火灾自动报警配管交底地点交底日期年月日交底内容:1、严格按设计施工图纸、会审纪要及工程变更联系单施工。对电线配管一般按规范GB50303-2002GB50339-2003及公司企业标准QZZKD(J)01-2006执行。2、施工前应编制施工方案和主要材料预算计划，并对设备、材料及配件选购应从合格供方名录中选择，并签订采购合同。进场入库前应有材质证书或合格证件，经检验符合，申报验收后入库。3、电线钢配管敷设的一般要求：当第一批钢筋扎完再敷管。当配管时遇到下列情况应增加接线盒：管路长度超过30m无弯曲时管路长度

2、超过20m,有一个弯曲时管路长度超过15m,有两个弯曲时管路长度超过8m,有三个弯曲时。导管的弯曲处不应有折皱，凹陷裂缝、弯曲程度不应大于管外径的10%。4、暗配管弯曲半径大于管外径的8倍，地下直埋或碎土内弯曲半径为10倍，明配管弯曲半径6倍，并应有防火保护措施，当有两个接线盒间只有一个弯曲时半径不应小于外径的4倍。5、电线导管埋地或埋碎板或砌墙体时，保护层应大于15uno金属软管严禁预埋敷设。6、管路敷设经过建筑变形缝时应采取补偿措施，导管跨越变形缝的两侧应固定，并留有适当余量。7、钢管敷设采用螺纹连接时管端丝长不应小于管接长度1/2,螺纹宜光滑、无缺损，并涂上导电性防腐脂。连接后并用金属钠

3、子固定，其螺纹宜外露2、3扣。管口内外应挫平滑、应无毛刺，管口及其各连接处均应密封处理。8、KBG电线管路连接处的扣压点位置，应在连接处中心扣压后，接口的缝隙应采用封堵措施及时用胶带纸封包。9、电线导管进箱、盒时，盒内外侧应套锁母，各种金属构件、箱、盒孔严禁用气焊割孔。安装位置紧贴墙面，准确、固定牢固。暗装接线盒内封堵好，盒内拆除后及时进行清理和防腐。10、黑铁管与接线盒或配件接地跨接可采用圆钢筋跨焊接，其单面焊接的长度不应小于圆钢直径的6倍，埋地或埋碎中的电管不应用线卡跨接，可采取熔焊跨接，镀锌导管不应跨焊接。火灾自动报警配管技术交底表号：RF06/5-04编号:工程名称项目负责人分部分项工

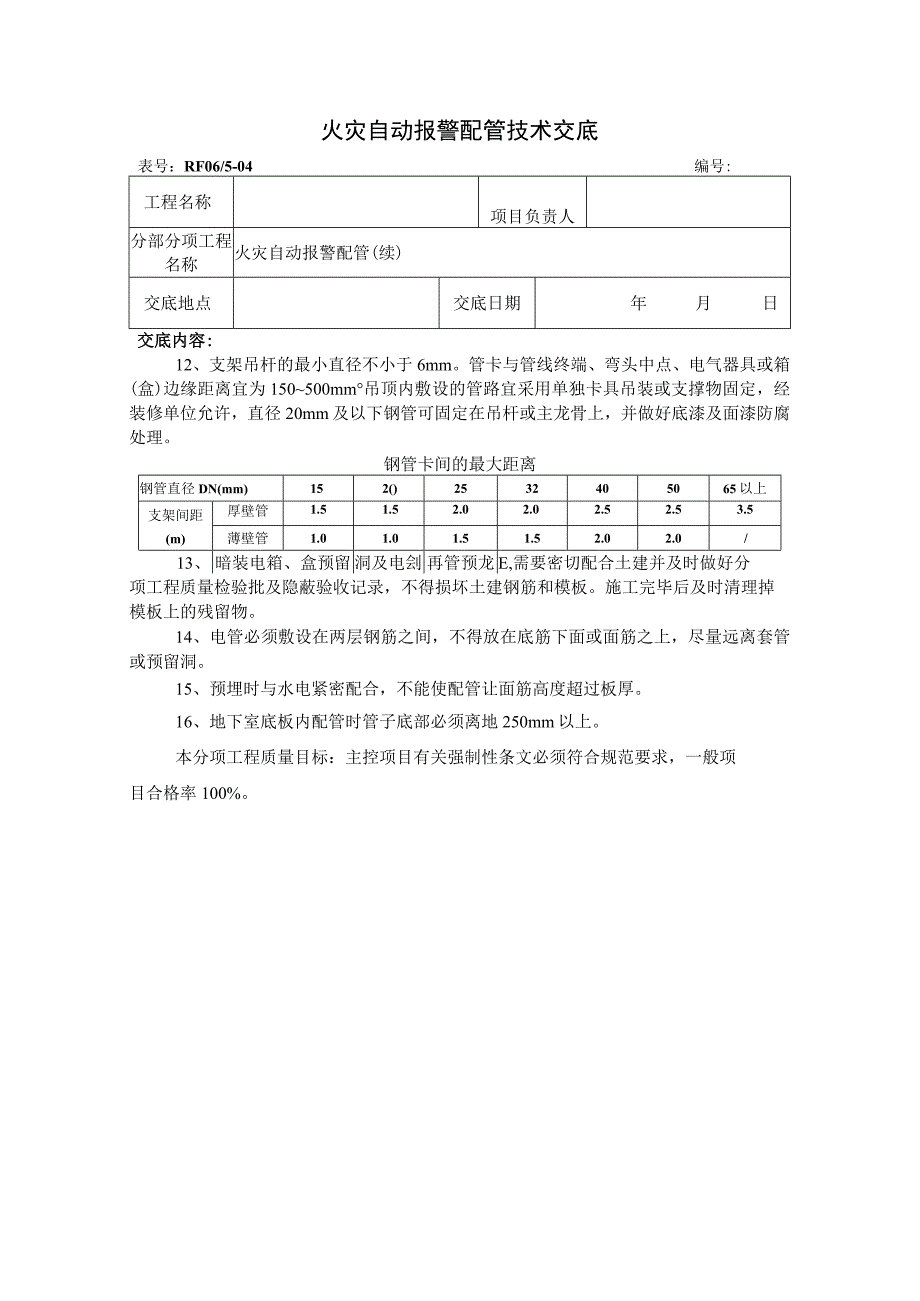

4、程名称火灾自动报警配管(续)交底地点交底日期年月日交底内容:12、支架吊杆的最小直径不小于6mm。管卡与管线终端、弯头中点、电气器具或箱(盒)边缘距离宜为150500mm吊顶内敷设的管路宜采用单独卡具吊装或支撑物固定，经装修单位允许，直径20mm及以下钢管可固定在吊杆或主龙骨上，并做好底漆及面漆防腐处理。钢管卡间的最大距离钢管直径DN(mm)152()2532405065以上支架间距(m)厚壁管1.51.52.02.02.52.53.5薄壁管1.01.01.51.52.02.0/13、暗装电箱、盒预留洞及电刽再管预龙E,需要密切配合土建并及时做好分项工程质量检验批及隐蔽验收记录，不得损坏土建钢筋和模板。施工完毕后及时清理掉模板上的残留物。14、电管必须敷设在两层钢筋之间，不得放在底筋下面或面筋之上，尽量远离套管或预留洞。15、预埋时与水电紧密配合，不能使配管让面筋高度超过板厚。16、地下室底板内配管时管子底部必须离地250mm以上。本分项工程质量目标：主控项目有关强制性条文必须符合规范要求，一般项目合格率100%。
