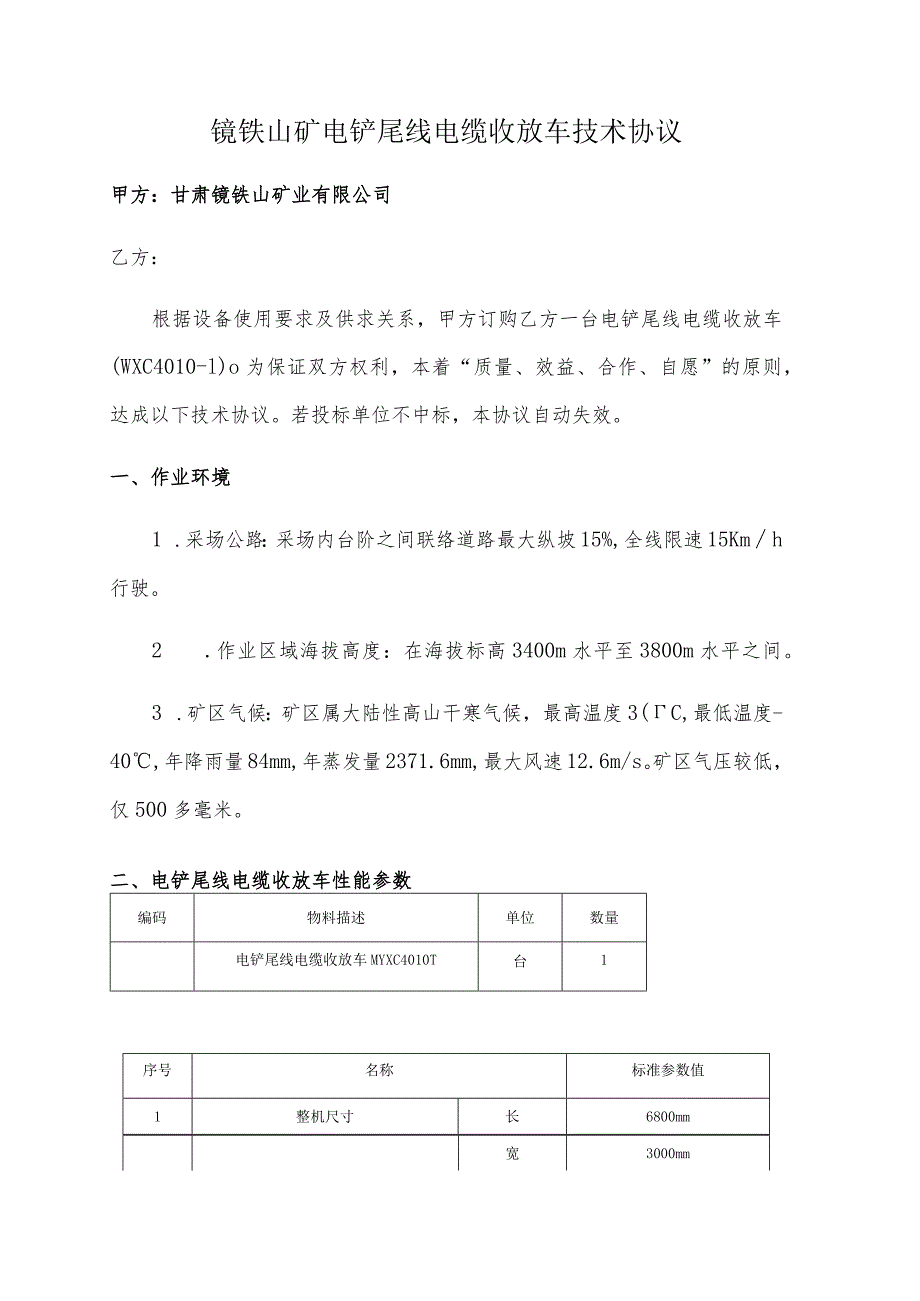

1、镜铁山矿电铲尾线电缆收放车技术协议甲方：甘肃镜铁山矿业有限公司乙方：根据设备使用要求及供求关系，甲方订购乙方一台电铲尾线电缆收放车(WXC4010-l)o为保证双方权利，本着“质量、效益、合作、自愿”的原则，达成以下技术协议。若投标单位不中标，本协议自动失效。一、作业环境1 .采场公路：采场内台阶之间联络道路最大纵坡15%,全线限速15Kmh行驶。2 .作业区域海拔高度：在海拔标高3400m水平至3800m水平之间。3 .矿区气候：矿区属大陆性高山干寒气候，最高温度3(C,最低温度-40,年降雨量84mm,年蒸发量2371.6mm,最大风速12.6m/s。矿区气压较低，仅500多毫米。二、电铲

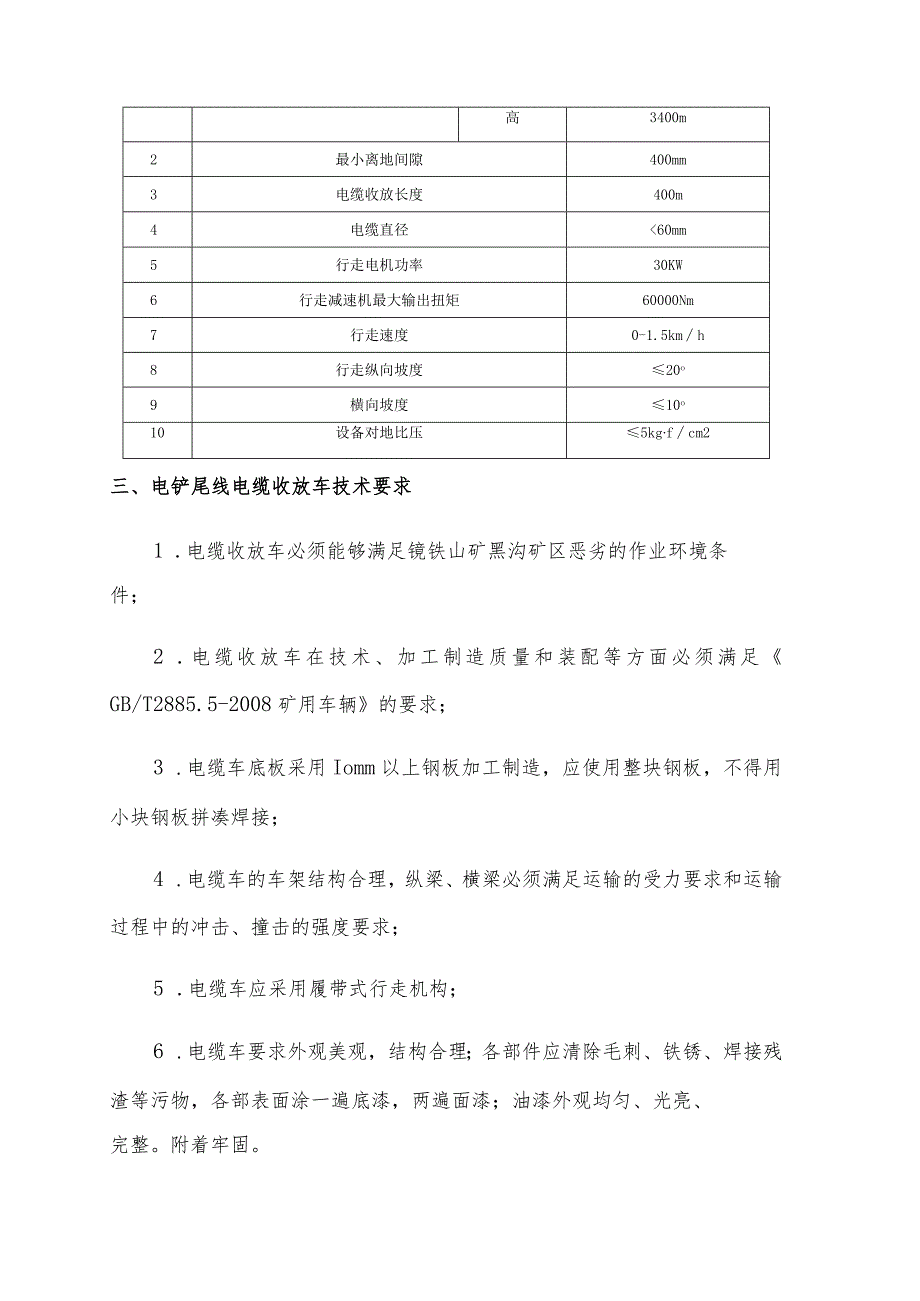

2、尾线电缆收放车性能参数编码物料描述单位数量电铲尾线电缆收放车MYXC4010T台1序号名称标准参数值1整机尺寸长6800mm宽3000mm高3400m2最小离地间隙400mm3电缆收放长度400m4电缆直径60mm5行走电机功率30KW6行走减速机最大输出扭矩60000Nm7行走速度0-1.5kmh8行走纵向坡度20o9横向坡度10o10设备对地比压5kgfcm2三、电铲尾线电缆收放车技术要求1 .电缆收放车必须能够满足镜铁山矿黑沟矿区恶劣的作业环境条件；2 .电缆收放车在技术、加工制造质量和装配等方面必须满足GB/T2885.5-2008矿用车辆的要求；3 .电缆车底板采用Iomm以上钢板加

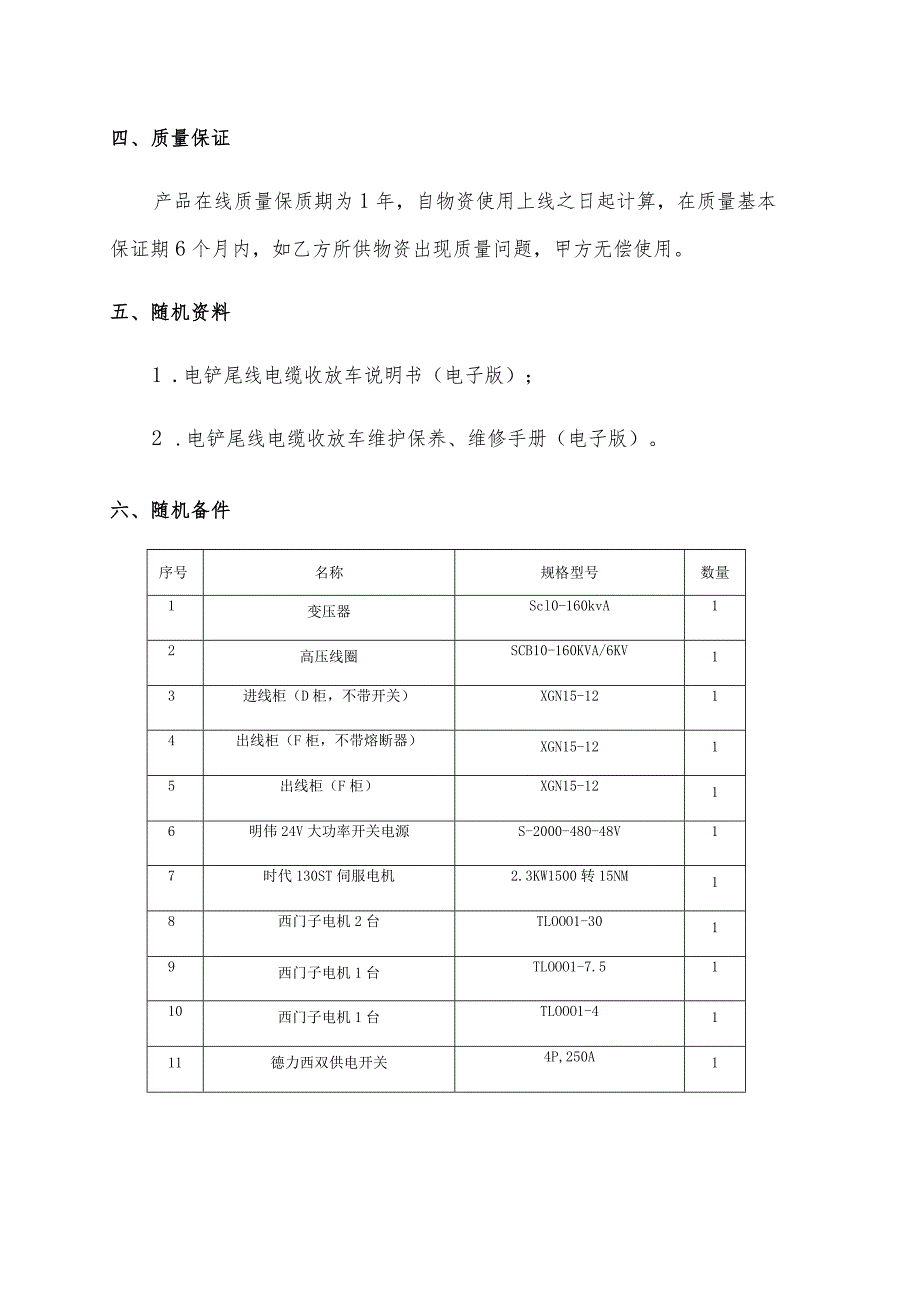

3、工制造，应使用整块钢板，不得用小块钢板拼凑焊接；4 .电缆车的车架结构合理，纵梁、横梁必须满足运输的受力要求和运输过程中的冲击、撞击的强度要求；5 .电缆车应采用履带式行走机构；6 .电缆车要求外观美观，结构合理；各部件应清除毛刺、铁锈、焊接残渣等污物，各部表面涂一遍底漆，两遍面漆；油漆外观均匀、光亮、完整。附着牢固。四、质量保证产品在线质量保质期为1年，自物资使用上线之日起计算，在质量基本保证期6个月内，如乙方所供物资出现质量问题，甲方无偿使用。五、随机资料1 .电铲尾线电缆收放车说明书（电子版）；2 .电铲尾线电缆收放车维护保养、维修手册（电子版）。六、随机备件序号名称规格型号数量1变压器

4、Scl0-160kvA12高压线圈SCB10-160KVA/6KV13进线柜（D柜，不带开关）XGN15-1214出线柜（F柜，不带熔断器）XGN15-1215出线柜（F柜）XGN15-1216明伟24V大功率开关电源S-2000-480-48V17时代130ST伺服电机2.3KW1500转15NM18西门子电机2台TLOOO1-3019西门子电机1台TLOOO1-7.5110西门子电机1台TLOOO1-4111德力西双供电开关4P,250A112禹鼎遥控器F60两发一收380V113移动式三相四级防爆插头移动式4芯300A114安川变频器HB4A0112重载45KW115安川制动单元CDBR

5、-4045D116汇川变频器MD310T5.5B117汇川变频器MD310T7.5B118变压器380V变24V;JMB-3000VA119德力西单相稳压器TND-2K120304不锈钢防水电缆接头M80*l.5(55-62)121三菱PLC编程控制器FX3U-M+2122履带底盘NB38.4.10/30123主卷筒DT400124补偿卷筒XTlOO125海威蓝牙高清摄像头2七、售后服务1 .乙方为保证所提供的合同设备安全、正常投运，要全程免费（含节假日）派出合格的、能独立解决问题的现场技术服务人员，指导设备安装。2 .现场服务人员应遵从甲方现场工作时间要求，以满足现场安装、调试、和运行的要求

6、。3 .未经甲方同意，乙方不得随意更换现场服务人员；针对甲方要求需更换不合格的现场服务人员时，乙方须及时安排更换。4 .质量问题的相应期限：若设备发生质量问题，甲方以电话或书面形式告知供方，乙方在接通知后12h内须予以答复，如需技术人员到现场处理，3天内必须到达。八、交货地点1 .交货地点：甘肃镜铁山矿业有限公司黑沟矿区。2 .乙方完全负责运输全过程安全事宜。违反甲方安全规定时，甲方有权拒绝配合相关作业。3 .设备在作业现场投入生产时间：合同签订后6个月内完成。九、违约赔偿及质保金整机质保期内，因产品质量问题使设备损坏，乙方免费更换损坏的零部件；出现重大质量问题，乙方必须更换整机，甲方预留设备购置费用的10%做为质保金。十、未尽事宜由双方协商解决H、此协议一式三份，甲方二份，乙方一份。十二、此协议自双方签字之日起生效。甲方：甘肃镜铁山矿业有限公司乙方：甲方负责人:乙方负责人:
