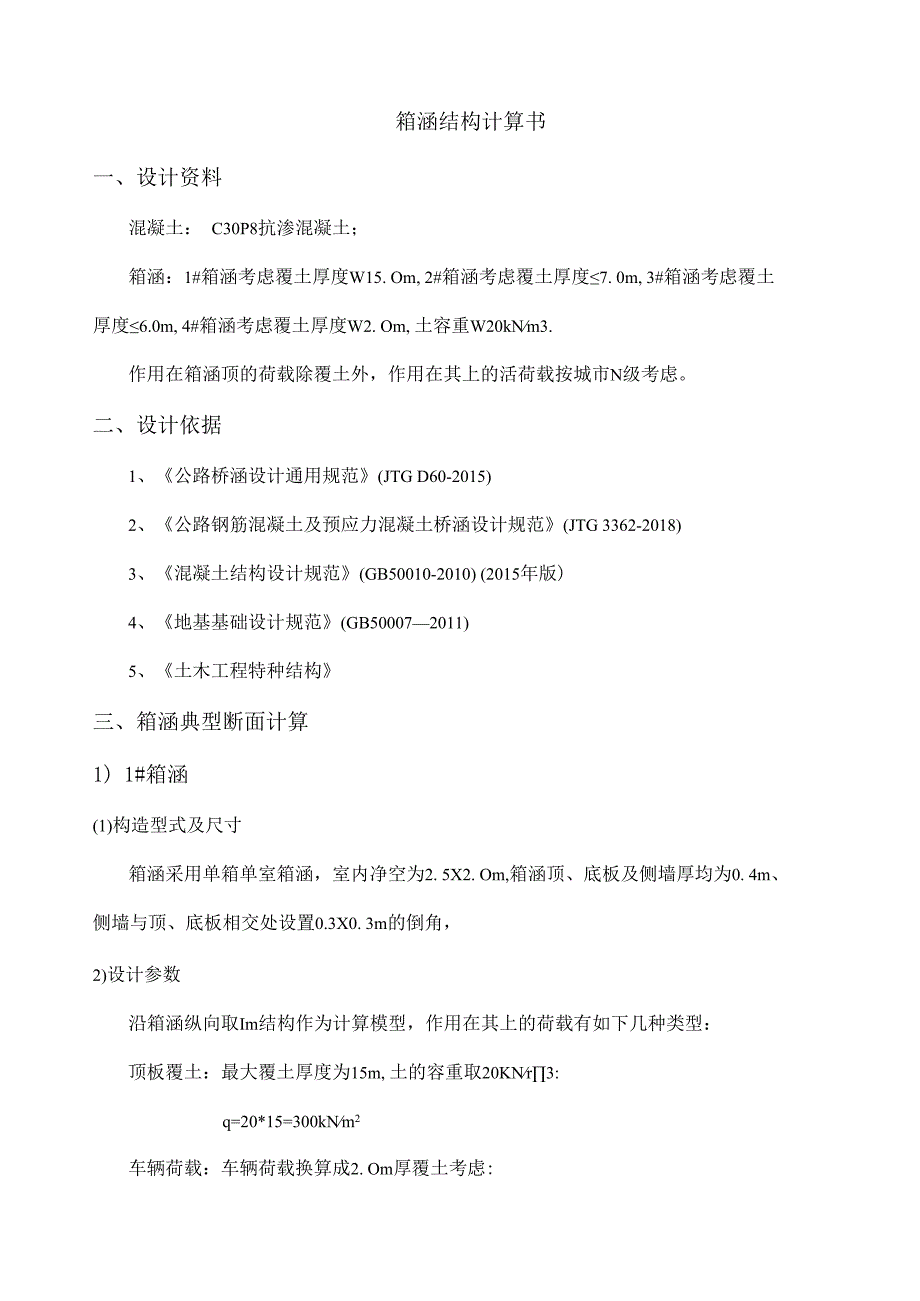

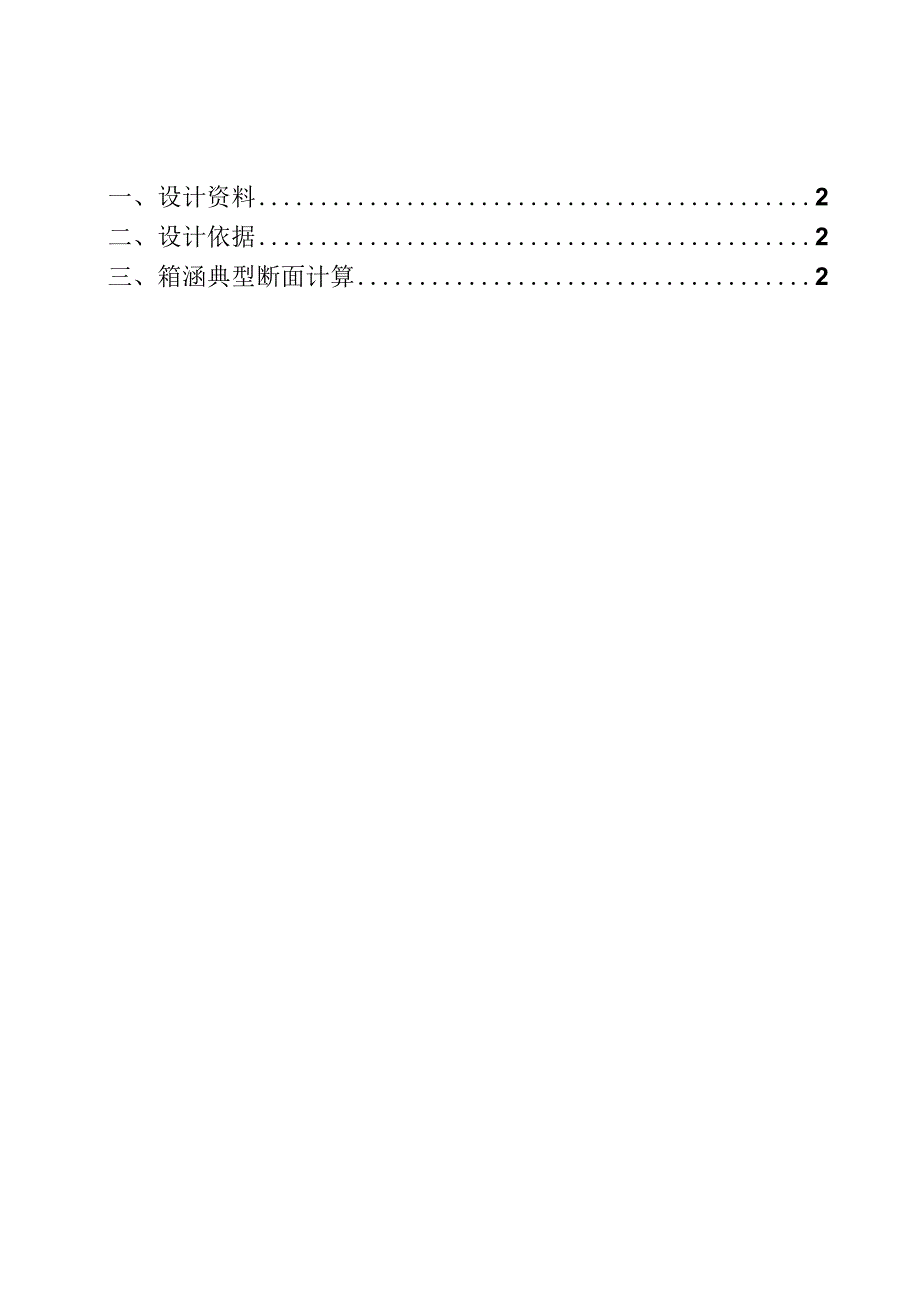

1、一、设计资料2二、设计依据2三、箱涵典型断面计算2箱涵结构计算书一、设计资料混凝土： C30P8抗渗混凝土；箱涵：1#箱涵考虑覆土厚度W15. Om, 2#箱涵考虑覆土厚度7. 0m, 3#箱涵考虑覆土厚度6.0m, 4#箱涵考虑覆土厚度W2. Om, 土容重W20kNm3.作用在箱涵顶的荷载除覆土外，作用在其上的活荷载按城市N级考虑。二、设计依据1、公路桥涵设计通用规范(JTG D60-2015)2、公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG 3362-2018)3、混凝土结构设计规范(GB50010-2010) (2015年版)4、地基基础设计规范(GB500072011)5、土木工

2、程特种结构三、箱涵典型断面计算1) 1#箱涵(1)构造型式及尺寸箱涵采用单箱单室箱涵，室内净空为2. 5X2. Om,箱涵顶、底板及侧墙厚均为0. 4m、侧墙与顶、底板相交处设置0.3X0. 3m的倒角，2)设计参数沿箱涵纵向取Im结构作为计算模型，作用在其上的荷载有如下几种类型：顶板覆土：最大覆土厚度为15m, 土的容重取20KNr3:q=20*15=300kNm2车辆荷载：车辆荷载换算成2. Om厚覆土考虑:q=l. 0*20*2. 0=40kNm2土的侧压力：作用在箱涵侧墙的土侧压力按下式计算:q=K (rhrh2)其中：K：为土的静止土压力系数,取0.5；r： 土的容重(20KNm2)

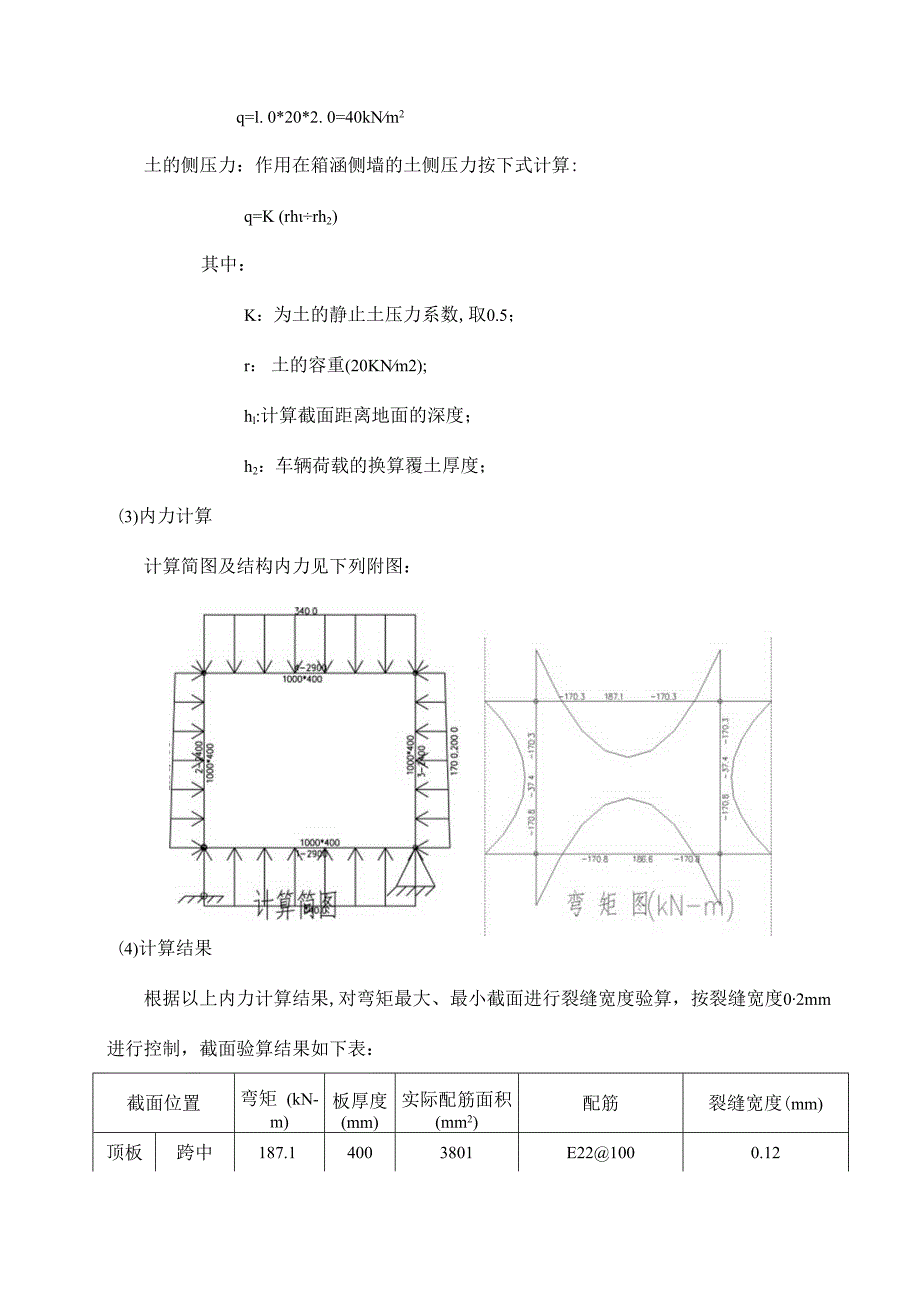

3、;hl:计算截面距离地面的深度；h2：车辆荷载的换算覆土厚度；(3)内力计算计算简图及结构内力见下列附图：(4)计算结果根据以上内力计算结果,对弯矩最大、最小截面进行裂缝宽度验算，按裂缝宽度02mm进行控制，截面验算结果如下表：截面位置弯矩 (kN-m)板厚度 (mm)实际配筋面积 (mm2)配筋裂缝宽度(mm)顶板跨中187.14003801E221000.12支座-170.35003801E221000.11侧墙跨中-37.44003801E221000.02支座-170.85003801E221000.11底板跨中186.64003801E221000.12支座-170.85003801

4、E221000.11由上述计算可知，设计满足规范要求。2) 2#箱涵(1)构造型式及尺寸箱涵采用单箱单室箱涵，室内净空为2. 8X2. Om,箱涵顶、底板及侧墙厚均为0.4m、侧墙与顶、底板相交处设置03X0.3m的倒角。2)设计参数沿箱涵纵向取Inl结构作为计算模型，作用在其上的荷载有如下几种类型：顶板覆土：最大覆土厚度为7m, 土的容重取20KN:q=20*7=140kNm2车辆荷载：车辆荷载换算成2. Om厚覆土考虑：q=l. 0*20*2. 0=40kNm2土的侧压力，作用在箱涵侧墙的土侧压力按下式计算：q=K (rhl+rh2)其中:K：为土的静止土压力系数,取O. 5；r： 土的容

5、重（20KN;hl:计算截面距离地面的深度；h2：车辆荷载的换算覆土厚度；（3）内力计算计算简图及结构内力见下列附图：（4）计算结果根据以上内力计算结果，对弯矩最大、最小截面进行裂缝宽度验算，按裂缝宽度0.2mm进行控制，截面验算结果如下表:截面位置弯矩 (kN-m)板厚度 （mm）实际配筋面积 （mm2）配筋裂缝宽度（mm）顶板跨中121.34003801E221000.08支座-109.15003801E221000.07侧墙跨中-33.84003801E221000.01支座-109.65003801E221000.07底板跨中120.84003801E221000.08支座-109.6

6、5003801E22()1000.07由上述计算可知，设计满足规范要求。3)3#、4#箱涵(1)构造型式及尺寸箱涵采用单箱单室箱涵，室内净空为2. 5X2. 5m,箱涵顶、底板及侧墙厚均为O. 4m、侧墙与顶、底板相交处设置0 3X0. 3m的倒角。2)设计参数沿箱涵纵向取Inl结构作为计算模型，作用在其上的荷载有如下几种类型：顶板覆土：最大覆土厚度为6m, 土的容重取20KN3:q=20*6=120kNm2车辆荷载：车辆荷载换算成2. Om厚覆土考虑：q=l. 0*20*2. 0=40kNm2土的侧压力：作用在箱涵侧墙的土侧压力按下式计算：q=K (rh1+rh2)其中：K：为土的静止土压力

7、系数,取0.5；r： 土的容重(20KN)2);hl:计算截面距离地面的深度；h2：车辆荷载的换算覆土厚度；(3)内力计算计算简图及结构内力见下列附图：OOQxxnOOOMOO77.7-90.5(4)计算结果根据以上内力计算结果,对弯矩最大、最小截面进行裂缝宽度验算，按裂缝宽度0.2mm进行控制，截面验算结果如下表:截面位置弯矩 (kN-m)板厚度 (mm)实际配筋面积 (mm2)配筋裂缝宽度(mm)顶板跨中77.74002011E161000.10支座-90.55002011E161000.11侧墙跨中144002011E161000.02支座-91.75002011E161000.11底板跨中76.54002011E161000.10支座-91.75002011E161000.11由上述计算可知，设计满足规范要求。
