某地下室裂缝修补施工方案.docx

《某地下室裂缝修补施工方案.docx》由会员分享，可在线阅读，更多相关《某地下室裂缝修补施工方案.docx（6页珍藏版）》请在第壹文秘上搜索。

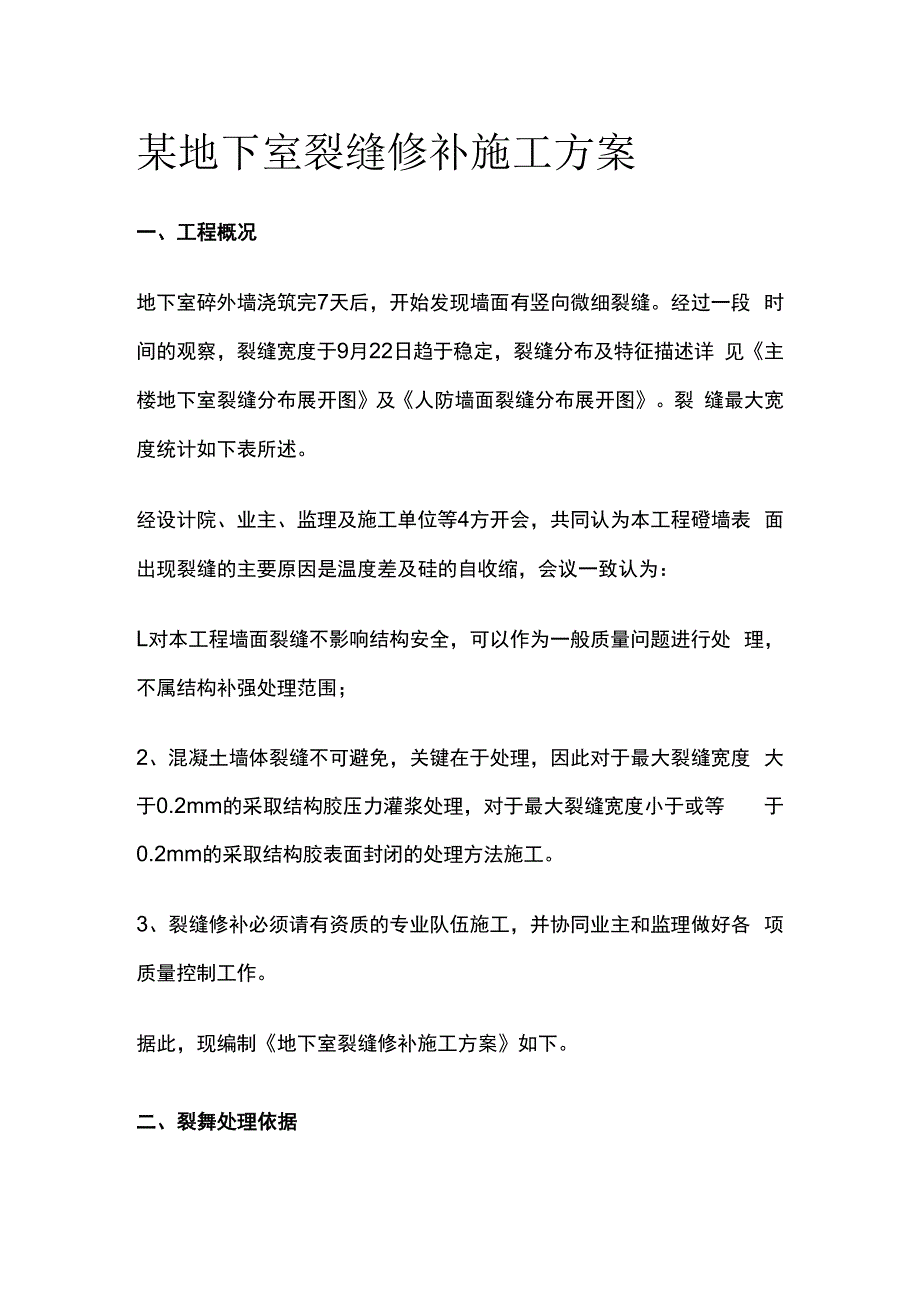

1、某地下室裂缝修补施工方案一、工程概况地下室碎外墙浇筑完7天后，开始发现墙面有竖向微细裂缝。经过一段 时间的观察，裂缝宽度于9月22日趋于稳定，裂缝分布及特征描述详 见主楼地下室裂缝分布展开图及人防墙面裂缝分布展开图。裂 缝最大宽度统计如下表所述。经设计院、业主、监理及施工单位等4方开会，共同认为本工程磴墙表 面出现裂缝的主要原因是温度差及硅的自收缩，会议一致认为：L对本工程墙面裂缝不影响结构安全，可以作为一般质量问题进行处 理，不属结构补强处理范围；2、混凝土墙体裂缝不可避免，关键在于处理，因此对于最大裂缝宽度 大于0.2mm的采取结构胶压力灌浆处理，对于最大裂缝宽度小于或等 于0.2mm的采

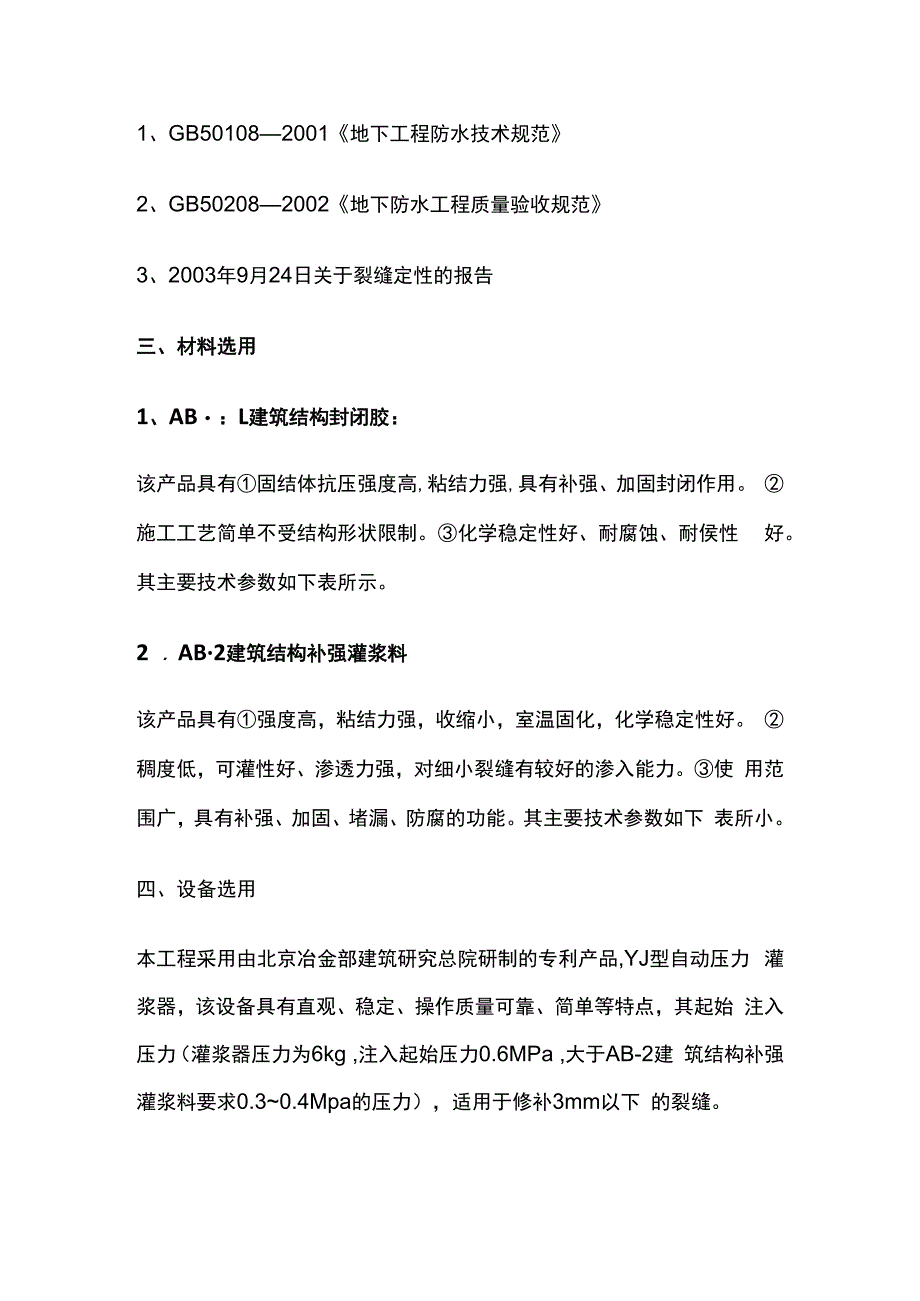

2、取结构胶表面封闭的处理方法施工。3、裂缝修补必须请有资质的专业队伍施工，并协同业主和监理做好各 项质量控制工作。据此，现编制地下室裂缝修补施工方案如下。二、裂舞处理依据1、GB501082001地下工程防水技术规范2、GB502082002地下防水工程质量验收规范3、2003年9月24日关于裂缝定性的报告三、材料选用1、AB：L建筑结构封闭胶：该产品具有固结体抗压强度高,粘结力强,具有补强、加固封闭作用。 施工工艺简单不受结构形状限制。化学稳定性好、耐腐蚀、耐侯性 好。其主要技术参数如下表所示。2 . AB2建筑结构补强灌浆料该产品具有强度高，粘结力强，收缩小，室温固化，化学稳定性好。 稠度低

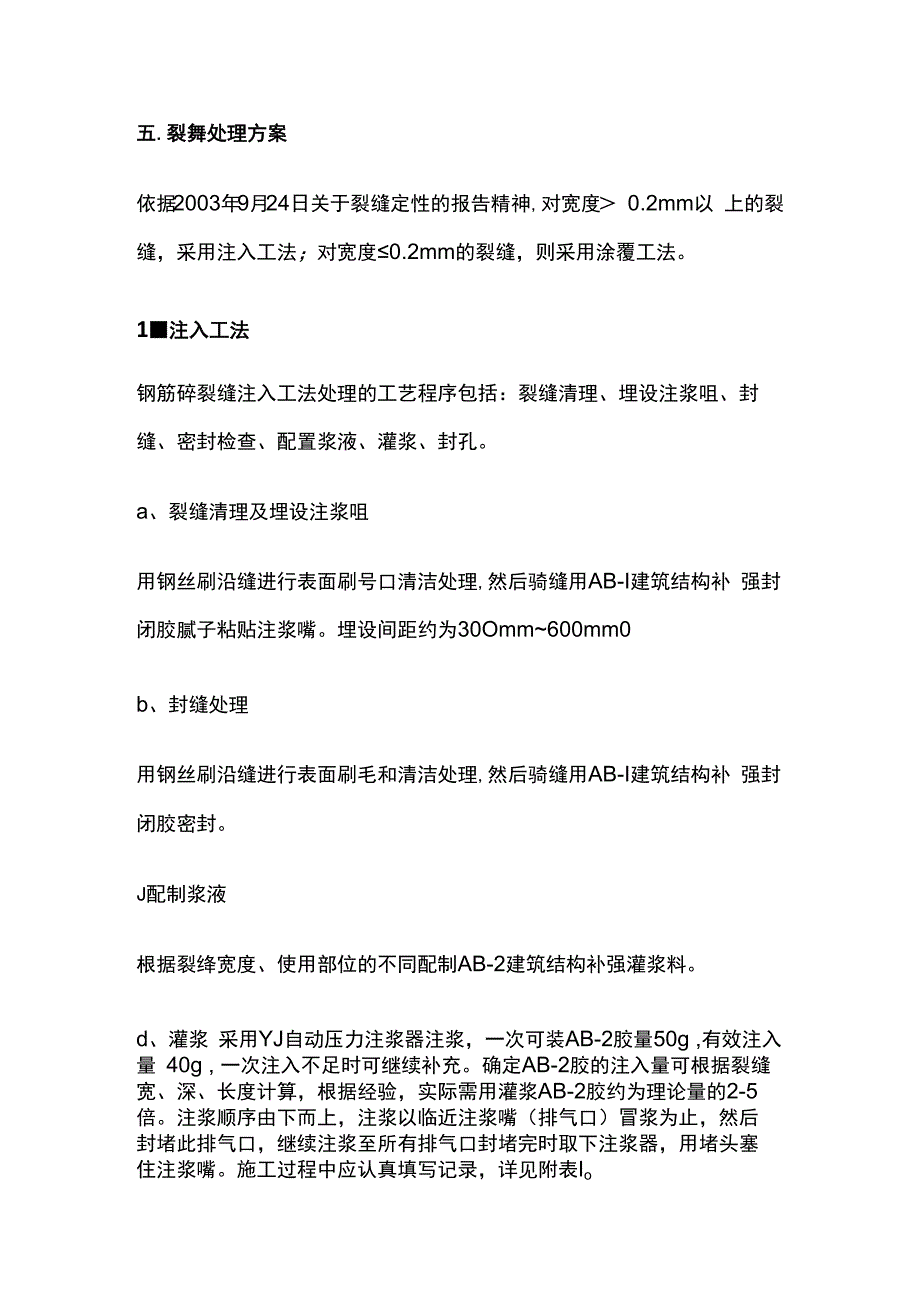

3、，可灌性好、渗透力强，对细小裂缝有较好的渗入能力。使 用范围广，具有补强、加固、堵漏、防腐的功能。其主要技术参数如下 表所小。四、设备选用本工程采用由北京冶金部建筑研究总院研制的专利产品,YJ型自动压力 灌浆器，该设备具有直观、稳定、操作质量可靠、简单等特点，其起始 注入压力（灌浆器压力为6kg ,注入起始压力0.6MPa ,大于AB-2建 筑结构补强灌浆料要求0.30.4Mpa的压力），适用于修补3mm以下 的裂缝。五.裂舞处理方案依据2003年9月24日关于裂缝定性的报告精神,对宽度 0.2mm以 上的裂缝，采用注入工法；对宽度0.2mm的裂缝，则采用涂覆工法。1注入工法钢筋碎裂缝注入工法

4、处理的工艺程序包括：裂缝清理、埋设注浆咀、封 缝、密封检查、配置浆液、灌浆、封孔。a、裂缝清理及埋设注浆咀用钢丝刷沿缝进行表面刷号口清洁处理,然后骑缝用AB-I建筑结构补 强封闭胶腻子粘贴注浆嘴。埋设间距约为30Omm600mm0b、封缝处理用钢丝刷沿缝进行表面刷毛和清洁处理,然后骑缝用AB-I建筑结构补 强封闭胶密封。J配制浆液根据裂绛宽度、使用部位的不同配制AB-2建筑结构补强灌浆料。d、灌浆 采用YJ自动压力注浆器注浆，一次可装AB-2胶量50g ,有效注入量 40g , 一次注入不足时可继续补充。确定AB-2胶的注入量可根据裂缝 宽、深、长度计算，根据经验，实际需用灌浆AB-2胶约为理

5、论量的2-5 倍。注浆顺序由下而上，注浆以临近注浆嘴（排气口）冒浆为止，然后 封堵此排气口，继续注浆至所有排气口封堵完时取下注浆器，用堵头塞 住注浆嘴。施工过程中应认真填写记录，详见附表Io2、涂覆工法a、切缝沿裂缝长度方向用切割机切成“V”型槽（宽约IOmm ,深约5mm）, 用钢丝刷沿缝进行表面刷毛和清洁处理。b、涂覆封闭根据环境温度，按AB-I建筑结构补强封闭胶配料要求，配制封闭胶。 先涂刷一道底涂，再刮封闭胶腻子封平。施工过程中应认真填写记录, 详见附表2o3 .奥料要求除按上述要求填写相应表格后，整个裂缝修补完毕后还应及时填写隐蔽 验收记录，方可进行下道工序的施工。六、施工程序、施工

6、的过程控制1.基层处理基层表面应平整、清洁、具有一定的强度。基面如有棱尖等突出物应铲 掉，如有油污、杂物、粉尘等应清除掉。如果基层面不平整,应挂水泥砂浆将孔洞补平,直到满足施工基层要求。2、涂层施工AB-I应涂刷两道。严格按配比配制AB-I ,涂料应均匀涂在基面上，不得漏涂。八、质量检查所使用的材料具有出厂合格证及质量指标证明文件。涂刷层应与基层粘结牢固、厚度均匀，无空鼓、开裂、脱层以及收头不 严等缺陷。经监理及业主验收合格后方可进行下道工序的施工。九.安全及文明施工1、安全措施戴好安全帽，不准酒后作业，不准在施工现场嬉闹。搭设施工用架子时要牢固可靠，施工人员上下要小心，在架子上警惕移动，进出人孔时要小心，要穿软底鞋进出。注意室内通风，防止中毒。2.文明施工防水施工的有关材料集中摆放整齐。及时清理现场，做到工完场清。注浆施工记录表（附表1）业主代表：监理代表：施工代表：记录人：涂覆施工记录表（附表2）业主代表：监理代表： 施工代表：记录人：
