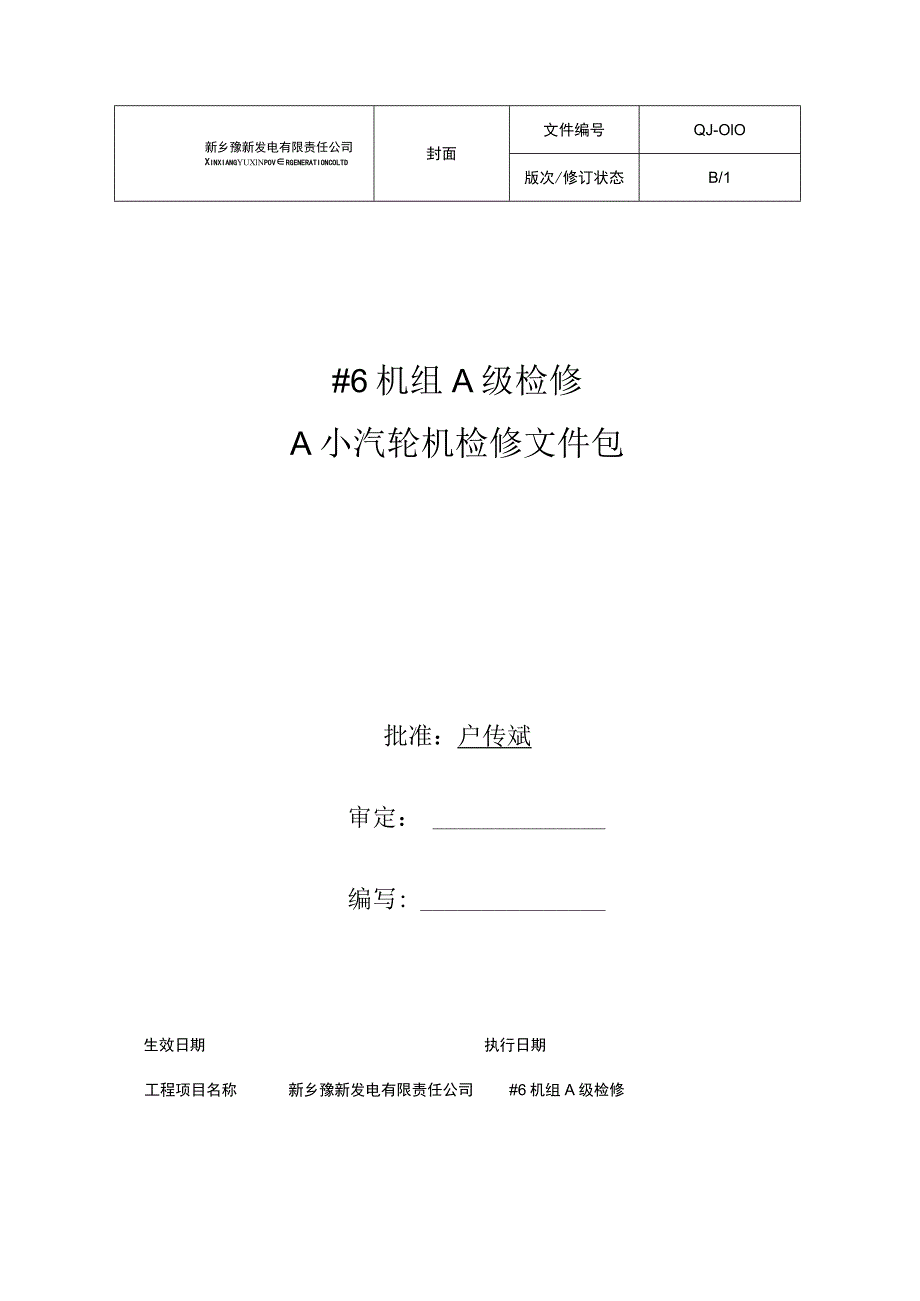

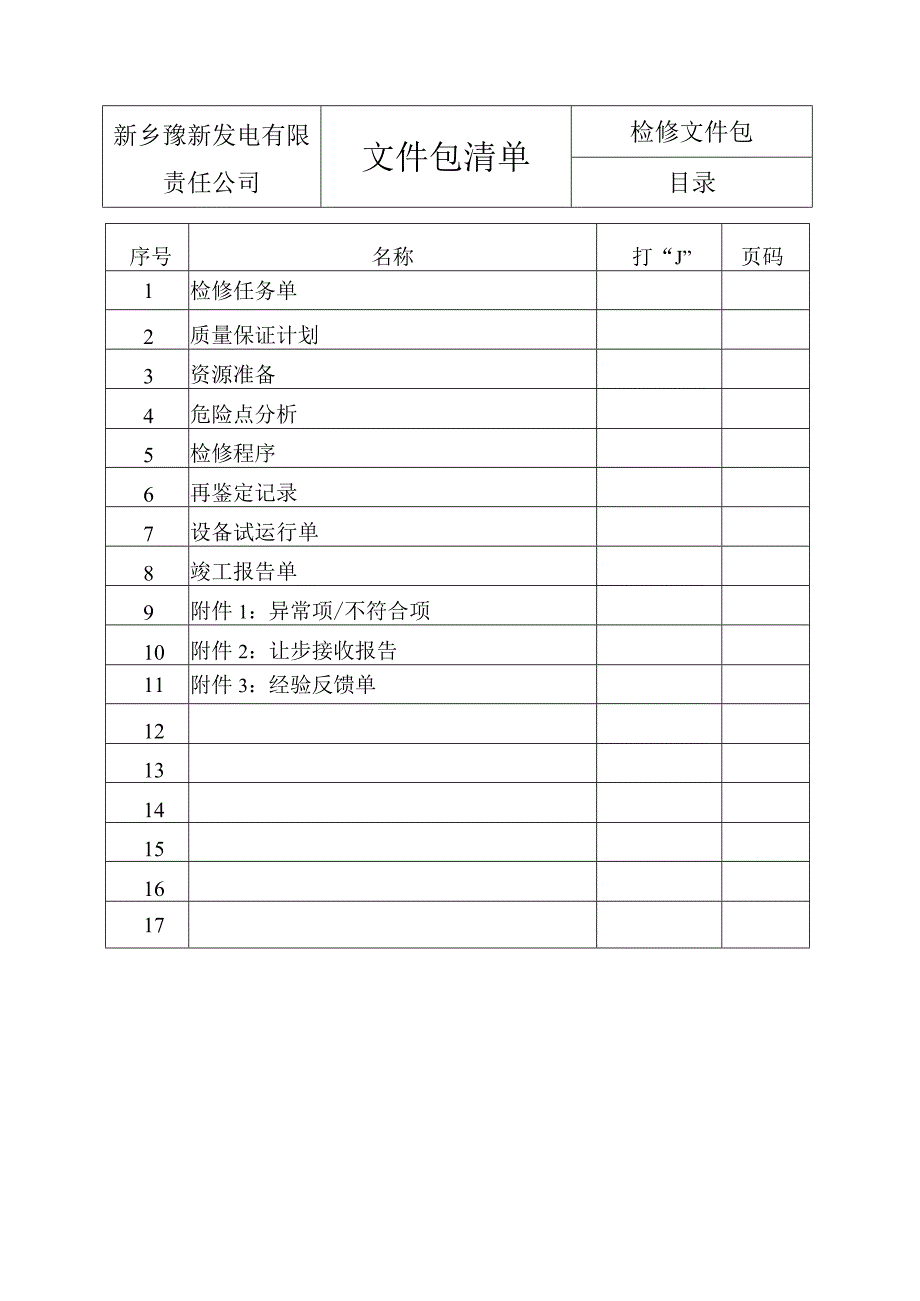

1、新乡豫新发电有限责任公司XinxiangYUXlNpovrgenerationcoltd封面文件编号QJ-OlO版次/修订状态B/1#6机组A级检修A小汽轮机检修文件包批准：户传斌审定：编写:生效日期执行日期工程项目名称新乡豫新发电有限责任公司#6机组A级检修新乡豫新发电有限责任公司文件包清单检修文件包目录序号名称打“J”页码1检修任务单2质量保证计划3资源准备4危险点分析5检修程序6再鉴定记录7设备试运行单8竣工报告单9附件1：异常项/不符合项10附件2：让步接收报告11附件3：经验反馈单121314151617新乡豫新发电有限责任公司检修任务单检修文件包第3页共28页项目名称#6机组A级检

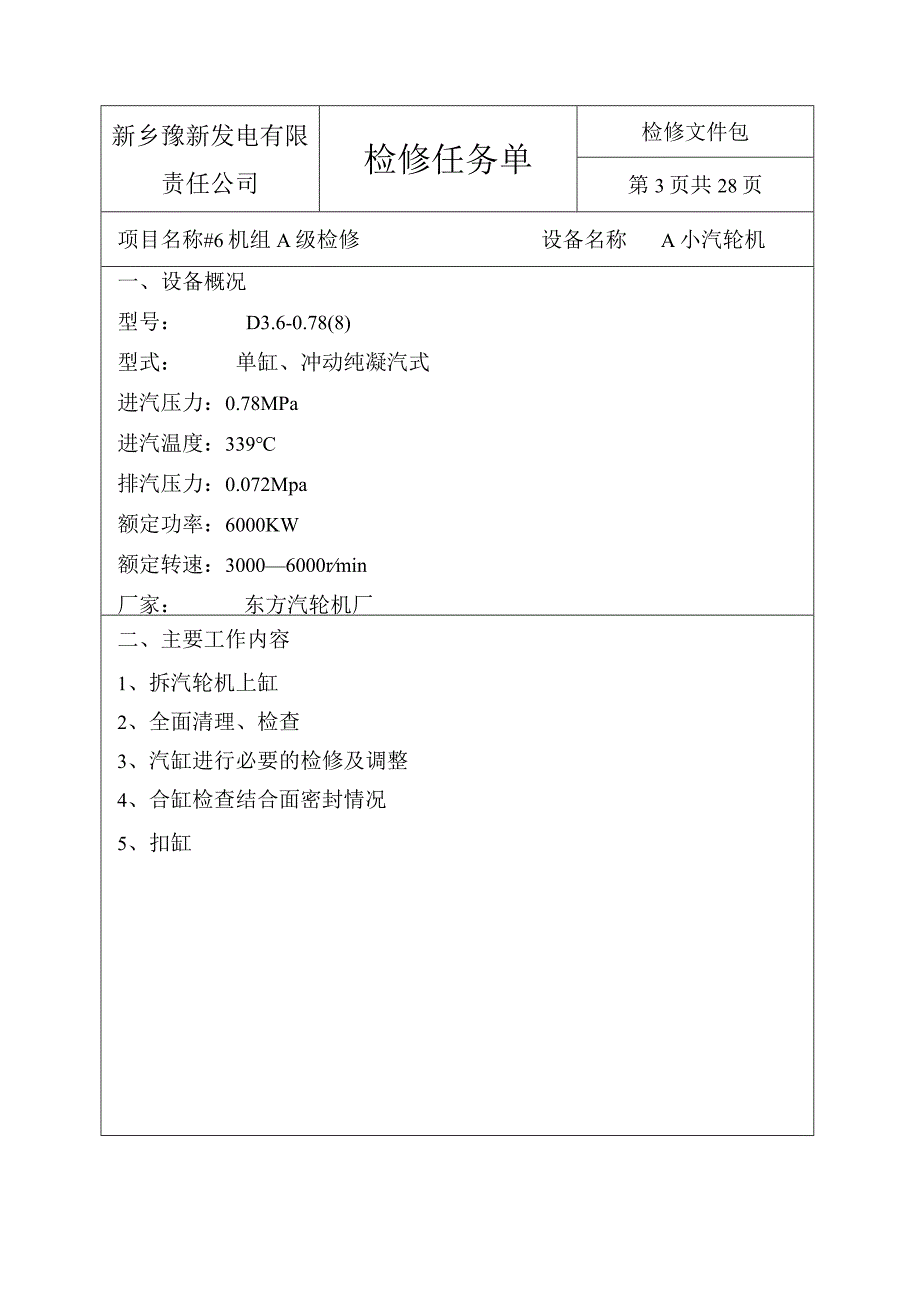

2、修设备名称A小汽轮机一、设备概况型号：D3.6-0.78(8)型式：单缸、冲动纯凝汽式进汽压力：0.78MPa进汽温度：339排汽压力：0.072Mpa额定功率：6000KW额定转速：30006000rmin厂家：东方汽轮机厂二、主要工作内容1、拆汽轮机上缸2、全面清理、检查3、汽缸进行必要的检修及调整4、合缸检查结合面密封情况5、扣缸新乡豫新发电检修任务单检修文件包有限责任公司第2页共28页项目名称#6机组A级检修设备名称A小汽轮机三、修前缺陷情况运行正常无缺陷，小汽机热耗高。四、修后达到的效果1、各瓦振动振0.03mm2、汽封无漏汽现象3、泵出力达到设计值4、检修记录完整、详细计划开工时间

3、年月日计划竣工时间年月日计划检修工日计划其它工日计划总工日检修单位检修单位负责人日期年月日工作负责人日期年月日工作人员新乡豫新发电质量保证计划检修文件包有限责任公司第5页共28页设备名称A小汽轮机序号项目名称控制点签名和日期监理日期业主日期1对轮拆卸Wl1隔板、汽封清理、检查Hl2轴承、轴径、推力瓦块检查H23隔板、汽封压间隙、调整H34扣大盖H45装复，前后轴承H56789101112新乡豫新发电有限责任公司资源准备检修文件包第4页共28页一、先决条件工作票：YN动火票：YN脚手架：Y口N拆除保温：YN吊车使用：N其它说明：二、工器具准备（专用工具、仪器仪表）序号名称规格单位数量备注1活扳手

4、6-15把各12螺丝刀6-12把各13梅花扳手12件套14重力套筒扳手套15套筒扳手套16大锤10磅把17手电筒把18塞尺150mm把19平面刮刀把110铜棒把411手锤1磅把112铿刀平、圆把各213刮刀把314外径千分尺75-100mm把115外径千分尺0-25mm把1新乡豫新发电有限责任公司资源准备检修文件包第7页共28页三、备品、备件准备序号规格单位数量备注1234567891011121314四、相关图纸序号图纸名称图号保存地点备注23新乡豫新发电有限责任公司资源准备检修文件包第6页共28页五、材）料准备序号名称规格单位数量备注1布头Kg22毛刷2寸把33密封胶609管24煤油L20

5、5砂布120#张506润滑油Kg27水砂布400#张208白布米59铝板块1510汽缸密封脂桶1111213141516六、人员准备序号工种数量（人）备注23新乡豫新发电 有限责任公司危险点分析检修文件包第7页共28页一、风险分析1、在盘动转子、起吊重物时易发生人身伤害。2、吊运物件易发生设备损坏。3、使用电器工具易发生人身触电。4、配合吊车作业易发生起重伤害。5、使用大锤等工具易发生物体打击事故。二、预防措施1、拆装轴承必须严格执行电业安全工作规程第308条。2、手锤、大锤必须安装十分牢固，没有楔栓固定的不准使用。3、只允许在一个负责人的指挥下，进行吊大盖工作。4、使用专用的起吊工具，起吊前

6、检查悬吊情况及捆绑过程，认为可靠后方准试行起吊，起吊重物稍一离地，就须再检查悬吊及捆绑情况认为可靠后方准继续起吊。起吊过程中如发现绳扣捆绑不良或吊物有倾倒危险,应立即停止起吊。5、检查大盖的起吊是否均衡，以及在整个起吊时间内禁止工作人员将头部或手伸入汽缸法兰结合面之间。6、盖上汽缸前，须经由各级QC人员检查确实无人、工具和其它物件遗留在汽缸或凝汽器内。7、使用合格的电动工器具，使用前必须进行检查确认无缺陷方可使用。审核工作负责人新乡豫新发电有限责任公司检修程序检修文件包第8页共28页一、作业项目进度计划解体、清理检查、测量回装开工A*结束新乡豫新发电有限责任公司检修程序检修文件包第9页共28页

7、二、施工程序解体清理、检查、测量调整动静：汽封间隙1r回装、T结束新乡豫新电有限责任公司检修程序检修文件包第12页共28页三、执行标准1 .电安生94228电业安全工作规程（热力和机械部分）。2 .新乡豫新发电有限责任公司汽轮机检修规程。四、检修步骤1开工口L1开工作票，工作负责人将工作工作票交运行操作。 1.2现场开工前，工作负责人会同运行人员检查工作票上安全措施已全部执行。2解体 2.1准备工作。口2.1.1拆卸部件的定置规定及标志已完善。 2.1.2现场保卫及消防实施完善。 2.1.3该作业的工作票已签出。 2.2拆卸汽轮机。口2.2.1拆化妆板，谨防碰坏设备。口2.2.2通知、确认上缸

8、保温已拆去，做到落手清。口2.2.3通知、确认外专业已拆去热工、电气接线,注意固定绑扎好线及线头，以免拆装过程中碰坏、拉断。口2.2.4拆下汽缸上的调门疏水、排气压力管、配汽机构油管接口等周围连接管道,做好保卫封口。 2.2.5吊出盘车装置。 2.2.6拆下汽缸中分面螺栓。口2.2.7拆后轴承盖螺栓及周围相关油管道、水管道、做好保卫封口。口2.2.8装好导杆,确认汽缸水平中分面所有螺栓、销钉已全部拆除，用专用起吊工具吊出上缸。新乡豫新发电有限责任公司检修程序检修文件包第13页共28页口2.2.9检查确认无汽封、隔板等脱落,汽缸吊离导杆时，要防止转动，专人指挥，一次完成，上缸吊起后放在指定的地方

9、并垫好。口2.2.10拆除靠背轮螺栓，螺栓打钢印做记号，卸下短轴，堆放整齐.过程见证点-Wl检修负责人监理维护部姓名日期姓名日期姓名日期口2.3清理、检查。口2.3.1翻出上缸（反置），吊出隔板，隔板定置好。2.3.2转子起吊前,应拆除前后轴瓦,并做好各轴承的测量工作。停工待检点-Hl检修负责人检修专业专工监理姓名日期姓名日期姓名日期维护部班组维护部专工生技部专工姓名日期姓名日期姓名日期2.3.3用专用吊架把转子抬起,测量调整汽转子为水平状态时,转子两边有人监护,把汽转子吊出放在专用的座架上。新乡豫新电有限责任公司检修程序检修文件包第12页共28页口2.3.4吊出下缸隔板，定置好，做好封口。口

10、2.3.5拆下端汽封块、环，拆下弹簧片，做好封口。口2.3.6清理汽缸平面、内壁,清除污垢及毛刺,结合面光滑无裂纹、麻坑、损伤。口2.3.7清理隔板汽封（包括端汽封）体、环、弹簧片，肉眼检查,无卷边、磨痕、缺损,边缘尖薄，用紫铜棒轻击无松动，弹簧片无裂纹、损伤，有弹性，汽封套结合面严密无漏气。口2.3.8用砂布打磨（或砂洗）静叶至金属光泽。口2.3.9清理靠背轮螺栓、汽缸螺栓，无黑粉、铁锈等，螺纹无乱牙、缺及蠕伸，必要时螺纹研磨，靠背轮打光擦净，与螺母结合不松动。口2.3.10重点检查直角处，汽封齿无损伤，围带无磨损。口2.3.11盘车装置解体检查：大齿轮无显著磨损，工作面用油石打光。口2.3.12用砂布打磨（或砂洗）动叶至金属光泽,打磨（或砂洗）前通知化学对叶片结坛取样分析。口2.3.13前后轴承乌金检查应无脱落、硬点，并同时进行必要修刮。口2.3.14推力瓦块检查应无脱落、硬点。并进行必要修刮。推力石各推力块厚度测量。2.3.15汽缸联系螺栓检查。 2.3.16盘车摆线齿轮解体检查口2.3.17清理滑销系统。口2.3.18清理轴颈和推力盘表面光滑、无毛刺、无麻点、无横纹，推力盘平面瓢偏度0.02m11o新乡豫新电有限责任公司检修程序检修文件包第13页共28页停工待检点-H2检修负责人检修专业专工监理姓名日期姓名日期姓名日期维护部班组维护部专工生技部专工姓名日期姓名日期
