1、风电场项目集电线路施工技术方案1总体施工方案根据合同、图纸中的工程范围、施工进度等要求，特对本工程施工做出如下部署。1.1 总体开工顺序安排a.进入施工准备阶段，组织人员首先完成征地、树竹砍伐、复测工作，并做好施工图纸会审、施工许可证办理、施工组织设计编制及报批等，为工程开工创造必要的条件，并形成开工报告，报监理工程师审批。b.开工后，送出线路将按照基础、组塔、架线三大工序来全面组织施工。基础工程、铁塔工程完成后，申请中间阶段监督检查验收，经过甲方或监理单位验收批准后，方可进入下道工序。（详见施工顺序），在全部工程结束后，申请竣工验收。c.竣工验收后，我们将根据合同要求及我公司承诺，做好移交前

2、的成品保护工作及质保期的质量保证工作。施工程序:质保期阶段d.注：每一阶段都必须注：每一阶段都必须完成规定的工作内容，并为下一阶段工作创造条件。1.2 主要施工工序安排集电线路施工场风工序流向：1.3 主要工期安排：里程碑计划具体施工日期以业主通知为准，并结合现机基础完成情况制定里程碑计划。1.4 施工方法与施工机械选择结合本公司成熟的施工经验、技术和现有机具设备条件，各工序采用的施工方法及选用的主要施工机械如下所述。a.线路复测序号施工项目施工方法施工机械选择1路径测量采用全站仪进行测量。全站仪GPS2危险点及风偏3交叉跨越物用经纬仪和塔尺按三角高程测量的方法进行综合测量。经纬仪b.土石方及

3、基础施工序号施工项目施工方法主要机具选择1土方开挖基坑以人工开挖为主，机器开挖为辅基坑回填采用人工回填分层夯实或机械分层夯实。2弃土堆放按现场条件选择堆放位置，生熟土分开堆放。3模板采用木制模板，在现场根据基础型式装配。4地脚螺栓找正利用专用固定支架在立柱模板顶端固定的方法调整地脚螺栓的根开、对角线，达到设计要求尺寸。井字型固定支架5混凝土浇制配备小型可拆卸式搅拌机，混凝土施工采用现场机械搅拌、机械振捣的施工方法。搅拌机机械振捣器6回填土人工回填，机械夯实。回填时先回填生土，后回填熟土。特殊塔位回填按设计要求进行回填。打夯机C.接地及铁塔组立施工序号施工项目施工方法主要机具选择1接地施工采用机

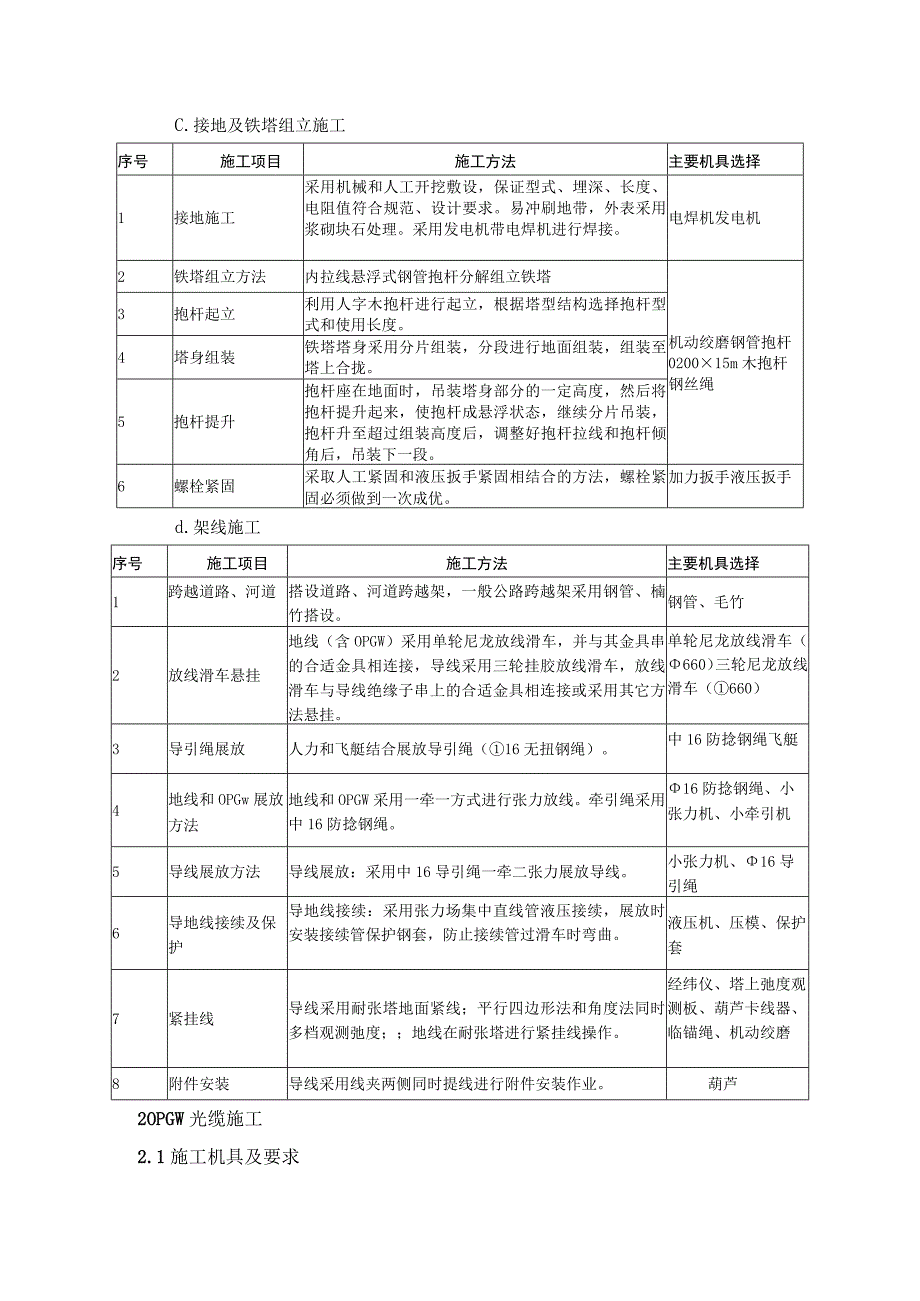

4、械和人工开挖敷设，保证型式、埋深、长度、电阻值符合规范、设计要求。易冲刷地带，外表采用浆砌块石处理。采用发电机带电焊机进行焊接。电焊机发电机2铁塔组立方法内拉线悬浮式钢管抱杆分解组立铁塔机动绞磨钢管抱杆020015m木抱杆钢丝绳3抱杆起立利用人字木抱杆进行起立，根据塔型结构选择抱杆型式和使用长度。4塔身组装铁塔塔身采用分片组装，分段进行地面组装，组装至塔上合拢。5抱杆提升抱杆座在地面时，吊装塔身部分的一定高度，然后将抱杆提升起来，使抱杆成悬浮状态，继续分片吊装，抱杆升至超过组装高度后，调整好抱杆拉线和抱杆倾角后，吊装下一段。6螺栓紧固采取人工紧固和液压扳手紧固相结合的方法，螺栓紧固必须做到一次

5、成优。加力扳手液压扳手d.架线施工序号施工项目施工方法主要机具选择1跨越道路、河道搭设道路、河道跨越架，一般公路跨越架采用钢管、楠竹搭设。钢管、毛竹2放线滑车悬挂地线（含OPGW）采用单轮尼龙放线滑车，并与其金具串的合适金具相连接，导线采用三轮挂胶放线滑车，放线滑车与导线绝缘子串上的合适金具相连接或采用其它方法悬挂。单轮尼龙放线滑车（660）三轮尼龙放线滑车（660）3导引绳展放人力和飞艇结合展放导引绳（16无扭钢绳）。中16防捻钢绳飞艇4地线和OPGw展放方法地线和OPGW采用一牵一方式进行张力放线。牵引绳采用中16防捻钢绳。16防捻钢绳、小张力机、小牵引机5导线展放方法导线展放：采用中16

6、导引绳一牵二张力展放导线。小张力机、16导引绳6导地线接续及保护导地线接续：采用张力场集中直线管液压接续，展放时安装接续管保护钢套，防止接续管过滑车时弯曲。液压机、压模、保护套7紧挂线导线采用耐张塔地面紧线；平行四边形法和角度法同时多档观测弛度；地线在耐张塔进行紧挂线操作。经纬仪、塔上弛度观测板、葫芦卡线器、临锚绳、机动绞磨8附件安装导线采用线夹两侧同时提线进行附件安装作业。葫芦2OPGW光缆施工2.1施工机具及要求a.牵引机：带张力控制为佳，应采用机械牵引，牵引机的牵引力不小于IOkN,尾部通过双钩与两根钻桩固定。b.张力机：应轻便、易操作，能控制张力，有自动刹车装置，张力不小于IOkN,尾

7、部通过双钩与两根钻桩固定。c.牵引绳：采用专用绝缘绳作为牵引绳，牵引绳的许用拉力须与ADSS光缆的展放张力相配合。现场应配备带电工具烘干设施;做好带电工具防潮防湿工作，确保绝缘性能良好,保证电网安全和人身安全。带电施工的绝缘绳宜使用芳纶绳；绝缘绳在带电作业前必须用绝缘摇表检测其绝缘性能，合格后方可使用；绝缘绳在使用中应尽量做到防水防尘；平时绝缘绳的保管应注意防潮。d.3t旋转连接器及3t抗弯连接器，旋转连接器及抗弯连接器与牵引绳相连部位用绝缘胶布缠绕，以便顺利通过滑车及跨越物。e.网套连接器:用光缆本身的纺轮纱编织成网套连接器，编织后要作拉力实验，其外层用绝缘胶布缠绕至光缆外层的绝缘层，以防进

8、水及磨损。f.根据施工经验现场不使用防扭鞭。g.放线滑车：一般直线塔用单轮大滑车。转角塔用双柄尼龙滑车和单轮小滑车，与牵张机相临的第1基塔用双滑车。放线滑车直通过小吊绳挂在固定金具上。h.卡线器：用耐张金具，但使用次数不超过2次。2.2施工准备及方案a.OPGW光缆的运输与存放1） OPGW光缆到货后，须组织专业人员进行单盘测试，确认符合设计及有关标准的要求后，方可投入使用。2）缆盘应用吊车装卸，不宜人工装卸，并应做到轻起轻放。3）运输时，须稳妥固定，保证缆盘在运输中不会滚动和随意震动。4）应选择平整、坚实的地面存放缆盘，如场地受限制时，须将场地整平,并在缆盘的前后塞上木块或砖块（注意不要抵碰

9、OPGW光缆），防止缆盘滚动。5）缆盘存放时应铺盖雨布防雨，并注意不要随意拆开OPGW光缆端头的护套。b.放线通道处理1）通道内影响展放的树木应砍除；凡属设计要求需拆迁、改建的房屋、电力线及通讯线等，如影响放线应提前处理完毕。特殊跨越处，如电力线、通航河流、公路、铁路等由现场技术人员踏勘，决定施工方案，施工队按方案施工。2）按相关的跨越架搭设施工措施要求将跨越架搭设完毕。3）牵、张设备、大型车辆通过的道路、桥梁在施工前必须实地勘察，必要时预以修整和加固。c.牵、张场的选择与布置1）张力场一般选择宽约IOm,长约20m的平整场地，并应能方便张力机、缆盘等材料与设备的放置与搬运。2）张力机与线轴之

10、间的距离S=IOmo3）张力机到第一基铁塔的距离L须大于2倍挂点高。4）牵引场可以参照张力场的条件进行选择。5）牵张场光缆尽量不进滑车。如果地形限制，需使光缆进滑车的包络角不能超过30。6）张力场与牵引场的平面布置示意图如图所示：牵、张场总体布置宜紧凑，以减少青苗损失。牵引机卷扬轮、张力机导向轮、OPGW光缆线轴架与牵引绳及牵引绳卷筒的受力方向均必须与其轴线垂直，并应避免OPGW光缆在导向轮上改变方向。d.牵引绳展放1） 按牵引绳盘长分段布线、展放，然后用3t旋转连接器连接，销钉须拧紧；两牵引绳端头连接必须有专人负责；展放完毕后，应顺线检查所有牵引绳连接是否良好。2） 牵引绳不得互相混绞，展放

11、时发现有断股、严重腐蚀等损伤现象，必须立即割断，被割端头重新插套。3） 牵引绳沿地展放，不得出现被树木、树根及其他障碍物卡挂现象，防止牵引绳在受力升空时后被卡伤、卡断或对OPGW光缆产生冲击荷载。4） 每次使用牵引绳连接器前都要检查有无断股、变形、受潮，不合格的严禁使用。5） 展放完毕后，信号员应及时向张力场放线组的工作负责人介绍各档余绳情况，余绳较多的档内，牵引时应派专人看守。e.展放施工前的检查及要求1）检查跨越架的位置、宽度、高度、结构牢固程度和整体稳定程度。2）检查牵、张场的布置和机械锚固情况。3）检查各岗位工作人员是否全部到位，通讯是否畅通，沿线是否有故障。4）牵、张机机体接地。5）

12、凡技术部门确定会发生上扬的塔位，须在牵引绳带张力后安装压线滑车。6）牵、张机试车运行要正常，刹车、保险装置要可靠；线轴架的水平轴要呈水平状态。7）放线前要去除缆盘上在展放过程中可能碰到OPGW光缆的钉子。2.3光缆跨越施工a.施工时附着线路一般应进行停电，不能停电施工的线路必须做出相应的安全保隙措施。施工时应严格保证带电作业时人员及工具、材料与带电导线之间的距离及活动范围。b.工程跨越铁路、公路需搭设跨越架；跨越35kV及以下电力线，可采取使用绝缘绳打吊架等必要措施进行带电跨越，但要注意保护被跨线路线间的安全距离，可以用绝缘绳固定其两边线，以防线间短路。跨越IlOkV及以上电力线，应尽量采取对

13、被跨线路停电跨越，若被跨线路不能停电，则应对光缆附着线路停电，利用其引渡绝缘绳进行跨越。c.利用导线或接地地线跨越施工方法：在光缆展放过程中，一名带电工穿静电屏蔽服上至杆塔导线或地线处，将绝缘滑车安装至导线或地线上。通过干燥的绝缘绳与放线滑车相连，用干燥的绝缘绳控制绝缘滑车的位置.将绝缘滑车拉至被跨越物边，通过牵引绳和前进方向杆塔的放缆轮相连。在牵引绳升空时，立即将放缆轮升空，地面人员要注意此时牵引绳不应与被跨越物相触。在放完该区段后，将绝缘滑车拉至杆塔处并将其摘除。该方法可随意控制对交叉跨越物的高低及远近，穿放导引绳较为方便。在该方法的使用中，应注意是在两导线中间，应使用绝缘绳，两条控制绳尽

14、量控制放缆轮左右摇摆。d.安全距离：1）在展放过程中，应控制放缆轮对带电导线的最小安全距离:电压等级（kV）安全距离（In）电压等级（kV）安全距离（m）10及以下0.71101.5351.02203.02）ADSS光缆对地面及交叉跨越的最低高度如下:被跨越物安全距离被跨越物安全距离对居民区（村庄）6m对通讯线交叉距离Im对铁路7.5m对房屋垂直距离2.5m对公路6me.安全注意事项；1）施工人员进入施工现场必须带安全帽。2）在地线上挂绝缘滑车的人员必须穿良好的静电屏蔽服并检查静电屏蔽服各部件是否良好连接。3）利用架空地线充当承力索，在索道跨越施工前,应对充当承力索的架空地线做全面检查，该地线

15、不得有断股、假焊和表面有严重损伤现象。4）展放用挂钩、滑车在使用前应全面检查，查是否有挂钩保险失灵；滑车变形、损伤转动不灵活等现象。5）施工中选用的所有绝缘绳，使用前必须保持干燥。6）凡新加工、购置、翻修的各种绝缘工具、绳，都必须进行机械强度和电气性能实验。其电气性能实验必须在机械性能实验后进行。7）对于不停电线路跨越，遇雷电、雨、雪、霜、雾，或5级以上大风时,应停止工作。8）临近带电体作业时，上下传递物体必须使用绝缘绳，作业全过程应设专人监护。9）参加不停电线路施工人员，应熟悉施工工器具使用方法、使用范围及额定负荷，不得使用不合格的工器具。10）未尽事项请参照安规等执行。2.4光缆展放a.展放前的准备1）牵引绳的绳头在牵引机的卷筒上按要求的
