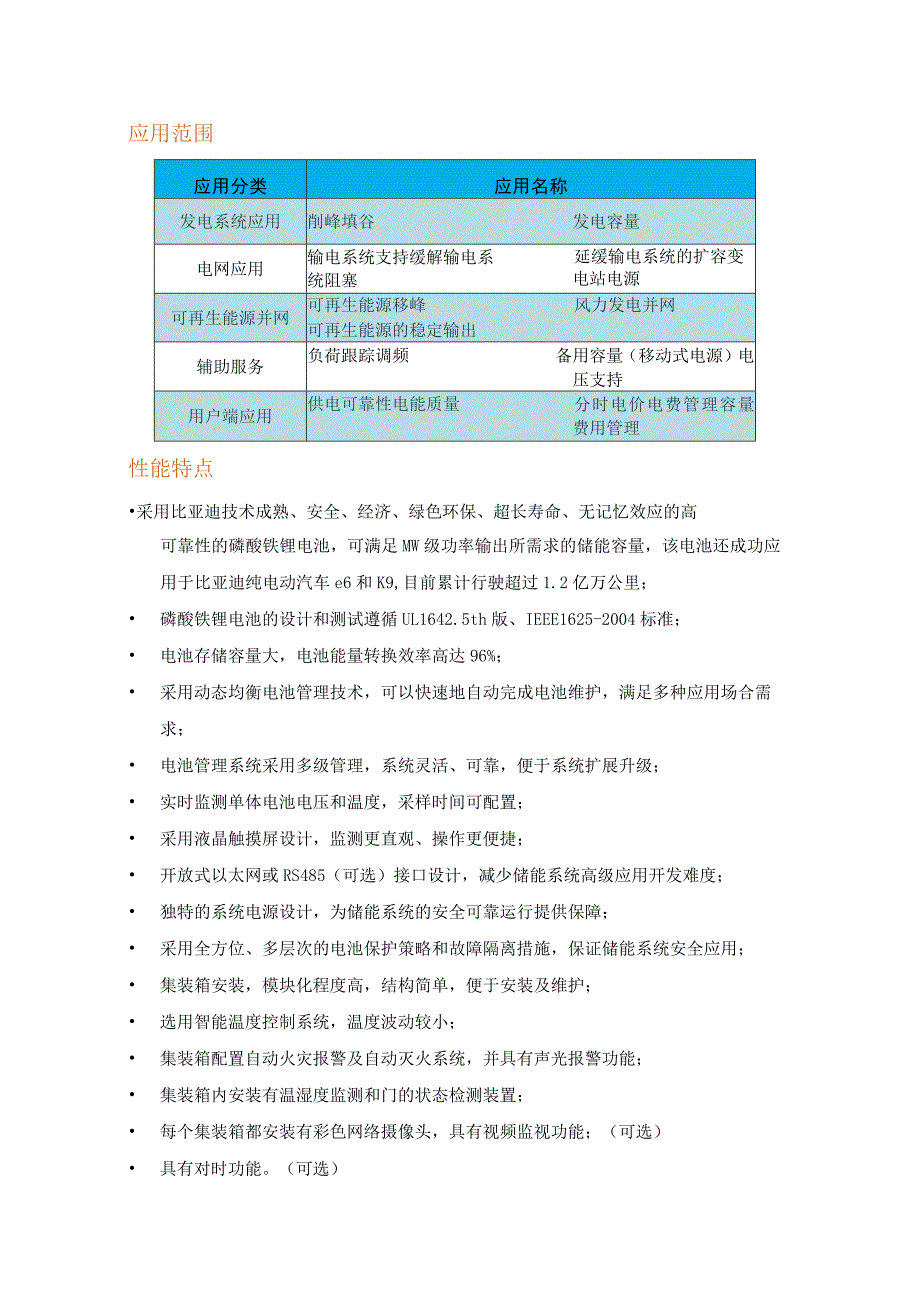

1、500kW1MWh集装箱式储能系统规格书应用范围应用分类应用名称发电系统应用削峰填谷发电容量电网应用输电系统支持缓解输电系统阻塞延缓输电系统的扩容变电站电源可再生能源并网可再生能源移峰可再生能源的稳定输出风力发电并网辅助服务负荷跟踪调频备用容量（移动式电源）电压支持用户端应用供电可靠性电能质量分时电价电费管理容量费用管理性能特点采用比亚迪技术成熟、安全、经济、绿色环保、超长寿命、无记忆效应的高可靠性的磷酸铁锂电池，可满足MW级功率输出所需求的储能容量，该电池还成功应用于比亚迪纯电动汽车e6和K9,目前累计行驶超过1.2亿万公里； 磷酸铁锂电池的设计和测试遵循UL1642.5th版、IEEE16

2、25-2004标准； 电池存储容量大，电池能量转换效率高达96%； 采用动态均衡电池管理技术，可以快速地自动完成电池维护，满足多种应用场合需求； 电池管理系统采用多级管理，系统灵活、可靠，便于系统扩展升级； 实时监测单体电池电压和温度，采样时间可配置； 采用液晶触摸屏设计，监测更直观、操作更便捷； 开放式以太网或RS485（可选）接口设计，减少储能系统高级应用开发难度； 独特的系统电源设计，为储能系统的安全可靠运行提供保障； 采用全方位、多层次的电池保护策略和故障隔离措施，保证储能系统安全应用； 集装箱安装，模块化程度高，结构简单，便于安装及维护； 选用智能温度控制系统，温度波动较小； 集装箱

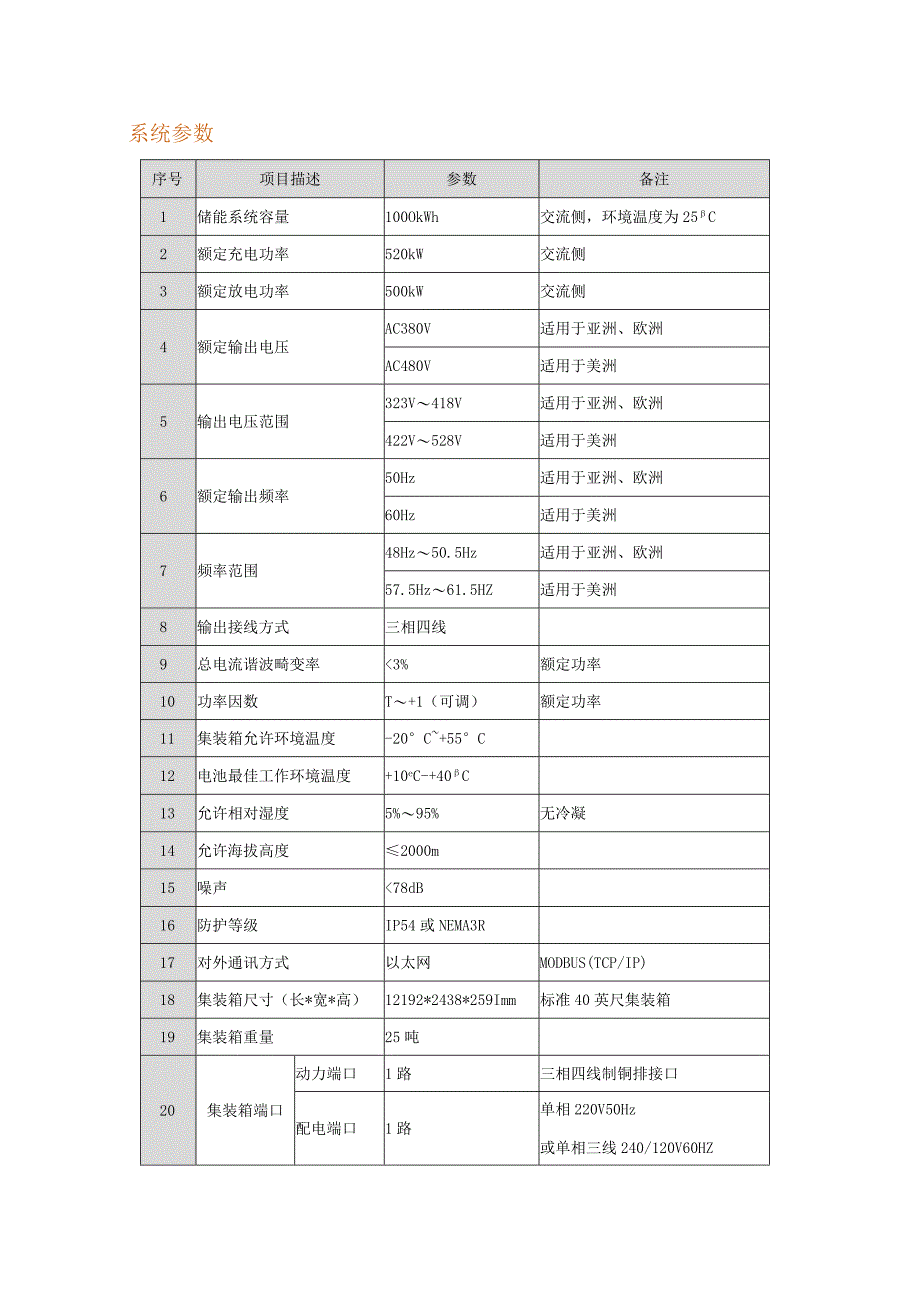

3、配置自动火灾报警及自动灭火系统，并具有声光报警功能； 集装箱内安装有温湿度监测和门的状态检测装置； 每个集装箱都安装有彩色网络摄像头，具有视频监视功能；（可选） 具有对时功能。（可选）系统参数序号项目描述参数备注1储能系统容量100OkWh交流侧，环境温度为25C2额定充电功率520kW交流侧3额定放电功率500kW交流侧4额定输出电压AC380V适用于亚洲、欧洲AC480V适用于美洲5输出电压范围323V418V适用于亚洲、欧洲422V528V适用于美洲6额定输出频率50Hz适用于亚洲、欧洲60Hz适用于美洲7频率范围48Hz50.5Hz适用于亚洲、欧洲57.5Hz61.5HZ适用于美洲8输

4、出接线方式三相四线9总电流谐波畸变率3%额定功率10功率因数T+1（可调）额定功率11集装箱允许环境温度-20C+55C12电池最佳工作环境温度+10eC-+40C13允许相对湿度5%95%无冷凝14允许海拔高度2000m15噪声78dB16防护等级IP54或NEMA3R17对外通讯方式以太网MODBUS(TCP/IP)18集装箱尺寸（长*宽*高）12192*2438*259Imm标准40英尺集装箱19集装箱重量25吨20集装箱端口动力端口1路三相四线制铜排接口配电端口1路单相220V50Hz或单相三线240/120V60HZ序号项目描述参数备注通讯端口1路以太网(MODBUS(TCP/IP)

5、接地端口1路备注：以上参数为我司标准配置技术参数，部分参数可根据不同客户项目需求进行调整。系统接入拓扑安装接地网通信线路交流动力线路配电线路接地线路500kW-100OkWh集装箱储能系统系统电气拓扑结构500kW-lOOOkWh储能集装箱Battery String 1 BatteryString 2 BUtcry String 3 Bnttcry String 4 Battery String 5 Battery Strine 6Battery 1 J Battery -Buttery 1 JBiittery 3 Battery 28) ttery 281Battery 1Baltery

6、Ballery 28,tery 280Biitlery 1Battery 2- Iery 28,卜50OkW PCS480/380VAC380V,50HZ(Battery 1 ) Battery - (Battery 280)单串电池拓扑结构电池管理系统拓扑结构电池组由比亚迪自主研发的电池管理系统（BMS）控制管理，其拓扑结构如下图所示。电池管理系统能够实现以下功能，确保系统正常、稳定、可靠的运行。a）电池状态监视；b）运行控制；c）事件记录存储功能；d）绝缘监测；e）动态均衡管理；f）保护报警；g）通讯。BMUlPCSIMD备注：BMU-电池管理单元，BECU-电池管理系统控制单元,BSMU

7、-电池管理系统堆电池管理单元。系统通讯拓扑结构?陈案一H期.系统控制器500kW-IOOOkWh集装箱备注：BMU电池管理单元，BECU电池管理系统控制单元，BSMU电池管理系统堆电池管理单元。系统集装箱布局效果工作门维修门工作门WorkdoorWorkdoor:Workdoor系统集装箱布局3D效果系统对外电缆型号推荐电缆推荐截面备注系统输出动力电缆185mm2单芯电缆，每相2根，N线一根，共7根配电电缆IOmmj双芯电缆，1根系统对外通讯超五类屏蔽双绞线1根接地电缆150un2黄绿色多股铜线1根注：以上电缆选型仅供参考，推荐客户方选择阻燃电缆，实际选型需根据客户方实际电缆敷设情况进行调整。
