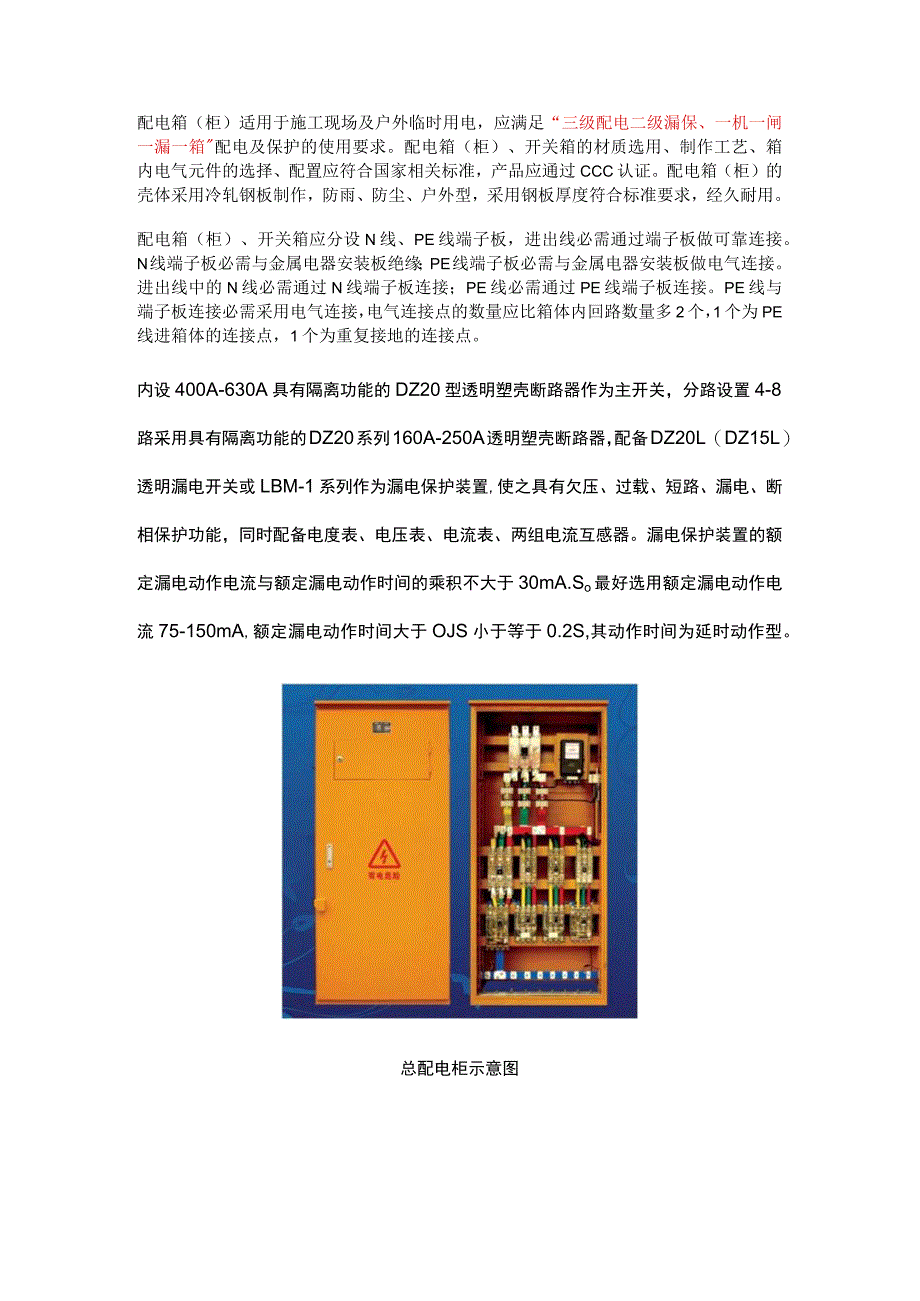

1、配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电二级漏保、一机一闸一漏一箱配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，产品应通过CCC认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合标准要求，经久耐用。配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必需通过端子板做可靠连接。N线端子板必需与金属电器安装板绝缘；PE线端子板必需与金属电器安装板做电气连接。进出线中的N线必需通过N线端子板连接；PE线必需通过PE线端子板连接。PE线与端子板连接必需采用电气连接，电气连接点的数量应比箱体内回路

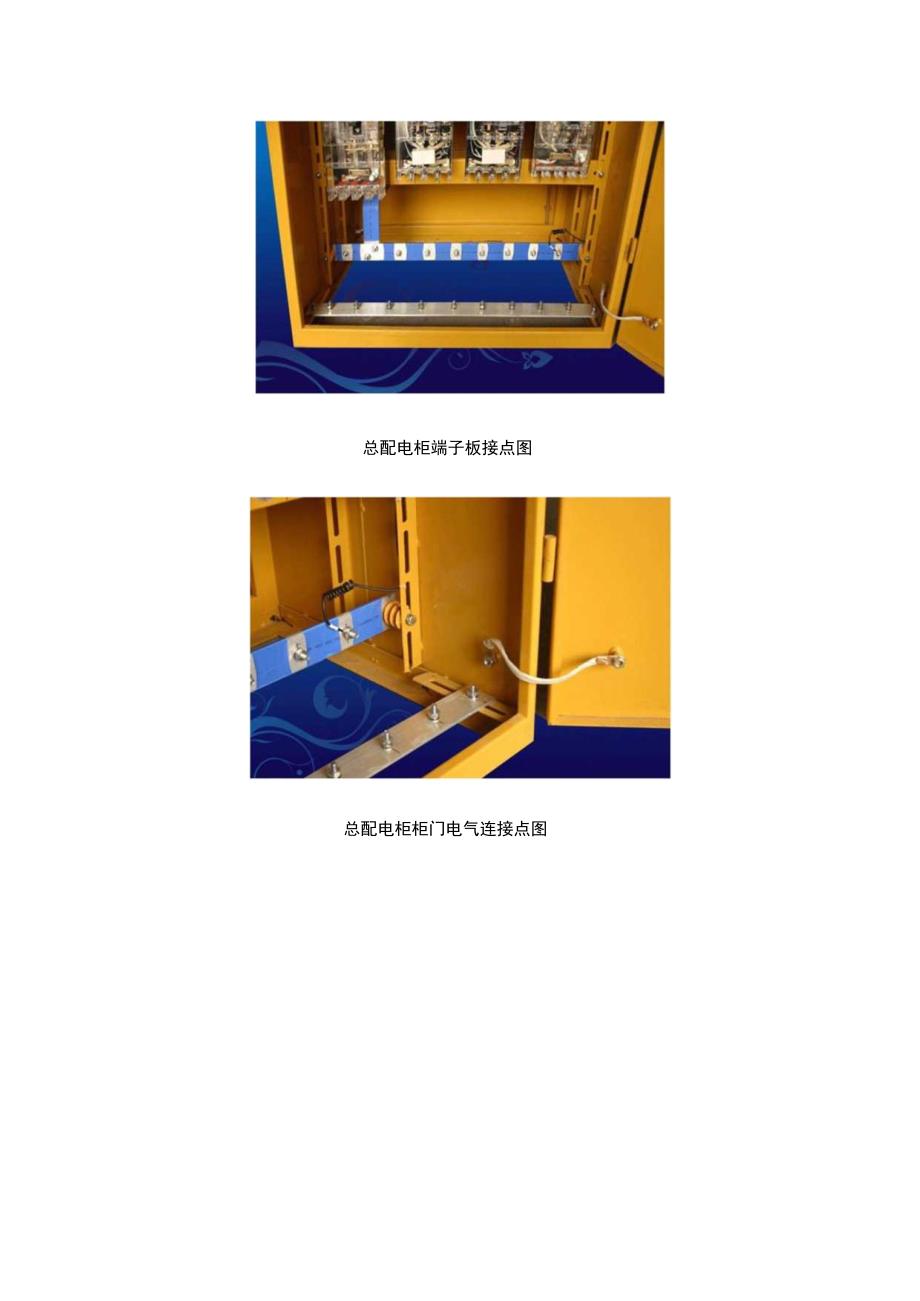

2、数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.So最好选用额定漏电动作电流75-150mA,额定漏电动作时间大于OJS小于等于0.2S,其动作时间为延时动作型。总配电柜示意图总配电柜端子板接点

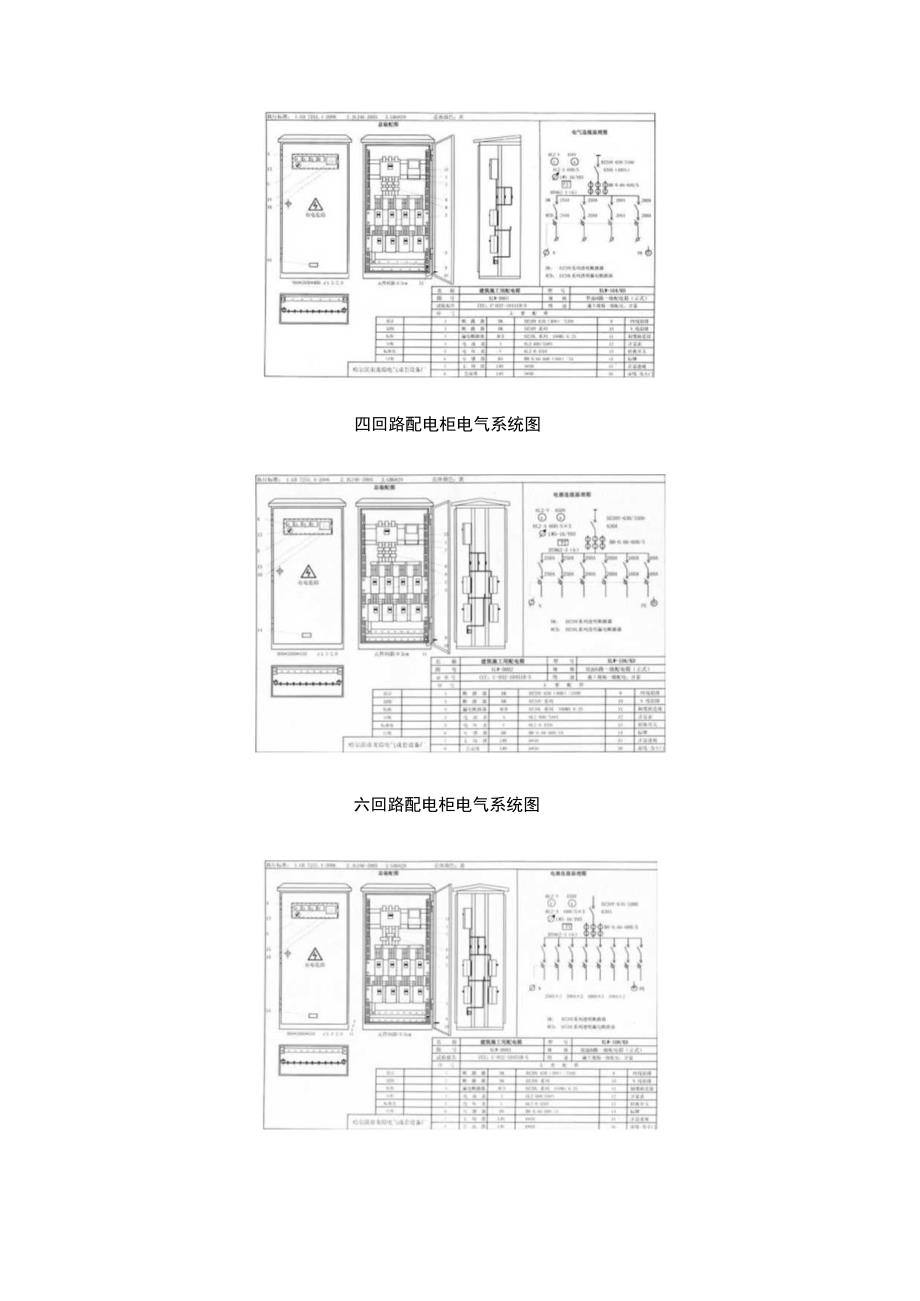

3、图总配电柜柜门电气连接点图四回路配电柜电气系统图六回路配电柜电气系统图八回路配电柜电气系统图含照明回路分派电箱（动力回路与照明回路分路配电）内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或KDM-I型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-I透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。分派电箱示意图分派电箱N线端子板接点图分派电箱PE线端子板接点图分派电箱电气系统图含塔吊回路分派电箱示意图（端子板接点及电气连接点图同上）含塔吊回路分派电箱系统图不含照明回

4、路分派电箱6-8回路分派电箱示意图6回路分派电箱含塔吊回路（端子板接点及电气连接点图同上）8回路分派电箱系统图6回路含塔吊回路分派电箱系统图地泵等大型设备动力开关箱内设KDM1或DZ20（160A以上380V）系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排为地泵等大型设备开关箱示意图地泵等大型设备电气系统图塔式起重机等设备动力开关箱内设KDM1或DZ20（160A以上380V）系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排为塔式起重机等设备动力开关箱示意图塔式起重机等动力设备开关

5、箱系统图3.0KW以下用电设备开关箱内设DZ20(20-40Ax380V)或SE,KDMI系列透明塑壳断路器作为控制开关,配置DZ15LE(20-40A)或LBM1系列透明漏电断路器，PE线端子排为4个40A以下动力开关箱示意图动力开关箱端子接点及电气接点连接图40A以下设备用电开关箱电气系统图5.5KW以上用电设备开关箱根据所控制设备额定容量选择控制开关及漏电断路器。控制开关为DZ20(SE或KDMl)系列透明塑壳断路器，漏电断路器为DZ15L系列透明系列漏电断路器；PE线接线螺栓为3个。5.5KW以上设备开关箱示意图5.5KW以上设备开关箱电气系统图照明开关箱内设KDMl-T/2(20-4

6、OA)断路器，配置DZ15L20-40/290漏电断路器，PE线螺栓为3个。照明开关箱示意图照明开关箱电气系统图注：开关箱中漏电断路器必需选择额定漏电动作电流不大于30mA,额定漏电动作时间不大于0.1S,电流速断、电磁式电动机保用产品。总配电箱中漏电断路器应选用配电保护用产品。（一）配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m,双列面对面布置不小于2m。（二）配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于08m,双列背对背布置不小于1.5m,个别地点有建筑物结构凸出的地方，则此点通道宽度可减少0.2m。（三）配电柜侧面的维护通道宽度不小于1m。（四）配电室的棚顶

7、与地面的距离不低于3m。（一）固定式配电箱、开关箱箱体中心点与地面垂直距离L41.6m0移动式箱体与地面垂直距离08L6m配电箱、开关箱应装设在稳固、稳定的支架上。（二）配电箱、开关箱在建筑物坠落半径或塔吊臂旋转半径内的必需做双层防护棚，并采取隔离措施。（一）施工现场操作电工必需经过按国家现行标准考核合格后,持证上岗工作。（二）各类用电人员必需通过相关安全教育培训和技术交底，把握安全用电基本知识和所用设备的性能，考核合格后方可上岗工作。（三）安装、巡检、维修或拆除临时用电设备和线路，必需由电工完成，并应有人监护。（四）临时用电组织设计规定：1）施工现场临时用电设备在5台及以上或设备总容量在50

8、kW及以上的，应编制用电组织设计；否则应制定安全用电和电气防火措施。2）装饰装修工程或其他特别施工阶段，应补充编制单项施工用电方案。（五）临时用电组织设计及变更必需由电气工程技术人员编制，相关部门审核，并经具有法人资格企业的技术负责人批准，经现场监理签认后实施。（六）临时用电工程必需经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。（七）临时用电工程定期检查应按分部、分项工程进行，对安全隐患必需及时处理，并应履行复杳验收手续。（八）室外220V灯具距地面不得低于3m,室内不得低于2.5mo施工现场临时用电安全技术规范JGJ46-2005的强制性条文：（一）施工现场临时用电工程电源中

9、性点直接接地的220/380V三相四线制低压电力系统，必需符合以下规定:采用三级配电系统;采用TN-S接零保护系统;采用二级漏电保护系统。（二）当采用专用变压器、TN-S接零保护供电系统的施工现场，电气设备的金属外壳必需与保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。（三）当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致，不得一部分设备做保护接零，另一部分设备做保护接地。（四）TNS系统中的保护零线除必需在配电室或总配电箱处做重复接地外，还必需在配电系统的中间处和末端处做重复接地。（五）配电柜应装设电源隔离开

10、关及短路、过载、漏电保护器。电源隔离开关分断时，应有明显可见的分断点。（六）配电箱的电器安装板上必需分设N线端子板和PE线端子板。N线端子板必需与金属电器安装板绝缘；PE线端子板必需与金属电器安装板做电气连接。（七）配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。（八）对混凝土搅拌机、钢筋加工机械、木工机械、盾构机械等设备进行清理、检查、维修时，必需将其开关箱分闸断电，浮现可见电源分断点，并关门上锁。（九）以下特别场所应使用安全特低电压照明器：D隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于2.5m等场所的照明，电源电压不应大于36V；2）潮湿和易触及带电体场所的照明，

11、电源电压不得大于24V；3）特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，电源电压不得大于12V。（十）照明变压器必需使用双绕组型安全隔离变压器，严禁使用自耦变压器。（十一）对夜间影响飞机或车辆通行的在建工程及机械设备,必需设置醒目的红色信号灯，其电源应设在施工现场总电源开关的前侧,并应设置外电线路中止供电时的应急自备电源。级配电二级漏保总体要求 施工现场配电系统应采用三级配电、二级漏电保护系统； 用电设备必需有各自专用的开关箱； 漏电保护器参数应匹配并灵敏可靠； 总配电箱与开关箱应安装漏电保护器分派电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例

12、2 .总配电箱设置箱体结构、箱内电器设置及使用应符合规范要求。配电箱、开关箱电器可靠、完好，进出线整齐。Ll L2 L3分配电箱分f电W分IE电箱分IE电班分配“设置要求：1、总配电箱以下可设若干分派电箱，分派电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分派电箱应设在用电设备或负荷相对集中的区域，分派电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不宜超过3mo2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.1s;使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA,额定漏电动作时间

13、不应大于0ls03、总配电箱中漏电保护器的额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1s,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mAso3 .分派电箱、开关箱设置箱体结构、箱内电器设置及使用应符合规范要求。配电箱、开关箱电器可靠、完好，进出线整齐。分配电箱示意图参考图例B.14.43+1.lL2L3开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.22.0mm,其中开关箱箱体钢板厚度不得小于1.2mm,配电箱箱体钢板厚度不得小于1.5mm,箱体表面应做防腐处理。2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘

14、护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头3、配电箱、开关箱外形结构应能防雨、防尘。4、配电箱、开关箱内的电器必需可靠、完好，严禁使用破损不合格的电器。5、总配电箱的电器具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。6、当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。当所设总漏电保护器同时具备短路过载漏电保护功能的漏电断路器时，可不设总断路器或总熔断器。7、当各分路设置分路漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。当分路所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设分路断路器或分路熔断器。8、熔断器应选用具有可靠灭弧分断功能的产品。9、总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。10、总配电箱应装设电压表、总电流表、电度表及其他需要的仪表。装设电流互感器时，其二次回路必需与保护零线有一个连接点，且严禁断开电路。11、分派电箱应装设总隔离开关、分路隔离开关以及总断路器、分路断路
