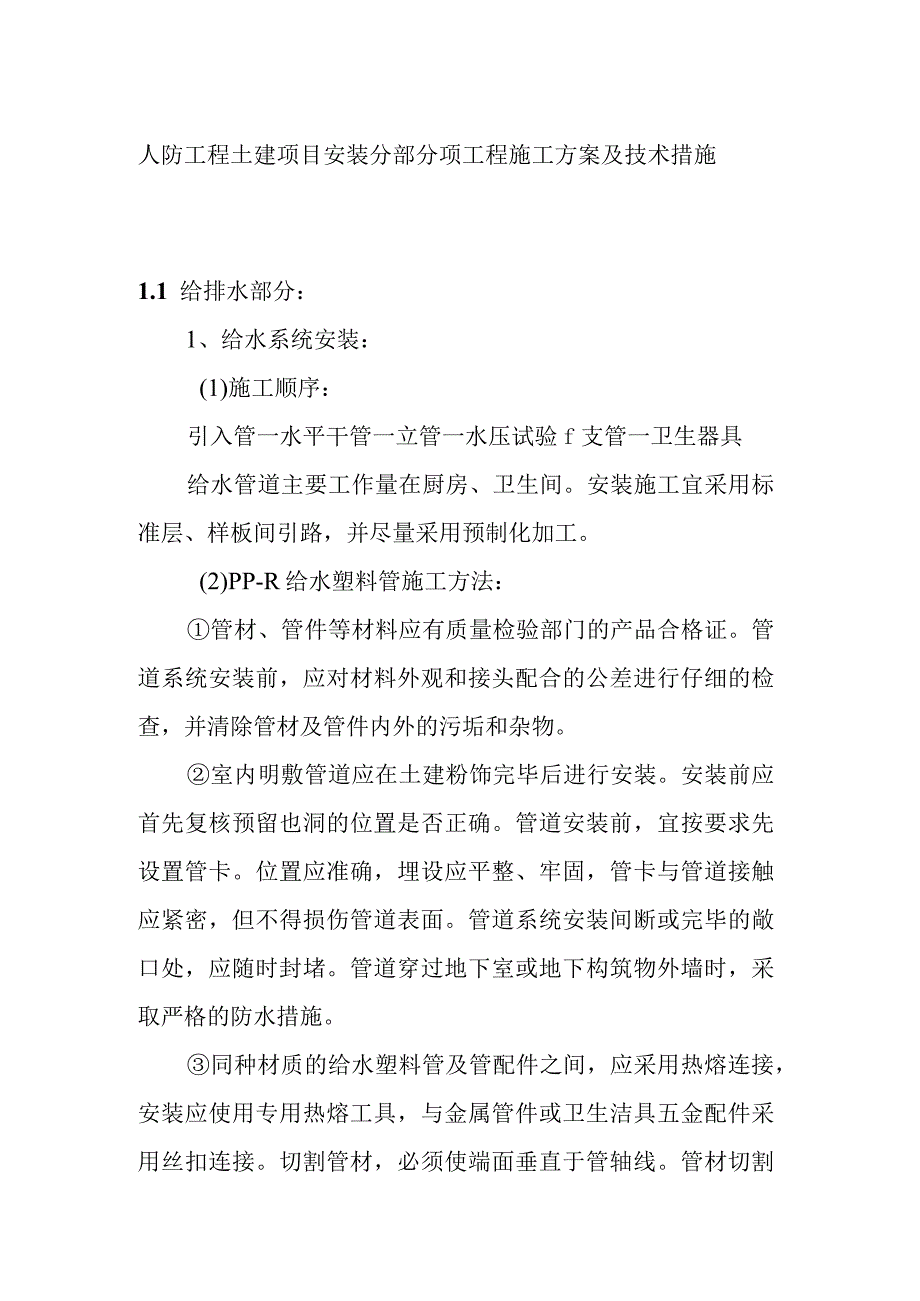

1、人防工程土建项目安装分部分项工程施工方案及技术措施1.1 给排水部分：1、给水系统安装：(1)施工顺序：引入管一水平干管一立管一水压试验f支管一卫生器具给水管道主要工作量在厨房、卫生间。安装施工宜采用标准层、样板间引路，并尽量采用预制化加工。(2)PP-R给水塑料管施工方法：管材、管件等材料应有质量检验部门的产品合格证。管道系统安装前，应对材料外观和接头配合的公差进行仔细的检查，并清除管材及管件内外的污垢和杂物。室内明敷管道应在土建粉饰完毕后进行安装。安装前应首先复核预留也洞的位置是否正确。管道安装前，宜按要求先设置管卡。位置应准确，埋设应平整、牢固，管卡与管道接触应紧密，但不得损伤管道表面。

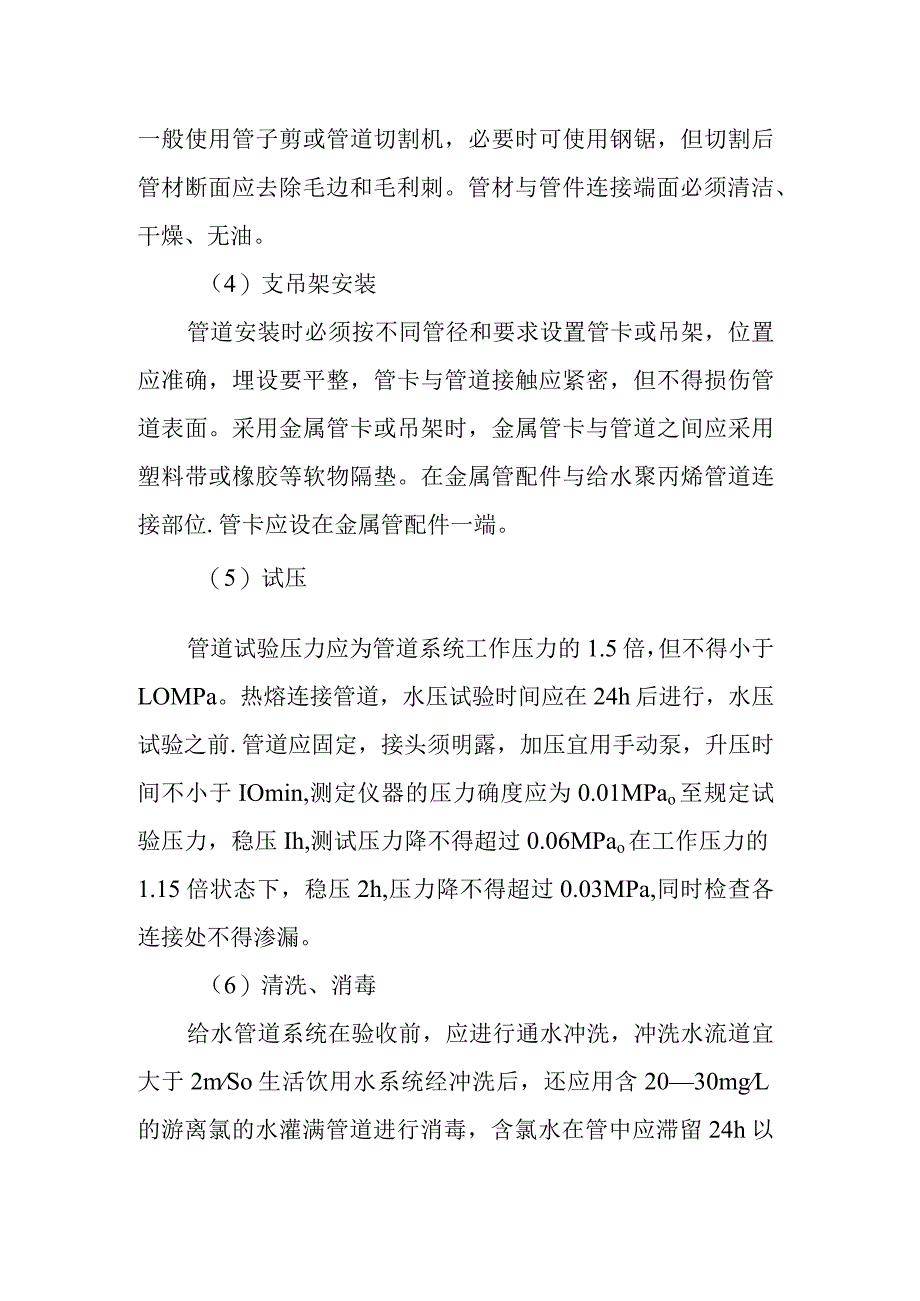

2、管道系统安装间断或完毕的敞口处，应随时封堵。管道穿过地下室或地下构筑物外墙时，采取严格的防水措施。同种材质的给水塑料管及管配件之间，应采用热熔连接，安装应使用专用热熔工具，与金属管件或卫生洁具五金配件采用丝扣连接。切割管材，必须使端面垂直于管轴线。管材切割一般使用管子剪或管道切割机，必要时可使用钢锯，但切割后管材断面应去除毛边和毛利刺。管材与管件连接端面必须清洁、干燥、无油。（4）支吊架安装管道安装时必须按不同管径和要求设置管卡或吊架，位置应准确，埋设要平整，管卡与管道接触应紧密，但不得损伤管道表面。采用金属管卡或吊架时，金属管卡与管道之间应采用塑料带或橡胶等软物隔垫。在金属管配件与给水聚丙烯

3、管道连接部位.管卡应设在金属管配件一端。（5）试压管道试验压力应为管道系统工作压力的1.5倍，但不得小于LOMPa。热熔连接管道，水压试验时间应在24h后进行，水压试验之前.管道应固定，接头须明露，加压宜用手动泵，升压时间不小于IOmin,测定仪器的压力确度应为0.01MPao至规定试验压力，稳压Ih,测试压力降不得超过0.06MPao在工作压力的1.15倍状态下，稳压2h,压力降不得超过0.03MPa,同时检查各连接处不得渗漏。（6）清洗、消毒给水管道系统在验收前，应进行通水冲洗，冲洗水流道宜大于2mSo生活饮用水系统经冲洗后，还应用含2030mgL的游离氯的水灌满管道进行消毒，含氯水在管中

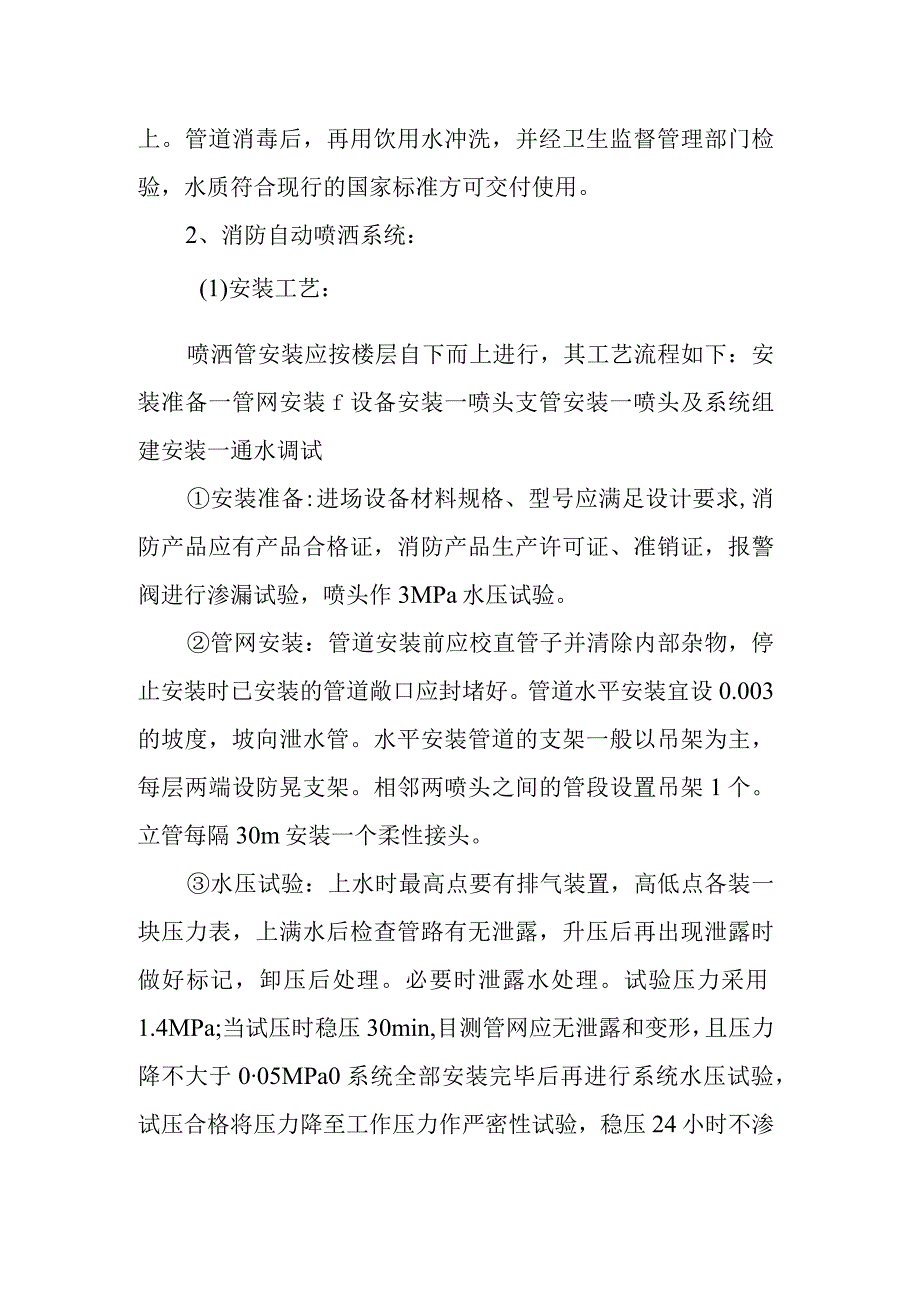

4、应滞留24h以上。管道消毒后，再用饮用水冲洗，并经卫生监督管理部门检验，水质符合现行的国家标准方可交付使用。2、消防自动喷洒系统：(1)安装工艺：喷洒管安装应按楼层自下而上进行，其工艺流程如下：安装准备一管网安装f设备安装一喷头支管安装一喷头及系统组建安装一通水调试安装准备:进场设备材料规格、型号应满足设计要求,消防产品应有产品合格证，消防产品生产许可证、准销证，报警阀进行渗漏试验，喷头作3MPa水压试验。管网安装：管道安装前应校直管子并清除内部杂物，停止安装时已安装的管道敞口应封堵好。管道水平安装宜设0.003的坡度，坡向泄水管。水平安装管道的支架一般以吊架为主，每层两端设防晃支架。相邻两喷

5、头之间的管段设置吊架1个。立管每隔30m安装一个柔性接头。水压试验：上水时最高点要有排气装置，高低点各装一块压力表，上满水后检查管路有无泄露，升压后再出现泄露时做好标记，卸压后处理。必要时泄露水处理。试验压力采用1.4MPa;当试压时稳压30min,目测管网应无泄露和变形，且压力降不大于005MPa0系统全部安装完毕后再进行系统水压试验，试压合格将压力降至工作压力作严密性试验，稳压24小时不渗漏为合格。试压合格后及时办理验收手续。冲洗：喷洒管道试压完可连续做冲洗工作。冲洗时应确保管内有足够的水流量。排水管道应与排水系统可靠连接，其排放应畅通和安全。管网冲洗时应连续，当出口处水的颜色，透明度与入

6、水口的颜色基本一至时方可结束。管网冲洗的水流方向应与灭水时管网的水流方向一致。冲洗合格后应将管内的水排除干净并及时办理验收手续。报警阀安装：安装报警阀时应先安装水源控制阀、报警阀，然后根据设备说明书再进行辅助管道及附件安装。水源控制阀、报警阀与配水管干管的连接,应使水流方向一致。报警阀组安装的位置应符合设计要求。当设计无要求时，报警阀组安装在便于操作的明显位置，距室内地面高度宜为1.2M：两侧与墙的距离不宜小于0.5M；正面与墙距离不宜小于L2M。安装报警阀组的室内地面应有排水设施。通水调试：喷洒系统安装完进行整体通水，使系统达到正常工作压力准备调试。通过末端装置放水，当管网压力下降到设定值时

7、，稳压泵启动，停止放水，当管网压力恢复到正常值时,稳压泵应停止运行。当末端装置以0.94-1.5L/S的流量放水时，稳压泵应自锁。水流指示器、压力开关、水力警铃和消防水泵等应及时动作并发出相应的信号。4、消火栓系统：(1)安装要点干管安装：消防管道在焊接前应清除接口处的浮锈、污垢及油脂。管道对口焊缝上不得开口焊接支管，焊口不得安装在支吊架位置上。管道穿墙处不得有接口。管道穿楼板应设套管。箱体及支管安装：产品均应有消防部门的制造许可证及合格证方可使用。消火栓支管要以栓阀的坐标，标高定位甩口，核定后再稳固消火栓箱，箱体找正稳固后再把栓阀安装好，栓阀侧装在箱内时应在箱门开启的一侧，箱门开启应灵活。消

8、火栓箱体安装在轻体隔墙上应有加固措施。消火栓管道安装完毕按L4MPa压力进行水压试验，稳压30分钟，无渗漏为合格。消火栓系统管道试压完可连续作冲洗工作，冲洗时管内水流量应满足设计要求，进出水口水质一致进方可结束。箱体配件安装：应在交工前进行。消防水龙带应折好放在挂架上式卷实、盘紧放在箱内；消防水枪要竖放在箱体内侧。消防水龙带与水枪，快速接头的连接，一般用14#铅丝绑扎两道，每道不少于两圈，使用卡箍时，在里侧加一道铅丝。设有电控按钮时，应注意与电器专业配合施工。通水调试：通水调试前小区消防设备包括水泵、结合器、节流装置等应安装完，其中水泵做完单机调试工作。系统通水达到工作压力，选系统最不利点消火

9、栓做试验，通过水泵结合器及消防水泵加压，消防栓喷放压力均应满足设计要求。1.2通风工程1、金属风管制作安装：(1)施工准备予埋期间，应配合土建做好孔洞、予埋件的予留予埋工作。施工前应由技术人员认真阅读施工图纸，并结合喷淋及其它施工图纸核查是否有相矛盾之处，无误后，提取风管三通、弯头、变径等部件加工图并按楼层、部位、系统编号。三通、弯头、变径等部件尺寸严格按国家标准图执行。考虑到现场施工场地狭窄，风管采取车间予制，现场组装。(2)风管安装：风管支吊架在设计图纸未作特殊交待时，应根据土建具体情况按T616选用，预埋件或膨胀螺栓位置应正确，牢固可靠，不得影响结构安全。风管支吊架的间距，按设计规定设置

10、。风管支吊架应统一布局，支吊架的间距根据现场具体情况布置均匀，美观，碰到风口、弯头等处应避开。风管支，吊或托架应设于保温层外部，应避免在法兰，测量孔，调节阀等零部件处设置支、吊、托架。风管安装顺序按楼层按系统自下而上进行o安装顺序一般先干管后支管。风管机进出口相连处，应设置人造革或帆布软接，软接的接口应牢固、严密、软接处禁止变径。1.3电气安装：动力、照明安装（1）供配电电源由箱变引入本楼负三层配电室。电气与照明线路敷设至各层配电箱，配电室至电缆竖井之间的线路沿桥架敷设，电气竖井内设电缆支架。照明线路采用BV-500铜芯导线穿钢管暗敷。（2）桥架安装：电缆桥架须经供货商现场勘测确认。安装方式为竖井内垂直托架上明敷，在竖井预制分支电缆沿专用支架一敷设。安装完毕后，各竖井部位的安装孔洞每三层应严格封闭，先用钢板分隔封闭，并在电缆梯架导线四周用石棉绳缠绕，或用矿棉半硬板封好，再用混凝土封牢。每三层中间的各层钢板作一次封闭，以便于安装或检修。施工时与土建密切配合。（3）灯具、插座、开关等安装；开关、插座配合墙面装饰进行，开关安装高度1.3米，厨房插座安装高度1.3米，卫生间插座安装高度1.3米，其它地方插座离地0.5米。
