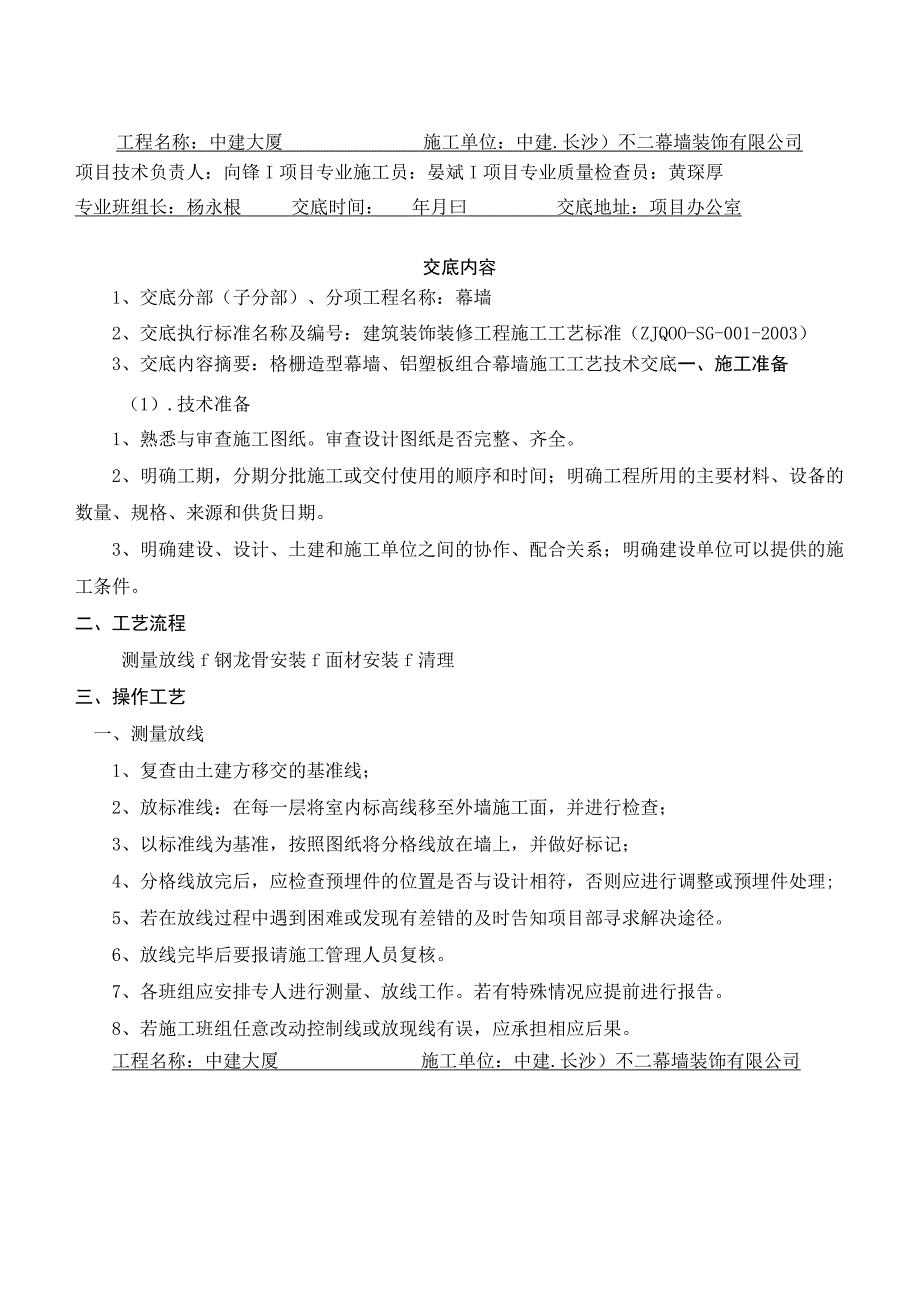

1、工程名称：中建大厦施工单位：中建.长沙）不二幕墙装饰有限公司项目技术负责人：向锋I项目专业施工员：晏斌I项目专业质量检查员：黄琛厚专业班组长：杨永根交底时间：年月曰交底地址：项目办公室交底内容1、交底分部（子分部）、分项工程名称：幕墙2、交底执行标准名称及编号：建筑装饰装修工程施工工艺标准（ZJQOO-SG-001-2003）3、交底内容摘要：格栅造型幕墙、铝塑板组合幕墙施工工艺技术交底一、施工准备（1）.技术准备1、熟悉与审查施工图纸。审查设计图纸是否完整、齐全。2、明确工期，分期分批施工或交付使用的顺序和时间；明确工程所用的主要材料、设备的数量、规格、来源和供货日期。3、明确建设、设计、土

2、建和施工单位之间的协作、配合关系；明确建设单位可以提供的施工条件。二、工艺流程测量放线f钢龙骨安装f面材安装f清理三、操作工艺一、测量放线1、复查由土建方移交的基准线；2、放标准线：在每一层将室内标高线移至外墙施工面，并进行检查；3、以标准线为基准，按照图纸将分格线放在墙上，并做好标记；4、分格线放完后，应检查预埋件的位置是否与设计相符，否则应进行调整或预埋件处理;5、若在放线过程中遇到困难或发现有差错的及时告知项目部寻求解决途径。6、放线完毕后要报请施工管理人员复核。7、各班组应安排专人进行测量、放线工作。若有特殊情况应提前进行报告。8、若施工班组任意改动控制线或放现线有误，应承担相应后果。

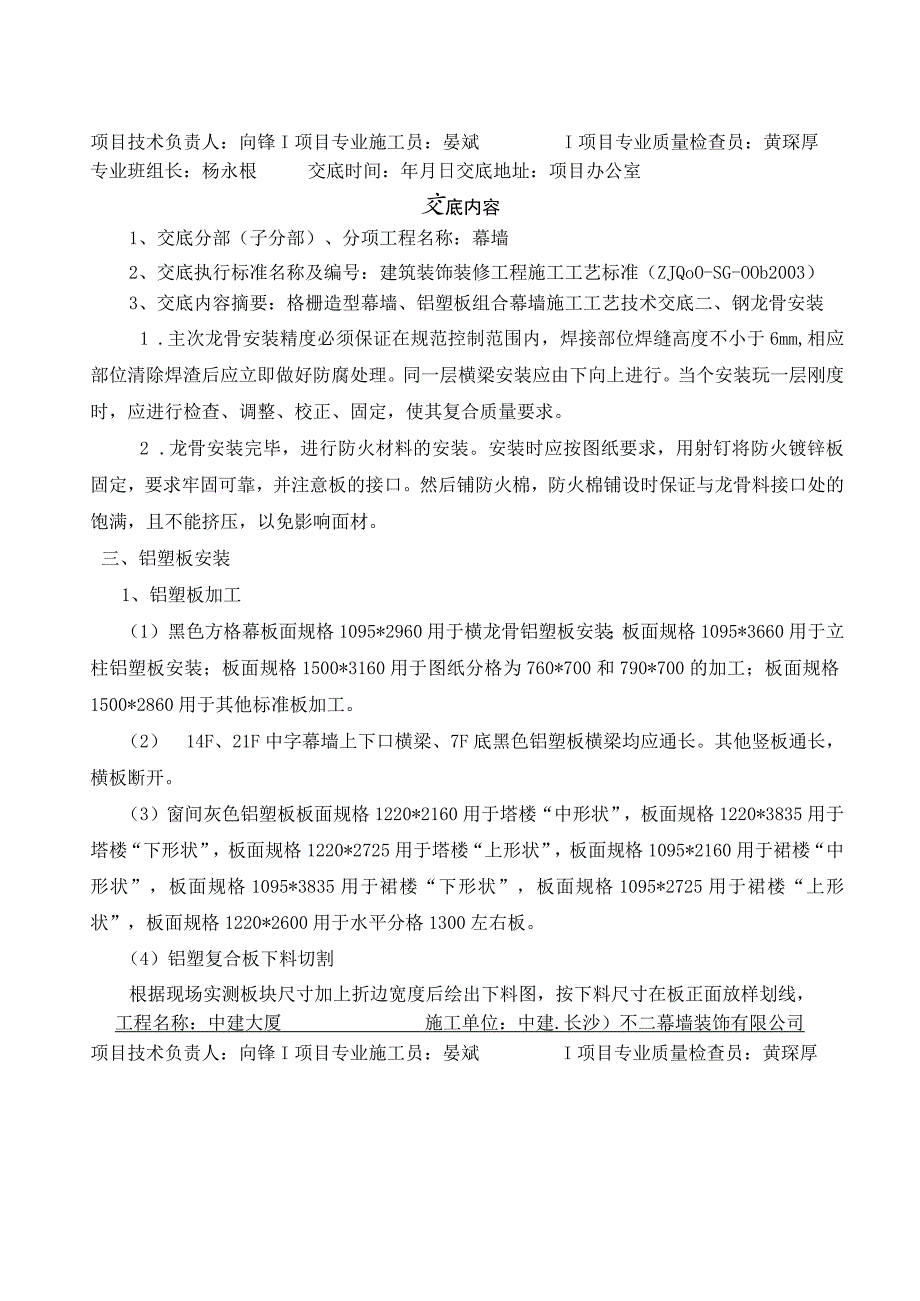

3、工程名称：中建大厦施工单位：中建.长沙）不二幕墙装饰有限公司项目技术负责人：向锋I项目专业施工员：晏斌I项目专业质量检查员：黄琛厚专业班组长：杨永根交底时间：年月日交底地址：项目办公室交底内容1、交底分部（子分部）、分项工程名称：幕墙2、交底执行标准名称及编号：建筑装饰装修工程施工工艺标准（ZJQoO-SG-OOb2003）3、交底内容摘要：格栅造型幕墙、铝塑板组合幕墙施工工艺技术交底二、钢龙骨安装1 .主次龙骨安装精度必须保证在规范控制范围内，焊接部位焊缝高度不小于6mm,相应部位清除焊渣后应立即做好防腐处理。同一层横梁安装应由下向上进行。当个安装玩一层刚度时，应进行检查、调整、校正、固定，

4、使其复合质量要求。2 .龙骨安装完毕，进行防火材料的安装。安装时应按图纸要求，用射钉将防火镀锌板固定，要求牢固可靠，并注意板的接口。然后铺防火棉，防火棉铺设时保证与龙骨料接口处的饱满，且不能挤压，以免影响面材。三、铝塑板安装1、铝塑板加工（1）黑色方格幕板面规格1095*2960用于横龙骨铝塑板安装；板面规格1095*3660用于立柱铝塑板安装；板面规格1500*3160用于图纸分格为760*700和790*700的加工；板面规格1500*2860用于其他标准板加工。（2） 14F、21F中字幕墙上下口横梁、7F底黑色铝塑板横梁均应通长。其他竖板通长，横板断开。（3）窗间灰色铝塑板板面规格12

5、20*2160用于塔楼“中形状”，板面规格1220*3835用于塔楼“下形状”，板面规格1220*2725用于塔楼“上形状”，板面规格1095*2160用于裙楼“中形状”，板面规格1095*3835用于裙楼“下形状”，板面规格1095*2725用于裙楼“上形状”，板面规格1220*2600用于水平分格1300左右板。（4）铝塑复合板下料切割根据现场实测板块尺寸加上折边宽度后绘出下料图，按下料尺寸在板正面放样划线，工程名称：中建大厦施工单位：中建.长沙）不二幕墙装饰有限公司项目技术负责人：向锋I项目专业施工员：晏斌I项目专业质量检查员：黄琛厚专业班组长：杨永根交底时间：年月日交底地址：项目办公室

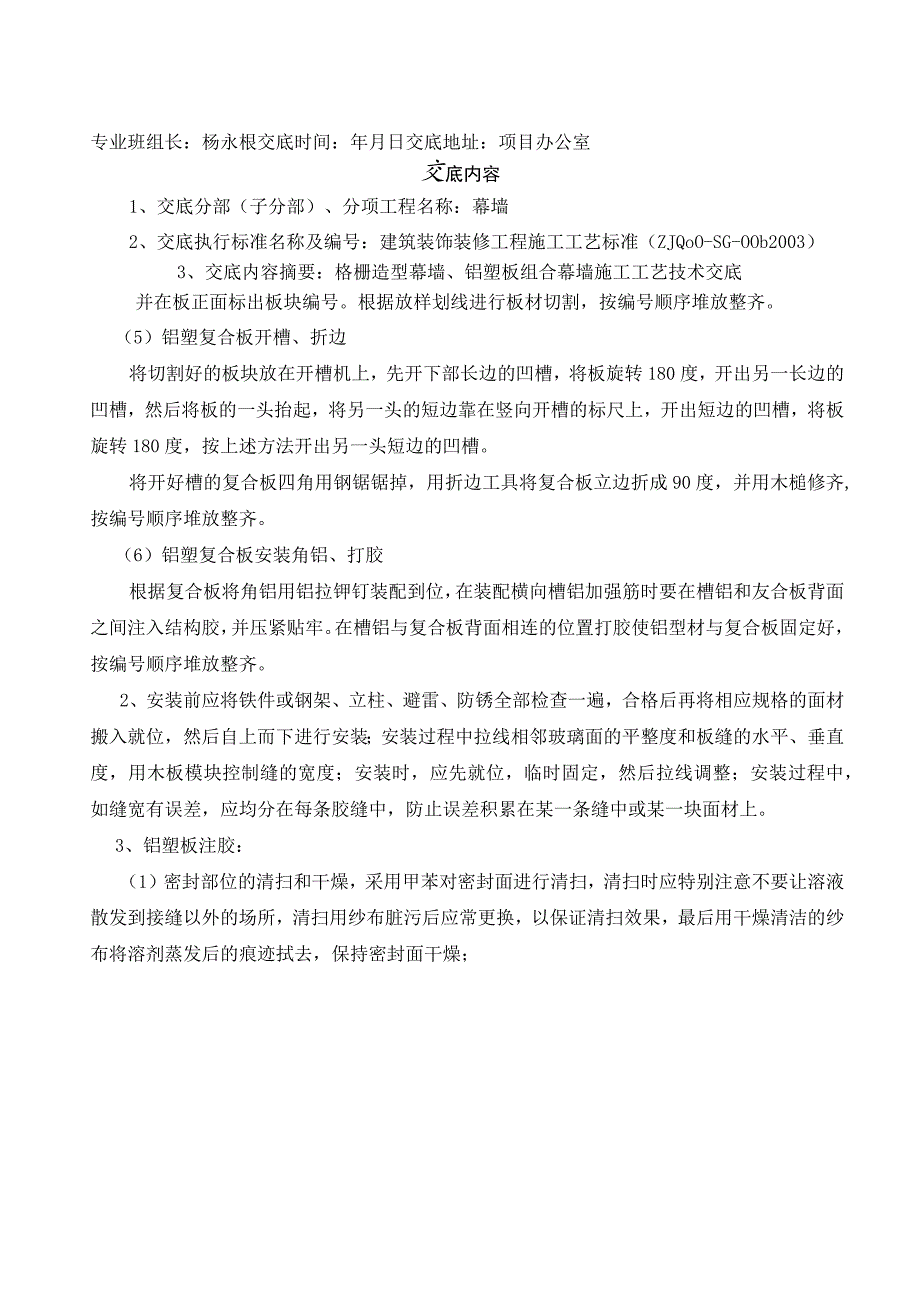

6、交底内容1、交底分部（子分部）、分项工程名称：幕墙2、交底执行标准名称及编号：建筑装饰装修工程施工工艺标准（ZJQoO-SG-OOb2003）3、交底内容摘要：格栅造型幕墙、铝塑板组合幕墙施工工艺技术交底并在板正面标出板块编号。根据放样划线进行板材切割，按编号顺序堆放整齐。（5）铝塑复合板开槽、折边将切割好的板块放在开槽机上，先开下部长边的凹槽，将板旋转180度，开出另一长边的凹槽，然后将板的一头抬起，将另一头的短边靠在竖向开槽的标尺上，开出短边的凹槽，将板旋转180度，按上述方法开出另一头短边的凹槽。将开好槽的复合板四角用钢锯锯掉，用折边工具将复合板立边折成90度，并用木槌修齐,按编号顺序堆

7、放整齐。（6）铝塑复合板安装角铝、打胶根据复合板将角铝用铝拉钾钉装配到位，在装配横向槽铝加强筋时要在槽铝和友合板背面之间注入结构胶，并压紧贴牢。在槽铝与复合板背面相连的位置打胶使铝型材与复合板固定好，按编号顺序堆放整齐。2、安装前应将铁件或钢架、立柱、避雷、防锈全部检查一遍，合格后再将相应规格的面材搬入就位，然后自上而下进行安装；安装过程中拉线相邻玻璃面的平整度和板缝的水平、垂直度，用木板模块控制缝的宽度；安装时，应先就位，临时固定，然后拉线调整；安装过程中，如缝宽有误差，应均分在每条胶缝中，防止误差积累在某一条缝中或某一块面材上。3、铝塑板注胶：（1）密封部位的清扫和干燥，采用甲苯对密封面进

8、行清扫，清扫时应特别注意不要让溶液散发到接缝以外的场所，清扫用纱布脏污后应常更换，以保证清扫效果，最后用干燥清洁的纱布将溶剂蒸发后的痕迹拭去，保持密封面干燥；工程名称：中建大厦施工单位：中建（长沙）不二幕墙装饰有限公司项目技术负责人：向锋项目专业施工员：晏斌项目专业质量检查员：黄琛厚专业班组长：杨永根交底时间：年月日交底地址：项目办公室交底内容1、交底分部（子分部）、分项工程名称：幕墙2、交底执行标准名称及编号：建筑装饰装修工程施工工艺标准（ZJQoo-SG-OOb2003）3、交底内容摘要：格栅造型幕墙、铝塑板组合幕墙施工工艺技术交底缝用小铲沿注胶方向用力施压，将多余的胶刮掉，并将胶缝刮成设

9、计形状，使胶缝光滑、流畅；及时清理粘在施工表面上的胶痕。4、施工队必须按照项目部材料计划使用材料，严禁乱用滥用材料。5、现场一些特殊情况，施工队应及时与项目部沟通处理。6、未尽事宜参照施工图和相关说明执行。四、安全环保措施1、操作人员上岗前必须接受三级安全教育，严格执行机械操作规程2、不得私自接电，必须由项目持证专业电工操作。3 .不得在施工现场打架斗殴，酒后作业。不得随意拆除脚手架等临时作业设施。4 .作业前清理作业场地，下班后整理场地，不要将材料工具乱放，在作业中断或结束时当天清扫垃圾并投放到指定地点5 .对于密封材料及清洗溶剂等可能产生有害物质或气体的材料，应作好保管工作，并在挥发过期前使用完毕，以免对环境造成影响。6 .在电焊作业时，必须设置接火斗，配置看火人员；各种防火工具必须齐全并随时可用，定期检查维修和更换。工程名称：中建大厦施工单位：中建（长沙）不二幕墙装饰有限公司项目技术负责人：向锋项目专业施工员：晏斌项目专业质量检查员：黄琛厚专业班组长：杨永根交底时间：年月曰交底地址：项目办公室交底内容1、交底分部（子分部）、分项工程名称：幕墙2、交底执行标准名称及编号：建筑装饰装修工程施工工艺标准（ZJQoo-SG-OOb2003）3、交底内容摘要：格栅造型幕墙、铝塑板组合幕墙施工工艺技术交底施工班组接受交底人签字：施工单位技术交底人签字：
