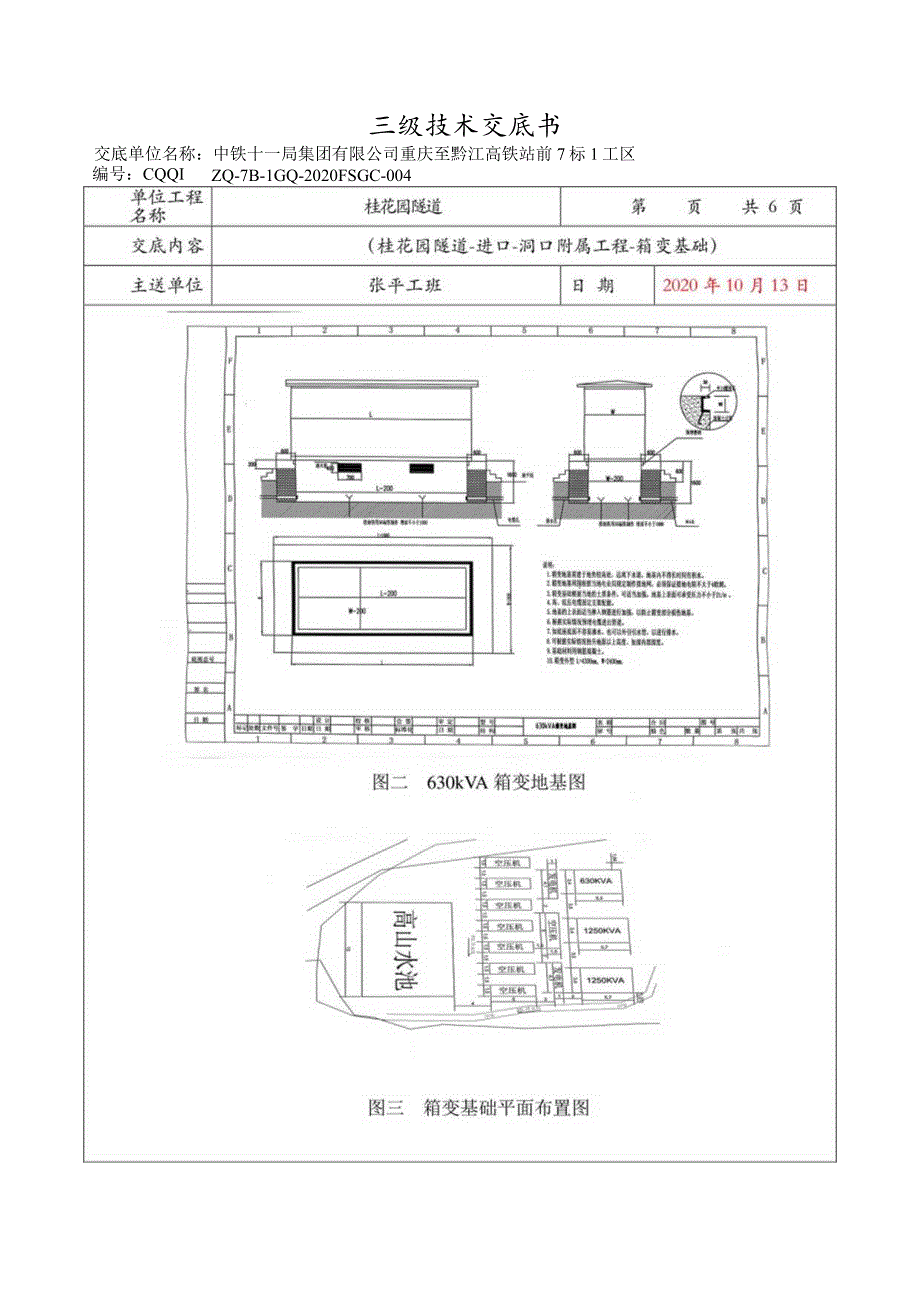

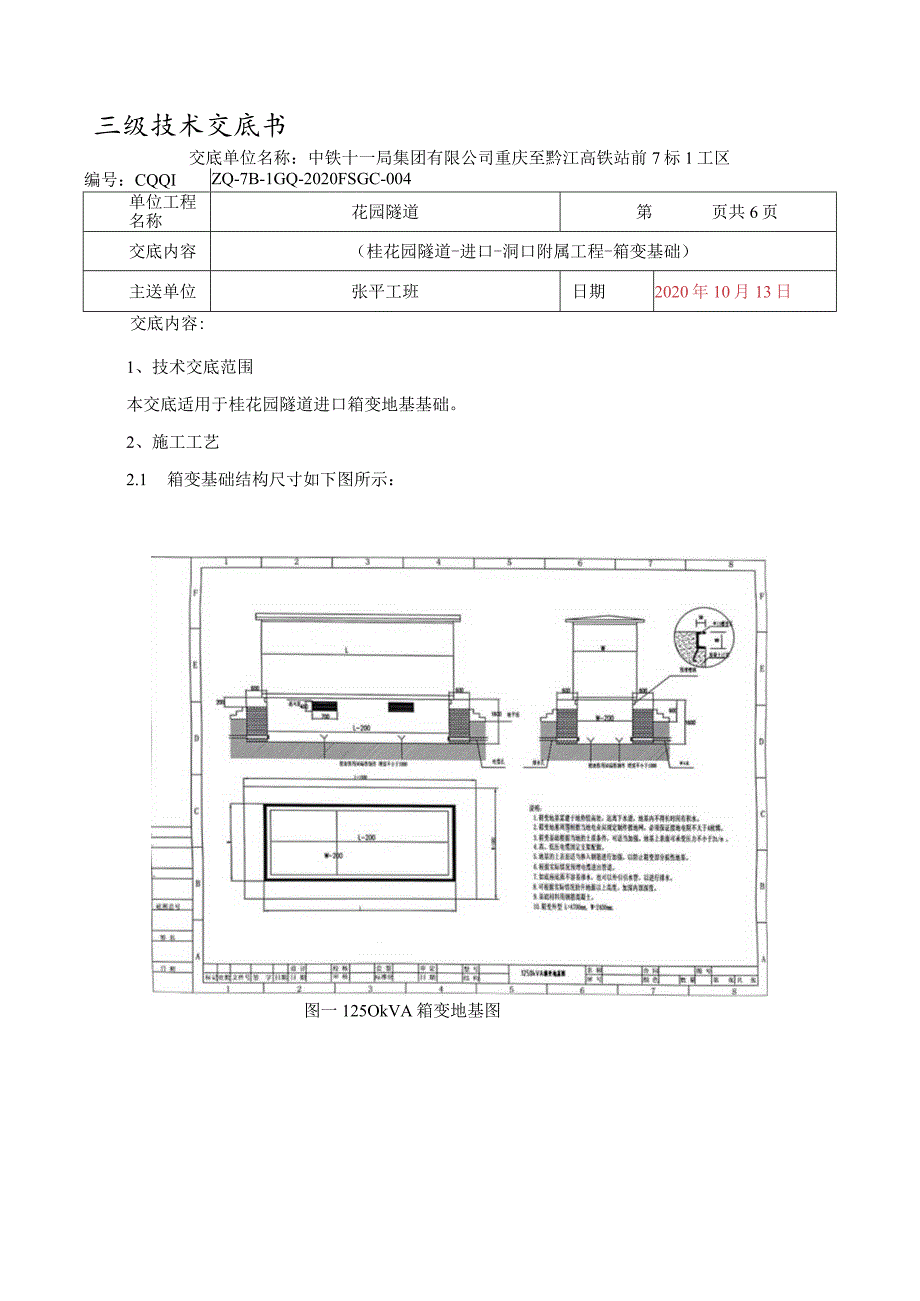

1、三级技术交底书交底单位名称：中铁十一局集团有限公司重庆至黔江高铁站前7标1工区编号：CQQIZQ-7B-1GQ-2020FSGC-004单位工程名称花园隧道第页共6页交底内容（桂花园隧道-进口-洞口附属工程-箱变基础）主送单位张平工班日期2020年10月13日交底内容:1、技术交底范围本交底适用于桂花园隧道进口箱变地基基础。2、施工工艺2.1 箱变基础结构尺寸如下图所示：图一125OkVA箱变地基图三级技术交底书交底单位名称：中铁十一局集团有限公司重庆至黔江高铁站前7标1工区编号：CQQIZQ-7B-1GQ-2020FSGC-004三级技术交底书交底单位名称：中铁十一局集团有限公司重庆至黔江高

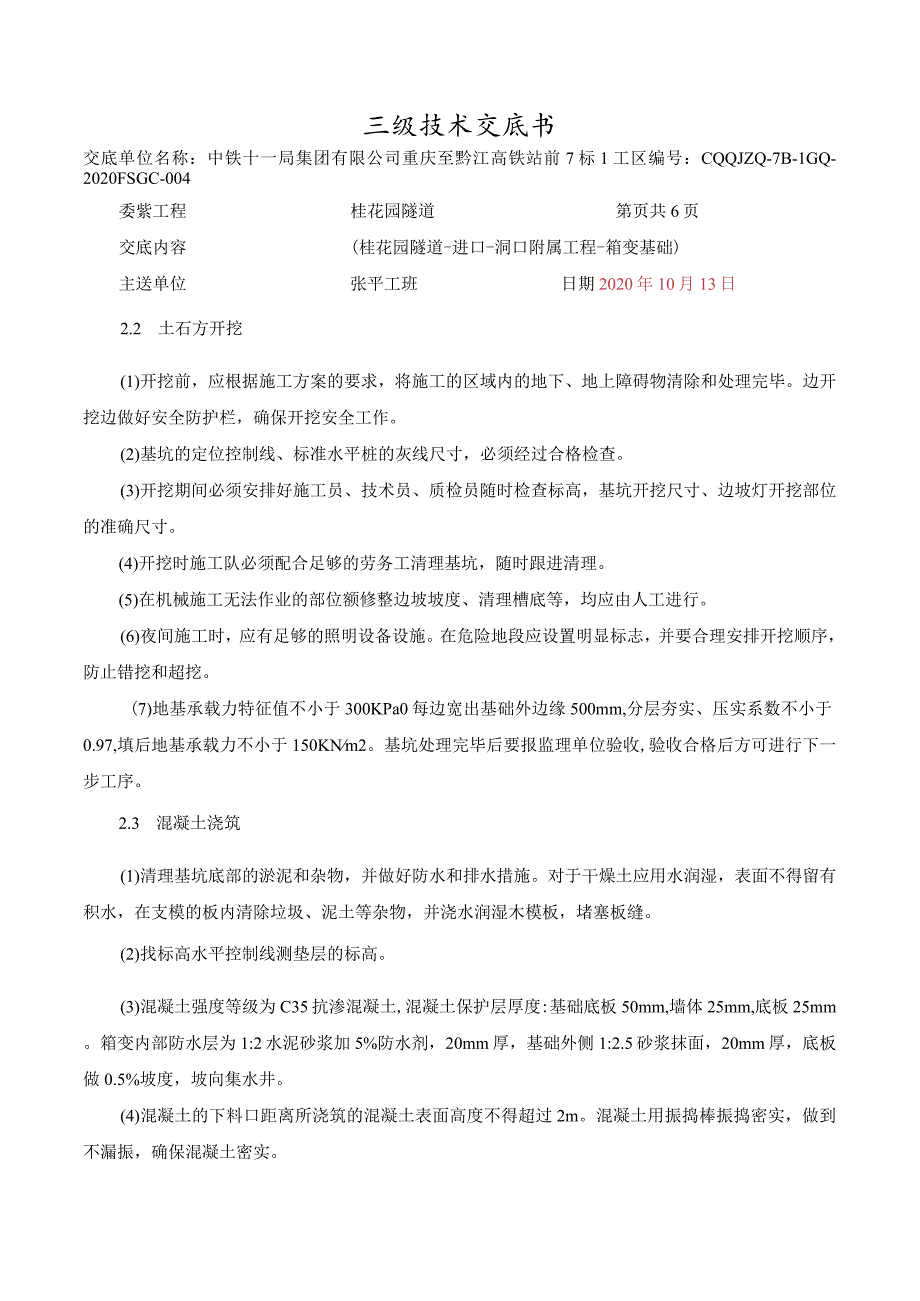

2、铁站前7标1工区编号：CQQJZQ-7B-1GQ-2020FSGC-004委紫工程桂花园隧道第页共6页交底内容(桂花园隧道-进口-洞口附属工程-箱变基础)主送单位张平工班日期2020年10月13日2.2 土石方开挖(1)开挖前，应根据施工方案的要求，将施工的区域内的地下、地上障碍物清除和处理完毕。边开挖边做好安全防护栏，确保开挖安全工作。(2)基坑的定位控制线、标准水平桩的灰线尺寸，必须经过合格检查。(3)开挖期间必须安排好施工员、技术员、质检员随时检查标高，基坑开挖尺寸、边坡灯开挖部位的准确尺寸。(4)开挖时施工队必须配合足够的劳务工清理基坑，随时跟进清理。(5)在机械施工无法作业的部位额修

3、整边坡坡度、清理槽底等，均应由人工进行。(6)夜间施工时，应有足够的照明设备设施。在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖和超挖。(7)地基承载力特征值不小于300KPa0每边宽出基础外边缘500mm,分层夯实、压实系数不小于0.97,填后地基承载力不小于150KNm2。基坑处理完毕后要报监理单位验收,验收合格后方可进行下一步工序。2.3 混凝土浇筑(1)清理基坑底部的淤泥和杂物，并做好防水和排水措施。对于干燥土应用水润湿，表面不得留有积水，在支模的板内清除垃圾、泥土等杂物，并浇水润湿木模板，堵塞板缝。(2)找标高水平控制线测垫层的标高。(3)混凝土强度等级为C35抗渗混凝土,

4、混凝土保护层厚度:基础底板50mm,墙体25mm,底板25mm。箱变内部防水层为1:2水泥砂浆加5%防水剂，20mm厚，基础外侧1:2.5砂浆抹面，20mm厚，底板做0.5%坡度，坡向集水井。(4)混凝土的下料口距离所浇筑的混凝土表面高度不得超过2m。混凝土用振捣棒振捣密实，做到不漏振，确保混凝土密实。(5)垫层顶标高达到设计标高。2.4 基础槽钢预埋制作三级技术交底书交底单位名称：中铁十一局集团有限公司重庆至黔江高铁站前7标1工区编号：CQQIZQ-7B-1GQ-2020FSGC-004单位工程名称花园隧道第页共6页交底内容（桂花园隧道-进口-洞口附属工程-箱变基础）主送单位张平工班日期20

5、20年10月13日（1）基础型钢敷设基础型钢严格按图纸和规范要求敷设，由专业焊工操作，确保焊接工艺满足质量体系焊接工艺要求，并作防腐处理。设备安装用的紧固件（除地脚螺栓外）应全部采用镀锌制品。（2）基础型钢安装后，其顶部宜高出抹平地面IOmm,基础型钢应有明显的可靠接地。2.5 箱变接地安装（1）接地体的加工：材料为：40*4*2500角钢，40*4扁钢、6圆钢。（2）挖沟：根据设计图的要求，对接地体（网）的线路进行测量弹线，在此线上挖掘沟上部较宽，底部较窄。（3）安装接地体：沟挖好后，应立即敷设接扁钢防止土方倒塌，先将接地体放在沟的中心线上垂直立放，打入地中，当接地体顶端离地面60Omm时停

6、止打入。（4）接地体间的扁钢敷设：扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电焊焊接，焊接必须牢固无虚焊。该工程接地线采用镀锌扁钢，其连接应采用搭接焊，其搭接长度必须为其宽度的2倍（且至少3个棱边焊接）。扁钢宜侧放而不可平放侧放时散流电阻较小。扁钢与接地体连接的位置距接地体最高点约100mm。焊接应将扁钢拉直，平稳焊接无气孔，焊好后清除焊渣，刷沥青做防腐，并将接地体引出至需要的位置，留有足够的连接长度，以待使用。（5）核验接地体：当接体连接完毕，应及时请质检部门进行隐检核验，接地体材质、位置、焊接质量等均应施工规范要求，然后方可进行回填，分层夯实。（6）接地电阻须小于4Q,最

7、后将接地电阻摇测数值写在隐检记录上。2.6 土方回填（1）回填前，应对填方基底和已完成隐蔽工程进行检查和中间验收，并作出记录。回填前应将基坑内的积水、淤泥、杂物清理干净。（2）回填前应分层铺填夯实，分层厚度为200300mm,压实系数不得小于0.96,回填土应级配良好，最大粒径不超过500mm。三级技术交底书交底单位名称：中铁十一局集团有限公司重庆至黔江高铁站前7标1工区编号：CQQJZQ-7B-1GQ-2020FSGC-004委紫工程桂花园隧道第页共6页交底内容(桂花园隧道-进口-洞口附属工程-箱变基础)主送单位张平工班日期2020年10月13日(3)回填土料的含水率不得过高或者过低，应保证

8、回填的压实要求。(4)回填时应在基础的两侧同时进行，不得在基础一侧堆置回填料过高，回填从基底最底处开始，由一端向另一端自下而上分层回填夯实。(5)基底处理必须符合设计要求及现行的规范要求。遇下雨天时，应采取防雨及排水措施，刚打夯实完毕或者延时夯实的部分，应在凉晒后再夯打密实。3、质量标准1 .箱变地基需建于地势较高处，远离下水道，地基内不得长时间有积水。2 .箱变地基周围根据当地电业局规定制作接地网，必须保证接地电阻不大于4欧姆。3 .箱变基础根据当地的土质条件，可适当加强。地基上表面可承受压力不小于2t/m。4 .高、低压电缆固定支架配做。5 .地基的上表面掺入钢筋进行加强，以防止箱变部分损

9、伤地基。6 .根据实际情况预埋电缆进出管道。7 .如底座底面不容易渗水，也可以外引引水管，以进行排水。8 .可根据实际情况拾升地面以上高度、加深内部深度。9 .基础材料用钢筋混凝土。安全、环保、文明施工等技术措施1.进入施工区域的人员要穿戴整齐，戴安全帽；施工现场用电必须有专人进行管理和使用，并符合安全用电规定；10 应尽量减少破坏远地貌，营造良好的施工环境。11 做好现场的安全文明施工，标志、标牌齐备。12 其他：请严格按设计图纸及技术交底进行施工。5、成品保护措施1 .待表面收浆后尽快对片混凝土进行养护，洒水养护应最少保持7天,养护期间避免碰撞，振动和承重。三级技术交底记录三级技术交底书交

10、底单位名称：中铁十一局集团有限公司重庆至黔江高铁站前7标1工区编号：CQ(i)ZQ-7B-1GQ-2020FSGC-004单位工程名称花园隧道第页共6页交底内容(桂花园隧道-进口-洞口附属工程-箱变基础)主送单位张平工班日期2020年10月13日6、其他应注意的问题1.施工中，应定期检查电源线路和设备的电器件，确保用电安全。施工人员必须戴安全帽，高空作业必须系好安全带，施工现场不允许穿拖鞋。2.所有设备一律不得带病作业，不得以工期、进度、经济效益等理由，违章指挥和强迫病机作业。编制:复核:签收:年月日交底部位及范围本交底适用于桂花园隧道进口四级废水沉淀池交底时间2020年10月13日交底地点施

11、工队驻地交底主要内容及事项1、技术交底范围；2、施工工艺；3、质量标准；4、安全、环保、文明施工等技术措施；5、成品保护措施；6、其他应注意的问题。交底组织人罗鹏交底人王财兴接受交底人员单位、部门或工种签名单位、部门或工种签名结果L对交底内容理解程度。口完全理解基本理解口没有理解2.交底文件签收。口交底书口施组口专项方案其它接受交底单位或部门负责人（代表）签字：工程名称桂花园隧道交底编号注：1.交底书等应与此表一起签字、留存。2 .签收人员均视为理解交底内容。若超过一半的人员没有理解时需填写“没有理解”，需重新组织交底；没有“完全理解”但是有超过一半人员理解时需填写“基本理解”，由接受交底单位负责人向未能理解的人员进行二次交底，并将重新交底的签收记录交项目部留存。
